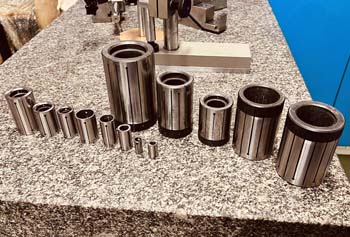

Изготовление деталей по образцам заказчика

Процесс воссоздания детали по дефектному исходнику начинается с глубокого анализа сохранившихся поверхностей. Инженеры-конструкторы проводят дефектовку, выявляют зоны естественного износа, выработки и механических повреждений. С помощью высокоточных измерительных инструментов определяются базовые плоскости и оси симметрии.

В местах, где металл был стерт или отломан, геометрия восстанавливается расчетным путем: за основу берутся стандартные ряды диаметров, шаги резьб и типовые модули зубчатых зацепов. При этом обязательно учитываются параметры сопрягаемых деталей механизма.

В результате создается трехмерная модель «идеальной» детали, которая полностью соответствует первоначальным заводским параметрам. Такой подход позволяет не просто скопировать старую запчасть, а изготовить полноценный дубликат, способный вернуть оборудованию его штатную работоспособность.

Использование лазерного или оптического 3D-сканера оправдано при работе с деталями сложной пространственной формы, которые трудно измерить обычным штангенциркулем или микрометром. Это касается лопаток турбин, корпусных элементов с лекальными кривыми, литых художественных изделий или деталей со сложным рельефом.

Сканер создает высокоточное облако точек, которое затем преобразуется в полигональную сетку и твердотельную CAD-модель. Этот метод значительно ускоряет процесс оцифровки и минимизирует риск человеческой ошибки при переносе сложных координат. Вместе с тем для простых тел вращения или плоских пластин традиционные методы измерений остаются более эффективными и точными.

Комбинирование 3D-сканирования с ручной проверкой контрольных размеров позволяет получить максимально достоверную цифровую копию образца для последующего программирования станков с ЧПУ.

Для идентификации материала оригинала на производстве применяют метод рентгенофлуоресцентного анализа (РФА) с помощью портативных спектрометров. Прибор направляет излучение на поверхность детали и по спектру вторичного излучения мгновенно определяет химический состав сплава: процентное содержание хрома, никеля, молибдена, меди и других элементов.

Этот метод относится к неразрушающим и не оставляет следов на заготовке. Знание точного состава позволяет подобрать максимально близкий по свойствам аналог из современных сталей или цветных металлов. Дополнительно проводится замер твердости портативным твердомером, что дает информацию о проведенной ранее термической обработке.

Точное определение марки сырья гарантирует, что новая деталь будет обладать той же коррозионной стойкостью и механической прочностью, что и оригинальное изделие, исключая риск преждевременного выхода узла из строя.

Замер твердости - обязательный этап технического аудита образца, так как он раскрывает информацию о термической истории детали. Внешне идентичные изделия могут иметь принципиально разные характеристики: одно может быть сырым, другое - закаленным токами высокой частоты, а третье - прошедшим процедуру цементации. Если изготовить копию из обычной стали без учета этих данных, она может выйти из строя в первые часы работы из-за быстрого износа поверхностей или поломки под нагрузкой.

Специалисты используют ультразвуковые или динамические твердомеры для определения параметров в разных точках изделия. На основе этих замеров технолог составляет карту термической обработки новой детали - закалки, отпуска или азотирования. Соблюдение проектной твердости обеспечивает необходимую износостойкость рабочих поверхностей и сохранение вязкости сердцевины детали, что важно для сопротивления ударным нагрузкам.

Назначение допусков при изготовлении детали по образцу - одна из самых сложных задач реверс-инжиниринга. Поскольку образец всегда имеет отклонения от номинала из-за эксплуатации, инженер не может просто скопировать его текущий размер. Специалист анализирует роль детали в узле: является ли поверхность посадочным местом под подшипник, работает ли она в паре со втулкой или является свободным размером.

Используя систему общесоюзных допусков и посадок (ЕСДП) и справочники по машиностроению, конструктор восстанавливает проектные квалитеты точности. Например, для вала под посадку подшипника назначаются допуски k6 или m6, даже если фактический размер изношенного образца ушел в минус.

Тщательный анализ кинематики механизма позволяет гарантировать, что изготовленная деталь встанет на свое место без люфтов и чрезмерного натяга, обеспечивая плавную работу всего агрегата.

Разработка цифрового прототипа в CAD-системе - связующее звено между физическим образцом и готовым продуктом. 3D-модель позволяет инженеру провести виртуальную проверку геометрии, убедиться в отсутствии ошибок в расчетах и состыковать деталь с другими элементами сборки в цифровом пространстве.

Наличие модели дает возможность провести конечно-элементный анализ (МКЭ), чтобы проверить, выдержит ли выбранный материал расчетные нагрузки. Кроме того, 3D-модель служит основой для автоматического создания управляющих программ для станков с ЧПУ. Это полностью исключает риск брака из-за невнимательности оператора и позволяет в будущем выпускать неограниченное количество идентичных деталей без повторного обращения к оригиналу.

Электронный архив моделей обеспечивает заказчику страховку на случай окончательной поломки или утери единственного имеющегося образца.

Профессиональное изготовление детали «под ключ» включает в себя четкую последовательность действий.

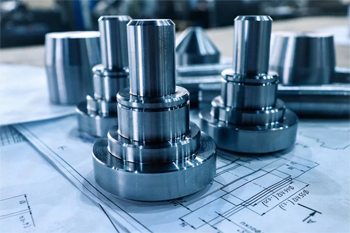

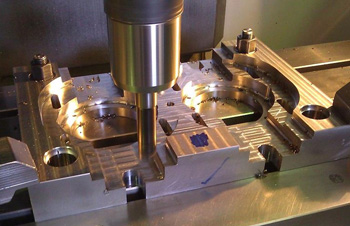

Первый этап - техническое задание и приемка образца с фиксацией его состояния. Второй - инструментальные измерения и спектральный анализ материала. Третий - разработка конструкторской документации (эскизов, 3D-моделей и чертежей). Четвертый - технологическая подготовка: подбор режущего инструмента, оснастки и написание программ ЧПУ. Пятый - механическая обработка заготовки (точение, фрезерование, сверление). Шестой этап часто включает термическую или гальваническую обработку. Финальная стадия - технический контроль (ОТК) и сверка параметров готового изделия с исходным образцом и чертежом.

Такой комплексный подход превращает простое копирование в высокотехнологичный процесс создания качественного промышленного компонента с гарантированным ресурсом работы.

Стоимость услуг по реверс-инжинирингу всегда включает в себя затраты на исследовательские и проектные работы, которые отсутствуют при наличии готовой документации. При работе «с нуля» инженер тратит значительное время на обмеры, анализ износа, подбор материалов и отрисовку чертежей. Эти интеллектуальные вложения составляют весомую часть сметы для единичного заказа.

В случае с готовым чертежом производство сразу приступает к технологической части. В то же время изготовление по образцу является экономически выгодным по сравнению с покупкой оригинальных запчастей для импортной техники, цены на которые могут быть завышены в несколько раз из-за логистики и бренда.

При заказе партии изделий стоимость проектных работ распределяется на все детали, что делает цену каждого последующего экземпляра значительно ниже, приближая её к стоимости серийного производства по чертежам.

Изготовление запчастей для зарубежных станков и техники на основе имеющихся образцов - одно из ключевых направлений современного отечественного производства. Метод реверс-инжиниринга позволяет оперативно решать задачи по замене вышедших из строя компонентов, поставка которых прекращена или затруднена.

Российские предприятия успешно воссоздают валы, шестерни, гидравлические блоки и корпусные части для европейского, американского и японского оборудования. При этом часто удается даже улучшить характеристики оригинала, используя более долговечные материалы или современные методы упрочнения поверхности.

Использование местных мощностей сокращает сроки простоя оборудования с нескольких месяцев до нескольких дней. Наличие собственного производства дубликатов по образцам обеспечивает технологическую независимость предприятия и существенную экономию валютных средств.

Точность воссоздания детали по образцу зависит от выбранного метода измерений и класса оборудования. При использовании координатно-измерительных машин (КИМ) и прецизионного ручного инструмента отклонение размеров новой детали от оригинала может составлять не более 0,01–0,02 мм. На станках с ЧПУ обеспечивается высокая повторяемость и соблюдение заданных квалитетов точности.

Важно понимать, что итоговая точность часто бывает выше, чем у предоставленного образца, так как инженер убирает погрешности, вызванные износом и деформацией старой детали. Контроль качества на финальном этапе включает проверку шероховатости поверхностей и точности геометрической формы (цилиндричности, плоскостности).

Достигаемый уровень исполнения позволяет деталям-дубликатам работать в высокооборотистых и нагруженных узлах наравне с оригинальными комплектующими от завода-изготовителя.

Наличие фрагментированного образца - не препятствие для его воссоздания. Но в этом случае требуется более тщательная аналитическая работа. Специалисты собирают обломки, состыковывают их и фиксируют для снятия габаритных размеров. Важнейшая задача - определение причины поломки: была она вызвана усталостью металла, перегрузкой или скрытым дефектом литья.

При проектировании новой детали инженер может внести конструктивные усиления в критические зоны, чтобы предотвратить повторение аварии. Если часть фрагментов утеряна, геометрия восстанавливается на основе анализа ответных частей механизма, где эта деталь была установлена.

Профессиональный подход к работе с разрушенными образцами позволяет не только скопировать деталь, но и провести её модернизацию, повысив общую надежность узла за счет применения современных сплавов и оптимизированной формы.

Вопрос принадлежности разработанной документации обычно регулируется условиями договора. В большинстве случаев при заказе изготовления по образцу инженерный отдел предприятия выпускает полный комплект чертежей и 3D-моделей. По желанию заказчика эти материалы могут быть переданы ему в цифровом или в печатном виде вместе с готовой продукцией.

Наличие собственного архива документации позволяет клиенту в будущем размещать заказы на изготовление этой же детали на любом производстве, не затрачивая средства на повторные обмеры и проектирование. Это превращает разовую услугу по копированию в долгосрочный актив компании, упрощая дальнейшую эксплуатацию и ремонт парка оборудования.

Прозрачное владение технической информацией является важным аспектом долгосрочного партнерства между заказчиком и металлообрабатывающим предприятием.

Общий срок реализации проекта складывается из времени на инженерные изыскания и собственно производственный цикл. Этап замеров, анализа материалов и подготовки чертежей обычно занимает от 1 до 3 рабочих дней - в зависимости от сложности изделия. Машинное время обработки на станках с ЧПУ определяется объемом партии и трудоемкостью операций. Если деталь требует сложной термообработки или нанесения специальных покрытий, срок может увеличиться на время проведения этих процессов.

Профессиональные компании стремятся оптимизировать график работ, совмещая проектирование с закупкой необходимого материала. Наличие современного парка оборудования и собственного конструкторского бюро позволяет выпускать первые готовые изделия уже через 5–7 дней после получения образца. Четкое соблюдение сроков позволяет минимизировать убытки заказчика от простоя техники и оперативно восстановить производственные процессы.
