ГОСТ 2.313-82 Единая система конструкторской документации. Условные изображения и обозначения неразъемных соединений

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 2.313-82

Статус: Действует

Тип: ГОСТ

Название русское: Единая система конструкторской документации. Условные изображения и обозначения неразъемных соединений

Название английское: Unified system for design documentation. Symbolic designations and representations of dead joints

Даты и сроки

Дата издания: 08-01-07

Дата введения в действие: 01-01-84

Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт устанавливает условные изображения и обозначения соединений, получаемых клепкой, пайкой, склеиванием, сшиванием и металлическими скобками, на чертежах всех отраслей промышленности и строительства, кроме чертежей строительных металлических конструкций

Связи и замены

Заменяющий: -

Взамен: ГОСТ 2.313-68

Описание стандарта

ГОСТ 2.313-82 Единая система конструкторской документации. Условные изображения и обозначения неразъемных соединений

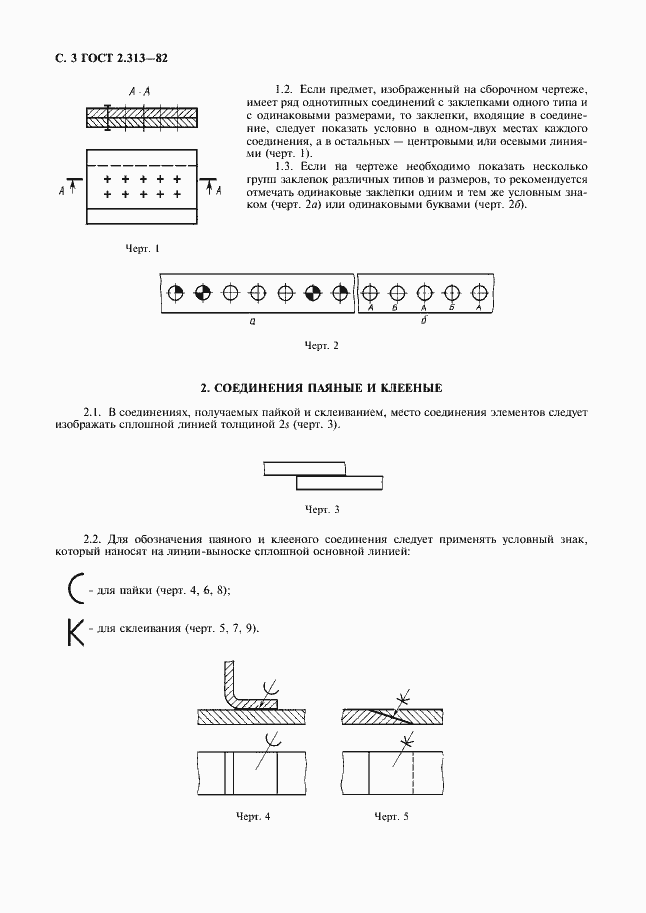

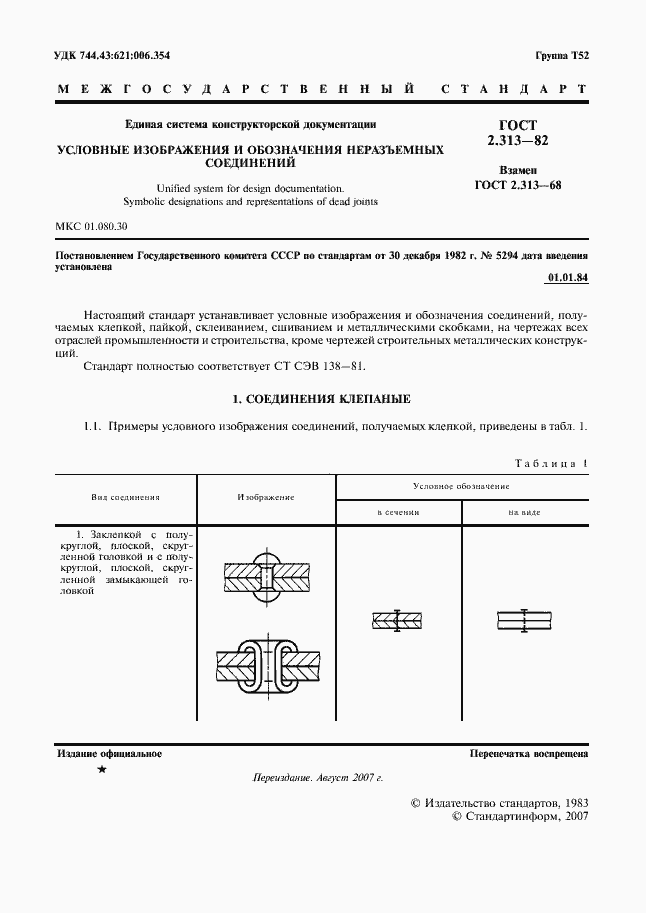

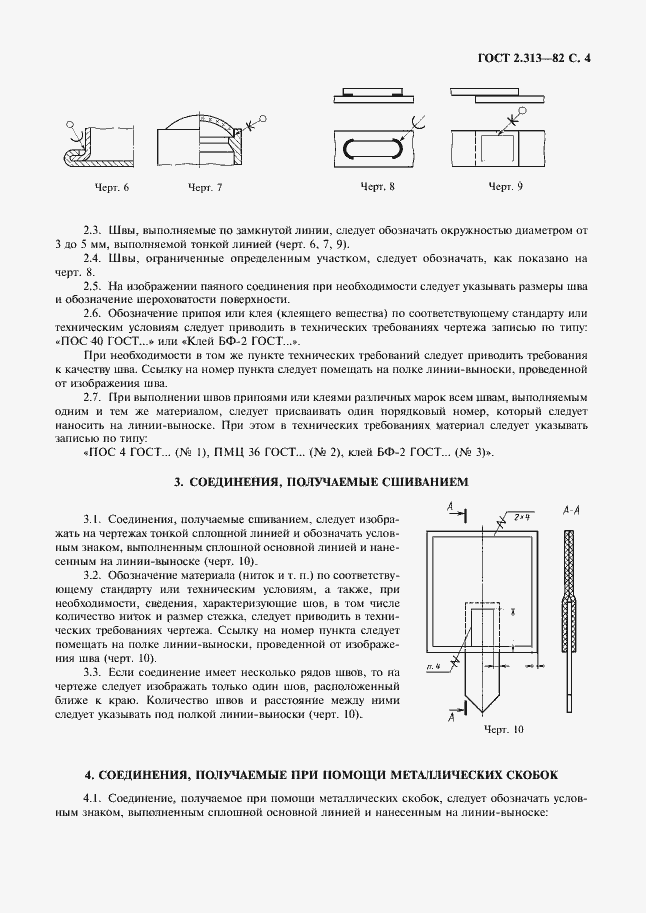

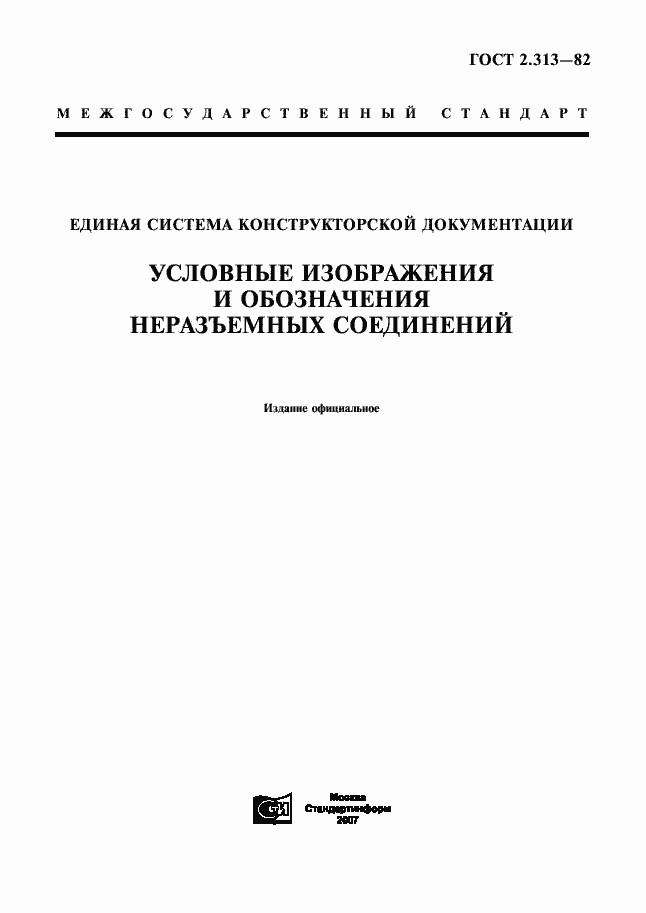

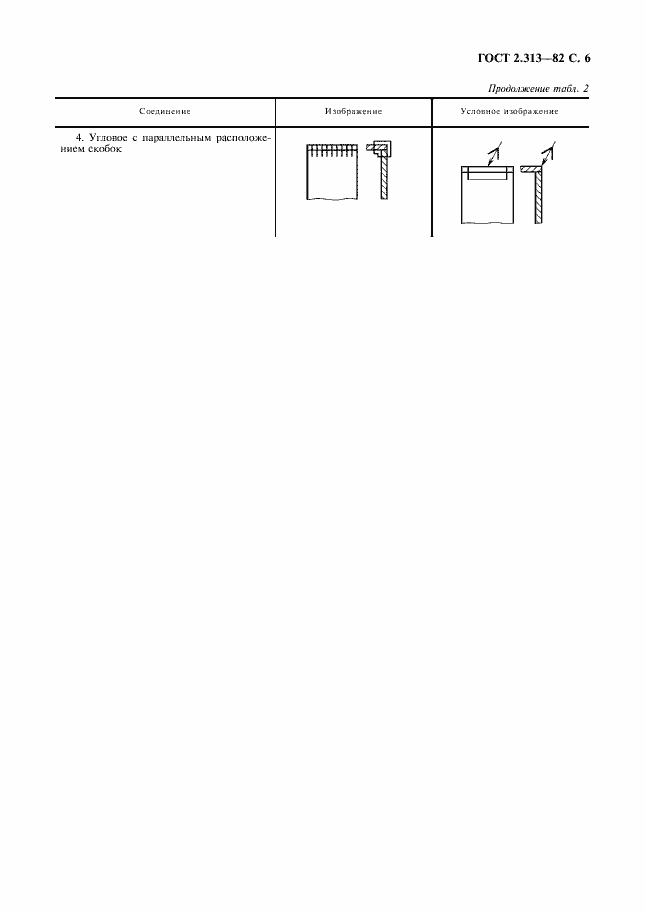

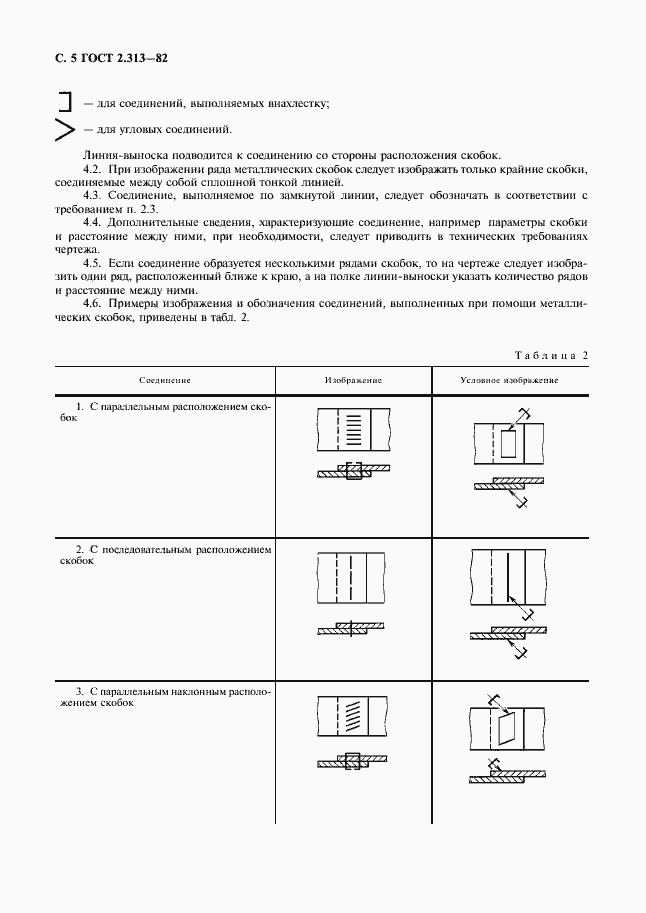

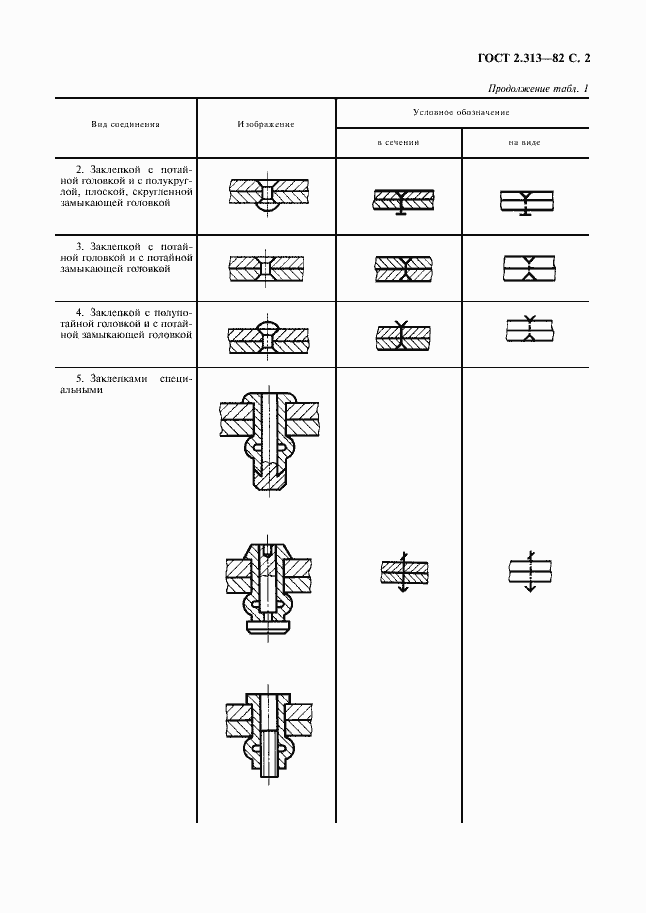

Страницы стандарта
