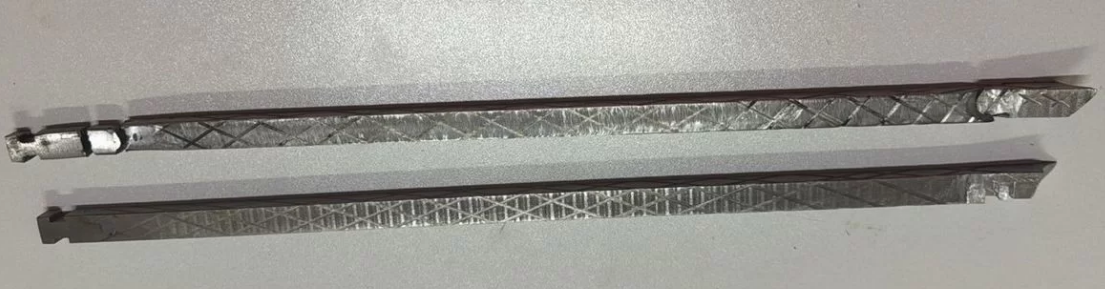

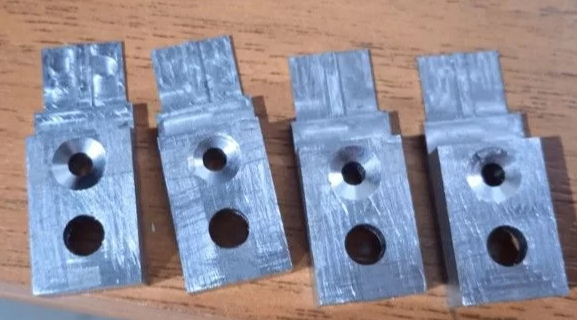

Изготовление деталей

Точность изготовления определяется квалитетами (степенями точности) по системе допусков и посадок. В современном производстве на станках с ЧПУ стандартным считается достижение 6-го и 7-го квалитетов, что соответствует точности в несколько микронов. Для высокопрецизионных узлов приборостроения возможно исполнение по 5-му квалитету.

Точность зависит не только от класса оборудования, но и от температурного режима в цехе, жесткости закрепления заготовки и качества режущего инструмента. Важно понимать, что повышение требований к точности ведет к усложнению контроля и росту стоимости изделия. При проектировании инженеры выбирают оптимальный баланс: избыточная точность там, где она не требуется функционально, неоправданно удорожает производство.

Контроль параметров осуществляется с помощью микрометров, нутромеров и координатно-измерительных машин, гарантирующих полное соответствие заготовки проектной документации.

Шероховатость поверхности (параметры Ra, Rz) характеризует микрорельеф детали, остающийся после механической обработки. От этого показателя зависят износостойкость узлов трения, герметичность соединений и усталостная прочность металла.

При чистовом фрезеровании или точении обычно достигаются значения Ra 1.6–0.8. Если требуются более гладкие поверхности, применяются финишные операции: шлифование, полирование или суперфиниширование, позволяющие довести шероховатость до Ra 0.2 и ниже.

Измерение проводится приборами-профилометрами, которые сканируют поверхность алмазной иглой. В чертежах этот параметр указывается специальным знаком; несоблюдение требований по шероховатости может привести к преждевременному выходу механизма из строя из-за повышенного трения или образования микротрещин в углублениях микрорельефа.

Выбор материала базируется на условиях эксплуатации будущей детали: величине нагрузок, наличии агрессивных сред и температурном режиме.

Для простых крепежных элементов и ненагруженных кронштейнов используют углеродистые стали обыкновенного качества (Ст3). Если деталь должна обладать высокой прочностью и износостойкостью (например, оси, пальцы), выбирают качественные конструкционные стали типа Сталь 45 или 40Х. Для работы в условиях коррозии применяют нержавеющие марки AISI 304 или AISI 316.

Важный фактор - технологичность материала: его способность легко обрабатываться резанием. Некоторые высокопрочные сплавы требуют специального инструмента и замедленных режимов подачи. Профессиональный подбор стали на этапе проектирования обеспечивает долговечность изделия и позволяет избежать лишних затрат на неоправданно дорогие сплавы там, где достаточно стандартных решений.

Термическая обработка (закалка, отпуск, цементация) проводится для изменения структуры металла и придания ему необходимых эксплуатационных свойств, таких как твердость, прочность или вязкость.

Часто после выполнения основных токарных или фрезерных операций деталь имеет недостаточную твердость для работы в узлах трения. Закалка позволяет повысить твердость поверхности, а последующий отпуск снимает внутренние напряжения и устраняет хрупкость. В ряде случаев термические процессы проводят между этапами обработки для снятия наклепа и улучшения обрабатываемости.

Важно учитывать, что термическое воздействие может вызвать небольшие деформации и изменение размеров, поэтому после закалки часто следует финишное шлифование. Правильный цикл термообработки является залогом того, что деталь выдержит расчетные нагрузки и не сломается в процессе работы механизма.

Да, это возможно. Процесс изготовления детали по физическому образцу называется реверс-инжинирингом (обратным проектированием). В этом случае специалисты проводят тщательные замеры предоставленной детали с помощью ручного инструмента или 3D-сканера.

Важный этап процесса - определение исходного материала и его твердости. На основе полученных облаков точек или линейных размеров инженер создает электронную 3D-модель, а затем и полноценный рабочий чертеж с допусками и требованиями к шероховатости. При этом нужно учитывать износ образца: если деталь была сломана или сильно изношена, конструктор восстанавливает её первоначальную геометрию в цифровом виде.

Такой подход позволяет выпускать запчасти для импортного или снятого с производства оборудования, обеспечивая полную функциональную замену оригинальных компонентов без обращения к заводу-изготовителю.

Многоосевые обрабатывающие центры (4-х и 5-ти осевые) позволяют обрабатывать деталь сразу с нескольких сторон за один установ. В отличие от стандартных 3-х осевых станков здесь заготовка или шпиндель могут вращаться вокруг дополнительных осей. Это исключает необходимость в изготовлении сложной технологической оснастки и в ручном перебазировании детали.

Главный плюс - прецизионная точность взаимного расположения отверстий, пазов и сложных криволинейных поверхностей, так как погрешность перезакрепления сводится к нулю. Многоосевая обработка незаменима при производстве крыльчаток, лопаток турбин, пресс-форм и медицинских имплантов.

Использование такого оборудования существенно сокращает общее время изготовления сложной продукции и позволяет реализовывать проекты с геометрией, которую физически невозможно получить на традиционном станочном парке.

Предельные размеры деталей ограничены рабочим пространством станка и его грузоподъемностью. Для токарных работ ключевые параметры - диаметр обработки над станиной и расстояние между центрами (длина). В промышленном секторе наиболее распространены станки, способные точить детали диаметром до 400–600 мм и длиной до 1500–3000 мм.

Для фрезерной обработки лимитирующим фактором выступает ход стола по осям X, Y и Z. Крупногабаритные станки позволяют обрабатывать плиты и корпуса размером 2000х1000 мм и более.

Важно помнить, что массивная деталь требует соответствующего кранового оборудования для установки. При заказе крупных изделий технологи учитывают возможность возникновения вибраций при обработке больших вылетов. Знание технических лимитов станочного парка позволяет правильно распределять заказы и выбирать оптимальную стратегию обработки для деталей любых масштабов.

Система контроля качества включает несколько уровней проверки: входной контроль материала, операционный контроль и финальную приемку.

На этапе межоперационной проверки оператор замеряет ключевые размеры непосредственно на станке. Финальный контроль проводят в специализированных лабораториях ОТК. Здесь применяются высокоточные инструменты: цифровые штангенциркули, индикаторные нутромеры, профилометры и твердомеры.

Для ответственных деталей со сложной геометрией используются стационарные или мобильные координатно-измерительные машины (КИМ), которые сравнивают реальную геометрию изделия с теоретической 3D-моделью. Проверка на отсутствие скрытых дефектов может включать ультразвуковую дефектоскопию или рентгеноконтроль.

Наличие паспорта качества и протокола измерений гарантирует заказчику, что каждая единица продукции полностью соответствует техническим условиям и безопасна в эксплуатации.

Ценообразование в металлообработке включает постоянные и переменные затраты. При изготовлении единичного изделия основная доля стоимости приходится на подготовительные операции: анализ чертежа, разработку технологического процесса, написание и отладку программы ЧПУ, подбор и установку инструмента, изготовление специальной оснастки. Эти работы занимают одинаковое время как для одной детали, так и для сотни.

В серийном производстве затраты распределяются на всё количество изделий в партии, что существенно снижает себестоимость каждой единицы. Кроме того, при серии выше эффективность использования материала благодаря оптимизации раскроя. Для заказчика выгодно размещение заказов на партии от 10–50 штук, так как это позволяет производству окупить наладку и предложить конкурентоспособную цену за единицу продукции.

Обработка закаленных сталей (твердостью 50–65 HRC) технически возможна и называется «твердым точением» или «твердым фрезерованием». Для этих целей используется специальный инструмент со вставками из кубического нитрида бора (CBN) или сверхтвердой керамики. Такие пластины способны резать закаленный металл, обеспечивая высокую точность и чистоту поверхности, сопоставимую со шлифованием.

Твердая обработка позволяет исключить этап шлифовки из технологического цикла, что ускоряет производство и снижает количество переустановок детали. Однако этот процесс требует высокой жесткости станка и отсутствия вибраций, так как сверхтвердый инструмент чувствителен к ударным нагрузкам.

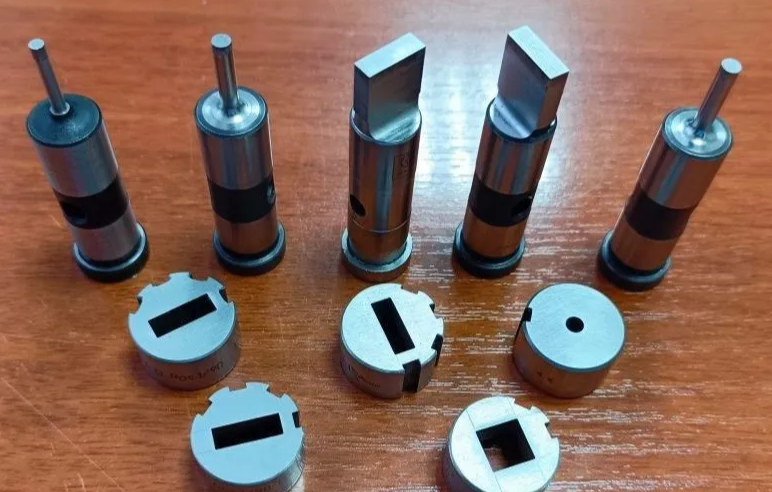

Применение технологии оправдано при изготовлении штампов, пресс-форм и высоконагруженных деталей передач, где требуется достижение точных размеров на финальной стадии после упрочнения.

Цветные металлы (алюминий, медь, латунь, бронза) обладают высокой теплопроводностью и склонностью к налипанию на режущие кромки инструмента.

При обработке алюминия важно использовать инструмент с полированными канавками для беспрепятственного отвода стружки и специальные смазочно-охлаждающие жидкости (СОЖ). Алюминиевые детали отличаются легкостью и хорошей обрабатываемостью, но они чувствительны к зажимам: избыточное усилие в тисках может вызвать деформацию. Медь и латунь требуют учета вязкости материала, что влияет на выбор геометрии резцов.

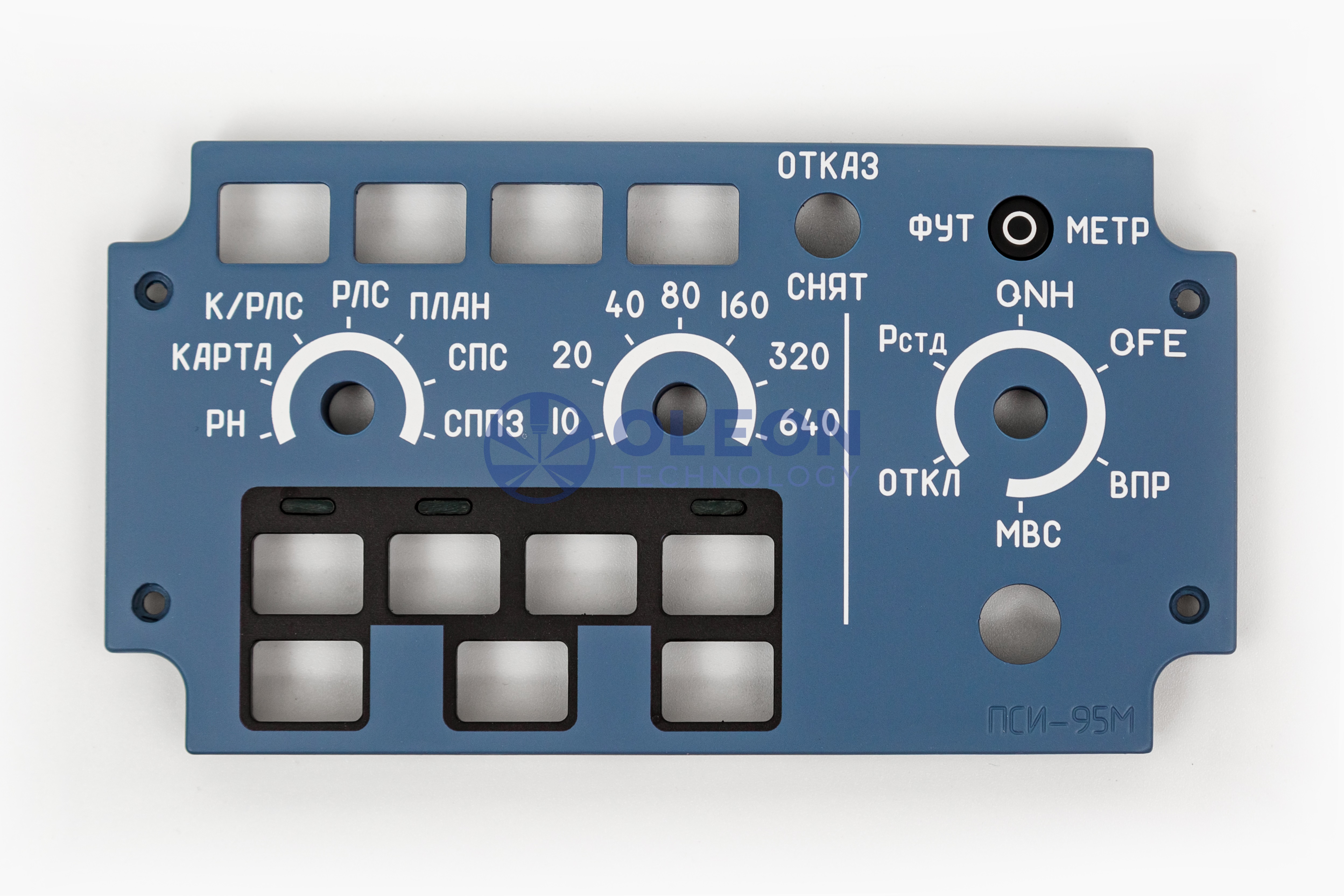

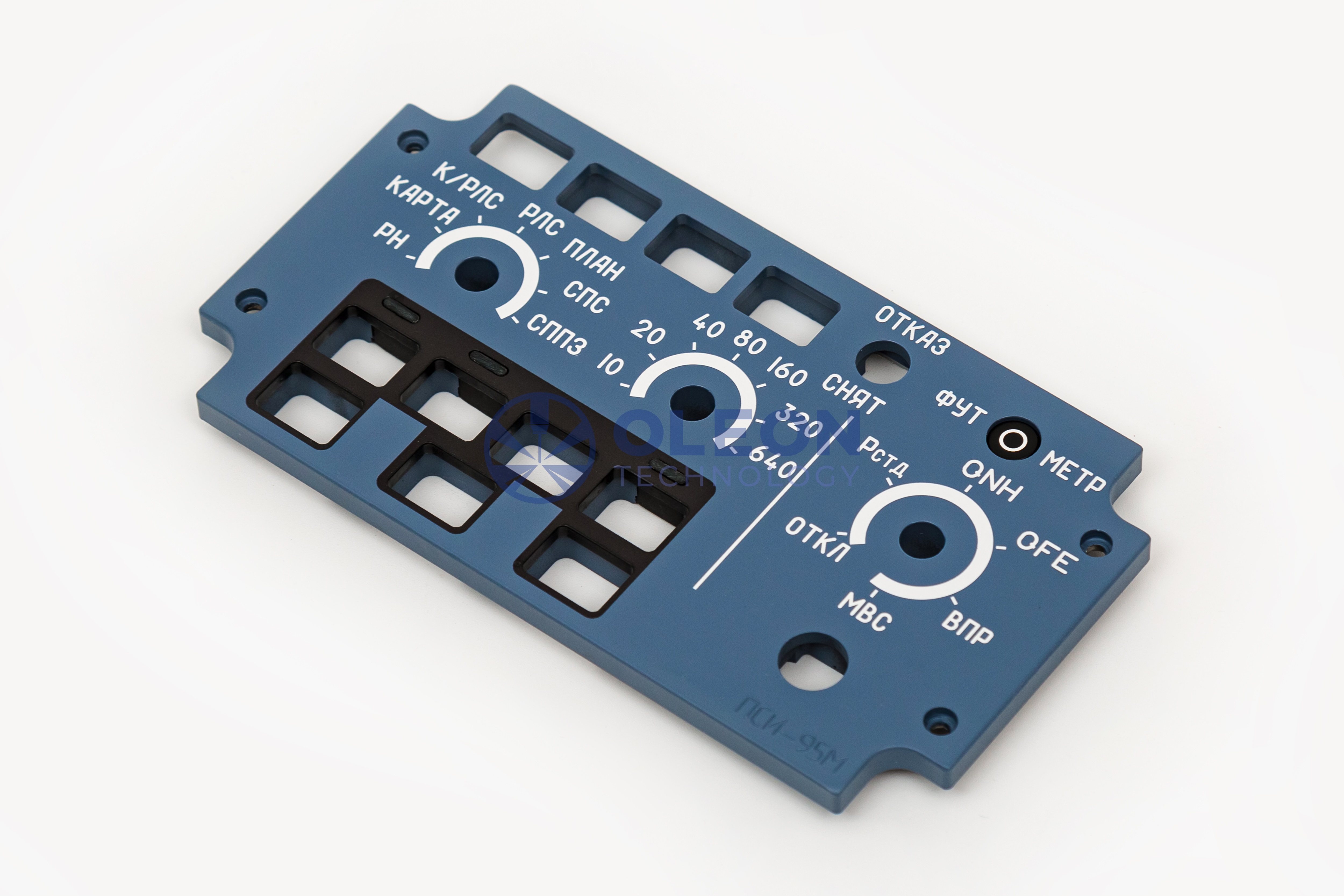

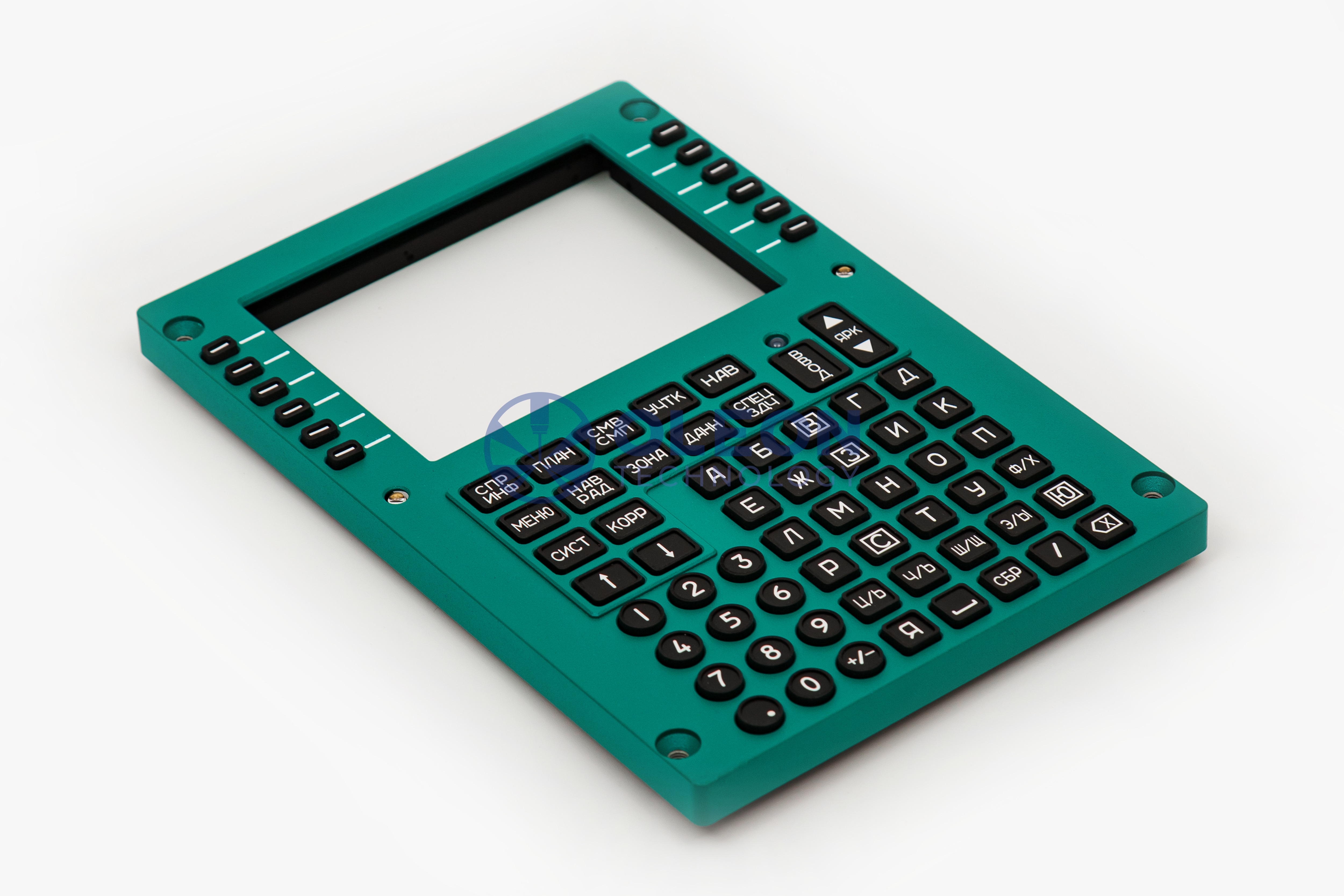

Огромное преимущество цветных металлов - возможность достижения высокой чистоты поверхности за один проход. Профессиональное изготовление деталей из алюминиевых сплавов востребовано в авиации и электронике, где важен низкий вес в сочетании с высокой функциональностью и коррозионной стойкостью.

Качество режущего инструмента - фрез, резцов, сверл - напрямую определяет точность размеров и шероховатость поверхности детали. Использование дешевых приспособлений приводит к быстрой потере размера из-за износа кромок и появлению заусенцев. Профессиональные производства используют инструмент ведущих мировых брендов с износостойкими покрытиями (TiAlN, TiN), которые позволяют работать на высоких скоростях без перегрева металла.

Геометрия инструмента подбирается индивидуально под каждый материал: для нержавейки нужны одни углы заточки, для титана - другие. Правильно выбранная оснастка минимизирует вибрации в процессе резания, что исключает появление «дроби» (волнистости) на стенках детали.

Инвестиции в качественный инструмент окупаются отсутствием брака и высокой скоростью выполнения заказов, гарантируя стабильность параметров в течение всего времени изготовления партии.
