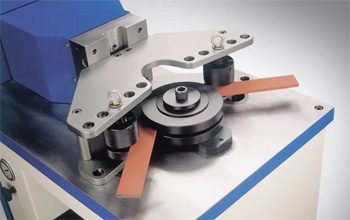

Станки для гибки

Основание мощного оборудования производят из литых чугунных блоков или толстостенных стальных листов, которые соединяют методом глубокой проварки. Тяжелая станина поглощает возникающие при деформации металла усилия и предотвращает смещение рабочих узлов относительно друг друга.

Перед окончательной сборкой корпус подвергают термическому отпуску в специальных камерах, чтобы полностью снять внутренние напряжения в структуре сплава. Если игнорировать этот этап, сталь начнет постепенно менять форму под нагрузкой и точность обработки упадет. Масса базового модуля может достигать нескольких десятков тонн, когда речь идет о прессах для работы с толстым прокатом. Поверхность направляющих проходит индукционную закалку до твердости 55–60 HRC, что защищает их от появления задиров и преждевременного износа.

Жесткость конструкции проверяют под статической нагрузкой, которая превышает номинальные значения в 1.5 раза. Внутренние полости станины часто заполняют полимербетоном или специальными демпфирующими составами для улучшения динамических характеристик. На корпусе предусматривают монтажные отверстия для крепления дополнительных модулей и автоматических систем подачи заготовок.

Для поддержания стабильной вязкости рабочей жидкости в конструкцию включают автономные теплообменники воздушного или водяного типа. Когда насос качает масло под высоким давлением, оно неизбежно нагревается из-за внутреннего трения и сопротивления в клапанах распределителя. Если жидкость перегреется, она станет слишком текучей и это приведет к падению усилия прессования и протечкам через уплотнения.

Датчики температуры постоянно мониторят состояние среды в баке и активируют вентиляторы при достижении отметки +45℃. Воздушные радиаторы обычно монтируют на боковой стенке бака, где поток холодного воздуха эффективно отводит лишнюю энергию. В мощных промышленных установках применяют водяные контуры, которые подключают к заводской системе оборотного водоснабжения.

Фильтрация масла происходит одновременно с охлаждением через систему тонких картриджей, которые задерживают частицы износа металла. Чистота среды продлевает ресурс дорогостоящих гидроцилиндров и прецизионной аппаратуры управления потоками. Сливные магистрали проектируют таким образом, чтобы исключить возникновение пены и кавитации в насосном узле.

Для определения точного положения заготовки применяют бесконтактные индуктивные датчики или оптические лазерные системы. Устройства передают информацию на контроллер ЧПУ с дискретностью до 0.001 мм, когда упоры перемещаются вдоль станины. Магнитные энкодеры преобразуют вращение сервомотора в цифровой код, который позволяет системе мгновенно вычислять дистанцию до края листа. Когда заготовка касается пальцев упора, сенсоры фиксируют контакт и блокируют подачу до подтверждения начала рабочего цикла.

Точность позиционирования напрямую влияет на повторяемость деталей в партии и исключает накопление ошибки при выполнении сложных последовательных гибов. Корпус датчиков защищают от пыли и искр по стандарту IP67, потому что оборудование часто работает в условиях сильного промышленного загрязнения.

В некоторых моделях устанавливают датчики давления, которые контролируют плотность прилегания металла к направляющим рейкам. Это помогает избежать брака при работе с деформированными листами или заготовками, имеющими неровные края. Проводку к сенсорам прокладывают внутри гибких кабель-каналов, чтобы предотвратить повреждение проводов при быстром перемещении каретки.

Механизмы быстрой фиксации пуансонов и матриц позволяют менять оснастку за считанные минуты без использования ручного ключа. В основе конструкции лежит гидравлический или пневматический зажим, который плотно прижимает хвостовик инструмента к рабочей траверсе. При нажатии кнопки на пульте давление в системе падает и стопорные клинья освобождают замок для извлечения тяжелых блоков.

Когда новый инструмент устанавливают в паз, автоматика возвращает усилие зажима и выравнивает положение сегментов по центральной оси. Такая технология исключает перекосы и микроскопические зазоры, которые могут привести к поломке пуансона при пиковой нагрузке. Безопасность процесса обеспечивают механические защелки, они удерживают инструмент даже при полном отключении электроэнергии.

Поверхность зажимных планок проходит процедуру азотирования для повышения износостойкости и защиты от коррозии. Это гарантирует надежный контакт с хвостовиками разных стандартов на протяжении десятилетий активной эксплуатации станка. В бюджетных моделях применяют эксцентриковые зажимы, которые работают за счет поворота рычага и обеспечивают достаточное усилие для тонкого листа.

Многолучевые лазерные системы создают невидимую защитную зону перед движущимися частями станка для предотвращения травм. Если посторонний предмет или рука попадает в область действия лучей, автоматика останавливает ход траверсы за доли секунды.

Датчики монтируют на боковых стойках и синхронизируют их работу с циклом опускания пуансона. Световая завеса перекрывает все пространство вдоль линии гиба, что позволяет контролировать безопасность по всей ширине рабочего стола. Когда заготовка имеет сложную форму и перекрывает часть лучей, система переходит в режим обучения и игнорирует конкретные зоны прерывания. Это исключает ложные остановки оборудования и сохраняет высокий темп производства при соблюдении всех норм охраны труда.

Контроллер безопасности постоянно проверяет исправность каждого светодиода и подает сигнал тревоги при обнаружении загрязнения линз. Использование оптических барьеров заменяет громоздкие механические ограждения, которые мешают подаче листов большого формата. Лазерные системы класса 4 обладают высочайшей надежностью и защищены от влияния бликов и внешнего освещения цеха.

Электронные компоненты системы ЧПУ и силовые драйверы двигателей выделяют большое количество тепла при интенсивной работе. Для отвода горячего воздуха в дверцы и стенки шкафа встраивают приточные вентиляторы с фильтрами тонкой очистки. Внутри корпуса создают избыточное давление, которое препятствует проникновению металлической пыли и масляных паров через мелкие щели.

Когда температура внутри превышает предел +35℃, термостат увеличивает обороты лопастей для форсированного охлаждения плат. В регионах с жарким климатом станки оснащают активными промышленными кондиционерами, которые поддерживают заданный микроклимат независимо от условий в цехе.

Воздушные потоки распределяют с помощью внутренних дефлекторов, чтобы избежать образования зон застоя воздуха за крупными блоками питания. Сменные фильтрующие элементы изготавливают из синтетических материалов, и их легко очищают или заменяют при плановом техническом обслуживании. Состояние вентиляционной системы контролируют датчики потока, которые при критическом загрязнении сеток выводят сообщение на экран монитора.

Для точного перемещения упоров и гибочных балок используют синхронные серводвигатели с постоянными магнитами и цифровой обратной связью. Моторы такого типа развивают максимальный крутящий момент сразу после пуска и удерживают вал в заданном положении с высокой жесткостью. Встроенный энкодер передает тысячи импульсов за один оборот, что позволяет ЧПУ контролировать координату узла с точностью до микрона.

Использование бесщеточной технологии исключает искрение и снижает затраты на обслуживание, так как в конструкции отсутствуют изнашиваемые контакты. Сервоприводы работают практически бесшумно и обладают высокой энергоэффективностью по сравнению с обычными асинхронными двигателями.

Силовые кабели для моторов имеют специальное экранирование для защиты от электромагнитных наводок, которые могут исказить сигналы управления. Вал двигателя соединяют с шарико-винтовой парой через безлюфтовые муфты, которые компенсируют микроскопические несоосности. Когда требуется перемещение массивных узлов весом в несколько тонн, для увеличения тягового усилия применяют двигатели с планетарными редукторами.

Для нейтрализации динамических колебаний станину устанавливают на специальные антивибрационные опоры с демпфирующими элементами из прочной резины или полиуретана. Эти узлы поглощают энергию ударов при резком смыкании инструмента и препятствуют передаче вибраций на пол цеха и соседнее оборудование. Внутренние полости литых деталей часто заполняют гранитным наполнителем или синтетической смолой для увеличения массы и инерционности конструкции.

Технология «тяжелого основания» позволяет проводить гибку толстого металла на высоких скоростях без потери точности угла. Точная балансировка всех вращающихся частей, включая валы двигателей и шкивы, минимизирует возникновение резонансных явлений.

При проектировании узлов применяют методы компьютерного моделирования, чтобы выявить потенциальные точки возникновения вибраций и усилить их ребрами жесткости. Применение гидравлических демпферов в конечных точках хода траверсы смягчает остановку массивных деталей и снижает уровень шума. Если станок работает методом прокатки, ролики изготавливают из композитных материалов с высокой способностью к затуханию звуковых волн.

Централизованный блок подачи смазки обеспечивает своевременное поступление масла ко всем трущимся парам, включая направляющие и подшипники. Программное обеспечение станка активирует насос через заданные интервалы времени или после выполнения определенного количества рабочих циклов.

Жидкость распределяется по сети гибких трубок и дозируется в каждой точке с помощью прецизионных питателей. Это исключает человеческий фактор, когда пропуск регламентной операции приводит к сухому трению и быстрому разрушению дорогих деталей. Постоянное наличие масляной пленки снижает коэффициент трения, что уменьшает нагрузку на двигатели и экономит электроэнергию. Смазка также выполняет защитную функцию: вымывает пыль и мелкую стружку из зоны контакта.

Давление в магистрали контролируют датчики, которые подают сигнал тревоги при разрыве шланга или опустошении основного резервуара. Прозрачный бак позволяет визуально проверять остаток материала и планировать его доливку во время перерывов. Для разных узлов используют специализированные составы с присадками против задиров и окисления, которые сохраняют свойства при высоких нагрузках.

Для размещения тяжелой оснастки используют специализированные стеллажи или встроенные магазины, которые обеспечивают быстрый доступ к нужному инструменту. Каждая ячейка имеет маркировку с указанием параметров пуансона или матрицы, что помогает избежать ошибок при наладке оборудования.

В автоматизированных комплексах хранение организовано в виде карусельной системы, и она подает требуемый блок к рабочему месту по команде оператора. Это экономит производственную площадь и защищает полированные поверхности инструмента от случайных ударов и появления ржавчины. Стеллажи часто оснащают роликовыми направляющими для легкого перемещения длинномерных секций весом до 50 кг и выше.

Климатический контроль в зоне хранения поддерживает оптимальную влажность для предотвращения коррозии высокоуглеродистой стали. Инструмент располагают вертикально или на специальных деревянных проставках, чтобы исключить деформацию тонких рабочих кромок под собственным весом. Регулярная очистка и смазка оснастки перед укладкой на полки гарантирует ее готовность к работе в любой момент.

Для безопасного перемещения массивного оборудования в корпусе станины выполняют специальные технологические отверстия или устанавливают мощные грузовые проушины. Места для строповки рассчитывают с учетом центра тяжести, чтобы избежать опрокидывания или перекоса станка при подъеме краном.

На раме часто закрепляют временные транспортировочные кронштейны, которые блокируют подвижные узлы и траверсы в неподвижном положении. Это защищает прецизионные направляющие и подшипники от ударных нагрузок, возникающих при движении транспорта. Перед отправкой все неокрашенные поверхности покрывают слоем консервационной смазки и оборачивают влагостойкой пленкой.

Для фиксации внутри грузового отсека применяют стальные тросы и упорные брусья, которые исключают смещение многотонной машины при резком торможении. Съемные детали и электронные блоки упаковывают в отдельные деревянные ящики с амортизирующими вставками. Техническая документация содержит подробную схему погрузки с указанием допустимых усилий и типов используемых строп. При установке на фундамент используют гидравлические домкраты, для которых на станине предусмотрены опорные площадки с усилением.

Специальные регулируемые опоры позволяют выровнять станок по уровню с точностью до 0.02 мм на метр, что важно для работы прецизионных механизмов. Устройства компенсируют неровности бетонного пола и создают надежный контакт станины с основанием в каждой точке опоры. Встроенный винтовой механизм позволяет изменять высоту каждой ножки независимо, что упрощает монтаж оборудования без применения громоздких подкладок.

Эластичные элементы внутри опоры изолируют станок от внешних колебаний пола, которые могут возникать от работы соседних прессов или движения транспорта. Это сохраняет стабильность угла гибки и предотвращает самопроизвольное откручивание крепежных элементов от постоянной микровибрации.

Использование виброопор исключает необходимость заливки глубокого фундамента с анкерным креплением для легких и средних моделей оборудования. Станок можно быстро переместить на другое место в цехе, когда меняется технологическая цепочка или расширяется производство. Материал демпфера устойчив к воздействию масел, охлаждающих жидкостей и агрессивных моющих средств, которые используют в металлообработке.
