Прокатные станки

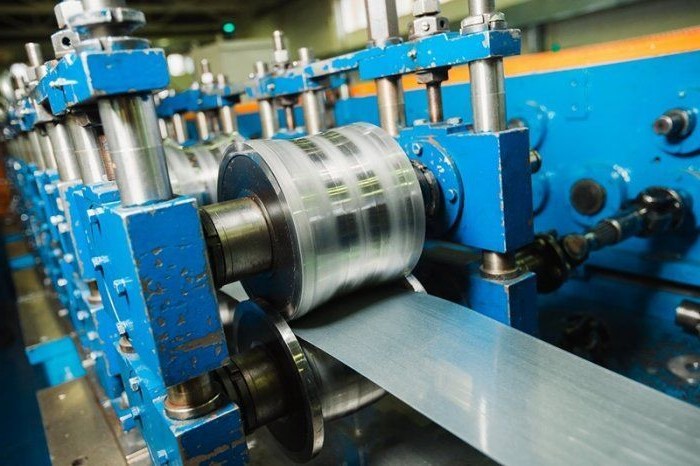

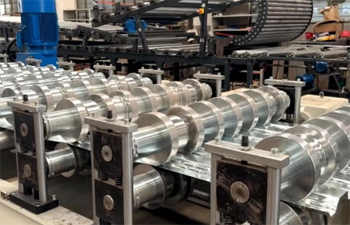

Основу оборудования составляет последовательность рабочих клетей, которые закрепляют на фундаменте цеха. Каждая клеть включает станину и валки, которые находятся внутри нее и деформируют металл под давлением. Вращение инструмента обеспечивают двигатели через многоступенчатые редукторы и соединительные муфты.

Чтобы металл приобретал строго заданные геометрические параметры, систему снабжают устройствами для регулировки зазоров. Для перемещения заготовок между узлами применяют рольганги, потому что они гарантируют бесперебойную подачу сырья в зону обработки.

В состав линии входят вспомогательные механизмы для правки, резки и маркировки готовой продукции. Маслостанции подают смазку ко всем трущимся парам, а насосы обеспечивают циркуляцию охладителя для защиты стали от перегрева. Датчики контроля постоянно считывают информацию о давлении и скорости, а потом передают данные в центральный блок автоматики. Наличие кантователей позволяет разворачивать балки или листы для многосторонней обработки за один проход.

Горячую обработку проводят при нагреве стали выше температуры рекристаллизации, которая обычно составляет от +1100℃ до +1300℃. В таком состоянии металл становится пластичным, поэтому оборудование позволяет достигать значительного уменьшения сечения за минимальное количество проходов. Эту технологию выбирают для производства массивных слябов, блюмов и крупного сортового проката, так как сопротивление деформации у разогретого сырья невелико.

На поверхности после остывания образуется слой окалины, который удаляют при помощи гидросбива или механической очистки. Горячая прокатка улучшает внутреннюю структуру зерна и устраняет микроскопические дефекты литья, которые были внутри заготовки.

Холодную деформацию выполняют без предварительного термического воздействия на металл при нормальной температуре окружающей среды. Метод обеспечивает получение тончайших листов и лент с идеальной плоскостностью и высокой точностью размеров до 0.01 мм. В процессе обработки происходит упрочнение материала, которое называют наклепом, и оно повышает предел прочности и твердость готовых изделий.

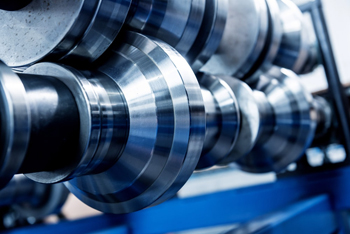

Рабочие валки производят из высоколегированных чугунов или инструментальных сталей, потому что инструмент должен сохранять твердость при экстремальных нагрузках. Для горячей прокатки выбирают материалы с высоким содержанием хрома и ванадия, которые обладают отличной жаростойкостью и сопротивлением термической усталости. Поверхностный слой подвергают закалке до 55–65 HRC, а сердцевину делают вязкой для эффективного поглощения динамических ударов.

При изготовлении валков для холодной деформации используют порошковые стали, так как они имеют однородную структуру без внутренних дефектов. Это гарантирует отсутствие выкрашивания кромок при контакте с твердой заготовкой.

Поверхности инструмента проходят прецизионную шлифовку на специальных станках и последующую полировку для снижения коэффициента трения. На шейки валков напрессовывают внутренние кольца подшипников, которые обеспечивают вращение без радиальных биений. Внутренние полости часто снабжают каналами для циркуляции воды, чтобы исключить тепловое расширение металла и сохранить точность размеров.

Стабильность параметров готовой продукции гарантирует система автоматического контроля толщины, которая работает на основе лазерных или рентгеновских измерителей. Датчики монтируют на выходе из каждой клети, и они передают информацию о текущем размере в контроллер с частотой до 500 импульсов в секунду.

Электроника мгновенно сравнивает данные с эталоном и подает команду на нажимные устройства для корректировки межвалкового зазора. Гидравлические актуаторы меняют положение валков за доли секунды, компенсируя упругую деформацию станины и температурные колебания металла. Точность позиционирования инструмента в современных станах достигает нескольких микрон на весь диапазон регулировки.

Для исключения перекосов применяют датчики контроля натяжения полосы между соседними узлами обработки. Равномерное растяжение металла предотвращает волнообразование на кромках листа и обеспечивает постоянство ширины заготовки. Жесткость станины играет ключевую роль, поэтому корпуса отливают из высокопрочного чугуна с развитой системой ребер. Направляющие кассет валков проходят расточку для исключения люфтов, которые могут вызвать биение.

Скорость прокатки определяют исходя из пластичности материала, мощности приводов и требований к качеству поверхности готовых изделий. Для мягких алюминиевых сплавов темп может достигать 30 м/с, для твердых легированных сталей показатели снижают в несколько раз. Величина обжатия за один проход также влияет на обороты валков, так как чрезмерное давление вызывает перегрев и разрыв волокон металла.

Инженеры рассчитывают кинематику линии так, чтобы скорость вращения инструмента в каждой последующей клети возрастала пропорционально вытяжке полосы. Это исключает образование петель или опасное натяжение заготовки между рабочими участками промышленного стана.

Температура металла на входе задает пределы производительности, потому что холодное сырье требует большего времени на деформацию. Системы управления плавно меняют частоту тока в двигателях, обеспечивая мягкий разгон при входе конца полосы в валки. Ограничение скорости часто связано с возможностями систем охлаждения и удаления окалины, которые должны успевать обрабатывать поверхность. Плавность хода всех рольгангов синхронизируют с темпом работы основных клетей для предотвращения пробуксовок.

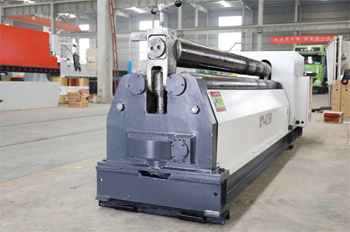

Двухвалковые клети типа дуо оснащают парой горизонтальных валков, их используют для предварительного обжатия крупных заготовок. Такая конструкция отличается простотой и высокой надежностью, но имеет ограничения по минимальной толщине получаемого листа.

Трехвалковые системы позволяют выполнять прокатку в двух направлениях без реверса двигателя за счет изменения траектории движения металла. Четырехвалковые клети кварто включают два рабочих валка малого диаметра и два массивных опорных валка для предотвращения прогиба. Подобная схема обеспечивает высочайшую жесткость, ее применяют для выпуска тонколистового проката с жесткими допусками по плоскостности.

Многовалковые станы содержащие до 20 роликов в одном узле, позволяют работать с особо твердыми сплавами и фольгой. Узкие рабочие валки в таких машинах имеют опору на несколько рядов промежуточных валов, что исключает деформацию инструмента под нагрузкой. Существуют универсальные клети с вертикальными и горизонтальными валками, которые одновременно обрабатывают все грани двутавровых балок или швеллеров.

Смазочные материалы при прокатке выполняют функцию разделения поверхностей инструмента и заготовки для снижения коэффициента трения. В зоне деформации возникают колоссальные давления, и они могут вызвать приваривание микрочастиц металла к валкам без защитной пленки.

Для холодного процесса выбирают минеральные масла или синтетические эмульсии, которые обладают высокой адгезией и антикоррозийными свойствами. Жидкость подают через форсунки под давлением до 6 бар, обеспечивая равномерное покрытие всей ширины полосы. Смазка также вымывает мелкую металлическую пыль и продукты износа, предотвращая появление царапин на лицевой стороне изделий.

При горячей прокатке используют специальные составы на основе графита или стекловидных веществ, которые сохраняют стабильность при +1000℃. Эти среды уменьшают усилие прокатки на 15–20%, что значительно снижает нагрузку на двигатели и экономит электроэнергию. Смазочный слой работает как тепловой барьер, замедляя остывание заготовки и защищая сталь валков от резких термических ударов.

Система охлаждения обеспечивает принудительный отвод тепла от рабочих валков и подшипников для сохранения их геометрической точности и твердости. Воду или специальные растворы распыляют через сеть форсунок, которые располагают с выходной стороны клети для мгновенного гашения температуры. Объем подаваемой жидкости регулируют в зависимости от скорости движения металла и величины текущего обжатия.

Внутреннее охлаждение валков через полые каналы позволяет поддерживать стабильный тепловой профиль, что исключает появление дефектов формы проката. Без постоянного орошения металл валков быстро теряет свои прочностные характеристики и покрывается сеткой трещин.

Для охлаждения готовой продукции после горячей обработки применяют длинные зоны водяного тумана или ванны закалки. Этот этап необходим для получения заданной микроструктуры стали и предотвращения коробления длинномерных профилей при остывании. Датчики температуры на каждом участке трассы передают данные в ЧПУ для автоматической настройки интенсивности полива.

Изменение зазора между валками выполняют при помощи нажимных винтов или быстродействующих гидравлических цилиндров, которые встроены в станину. Гидравлика более предпочтительна, так как позволяет корректировать положение инструмента прямо в процессе прокатки за несколько миллисекунд.

Электроника считывает сигналы от толщиномеров и мгновенно меняет давление в поршневой полости для компенсации отклонений. Система активного контроля учитывает даже упругое растяжение стоек станка под нагрузкой, внося поправки в ход актуаторов. Это обеспечивает получение листа с допуском до 0.005 мм.

Для настройки профиля и устранения волнообразности применяют методы противоизгиба и осевой сдвижки валков. Дополнительные гидроцилиндры воздействуют на подушки подшипников, принудительно выгибая рабочий инструмент для выравнивания распределения давления по ширине. Сдвижка валков со специальной профилировкой позволяет менять форму активной зоны контакта без замены всей кассеты.

Мониторинг состояния валков осуществляют при помощи бесконтактных лазерных сканеров и систем анализа профиля в реальном времени. Приборы фиксируют появление микротрещин, выкрашиваний и участков повышенного износа без остановки производственной линии. Программное обеспечение сравнивает текущую геометрию с исходным чертежом и вычисляет остаточный ресурс инструмента до следующей перешлифовки.

Характер износа часто определяют по косвенным признакам, таким как рост потребляемого тока приводов или появление шумов в подшипниках. Данные записывают в цифровой паспорт каждой детали для отслеживания динамики изменений металла в процессе эксплуатации.

Для проверки качества поверхности металла используют видеокамеры с функцией машинного зрения, которые находят мельчайшие дефекты на высоких скоростях. Если на прокате появляются повторяющиеся риски или пятна, автоматика сигнализирует о повреждении конкретного валка в определенной клети. Визуальный осмотр проводят во время технологических пауз, когда поверхности очищают от остатков смазки и налета.

Числовое программное управление полностью автоматизирует процесс деформации металла, исключая ошибки и влияние человеческого фактора. Компьютер рассчитывает оптимальные режимы обжатия, скорости и натяжения для каждой марки стали и геометрического профиля. Автоматика самостоятельно настраивает положение всех узлов линии перед запуском новой партии, что сокращает время переналадки в несколько раз.

Система ЧПУ обеспечивает синхронную работу десятков двигателей и насосов, поддерживая идеальный баланс сил во всей технологической цепочке. В памяти устройства хранят сотни программ, которые гарантируют абсолютную повторяемость характеристик изделий при повторных заказах.

Цифровой контроль позволяет внедрять функции адаптивного управления, когда стан самостоятельно подстраивается под отклонения в размерах или твердости входного сырья. Встроенные алгоритмы самодиагностики постоянно следят за состоянием датчиков и приводов, предупреждая о необходимости обслуживания до возникновения аварии. Электроника ведет детальный учет расхода электроэнергии и материалов, предоставляя данные для анализа эффективности производства.

Для вращения валков применяют регулируемые двигатели постоянного или переменного тока, которые способны работать на низких оборотах. Современные станы оснащают частотно-управляемыми синхронными моторами, потому что они обладают высоким КПД и позволяют точно контролировать скорость.

Передача энергии происходит через массивные шестеренные клети и универсальные шпиндели, которые компенсируют угловые смещения валков при регулировке зазоров. Конструкция привода включает защитные муфты для предотвращения поломок при внезапном заклинивании металла. Все узлы трансмиссии монтируют в герметичные корпуса с принудительной циркуляцией очищенного масла.

Вспомогательные механизмы, такие как нажимные устройства и манипуляторы, снабжают прецизионными гидравлическими или электромеханическими приводами. Гидравлика обеспечивает высокое быстродействие и плавность движений, что важно для систем автоматического контроля толщины полосы. Для перемещения тяжелых кассет с валками используют мощные гидроцилиндры и реечные передачи, которые выдерживают вес в десятки тонн.

Чистота и гладкость проката зависят от состояния рабочих валков, эффективности удаления окалины и качества используемых смазочных материалов. Малейшие повреждения на поверхности инструмента отпечатываются на заготовке, поэтому валки подвергают регулярной шлифовке и полировке.

Система гидросбива высокого давления должна полностью удалять оксидную пленку перед входом металла в клеть, иначе частицы окалины вкатаются в структуру стали. Состав охлаждающей жидкости также играет роль, так как присутствие мелких абразивных частиц в воде вызывает появление микроцарапин. Правильный подбор натяжения полосы исключает скольжение металла относительно валков, предотвращая образование потертостей и задиров.

Атмосфера внутри цеха и состояние рольгангов влияют на отсутствие вмятин и загрязнений на нижних поверхностях листов. Для защиты металла от коррозии на выходе из стана наносят слой консервационного масла или проводят процедуру пассивации. Процесс сушки после охлаждения должен быть полным, так как остатки влаги провоцируют появление пятен ржавчины при складировании.
