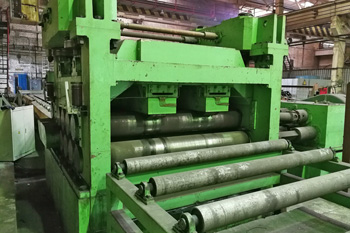

Многовалковая прокатка

Для производства сверхтонких материалов заводы применяют 12-валковые и 20-валковые станы. В таких машинах рабочие валки имеют минимальный диаметр, что позволяет развивать огромное давление на металл без риска деформации самого инструмента. Основную нагрузку принимают на себя массивные опорные валки, которые располагают в виде пирамиды.

Такая многорядная система гарантирует жесткость всей конструкции и исключает прогиб рабочих элементов. Операторы используют это оборудование для получения фольги толщиной от 0.001 мм до 0.05 мм. Тонкая лента востребована в приборостроении, радиоэлектронике и при создании экранирующих оболочек.

Процесс требует прецизионной настройки каждого узла, так как малейший перекос валка приведет к разрыву полотна. Современные агрегаты оснащают лазерными датчиками контроля, которые отслеживают параметры продукции в режиме реального времени.

Малый диаметр рабочих валков - ключевой фактор эффективности многовалковой прокатки. Небольшая площадь контакта между инструментом и металлом значительно снижает полное усилие прокатки. Это позволяет деформировать даже очень твердые и труднообрабатываемые сплавы без предварительного нагрева. При использовании крупных валков металл начинает «расплющиваться» под действием упругой деформации самого инструмента, что ограничивает минимальную толщину листа.

Малые валки лишены этого недостатка, они легче проникают в структуру заготовки. Однако тонкие рабочие валки сами по себе не обладают достаточной жесткостью, поэтому их обязательно поддерживают несколькими рядами промежуточных и опорных роликов. Такая схема позволяет мастерам работать с высокопрочными нержавеющими сталями и прецизионными сплавами.

В итоге заказчик получает ленту с идеально ровной поверхностью и точным соблюдением заданных геометрических параметров по всей длине рулона.

Достижение идеальной плоскостности на многовалковых станах требует применения систем активного противоизгиба валков. Инженеры используют гидравлические устройства, которые создают обратное давление на подушки валков. Это компенсирует естественный прогиб инструмента под нагрузкой. Если центр листа получается тоньше краев, автоматика корректирует положение промежуточных валков для выравнивания профиля.

Дополнительно технологи применяют зонное охлаждение: подают эмульсию на разные участки валков с разной интенсивностью. Это позволяет управлять тепловым расширением металла инструмента. Малейшее изменение температуры бочки валка на 1-2°C меняет его диаметр на несколько микрон, чего достаточно для исправления волнистости полосы.

Оператор контролирует процесс через мониторы системы АСУ ТП, которая анализирует данные с планшетных роликов. Такой многоуровневый контроль гарантирует отсутствие «коробоватости» и серповидности готового проката даже при очень больших скоростях вращения.

Многовалковые агрегаты обеспечивают самую высокую точность среди всех способов прокатки. Современные станы выдерживают допуски в пределах ±1-2 мкм при общей толщине полосы 0.1 мм. Это в 5-10 раз точнее показателей стандартных четырехвалковых машин. Такая стабильность размеров достигается за счет высокой жесткости клети и минимизации люфтов в подшипниковых узлах.

Жесткая фиксация валков предотвращает «плавание» зазора при изменении твердости входящей заготовки. Для заказчика это означает экономию материала при последующей штамповке или лазерной резке. Точный размер по всей ширине листа исключает поломку дорогостоящих штампов и гарантирует одинаковый вес готовых деталей в партии.

Высокая повторяемость результата позволяет использовать продукцию в автоматизированных сборочных линиях, где требования к геометрии заготовок максимально жесткие. Перед отгрузкой каждую партию проверяют на соответствие заданному квалитету точности с помощью бесконтактных толщиномеров.

Процесс многовалковой прокатки невозможен без мощных моталок, которые создают натяжение металла на входе и выходе из стана. Натяжение выполняет роль дополнительной силы, способствующей деформации. Оно позволяет снизить давление валков на 20-40%, что бережет ресурс инструмента и уменьшает энергопотребление.

Также натяжение стабилизирует положение полосы в зазоре, не давая ей смещаться в стороны. Это влияет на плоскостность: натянутый металл распределяется равномернее, что исключает появление складок и заломов. Системы управления станом поддерживают заданное усилие с точностью до 0.5% через управление крутящим моментом двигателей моталок. Если натяжение пропадет во время работы, полоса мгновенно потеряет форму или застрянет между валками.

Мастера рассчитывают удельное натяжение исходя из предела текучести конкретной марки стали. Правильный баланс между обжатием и растяжением гарантирует получение продукции с высокими механическими свойствами и безупречным внешним видом.

Многовалковую технологию выбирают для работы с материалами, имеющими высокое сопротивление деформации. К ним относятся титановые сплавы, вольфрамосодержащие стали и пружинные марки с высоким содержанием углерода. Этот метод незаменим для электротехнических сталей, где важно сохранить определенную магнитную структуру. Твердые сплавы на обычных станах быстро изнашивают валки и не позволяют добиться малых толщин за один проход.

Система распределяет нагрузку так, что металл течет пластично без разрушения кромок. Прокат из жаропрочных сплавов для авиации и космонавтики изготавливают исключительно этим способом. Технология подходит для плакированных материалов, где нужно прокатать два слоя разных металлов до прочного соединения.

Заказчики из сферы энергетики выбирают многовалковую прокатку для получения тончайших медных и латунных лент. Метод обеспечивает однородность химического состава и физических свойств по всему объему изделия, что исключает брак при дальнейшей эксплуатации.

В процессе прокатки выделяется огромное количество тепловой энергии из-за трения и пластической деформации. Для защиты оборудования и сохранения качества металла заводы используют принудительную циркуляцию смазочно-охлаждающих жидкостей (СОЖ). Насосные станции подают эмульсию или специальное масло под давлением до 10-15 бар через систему форсунок. Жидкость омывает рабочие и опорные валки, забирая лишнее тепло и отводя его в теплообменники.

Помимо охлаждения СОЖ выполняет роль смазки в зоне контакта, снижая коэффициент трения. Это предотвращает налипание частиц металла на инструмент и появление задиров на листе. После прохождения через стан эмульсия попадает в систему многоступенчатой очистки, где магнитные сепараторы и бумажные фильтры удаляют металлическую пыль.

Чистота охлаждающей жидкости напрямую влияет на шероховатость готового изделия. Для получения зеркальной поверхности ленты используют особо чистые масла с присадками, которые не оставляют пятен после отжига.

Предел возможностей современных многовалковых станов составляет около 0.001-0.005 мм (1-5 мкм). Получение такого тонкого материала требует проведения нескольких циклов прокатки с промежуточными отжигами в вакуумных печах. Без термообработки металл быстро наклепывается, становится хрупким и рвется при попытке дальнейшего уменьшения толщины. На финишных этапах технологи иногда применяют прокатку в два слоя (сдваивание), чтобы увеличить общую толщину пакета и избежать разрывов. После выхода из валков слои разделяют.

Такая фольга находит применение в производстве конденсаторов, аккумуляторов и литиевых элементов питания. Качество поверхности при этом должно быть идеальным: наличие даже микроскопической поры делает продукцию непригодной. Поэтому в цехах поддерживают режим особой чистоты, исключающий попадание пыли на валки.

Заказчики высоко ценят возможность получения столь тонких материалов, так как они позволяют уменьшать габариты электронных устройств без потери мощности.

Опорные валки в многовалковой клети служат фундаментом для всей системы. В отличие от рабочих валков они не контактируют с металлом напрямую, а передают на них усилие от нажимных механизмов. Главная задача опорных элементов - предотвращение упругого изгиба рабочих роликов. Без такой поддержки тонкий рабочий валок выгнулся бы под давлением металла, что сделало бы невозможным получение ровного листа.

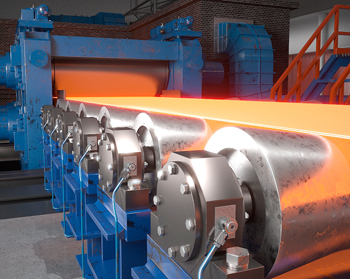

Опорные валки имеют большой диаметр и устанавливаются на прецизионные подшипники, способные выдерживать нагрузки в сотни тонн. В 12- и 20-валковых станах они располагаются слоями, образуя жесткий каркас. Инженеры изготавливают их из высоколегированных сталей с глубокой закалкой для минимизации износа.

Регулярная проверка состояния опорных узлов обязательна, так как малейшая выработка подшипника приведет к появлению вибрации и дефектов на поверхности проката. Правильное распределение усилий между всеми рядами валков гарантирует стабильную работу стана на максимальных скоростях без потери точности.

Качество поверхности готового проката полностью копирует микрорельеф рабочих валков. Для получения ленты с зеркальным блеском мастера шлифуют и полируют валки до достижения шероховатости Ra 0.05-0.1 мкм. Любая царапина или забоина на инструменте немедленно отпечатается на металле с каждым оборотом валка.

В процессе работы валки постепенно изнашиваются, теряют блеск и покрываются микротрещинами. Поэтому на производстве предусмотрен жесткий график перешлифовки инструмента. Для повышения ресурса заводы используют валки из карбида вольфрама или сталей с хромовым покрытием. Такие материалы сохраняют чистоту поверхности в 3-5 раз дольше обычных.

Если заказчику требуется матовая поверхность для лучшей адгезии краски или клея, технологи проводят специальную обработку валков дробью или лазером. Это создает на металле заданный микрорельеф. Контроль шероховатости на выходе осуществляют профилометрами. Высокая чистота поверхности исключает очаги коррозии и улучшает внешний вид конечных изделий.

6-валковый стан - промежуточное звено между универсальными и прецизионными агрегатами. В его клети над и под рабочими валками стоят промежуточные ролики, которые в свою очередь опираются на массивные валы. Эта схема позволяет эффективно управлять плоскостностью полосы за счет осевой сдвижки промежуточных валков. Такие станы хорошо подходят для выпуска листов средней толщины и лент общего назначения.

20-валковый стан - узкоспециализированное оборудование для работы с фольгой и сверхтвердыми сплавами. В нем рабочие валки имеют крошечный диаметр (всего 10-30 мм) и окружены мощной системой поддержки из 18 роликов. Такая конструкция обеспечивает абсолютную жесткость. Если 6-валковый стан выигрывает в скорости переналадки и универсальности, то 20-валковый лидирует в точности и способности выдавать минимальные толщины.

Выбор агрегата зависит от технического задания: для нержавеющей ленты 0.5 мм достаточно 6-валковой системы, а для титановой фольги 0.01 мм требуется только 20-валковый аппарат.

Современная многовалковая прокатка полностью управляется компьютерными системами. Датчики измеряют толщину полосы на входе и выходе с частотой до 1000 раз в секунду. Если система фиксирует отклонение в 1 мкм, исполнительные механизмы мгновенно меняют положение валков или корректируют натяжение. Это исключает человеческий фактор и позволяет поддерживать стабильное качество на протяжении всего рулона весом в несколько тонн.

Автоматика также следит за температурой узлов и состоянием смазки, предотвращая аварийные ситуации. В память компьютера заносят технологические карты для каждой марки стали, что сокращает время настройки при смене заказа. Программное обеспечение рассчитывает оптимальные режимы обжатия для достижения нужных механических свойств металла.

Для заказчика автоматизация означает гарантию того, что первый и последний метры в партии будут идентичны по всем параметрам. Цифровой контроль позволяет формировать электронный паспорт на каждый рулон с графиками толщины и плоскостности, что важно для ответственных отраслей промышленности.

После завершения прокатки тонкая лента и фольга становятся очень уязвимыми к воздействию влаги и кислорода. Для защиты продукции предприятия применяют консервацию специальными маслами. На выходе из стана установлены роликовые промасливатели, которые наносят тонкий слой антикоррозийного состава. Если заказчику требуется сухая поверхность, ленту упаковывают в герметичные полиэтиленовые мешки с добавлением осушителей (силикагеля).

Для особо ответственных деталей используют ингибированную бумагу, которая выделяет пары, блокирующие процессы окисления. Рулоны плотно обматывают стрейч-пленкой и укладывают в деревянные ящики для исключения механических повреждений при транспортировке. Торцы рулонов защищают пластиковыми или картонными крышками, чтобы избежать заминов кромок.

Правильное хранение на сухих складах при стабильной температуре позволяет сохранять товарный вид проката до 6-12 месяцев. Перед использованием в производстве масло можно легко удалить в щелочных моечных машинах или с помощью ультразвука, не оставляя следов на поверхности металла.
