Строгальная обработка

Строгальная обработка обеспечивает высокую линейную точность при работе с длинными и узкими поверхностями, потому что инструмент совершает прямолинейные движения без вращения. Когда применяют фрезу, возникают радиальные биения и сложные тепловые деформации в зоне контакта многочисленных зубьев с металлом.

Строгальный резец снимает стружку равномерно на всей длине хода, что гарантирует идеальную плоскостность станин и длинных направляющих для станков. Это позволяет получать поверхности с минимальными внутренними напряжениями, так как резание происходит на умеренных скоростях без резких ударов. Затраты на покупку и заточку одного строгального резца в разы ниже стоимости набора фрезерных головок со сменными твердосплавными пластинами. Экономия на дорогой оснастке делает подобную технологию востребованной при выполнении разовых заказов или при первичной подготовке крупных партий простых заготовок.

Технология подходит для обработки жаропрочных сплавов и сталей с высокой вязкостью, которые быстро выводят из строя вращающийся инструмент. Металл в зоне контакта со строгальным резцом нагревается значительно меньше, потому что массивный держатель инструмента имеет большие габариты и эффективно отводит тепло от режущей кромки. Когда требуется снять толстый слой металла за один проход, строгальный станок демонстрирует высокую мощность и механическую стабильность.

Точность обработки на строгальных станках соответствует 2-3 классу, что позволяет выдерживать линейные размеры с погрешностью от 0.02 до 0.05 мм. Эти показатели достигаются за счет жесткой конструкции станины и отсутствия вибраций, которые характерны для высокоскоростного вращающегося инструмента.

Когда производят финишную отделку, применяют широкие лопаточные резцы с малой подачей на ход ползуна или стола. Такой подход исключает появление микроскопических волн на поверхности металла и гарантирует прямолинейность направляющих на длине в несколько метров. Настройку глубины резания выполняют с помощью прецизионных винтовых пар суппорта, которые имеют цену деления шкалы 0.01 мм. Контроль параметров готового изделия проводят после полного остывания металла для исключения ошибок из-за теплового расширения.

Качество геометрии заготовки напрямую зависит от правильной фиксации на рабочем столе, потому что малейшее смещение под нагрузкой ведет к браку. Для закрепления применяют стальные прихваты, упоры и специальные прижимные планки, которые распределяют усилие равномерно по всей площади основания. Когда обрабатывают тонкие листы, для предотвращения выгибания материала в центре используют магнитные плиты или вакуумные столы.

Чистота поверхности после прохода резца определяется радиусом закругления его вершины, величиной подачи и скоростью рабочего хода. При черновой строжке шероховатость составляет около Ra 6.3, так как основная цель процесса - быстрый съем лишнего припуска.

Когда приступают к чистовым операциям, подачу уменьшают до 0.1-0.2 мм на один двойной ход ползуна. Это позволяет получить гладкую поверхность с параметром Ra 1.6 или даже Ra 0.8, что сравнимо с результатами качественного шлифования. Применение смазочно-охлаждающих жидкостей на масляной основе предотвращает налипание микрочастиц металла на режущую кромку и защищает зеркало детали от глубоких царапин. Тип стружки также влияет на финишный блеск: сливная стружка указывает на оптимальный режим работы и правильную геометрию заточки.

Материал заготовки играет важную роль в формировании микрорельефа, потому что хрупкий чугун и вязкая сталь режутся по разным физическим законам. При строгании чугуна образуется стружка скалывания, которая оставляет после себя чистую поверхность без заусенцев и наклепа. Вязкие металлы требуют резцов с большим передним углом для облегчения схода материала и снижения трения в зоне контакта. На шероховатость негативно влияют люфты в соединениях суппорта и ползуна, которые вызывают дрожание инструмента при врезании.

Для строгания металла используют специальные резцы с изогнутой державкой, потому что такая форма предотвращает врезание инструмента в заготовку при случайном увеличении нагрузки. Когда резец встречает твердое включение в металле, изогнутый стержень слегка пружинит назад, что спасает кромку от мгновенного скола.

По направлению подачи инструменты делят на правые и левые, а по назначению — на проходные, подрезные, чистовые и прорезные. Для черновой обработки выбирают резцы с пластинами из твердого сплава ВК8 или Т5К10, которые выдерживают высокие температуры и ударные нагрузки. Чистовые работы выполняют инструментом из быстрорежущей стали Р6М5 или Р18, так как эти марки позволяют получить более острую и долговечную режущую кромку.

Прорезные и канавочные резцы имеют узкую рабочую часть и служат для создания пазов, шлицев или разделки кромок под сварку. Когда требуется создать фасонную поверхность сложной формы, заказывают изготовление специальных фасонных резцов, профиль которых полностью повторяет контур детали. Установка инструмента в суппорт требует точной выверки по высоте центра, чтобы угол резания оставался оптимальным на всей длине прохода.

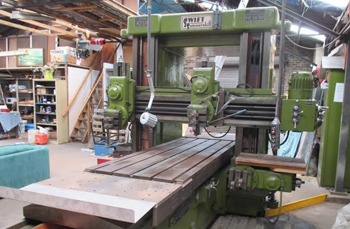

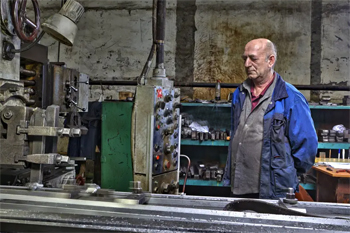

В продольно-строгальных машинах главный рабочий ход совершает стол вместе с закрепленной на нем заготовкой, а резцы остаются неподвижными в суппортах. Подобная компоновка позволяет обрабатывать очень крупные и тяжелые детали весом до 10-20 т и длиной до 6 м. Станок может иметь несколько суппортов на портале, что дает возможность строгать одновременно горизонтальные и вертикальные плоскости за один проход.

Такие гиганты занимают огромные площади в цехе, потому что траектория движения стола требует свободного пространства с обеих сторон от станины. Продольное строгание выбирают для обработки массивных плит, рам прессов и станин других металлорежущих станков. Процесс отличается высокой мощностью резания и стабильностью при снятии больших припусков.

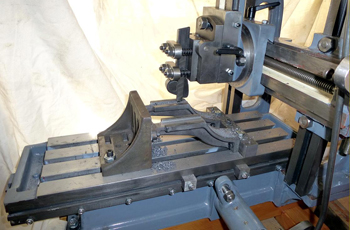

Поперечно-строгальные станки имеют другую механику: здесь резец закрепляют в ползуне, который совершает возвратно-поступательные движения над заготовкой. Сама деталь находится на столе, который перемещается только в направлении подачи после каждого рабочего хода ползуна. Оборудование имеет более компактные размеры и предназначено для обработки небольших изделий длиной до 1000 мм.

Поперечное строгание удобно для нарезки канавок, шлицев, обработки коротких плоскостей и формирования профильных поверхностей на мелких заготовках. Такие станки универсальны, просты в обслуживании и находят применение в ремонтных мастерских и на мелкосерийных производствах.

Строгальная обработка кромок - самый надежный способ создания V-образных или U-образных фасок на толстых стальных листах перед сварочными работами. Кромкострогальные станки обеспечивают идеальную прямолинейность края на всей длине листа, что невозможно достичь при ручной газовой или плазменной резке.

Когда резец снимает металл, он полностью удаляет слой окалины и окислов, которые могут вызвать появление пор и непроваров в сварном шве. Полученный профиль имеет точный угол скоса и ровное притупление, что гарантирует равномерное заполнение стыка расплавленным металлом. Подобная подготовка обязательна при производстве сосудов под давлением, мостовых конструкций и корпусов судов из сталей толщиной от 10 до 100 мм.

В процессе строжки кромок исключается термическое воздействие на основной материал, поэтому структура стали не меняется в зоне будущего шва. Это важно для легированных и высокопрочных сплавов, которые склонны к образованию закалочных трещин при нагреве. Станок позволяет обрабатывать одновременно пачку листов, что значительно повышает общую производительность труда в заготовительном цехе. Резцы для таких работ имеют усиленную конструкцию и позволяют снимать фаску за несколько проходов с высокой скоростью.

Для создания внутренних пазов, шпоночных канавок и шлицев используют специальные долбежные головки или поперечно-строгальные станки с длинным вылетом ползуна. Резец закрепляют на конце массивной оправки, которая может проникать внутрь отверстия на глубину до 500-800 мм.

Этот метод позволяет обрабатывать закрытые полости, где применение фрезерного инструмента невозможно из-за ограничений по диаметру или доступу. Движение ползуна обеспечивает строго прямолинейный профиль паза по всей его длине без отклонений от оси. Точность ширины канавки контролируют подбором резца соответствующего размера или несколькими последовательными проходами с боковым смещением стола.

Внутреннее строгание требует жесткой фиксации инструмента, потому что длинный вылет оправки провоцирует возникновение вибраций и отжим резца. Чтобы избежать поломки, применяют пониженные скорости резания и обильную смазку зоны обработки для снижения трения. Когда требуется создать многогранное отверстие из круглого, заготовку устанавливают в делительную головку для точного поворота на заданный угол. После строгания получаются качественные посадочные места для шпонок в тяжелых маховиках, муфтах и зубчатых колесах большого диаметра.

Строганию подлежат практически все конструкционные материалы: от мягкого алюминия и меди до высокопрочного чугуна и закаленных сталей. Серый чугун считается идеальным материалом для этого процесса, так как образует мелкую стружку скалывания и не требует больших усилий резания.

Инструментальные и легированные стали тоже успешно обрабатывают на строгальных станках, подбирая соответствующие марки твердых сплавов для резцов. Цветные металлы требуют высоких скоростей хода и очень острой заточки кромки для предотвращения задиров и налипания материала на инструмент. Когда работают с нержавеющей сталью, учитывают ее склонность к наклепу и применяют обильное охлаждение для защиты режущей части.

Высокопрочные сплавы с твердостью до 40-45 HRC строгают на пониженных скоростях с использованием резцов, которые имеют отрицательные углы атаки. Это позволяет инструменту эффективно внедряться в твердый слой металла без мгновенного разрушения пластины. Титановые сплавы требуют особого внимания из-за низкой теплопроводности, поэтому для них выбирают режимы с частыми паузами для остывания инструмента. Пластичные металлы, такие как свинец или баббит, обрабатывают широкими резцами для получения зеркальной поверхности вкладышей подшипников.

Обработка поверхностей с отверстиями, пазами или окнами - сильная сторона строгального метода, потому что резец легко переносит моменты выхода из металла и повторного входа. В отличие от фрезерования при строгании отсутствуют резкие удары каждого зуба о край детали, которые могут привести к поломке дорогой фрезы. Резец просто прекращает резание в зоне пустоты и плавно начинает его снова, когда ползун или стол продолжают свое движение.

Конструкция станины и суппорта эффективно поглощает динамические нагрузки, возникающие при входе инструмента в материал. Эта особенность делает строгание незаменимым для выравнивания плоскостей на литых корпусах редукторов и станинах со сложным рельефом.

Для предотвращения выкрашивания металла на краях отверстий применяют резцы с определенным углом наклона режущей кромки. Это обеспечивает постепенное врезание инструмента в заготовку и снижает вероятность появления заусенцев и сколов на кромках. Когда обрабатывают прерывистые поверхности на высоких скоростях, для смягчения толчков используют специальные демпфирующие устройства в приводе ползуна. Точность обработки при этом не страдает, так как станок сохраняет заданную траекторию хода независимо от наличия пустот в металле.

Основной источник шума в строгальных станках - работа кулисного или реечного механизма, который преобразует вращение мотора в прямолинейное движение массивных узлов. Когда ползун или стол достигают крайней точки и начинают движение в обратную сторону, возникают огромные инерционные силы. Эти нагрузки вызывают характерные стуки и гул, которые передаются на фундамент и окружающие конструкции через станину.

Звук также появляется в момент врезания резца в металл, особенно если заготовка имеет неровную поверхность или корку после литья. Вибрация возникает при недостаточном натяге в направляющих или при слишком большом вылете инструмента из суппорта.

Для снижения уровня шума на современных предприятиях станки устанавливают на специальные виброизолирующие опоры или глубокие бетонные фундаменты. Регулярная смазка всех подвижных соединений и коробок передач помогает уменьшить трение и убрать высокочастотные писки. Когда выбирают режимы резания, стараются избегать резонансных частот, при которых амплитуда колебаний станка резко возрастает. Массивная станина из серого чугуна сама по себе служит отличным демпфером, который поглощает значительную часть паразитных звуковых волн.

Ползун - главный исполнительный орган поперечно-строгального станка, который несет на себе суппорт с режущим инструментом. Он совершает возвратно-поступательные движения по горизонтальным направляющим станины, обеспечивая процесс срезания стружки с металла.

Жесткость ползуна имеет решающее значение для точности обработки, потому что под нагрузкой он не должен прогибаться или отклоняться от заданной траектории. Внутри него часто располагают механизмы автоматического подъема резца при обратном ходе для защиты кромки от лишнего трения. Длина хода ползуна настраивается в зависимости от габаритов заготовки для минимизации потерь времени на холостые перемещения.

Направляющие обеспечивают прямолинейность движения всех мобильных частей станка и принимают на себя все силы резания и инерции. Их изготавливают с высокой точностью и подвергают закалке для повышения износостойкости при постоянном трении. При обслуживании следят за чистотой этих поверхностей и отсутствием на них стружки, которая может оставить глубокие задиры. Регулировка зазоров в направляющих с помощью клиньев позволяет устранить люфты и вернуть станку паспортную точность после многих лет эксплуатации.

Строгание - эффективный метод удаления избытков наплавленного металла и выравнивания поверхностей после сварки крупных узлов. Резец легко срезает неровные наплывы, брызги и шлаковые включения, превращая грубое соединение в гладкую и ровную плоскость.

В отличие от шлифования ручными машинками строгальный станок обеспечивает идеальную прямолинейность шва на всем протяжении детали. Это особенно важно для стыков, которые будут служить базовыми поверхностями для последующего монтажа оборудования или других элементов конструкции. Процесс позволяет контролировать глубину съема металла, исключая опасное утонение основного листа в зоне термического влияния.

При строжке сварных соединений используют резцы с повышенной прочностью, так как наплавленный металл часто имеет неоднородную твердость. Станок легко справляется с перепадами сопротивления материала, сохраняя заданную геометрию прохода. После строгания на металле не остается абразивной пыли и внедренных частиц шлифовальных кругов, что улучшает условия для последующей окраски или гальванического покрытия. Визуальный контроль зачищенного шва помогает обнаружить скрытые дефекты, такие как поры или трещины, которые раньше скрывались под чешуйками сварки.

Низкая себестоимость строгальной обработки складывается из дешевизны режущего инструмента и простоты настройки оборудования под разные задачи. Для начала работы не требуется изготовление сложных программ для ЧПУ или покупка дорогостоящих фрезерных головок под каждый радиус.

Слесарь настраивает упоры и выставляет длину хода ползуна за несколько минут, что позволяет быстро переходить от одной детали к другой. Резцы для строгания можно многократно перетачивать вручную на обычном заточном станке, что сводит затраты на оснастку к минимуму. Гибкость делает технологию идеальной для ремонтных цехов и предприятий, которые выпускают продукцию небольшими партиями по индивидуальным чертежам.

Станки для строгания обладают огромным ресурсом и высокой ремонтопригодностью, что позволяет эксплуатировать их десятилетиями без потери характеристик. Простота механики исключает зависимость от импортных электронных компонентов и сложного программного обеспечения. Энергопотребление строгальных машин в пересчете на объем снятого металла часто ниже, чем у аналогичных фрезерных центров. Когда требуется обработать одну или две крупные заготовки, строгание выигрывает по времени подготовки и общей стоимости процесса.
