Кузнечные станки

Кузнечный молот передает накопленную кинетическую энергию через мгновенный удар тяжелой падающей части по неподвижной заготовке. Скорость соударения достигает 9 м/с, поэтому деформация происходит очень быстро и охватывает преимущественно поверхностные слои металла.

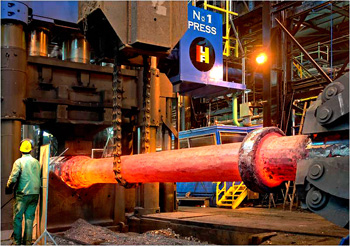

Гидравлический или механический пресс воздействует на сталь плавно и развивает максимальное усилие в самом конце рабочего хода. Давление проникает в глубокие слои поковки, когда нужно равномерно изменить структуру крупного слитка. При ударной нагрузке металл течет в стороны, так как вся энергия гасится в зоне контакта бойка с поверхностью.

Статическое давление пресса позволяет точно контролировать скорость течения материала, чтобы исключить появление внутренних трещин и разрывов. Такое оборудование выбирают для изготовления ответственных деталей весом более 10 т, когда мощности обычного пневматического молота не хватает для полной проработки сечения. Молоты лучше подходят для создания мелких и средних поковок, потому что они обеспечивают высокую скорость обработки и позволяют оперативно менять форму изделия.

Станки для холодной ковки проектируют для работы с низкоуглеродистой сталью, медью, алюминием и разными сплавами на основе латуни. Материал должен иметь высокую пластичность, так как при комнатной температуре сопротивление деформации возрастает в несколько раз. Обычный стальной пруток диаметром до 20 мм легко гнется и скручивается без предварительного нагрева в горне.

Если использовать высокоуглеродистые или легированные составы, инструмент быстро сломается или заготовка просто лопнет при создании крутого изгиба. Для получения витых декоративных элементов или сложных корзинок выбирают мягкий металл без внутренних напряжений. Когда металл проходит через вальцы или блоки скручивания без нагрева, его прочность увеличивается из-за эффекта наклепа. Поверхность становится более твердой и звонкой, хотя пластичность при этом значительно падает.

После завершения цикла механической обработки готовые изделия иногда помещают в печь для отжига, чтобы снять структурные напряжения и вернуть материалу исходную вязкость. Такой метод выбирают для серийного производства заборов, решеток или парковой мебели, когда не требуется изменять толщину заготовки по всей ее длине.

Для определения нужной мощности оборудования учитывают площадь поперечного сечения заготовки и химический состав конкретной марки стали. Чтобы согнуть или закрутить тонкий пруток, достаточно усилия до 40 т, которое создают компактные электромеханические устройства.

Если планируют массовый выпуск тяжелых деталей для машиностроительной отрасли, выбирают агрегаты с номинальным усилием от 600 т до 2500 т. Сопротивление металла при температуре +1200℃ снижается примерно в 10 раз, но для преодоления сил трения и деформации все равно требуются огромные нагрузки. Ошибка в расчетах приведет к получению бракованной продукции или серьезной поломке станины из-за возникновения высоких напряжений в узлах конструкции.

Запас прочности кузнечной машины должен составлять минимум 25% от максимального расчетного усилия для конкретной технологической операции. Такое решение исключает работу механизмов на пределе возможностей, что значительно продлевает срок эксплуатации подшипников и уплотнений. Если на производстве изготавливают поковки разного веса, целесообразно приобрести универсальный молот с массой падающих частей 250-400 кг.

Индукционные горны обеспечивают очень быстрый и равномерный нагрев заготовок по всему объему за счет воздействия переменного магнитного поля. Металл достигает нужной температуры в 3 раза быстрее, чем в традиционной газовой печи, где тепло передается от продуктов сгорания к поверхности.

Такой метод исключает образование толстого слоя окалины, который портит чистоту поверхности и ускоряет износ дорогостоящих штампов. Поскольку нагрев происходит внутри самого материала, окружающий воздух в цехе остается прохладным и условия труда становятся более комфортными. Энергия расходуется только в моменты нахождения детали внутри индуктора, что дает значительную экономию электричества при мелкосерийном производстве.

Газовое оборудование требует длительного времени на предварительный разогрев футеровки перед началом каждой смены. Индукционные установки готовы к работе мгновенно после включения питания и позволяют точно контролировать температуру с точностью до 5℃. Когда технологический процесс требует строгого соблюдения температурного интервала для легированных сталей, выбирают именно электрический способ нагрева.

Радиально-ковочные машины позволяют получать детали с допусками по диаметру в пределах 0,1 мм на метр длины. Такого результата достигают благодаря одновременному воздействию 4 бойков, которые совершают до 1000 ударов в минуту.

Заготовка совершает вращательное и поступательное движение, поэтому металл деформируется равномерно по всей окружности. Этот способ обработки заменяет предварительную обточку на токарном станке и экономит до 20% материала за счет отсутствия стружки. Поверхность получается гладкой и не имеет дефектов в виде винтовых линий или граней, которые часто возникают при обычной ковке.

Высокая точность позиционирования инструмента позволяет изготавливать ступенчатые валы и полые детали со сложной геометрией внутренних полостей. Когда используют программное управление, станок автоматически меняет вылет бойков по ходу движения заготовки для формирования нужного профиля. Радиальную ковку применяют для производства осей, шпинделей и ствольных заготовок, где требования к прямолинейности и соосности очень строги.

Установка кузнечного молота требует подготовки массивного железобетонного основания, которое должно гасить ударные вибрации и препятствовать их передаче на соседние станки. Масса такого фундамента обычно в 10 раз превышает общую массу самого оборудования вместе с падающими частями.

Между станиной и бетонным блоком обязательно размещают специальные виброгасящие прокладки из технической резины или многослойного дерева. Если проигнорировать эти нормы, энергия удара начнет разрушать стены здания и выведет из строя высокоточные станки в радиусе 30 м. Глубину заложения фундамента рассчитывают исходя из типа грунта и мощности конкретной модели молота.

Для изоляции основания по всему периметру оставляют зазор шириной 100 мм, который заполняют сухим песком или минеральной ватой. Такая конструкция создает эффект независимого блока, который совершает микроколебания без воздействия на основной пол производственного цеха. Если оборудование размещают вблизи жилых застроек или лабораторий, под нижнюю плиту фундамента иногда монтируют пружинные виброизоляторы.

Для обработки титановых сплавов подходят обычные гидравлические прессы и молоты, но технологический процесс имеет ряд серьезных особенностей. Титан обладает низкой теплопроводностью и высокой химической активностью, поэтому при нагреве на воздухе он быстро впитывает кислород и водород. На поверхности образуется хрупкий альфированный слой, который необходимо удалять механическим способом после завершения ковки.

Температурный интервал обработки очень узкий и составляет всего 150℃, что требует постоянного контроля нагрева заготовки. Если металл остынет ниже критической отметки, в его структуре появятся трещины и деталь станет непригодной для использования.

Бойки и штампы предварительно прогревают до +400℃, чтобы исключить быструю потерю тепла заготовкой при контакте с холодным инструментом. Скорость деформации на прессах выбирают минимальную, потому что титан чувствителен к скорости нагружения и может разрушиться при резком ударе. Для защиты поверхности применяют специальные стеклоэмалевые покрытия, которые выполняют роль смазки и барьера для газов.

Срок службы кузнечных бойков и штампов зависит от материала заготовок, температуры нагрева и интенсивности эксплуатации оборудования. При работе с обычными конструкционными сталями качественная оснастка выдерживает от 5000 до 15000 рабочих циклов до появления первых признаков износа. Твердосплавные вставки служат в 5 раз дольше, но они боятся резких ударных нагрузок и требуют бережного обращения.

Когда на поверхности инструмента появляются глубокие вмятины, сколы или следы выкрашивания металла, его отправляют на восстановление. Несвоевременная замена оснастки приводит к нарушению геометрии деталей и увеличению процента брака на производстве.

Чтобы продлить ресурс инструмента, используют системы принудительного охлаждения и подачу графитовой смазки в зону контакта. Это снижает термическую усталость металла, который постоянно переходит из холодного состояния в раскаленное при соприкосновении с поковкой. Состояние рабочих поверхностей проверяют в начале каждой смены, когда проводят визуальный осмотр на наличие трещин. Если износ не превышает 2 мм, бойки восстанавливают методом автоматической наплавки специальными износостойкими электродами с последующей шлифовкой.

Ковочные вальцы выполняют функцию предварительного распределения металла по длине заготовки перед ее подачей в основной штамп. Этот процесс называют вальцовкой, и он позволяет получить фасонную заготовку с переменным сечением из обычного квадратного прутка. За один проход между вращающимися секторами диаметр металла уменьшается, а его длина увеличивается до заданных параметров.

Такое оборудование работает очень быстро и синхронизируется с манипуляторами, которые перемещают детали по конвейеру. Применение вальцов исключает образование излишков металла и облоя, что экономит до 15% дорогостоящего сплава.

Инструмент представляет собой валы со сменными ручьями, форма которых соответствует требуемому профилю изделия. Когда заготовка проходит через зазор, она приобретает очертания, максимально приближенные к финишным размерам готовой поковки. Это снижает нагрузку на основной кузнечный пресс и защищает его от преждевременного износа из-за неравномерного давления. Вальцы часто встраивают в автоматические линии по производству гаечных ключей, шатунов двигателей и рычагов автомобильной подвески.

Современные гидравлические прессы функционируют при рабочем давлении масла в диапазоне от 20 МПа до 32 МПа в зависимости от модели и назначения. Главный насос нагнетает жидкость в цилиндры, создавая усилие, которое передается на подвижную траверсу с закрепленным инструментом. Если давление падает ниже установленной нормы, скорость перемещения бойка снижается и станок не может развить заявленную мощность.

Для поддержания стабильных параметров в систему устанавливают гидроаккумуляторы, которые сглаживают пульсации и компенсируют пиковые расходы масла. Состояние рабочей среды контролируют с помощью датчиков, которые автоматически отключают питание при перегреве или загрязнении жидкости.

Масло должно иметь определенную вязкость и содержать присадки против пенообразования, чтобы исключить появление воздушных пробок в магистралях. При температуре выше +60℃ свойства смазки ухудшаются, поэтому в конструкцию обязательно включают систему принудительного охлаждения с теплообменником. Тонкая фильтрация удаляет металлические частицы и пыль, которые могут повредить прецизионные зеркала цилиндров и уплотнительные манжеты.

Пневматический привод молотов считается самым простым и дешевым в обслуживании, но требует наличия мощной компрессорной станции. Энергия сжатого воздуха обеспечивает высокую частоту ударов, что удобно для быстрой обработки небольших деталей вручную. Однако коэффициент полезного действия таких машин редко превышает 15%, так как большая часть энергии уходит на нагрев воздуха и потери в клапанах.

Гидравлический привод гораздо экономичнее и позволяет развивать колоссальные усилия при компактных размерах самих агрегатов. Он обеспечивает плавное движение и точное позиционирование бойка, что необходимо для сложной объемной штамповки.

Электромеханические станки с кривошипным механизмом обладают самой высокой производительностью при серийном выпуске однотипной продукции. Они потребляют электричество только в момент совершения рабочего хода, а инерция маховика помогает преодолевать пиковые сопротивления металла.

Современные сервоприводы позволяют гибко настраивать скорость на каждом этапе цикла, что снижает затраты энергии на 30% по сравнению с классическими схемами. Выбор конкретного типа двигателя зависит от специфики производства и стоимости энергоресурсов в регионе.

Масса падающих частей определяет потенциальную энергию удара, которую станок способен передать заготовке для ее деформации. В этот параметр включают вес бабы, верхнего бойка и штока, которые движутся вниз под действием силы тяжести и давления воздуха. Чем тяжелее этот узел, тем более крупные сечения металла молот сможет проковать за один проход без пережога материала.

Для работы с художественной ковкой используют модели с весом от 50 кг до 150 кг, которые позволяют наносить легкие и точные удары. В тяжелом машиностроении применяют гигантов с массой подвижных элементов более 5 т, способных формовать заготовки толщиной 500 мм.

Увеличение веса падающей части позволяет сократить количество ударов, необходимых для придания детали нужной формы. Это сохраняет тепло внутри металла и предотвращает его остывание до опасных температур, когда пластичность резко падает. При расчете параметров учитывают, что энергия удара растет пропорционально массе и квадрату скорости в момент соприкосновения. Слишком тяжелый боек на слабом фундаменте вызовет быструю осадку основания и деформацию направляющих самой машины.

Главный враг кузнечного инструмента — термическая усталость, которая возникает из-за резких перепадов температур в зоне контакта. Поверхность штампа при соприкосновении с поковкой нагревается до +600℃, а затем быстро остывает при подаче охлаждающей смеси.

Для борьбы с этим явлением используют специальные жаропрочные стали с высоким содержанием хрома, вольфрама и молибдена. Эти элементы сохраняют твердость материала даже при длительном термическом воздействии и препятствуют образованию сетки разгара. Регулярная очистка зеркала штампа от окалины также продлевает его жизнь, так как твердые частицы оксидов действуют как абразив.

Автоматические системы напыления технологической смазки создают на поверхности инструмента тонкий защитный слой, который снижает трение и теплопередачу. В состав таких смесей входит графит или дисульфид молибдена, способные работать при экстремальных нагрузках без потери свойств. Если технологический процесс позволяет, перед подачей на станок заготовку предварительно очищают от окалины на специальной установке.
