Прессовые станки

Несущая станина - массивная металлическая основа, которая поглощает колоссальные вибрации и динамические удары при каждом рабочем цикле. Основную конструкцию отливают из высокопрочного чугуна или сваривают из толстых стальных плит толщиной от 50 до 120 мм.

Внутри рамы обязательно располагают многочисленные ребра жесткости, потому что они предотвращают упругую деформацию корпуса при достижении пиковых усилий в 100 т и выше. Металл обязательно проходит процедуру многократного термического отпуска или длительного искусственного старения, чтобы полностью снять внутренние напряжения после сварки или литья. Такая технологическая подготовка гарантирует сохранение геометрической точности станка в течение 25 лет интенсивной эксплуатации на производстве.

Поверхности для монтажа подвижных узлов и направляющих подвергают финишной шлифовке и поверхностной закалке, чтобы исключить износ металла. Основание станка снабжают глубокими анкерными колодцами для жесткой фиксации к массивному фундаменту цеха. Вес рамы составляет не менее 70% от общей массы прессового оборудования, так как инерция станины напрямую влияет на качество и точность готовых изделий.

Рамы С-образного типа имеют открытый зев, который обеспечивает оператору свободный доступ к рабочей зоне с трех сторон. Такая конфигурация упрощает установку крупногабаритных штампов и позволяет обрабатывать длинные полосы металла поперек станины.

Но открытая конструкция обладает меньшей жесткостью на кручение, потому что при максимальном давлении консольные части могут немного расходиться в стороны. Чтобы минимизировать этот эффект, производители увеличивают толщину боковых стенок и применяют легированные стали с высоким модулем упругости. Эти прессы выбирают для вырубных и гибочных работ на заготовках малой и средней толщины, когда удобство загрузки имеет приоритетное значение для темпа производства.

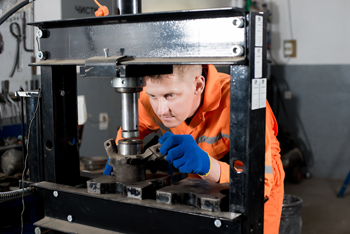

Н-образные или закрытые станины состоят из двух мощных стоек, которые жестко связывают верхнюю траверсу и нижний стол в единый замкнутый контур. Такая схема полностью исключает перекос ползуна под нагрузкой, так как усилия распределяют равномерно по четырем направляющим колонкам. Закрытые рамы позволяют работать с усилиями свыше 500 т и гарантируют идеальную параллельность инструмента в момент соприкосновения с металлом.

Направляющие узлы обеспечивают строго линейное перемещение ползуна и предотвращают его боковое смещение при возникновении эксцентрических нагрузок. В современных станках применяют восьмигранные или четырехгранные системы скольжения, которые полностью охватывают подвижный орган по всей длине хода.

Материалами для рабочих поверхностей служат антифрикционный бронзовый сплав или специальные полимерные накладки с низким коэффициентом трения. Точная регулировка зазоров в этих узлах исключает раскачивание инструмента, потому что даже отклонение в 0.05 мм может привести к поломке дорогостоящего штампа. Инженеры предусматривают возможность тонкой настройки каждой планки при помощи клиновых механизмов или калиброванных прокладок.

Длина направляющих должна значительно превышать величину рабочего хода, чтобы ползун сохранял стабильность в любой точке своего пути. Поверхности планок на станине подвергают лазерной закалке и шлифовке до зеркального блеска для снижения износа в паре трения. Система также выполняет роль теплового компенсатора, который сохраняет точность размеров при нагреве оборудования во время длительной многосменной работы.

Автоматическая система включает центральную насосную станцию, сеть распределительных клапанов и датчики контроля потока в каждой точке трения. Насос подает масло или консистентную смазку по магистралям к подшипникам коленчатого вала, направляющим ползуна и узлам привода.

Программируемый контроллер управляет интервалами подачи в зависимости от количества ходов станка или от времени его непрерывной работы. Такой подход исключает человеческий фактор, потому что техника самостоятельно определяет потребность в смазочном материале для каждого механизма. Масло выполняет не только антифрикционную функцию, но и эффективно отводит тепло от нагруженных узлов, а также вымывает мелкие частицы продуктов износа и пыли.

Распределительные питатели дозируют объем жидкости с точностью до миллиграмма, что предотвращает избыточное загрязнение рабочей зоны и экономит расходные материалы. Если в одной из магистралей происходит обрыв или засор, датчик давления мгновенно передает сигнал тревоги и блокирует запуск пресса. Это предотвращает возникновение задиров на поверхностях и исключает дорогостоящий ремонт главных валов и вкладышей.

Классические прессы оснащают электрическими двигателями, которые передают энергию через клиноременную передачу на массивный маховик. В такой схеме маховик накапливает кинетическую энергию во время холостого хода и отдает ее в момент деформации металла, что позволяет использовать моторы умеренной мощности. Взаимодействие между маховиком и валом обеспечивает фрикционная муфта, которую включают при помощи сжатого воздуха или гидравлического давления.

Этот тип привода отличается высокой надежностью и простотой обслуживания, поэтому его активно применяют в кривошипных и эксцентриковых станках для массового производства. Конструкция включает надежный тормоз, который останавливает ползун в верхней мертвой точке сразу после завершения рабочего цикла.

Высокотехнологичные сервоприводные прессы работают без использования маховика и муфты сцепления, так как ползун перемещают мощные моментные двигатели. Электроника позволяет полностью контролировать скорость и положение инструмента в любой точке хода, что открывает возможности для создания сложных алгоритмов деформации. Оператор может запрограммировать замедление в момент контакта с заготовкой в нижней точке. Сервопривод потребляет энергию только во время полезной работы.

Гидравлический предохранитель защищает станину и механизмы пресса от разрушения при возникновении критических перегрузок в рабочей зоне. Устройство представляет собой полость с маслом внутри ползуна, которая заперта быстродействующим клапаном под определенным давлением.

Когда усилие прессования превышает заданный порог из-за неправильной установки штампа или попадания двух заготовок сразу, клапан мгновенно открывается. Масло сбрасывают в расширительный бак, и ползун проваливается на несколько миллиметров, прекращая воздействие на инструмент и детали станка. Подобная реакция происходит за тысячные доли секунды, что намного эффективнее механических разрывных шайб, которые использовали в старых моделях.

После срабатывания защиты электроника блокирует дальнейшую работу и выводит сообщение об ошибке на экран оператора. Для возврата в рабочее состояние достаточно нажать кнопку сброса, после чего насос снова закачивает масло в полость и восстанавливает нужное давление. Система позволяет настраивать порог срабатывания под конкретный технологический процесс, обеспечивая сохранность дорогостоящей оснастки.

Фиксацию нижней части штампа к подштамповой плите выполняют при помощи Т-образных болтов и прижимных планок или автоматических гидравлических зажимов. Плита имеет сеть профрезерованных пазов, которые позволяют устанавливать оснастку разного размера строго по центральной оси пресса. Болты изготавливают из высокопрочных сталей и затягивают с определенным моментом, чтобы исключить смещение инструмента во время вибраций и ударов.

В современных автоматизированных линиях применяют быстросъемные системы, где штамп фиксируют мощные гидроцилиндры по команде с пульта управления. Это сокращает время переналадки с нескольких часов до 10-15 минут, что крайне важно при мелкосерийном производстве деталей.

Верхнюю половину штампа крепят к ползуну через хвостовик или при помощи фланцевых соединений по периметру инструмента. Важно обеспечить идеальную соосность обеих частей, поэтому в конструкции часто используют направляющие колонки и втулки внутри самого штампа. Плоскости ползуна и стола проходят обязательную проверку на параллельность, так как перекос в 0.1 мм вызовет быстрый износ режущих кромок и брак продукции.

Маховик пресса выполняет функцию механического аккумулятора энергии, который стабилизирует работу двигателя при пиковых нагрузках. Во время холостого хода ползуна электродвигатель постепенно раскручивает тяжелый стальной диск до номинальных оборотов, запасая кинетическую энергию.

В момент соприкосновения инструмента с металлом маховик мгновенно отдает накопленную силу, помогая преодолеть сопротивление заготовки без резкого падения скорости. Это позволяет устанавливать на пресс моторы, мощность которых в 5-10 раз меньше мгновенного усилия прессования в нижней точке.

Диск изготавливают из качественных поковок и подвергают тщательной динамической балансировке для исключения радиального биения на высоких скоростях вращения. Узел монтируют на подшипниках качения большой грузоподъемности, которые способны выдерживать длительную работу в условиях вибраций.

Передачу вращения на главный вал осуществляют через фрикционную муфту, и она позволяет быстро подключать и отключать силовой поток. В конструкции предусматривают защитный кожух из толстой стали, который предотвращает травмирование персонала и удерживает детали при случайном разрушении вала.

Массивный фундамент и системы виброизоляции отсекают динамические удары пресса от конструкций здания и точного измерительного оборудования. При работе станка возникают мощные сейсмические волны, которые могут вызвать появление трещин в стенах цеха или нарушить настройку соседних станков с ЧПУ.

Основание под пресс проектируют как отдельный железобетонный блок, который полностью изолируют от основного пола слоем песка или специальных полимерных материалов. Глубина заложения такого фундамента может достигать 2 м и более в зависимости от веса оборудования и усилия прессования. В бетон закладывают стальные анкерные шпильки, которые жестко фиксируют станину и предотвращают ее смещение при интенсивной работе.

Для дополнительного гашения колебаний станок устанавливают на пружинные виброизоляторы или специальные демпфирующие подушки из многослойного эластомера. Эти устройства поглощают до 90% энергии удара, переводя ее в тепло, что значительно снижает уровень шума в производственном помещении. Регулируемые опоры позволяют выровнять пресс по горизонту с высокой точностью, исключая перекосы внутренних валов и подшипников.

Для точного отслеживания движения ползуна в реальном времени используют магнитные энкодеры или лазерные линейные датчики положения. Приборы передают информацию в систему управления о координатах инструмента с точностью до 0.01 мм в любой точке хода. Это позволяет автоматике вовремя включать и выключать подачу заготовок, а также управлять работой выталкивателей готовых деталей.

Датчики имеют высокую степень защиты от масляного тумана и металлической пыли, что гарантирует стабильность сигнала в тяжелых условиях цеха. На основе данных о положении система вычисляет реальную скорость и ускорение ползуна, корректируя работу привода для достижения максимальной производительности.

Дополнительно станок оснащают бесконтактными индуктивными датчиками верхней и нижней мертвой точки для дублирования основной системы. Эти сенсоры служат для аварийной остановки пресса, если основной энкодер выдает неверные значения или происходит сбой в программе. Электроника сравнивает показания всех датчиков и блокирует цикл при обнаружении малейшего расхождения в координатах.

Система быстрой смены оснастки (QDC) включает роликовые направляющие в столе пресса, автоматические зажимы и внешние консоли для предварительной подготовки инструмента. Штампы закрепляют на стандартных стальных плитах, которые имеют одинаковые посадочные размеры для всей линейки оборудования в цехе.

При смене заказа оператор разжимает гидравлические захваты, и старая оснастка легко выкатывается по роликам на приемную тележку. Новый штамп подают в рабочую зону по тем же направляющим, после чего система автоматического центрирования выставляет его точно по оси ползуна. Весь процесс занимает минимум времени, что повышает коэффициент использования станка при работе с мелкими партиями деталей.

В состав системы входят кодированные датчики-метки на каждом штампе, которые пресс считывает при установке для автоматической загрузки нужной программы. Компьютер самостоятельно настраивает величину закрытой высоты, усилие предохранителей и режимы работы подающих устройств. Гидравлические зажимы обеспечивают колоссальную силу прижима, которую постоянно контролирует автоматика для предотвращения смещения инструмента.
