Холодное прессование

Холодная деформация происходит при температуре ниже порога рекристаллизации. Это вызывает резкое увеличение плотности дислокаций в кристаллической решетке металла. Зерна структуры вытягиваются и дробятся, что приводит к эффекту наклепа - существенному повышению твердости и предела прочности изделия. Одновременно снижаются показатели пластичности и ударной вязкости.

Метод позволяет получать детали с высокими эксплуатационными характеристиками без применения термической закалки. Структура становится плотной, исчезают микроскопические поры и дефекты литья. Упрочнение распределяется неравномерно, наиболее сильно оно выражено в зонах максимального обжатия. Это учитывают при проектировании нагруженных узлов машин.

Наклеп обеспечивает деталям высокую износостойкость, что критично для валиков, осей и элементов крепежа, работающих в условиях постоянного трения.

При холодном прессовании стали возникают экстремальные контактные давления. Обычные жидкие масла выдавливаются из зоны контакта, что ведет к сухому трению и налипанию металла на инструмент.

Фосфатирование создает на поверхности заготовки тонкий слой пористых кристаллов фосфатов. Он служит надежной подложкой для технологической смазки, удерживая её в микропорах под высоким давлением. Фосфатная пленка работает как твердый разделительный барьер между заготовкой и пуансоном. Она предотвращает возникновение «холодной сварки» и задиров на поверхности детали. Процесс значительно снижает усилие прессования и продлевает ресурс дорогостоящих матриц в несколько раз.

Фосфатирование перед прессованием используют для производства сложных ступенчатых деталей и тонкостенных гильз из конструкционных сталей.

Холодное прессование относится к прецизионным технологиям металлообработки. Отсутствие термической усадки и окалины позволяет достигать допусков по 9–11 квалитетам точности. Отклонения размеров в партии изделий не превышают сотых долей миллиметра. Это исключает потребность в последующей токарной или фрезерной обработке большинства поверхностей.

Точность напрямую зависит от жесткости пресса и качества изготовления штамповой оснастки. При износе матрицы размеры постепенно увеличиваются, поэтому на производстве внедрен строгий межоперационный контроль. Высокая повторяемость геометрии делает метод незаменимым для массового выпуска комплектующих в автомобилестроении и приборостроении. Детали выходят из-под пресса полностью готовыми к автоматизированной сборке, что радикально сокращает производственный цикл.

При достижении определенной степени деформации металл исчерпывает запас пластичности. Дальнейшее давление приводит к появлению микротрещин и разрушению заготовки.

Для снятия внутренних напряжений и восстановления вязкости применяют рекристаллизационный отжиг. Детали нагревают в печах с защитной атмосферой до температуры, обеспечивающей рост новых равноосных зерен структуры. После остывания металл снова становится мягким и готовым к следующему этапу прессования.

Количество отжигов зависит от сложности формы детали и марки стали. Например, для глубоких гильз может потребоваться два или три цикла термической обработки. Правильно выстроенный график отжигов позволяет получать изделия со сверхглубокой вытяжкой, сохраняя при этом целостность материала и заданные прочностные свойства финишного продукта.

Эффективность холодного прессования ограничена сопротивлением металла деформации. Если предел текучести сплава слишком высок, требуемое усилие может превысить прочность стального пуансона.

Для прессования без нагрева идеально подходят низкоуглеродистые стали (марки 08кп, 10, 20) и цветные сплавы на основе меди и алюминия. Легированные стали требуют предварительного смягчающего отжига. Хрупкие металлы, такие как высокоуглеродистые инструментальные стали или чугун, не поддаются холодному прессованию из-за риска мгновенного разрушения.

При проектировании процесса технологи сопоставляют мощность пресса с характеристиками материала. Оптимальный выбор сплава гарантирует стабильное течение металла в штампе без перегрузки оборудования.

Использование материалов с высокой пластичностью позволяет достигать максимальной степени обжатия за один ход инструмента.

Для холодного выдавливания цветных металлов и сталей часто применяют твердые смазки на основе натриевых или калиевых мыл. Заготовки окунают в горячий мыльный раствор, который после высыхания образует плотную сухую пленку.

В отличие от жидких масел мыльная смазка не стекает с вертикальных поверхностей и сохраняет сплошность при сильном растяжении металла. Она обладает высоким коэффициентом скольжения и эффективно отводит тепло из зоны деформации. Мыльный слой легко удаляется промывкой в горячей воде после завершения операции. Это важно для деталей, предназначенных под последующую окраску или гальваническое покрытие.

Качественная смазка обеспечивает зеркальный блеск поверхности прессованных изделий и исключает появление рисок от трения о стенки матрицы.

Комбинированное прессование совмещает схемы прямого и обратного выдавливания за один рабочий цикл. Металл заготовки одновременно течет в направлении движения пуансона и в противоположную сторону. Это позволяет получать детали со сложной геометрией. Например, ступенчатые валы с глубокими центральными отверстиями или корпуса с внутренними и внешними фланцами.

Главное техническое достоинство метода - возможность управления распределением масс металла без переустановки детали. Это гарантирует идеальную соосность всех элементов и минимальные внутренние напряжения.

Комбинированный способ сокращает количество необходимых штампов и рабочих ходов пресса. Несмотря на сложность проектирования оснастки, технология окупается за счет высокой функциональности изделий и отсутствия вторичных операций по подгонке размеров.

Трещины на торцах возникают из-за концентрации растягивающих напряжений в зонах свободного течения металла. Главная причина дефекта - превышение допустимой степени деформации или наличие заусенцев на исходной заготовке.

Для исключения брака технологи применяют метод «подпора» или используют матрицы со скругленными входными кромками. Необходимо обеспечивать высокое качество рубки заготовок: ровный торец без сколов предотвращает зарождение разрывов при осадке. Риск трещинообразования снижается и при использовании активных сил трения, направленных в сторону течения металла.

Регулярный контроль микроструктуры краев позволяет вовремя скорректировать режимы давления. При работе с малопластичными сталями обязателен строгий контроль температуры в цехе, так как переохлаждение заготовок повышает их хрупкость.

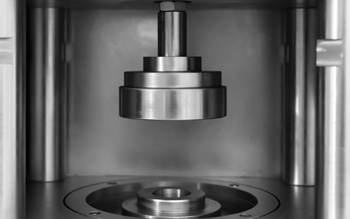

Матрицы для массового холодного прессования часто изготавливают со вставками из вольфрамо-кобальтовых твердых сплавов (ВК15, ВК20). Такие материалы обладают экстремальной твердостью и износостойкостью, но крайне чувствительны к ударным нагрузкам и перекосам.

Твердосплавную вставку запрессовывают в массивную стальную обойму с большим натягом. Это создает предварительные напряжения сжатия, компенсирующие разрывные усилия в процессе работы. Проектирование требует прецизионных расчетов теплового расширения и упругих деформаций. Использование твердых сплавов позволяет выпускать миллионные тиражи деталей без замены оснастки. Зеркальная полировка рабочей полости снижает трение до минимума.

Высокая стоимость такого инструмента оправдана стабильностью качества продукции и отсутствием простоев на ремонт оборудования.

Скорость движения пуансона определяет динамику пластического течения и термический режим процесса. При высокой скорости деформации металл не успевает релаксировать, что ведет к более интенсивному наклепу и росту твердости. Но чрезмерная скорость вызывает резкий адиабатический нагрев в зоне контакта, что может негативно сказаться на работе смазки и вызвать прижоги. Низкая скорость обеспечивает более равномерное распределение напряжений, но снижает производительность линии.

Оптимальный режим подбирают исходя из массы детали и теплопроводности сплава. На современных гидравлических прессах скорость регулируется программно на разных этапах хода. Это позволяет плавно начинать деформацию и ускорять выход металла из матрицы. Точный скоростной баланс исключает появление структурной неоднородности и гарантирует высокое качество поверхности.

Технология характеризуется максимально высоким коэффициентом использования металла — до 95–98%. В отличие от механической обработки на станках, где значительная часть заготовки уходит в невозвратную стружку, прессование перераспределяет объем металла в нужную форму. Весь исходный материал остается в теле детали. Небольшие потери возникают только на обрезку технологического облоя или пресс-остатка.

Для изделий из нержавеющей стали, меди или дорогостоящих легированных сплавов экономия сырья достигает колоссальных масштабов. Замена точения холодным выдавливанием снижает себестоимость продукции на 30–50% при серийном выпуске. Отсутствие отходов также упрощает логистику и снижает экологическую нагрузку на производство. Метод признан самым эффективным способом получения массовых фасонных заготовок.

Качество поверхности прессованной детали напрямую зависит от состояния заготовки. Любые дефекты (глубокие риски, раковины, следы ржавчины или частицы окалины) при прессовании вдавливаются в структуру и вытягиваются в длинные поверхностные полосы. Твердые частицы загрязнений действуют как абразив, мгновенно повреждая полированную поверхность матрицы.

Перед загрузкой в пресс заготовки подвергаются обязательной очистке: дробеструйной обработке или химическому травлению. Важно исключить попадание влаги и пыли на подготовленный металл. Для прецизионных изделий часто используют калиброванные прутки с высокой чистотой поверхности.

Безупречное состояние сырья гарантирует получение продукции с низкой шероховатостью. Это существенно для деталей, работающих в гидросистемах или предназначенных под декоративное покрытие.

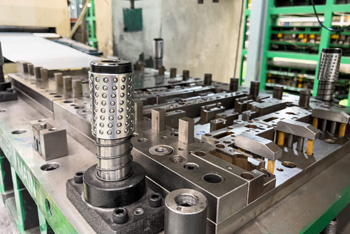

Для предотвращения выпуска брака на производстве организована система мониторинга состояния штампов. Главный признак износа пуансона или матрицы - изменение геометрии детали и рост шероховатости её поверхности. Появление задиров или «металлических чешуек» на изделии свидетельствует о микроразрушениях режущих кромок.

На современных прессах установлены датчики усилия: рост требуемого давления при неизменных параметрах заготовки указывает на затупление инструмента или ухудшение условий смазки. Выборочный инструментальный замер каждой сотой или тысячной детали позволяет вовремя остановить линию для профилактической полировки или замены штампа.

Регулярная диагностика исключает аварийные поломки оборудования и гарантирует стабильность физико-механических свойств всей партии прессованной продукции.
