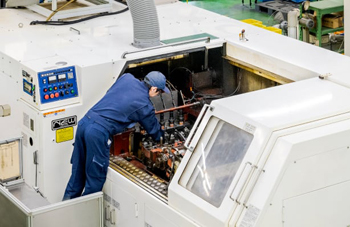

Высадочные станки

Матрицы для современных станков изготавливают из твердосплавных материалов на основе карбида вольфрама, потому что этот сплав обладает феноменальной стойкостью к абразивному износу. Содержание кобальта в таких деталях поддерживается на уровне 12–15%, так как этот объем обеспечивает необходимый баланс между твердостью и ударной вязкостью металла.

Основную рабочую часть запрессовывают в массивную стальную обойму с определенным натягом, чтобы создать предварительное напряжение сжатия в сердечнике. Это предотвращает разрыв хрупкой вставки в момент удара пуансона, когда мгновенное давление внутри полости достигает 1000 МПа и выше. Поверхности инструментов проходят шлифовку и полировку до зеркального блеска.

Для повышения ресурса оснастки применяют методы вакуумного напыления нитрида титана или алюмонитрида титана толщиной от 2 мкм до 4 мкм. Эти покрытия значительно снижают тепловую нагрузку на металлическую основу, потому что они имеют крайне низкий коэффициент трения. Пуансоны чаще изготавливают из быстрорежущих сталей марок Р6М5 или Р18, которые подвергают ступенчатой закалке до 62–64 HRC.

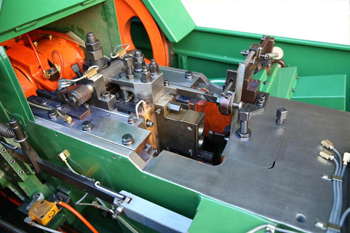

Узел правки располагают перед подающими роликами станка, чтобы полностью устранить кривизну проволоки, которая остается после размотки бухты. Механизм состоит из двух блоков роликов, расположенных в горизонтальной и вертикальной плоскостях. Они обеспечивают всестороннее воздействие на металл. Каждый ролик монтируют на подшипниках качения и оснащают винтом регулировки прижима.

Когда проволока проходит через систему смещенных опор, внутренние напряжения в стальном прутке распределяются равномерно, что гарантирует идеальную прямолинейность заготовки. Если металл сохранит остаточную кривизну, точность подачи нарушится и это приведет к заклиниванию пуансона или поломке отрезного ножа в рабочей зоне.

Корпус правильного блока изготавливают из массивного литья, так как он должен гасить вибрации от рывков при циклической подаче сырья. Ролики производят из легированной стали с поверхностной закалкой до 60 HRC, чтобы предотвратить появление канавок от трения стальной нити. В некоторых моделях устанавливают сервоприводы для автоматической настройки положения опор для быстрого перехода на другой диаметр материала без остановки производства.

Многопозиционные станки оснащают автоматическим механизмом переноса заготовок, который перемещает деталь между матрицами. Система включает специальные захваты-пальцы, установленные на общей шине, и они работают синхронно с движением главного ползуна. После каждого удара пуансона захваты удерживают деталь и плавно переносят ее на следующую стадию обработки, где происходит формирование головки, накатка резьбы или пробивка отверстий.

Технология позволяет изготавливать за один цикл сложные изделия, которые раньше требовали обработки на нескольких разных станках. Это значительно сокращает время производства и исключает необходимость промежуточного складирования и транспортировки полуфабрикатов по цеху.

Привод шины переноса связывают с коленчатым валом станка через кулачковый механизм или индивидуальные сервомоторы для обеспечения идеальной точности позиционирования. Скорость перемещения может достигать 200–300 деталей в минуту, поэтому все рычаги делают из легких высокопрочных сплавов для снижения инерции. Наличие датчиков контроля присутствия детали в каждом захвате предотвращает удары пуансона «вхолостую» или по пустому месту, что бережет дорогостоящий инструмент от поломок.

Система принудительного охлаждения включает мощный насос, многоступенчатые фильтры и сеть форсунок, которые направляют поток смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону контакта. Жидкость на основе индустриальных масел или синтетических эмульсий выполняет сразу две функции: эффективно отводит избыточное тепло и снижает коэффициент трения при деформации.

Когда пуансон входит в матрицу, поток масла создает прочную пленку, и она предотвращает диффузионное сваривание заготовки с инструментом. Без постоянного орошения температура в рабочей зоне мгновенно поднимется до +400℃, что приведет к отпуску стали и необратимой потере твердости высадочных вставок.

Отработанная СОЖ стекает в нижний поддон, проходит через магнитные сепараторы для удаления стальной стружки и попадает в накопительный резервуар. Внутри бака устанавливают теплообменники, которые охлаждают жидкость перед ее повторным возвращением в контур подачи. На некоторых станках применяют систему микрораспыления «масляного тумана», которая позволяет экономить расходные материалы и поддерживать чистоту в производственном помещении.

Отрезной узел отвечает за отделение заготовки строго заданной длины от общего прутка проволоки перед началом процесса высадки. Механизм включает подвижный нож и неподвижную втулку-матрицу, которые изготавливают из сверхтвердых инструментальных сталей для обеспечения чистого среза без заусенцев. Нож совершает резкое перемещение по дуге или по прямой линии, когда подающие ролики останавливают движение проволоки в упоре.

Важно выдерживать минимальный зазор между режущими кромками, так как даже отклонение в 0.05 мм приведет к смятию торца и нарушению объема металла в готовой детали. Точность отрезки по весу поддерживают в пределах 1–2%, что крайне важно для правильного заполнения полости высадочной матрицы.

Привод ножа осуществляется через систему рычагов от главного вала станка, обеспечивая жесткую синхронизацию с ходом ползуна. В современных высокоскоростных автоматах используют ножи с гидравлическим поджимом, и они гарантируют стабильность качества среза при работе с твердыми легированными сплавами. После отделения заготовку подхватывает механизм переноса и доставляет на первую позицию высадки.

Электронные системы мониторинга оснащают пьезокерамическими датчиками, которые встраивают в станину или за опоры высадочных матриц. Сенсоры фиксируют величину давления при каждом ударе пуансона. Если усилие резко возрастает, это указывает на попадание двух заготовок в штамп или на заклинивание механизма выталкивания.

Снижение давления обычно свидетельствует о поломке инструмента или недостаточном диаметре исходной проволоки. Автоматика мгновенно останавливает станок при выходе параметров за установленные границы, что предотвращает масштабные разрушения дорогостоящей оснастки и станины.

Программное обеспечение позволяет вести статистику по каждой позиции высадки, выявляя постепенный износ пуансонов по изменению характера деформации. Данные выводят на экран в виде графиков, и они помогают персоналу проводить настройку оборудования с высокой точностью без пробных пусков. Датчики имеют герметичный корпус и нечувствительны к масляному туману. Использование систем контроля усилия исключает человеческий фактор при оценке состояния станка.

Механизм выталкивания (экстрактор) служит для принудительного извлечения изделия из глубокой полости матрицы сразу после завершения рабочего хода. Система включает стальной стержень-выталкиватель, который проходит через центр матрицы и приводится в движение кулачковым валом станка. Когда ползун начинает движение вверх, кулачок нажимает на систему тяг, и стержень резко перемещается вперед, выбивая деталь в приемный лоток.

Важно точно настроить момент срабатывания, чтобы деталь не столкнулась с возвращающимся пуансоном и не повредила его кромки. Ход выталкивателя регулируют при помощи винтовых упоров в зависимости от длины изготавливаемого болта или вала.

Стержни изготавливают из высокопрочных сталей с последующей закалкой, так как они испытывают значительные контактные напряжения и трение. Для предотвращения заклинивания в направляющие втулки подают масло под давлением через автоматическую систему смазки. В некоторых моделях устанавливают пневматические демпферы, которые смягчают удар стержня по детали для исключения повреждения ее торцевой поверхности.

Станки для горячей высадки оснащают индукционными нагревателями, которые разогревают заготовку до температуры +900℃ или +1100℃ непосредственно перед деформацией. Такую технологию выбирают для производства крупных деталей, когда прочности холодного металла недостаточно для заполнения матрицы.

Высокая температура значительно снижает сопротивление стали пластическому сдвигу, что позволяет использовать станки меньшей мощности для получения массивных изделий. Индуктор обеспечивает равномерный и быстрый нагрев только рабочей части прутка, сохраняя исходную структуру металла в остальной части детали. Весь процесс нагрева контролируют оптические пирометры, которые передают данные в систему управления для корректировки мощности тока.

Инструмент для горячей работы изготавливают из жаропрочных сплавов с высоким содержанием вольфрама и хрома, которые не теряют твердость при контакте с раскаленным металлом. Внутренние каналы матриц снабжают системой водяного охлаждения для эффективного отвода тепла и предотвращения термического расширения деталей станка. Для защиты поверхностей от окисления в рабочую зону часто подают инертный газ или используют специальные технологические смазки с графитом.

Точную настройку положения высадочного пуансона выполняют при помощи клиновых механизмов или эксцентриковых втулок, встроенных в головку ползуна. Регулировка необходима для обеспечения идеальной соосности инструмента с матрицей, так как смещение даже в 0.1 мм вызовет односторонний износ и брак продукции.

Оператор вращает настроечные винты, которые перемещают кассету с пуансоном в горизонтальной и вертикальной плоскостях до полного совмещения осей. В современных станках этот процесс автоматизирован и контролируется лазерными датчиками, которые выводят информацию о перекосе на монитор пульта управления. Фиксация выбранного положения обеспечивается стопорными болтами.

Длину хода инструмента также настраивают путем изменения положения упоров в кривошипно-шатунном механизме или через программное управление сервоприводом. Правильная установка «закрытой высоты» исключает жесткое соударение торцов штампа и предотвращает перегрузку станины станка. Все резьбовые пары в узлах регулировки снабжают мелкими шагами для обеспечения высокой точности микроперемещений.

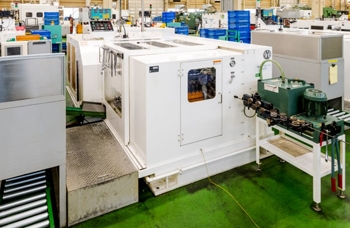

Ударные нагрузки при работе станка создают сильные вибрации, которые могут передаваться на фундамент здания и нарушать работу соседнего оборудования. Для гашения этих колебаний высадочные автоматы устанавливают на пружинные виброизоляторы или эластомерные подушки. Эти устройства поглощают до 90% энергии удара, превращая механические волны в тепло внутри демпфирующих элементов.

Изоляция предотвращает появление трещин в бетонном полу и защищает точные измерительные приборы в цехе от ложных показаний. Виброопоры также значительно снижают уровень структурного шума в производственном помещении, делая условия труда более комфортными для персонала.

Использование регулируемых опор позволяет выровнять массивную станину по горизонту с высокой точностью, что исключает перекосы внутренних валов и подшипников. Это значительно снижает износ направляющих ползуна и продлевает срок службы главного коленчатого вала станка. Крепление станины к опорам выполняют через анкерные шпильки с демпфирующими шайбами. В тяжелых моделях станков применяют комбинированные системы с гидравлическими амортизаторами.

Главный коленчатый вал высадочного станка нуждается в постоянной подаче чистого масла под давлением - для смазки подшипников скольжения и шатунных вкладышей. Автоматическая система включает насос шестеренного типа, который забирает жидкость из общего бака и прогоняет ее через систему каналов внутри вала.

Масло создает устойчивый гидродинамический клин, который разделяет поверхности металла и предотвращает их прямой контакт при колоссальных нагрузках. Это позволяет станку работать на высоких скоростях до 400 ходов в минуту без перегрева и заклинивания вращающихся узлов. Датчики давления в магистрали мгновенно отключают привод при падении напора, спасая вал от появления задиров.

Смазочный состав также выполняет роль очистителя, вымывая мелкие продукты износа из зоны трения и направляя их в систему фильтрации. Для контроля качества масла устанавливают прозрачные вставки в трубах и магнитные пробки, которые задерживают стальную пыль. В современных моделях применяют подогрев масла перед пуском в зимний период, чтобы обеспечить его текучесть и мгновенную подачу в узлы. Вкладыши изготавливают из антифрикционных бронз или баббита, которые обладают высокой прирабатываемостью и способностью удерживать смазку.

Сервоприводные модели работают без использования маховика и фрикционной муфты, так как ползун перемещают мощные электрические двигатели с цифровым управлением. Это позволяет полностью контролировать скорость и положение пуансона в любой точке рабочего хода с точностью до нескольких микрон.

Оператор может запрограммировать замедление в момент соприкосновения с металлом, что исключает жесткие удары и значительно снижает уровень шума в цехе. Возможность выстоя в нижней точке хода обеспечивает лучшее заполнение формы при производстве деталей из труднодеформируемых сплавов. Электроника корректирует энергию каждого удара, компенсируя колебания твердости проволоки.

Отсутствие изнашивающихся тормозных накладок и муфт упрощает техническое обслуживание оборудования и сокращает время на плановые остановки. Сервопривод потребляет электроэнергию только во время совершения полезного перемещения, что снижает затраты предприятия на электричество на 30–40%. Система позволяет мгновенно менять параметры цикла через программный интерфейс, избавляя от необходимости механической переналадки кулачков и рычагов.

Для разделения качественных деталей и брака на выходе из станка устанавливают автоматические сортировочные устройства с лазерными или контактными датчиками. Приборы замеряют высоту головки, диаметр стержня и наличие всех элементов изделия в процессе его выпадения из матрицы.

Электронный контроллер сравнивает данные с эталоном и при обнаружении отклонений дает команду на срабатывание пневматической заслонки. Бракованная деталь направляется в отдельный контейнер, что полностью исключает попадание дефектных метизов в общую партию продукции. Автоматизация необходима для соблюдения жестких стандартов качества в автомобильной и метизной промышленности.

Система сортировки также фиксирует количество годных изделий и передает информацию в общую сеть управления предприятием для складского учета. В современных линиях применяют видеокамеры с функцией машинного зрения, которые могут обнаруживать микротрещины и сколы на поверхности металла. ПО распознает даже незначительные дефекты формы, которые невозможно заметить человеческим глазом при высокой скорости работы.
