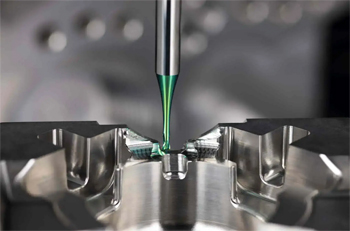

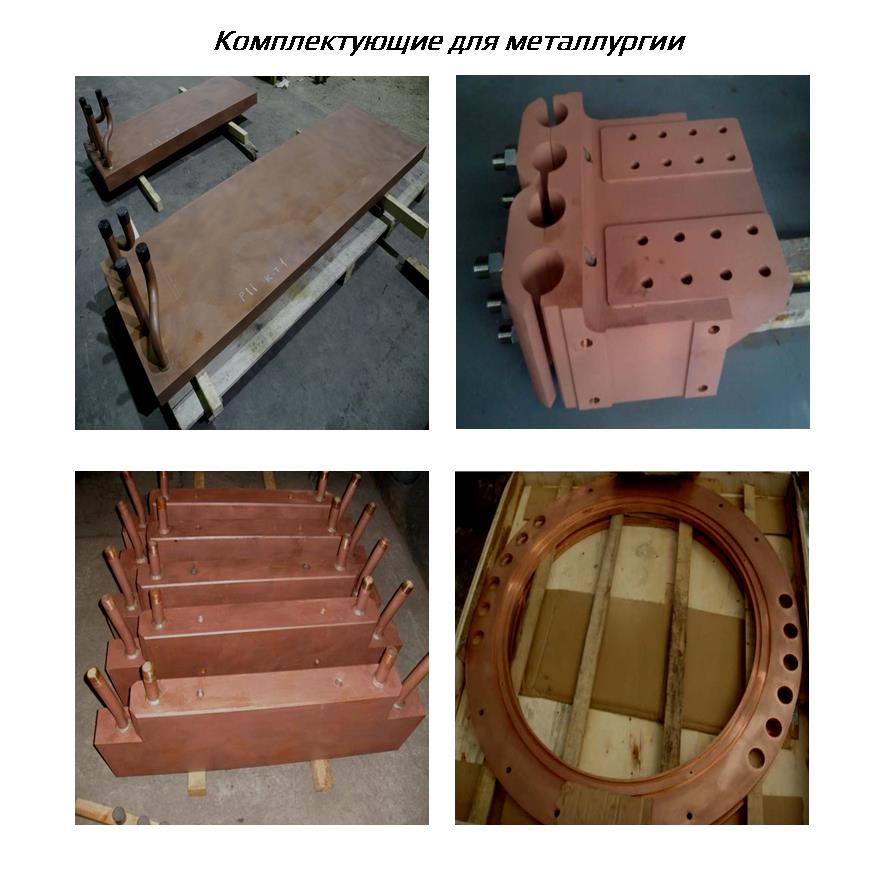

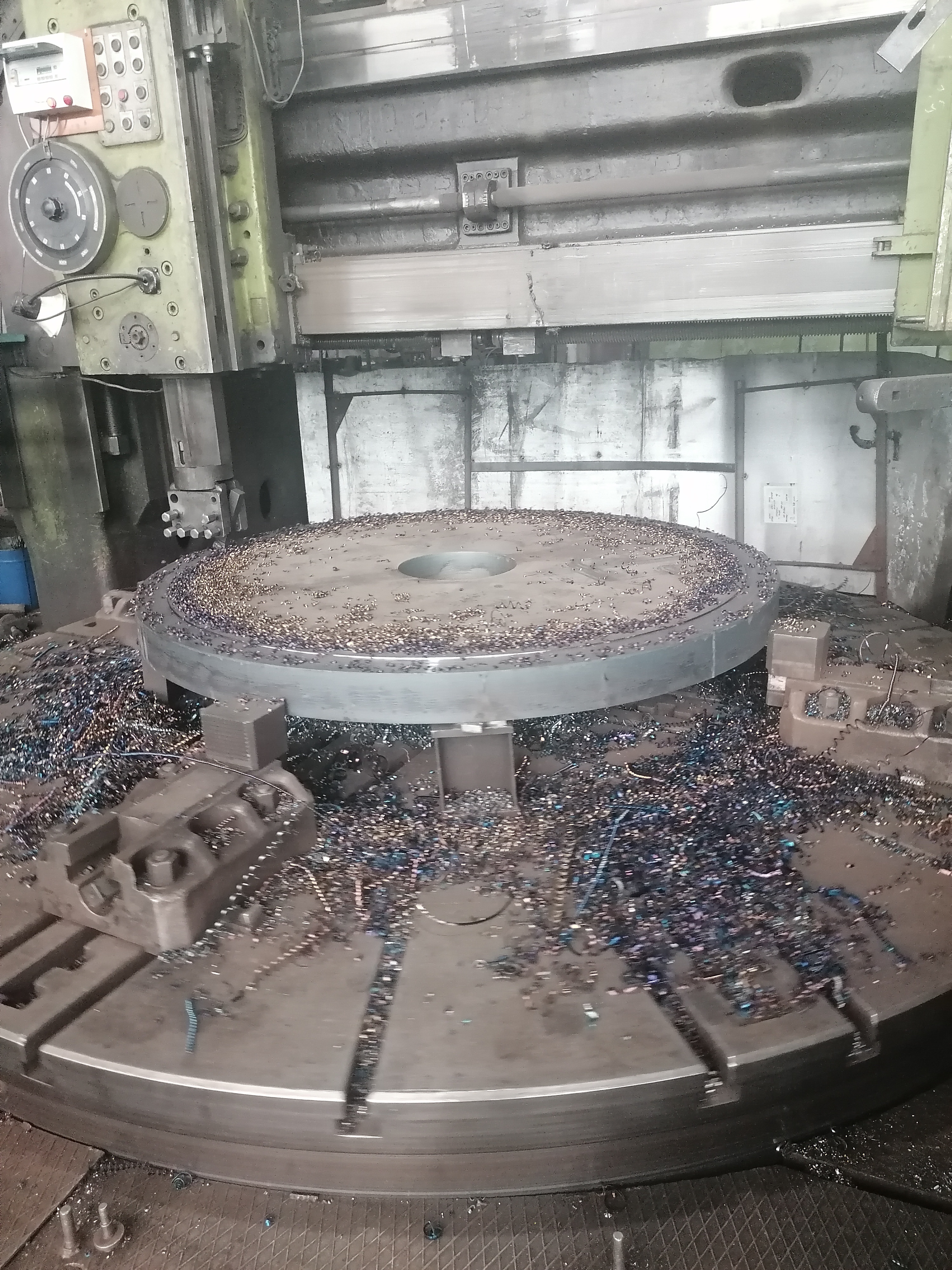

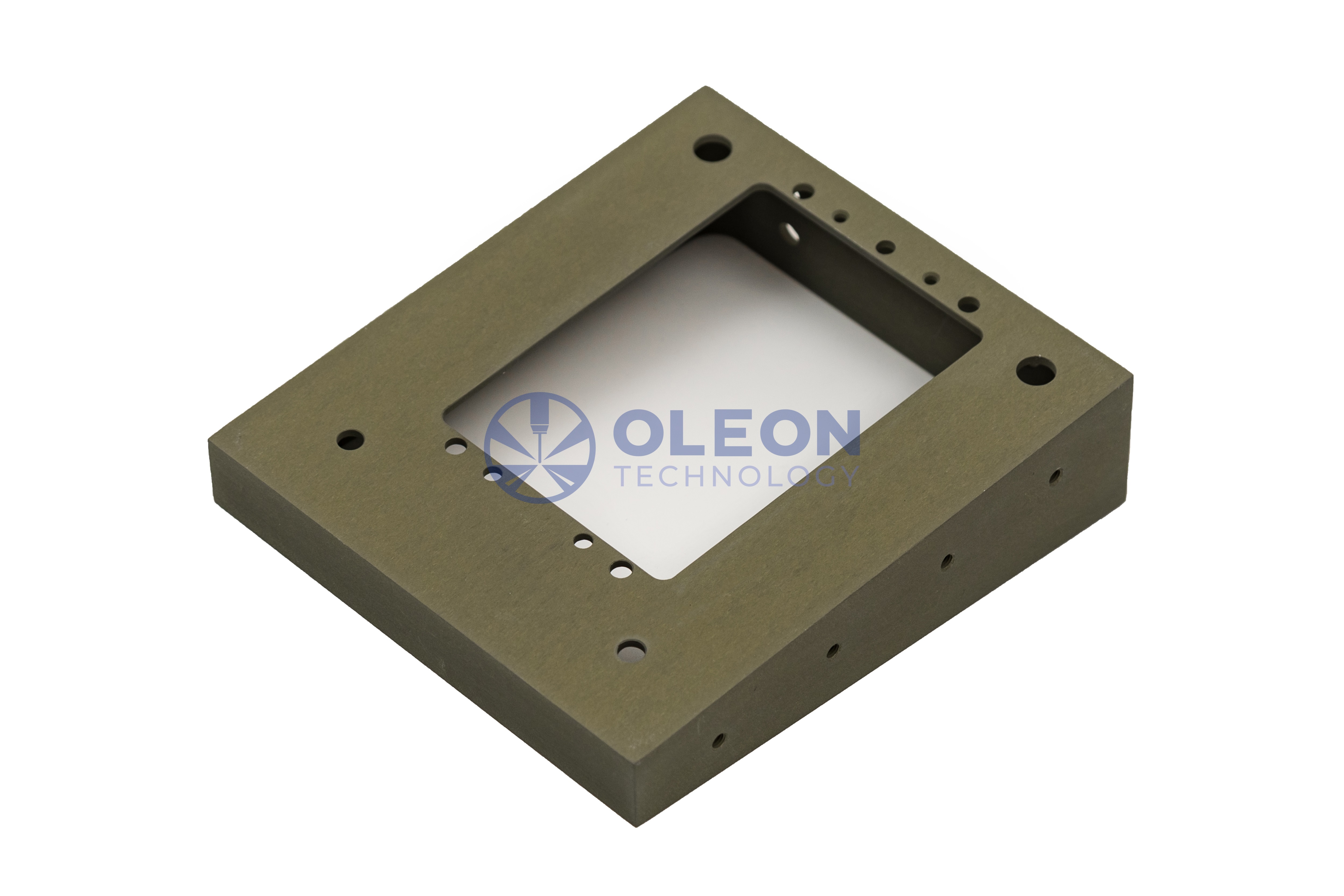

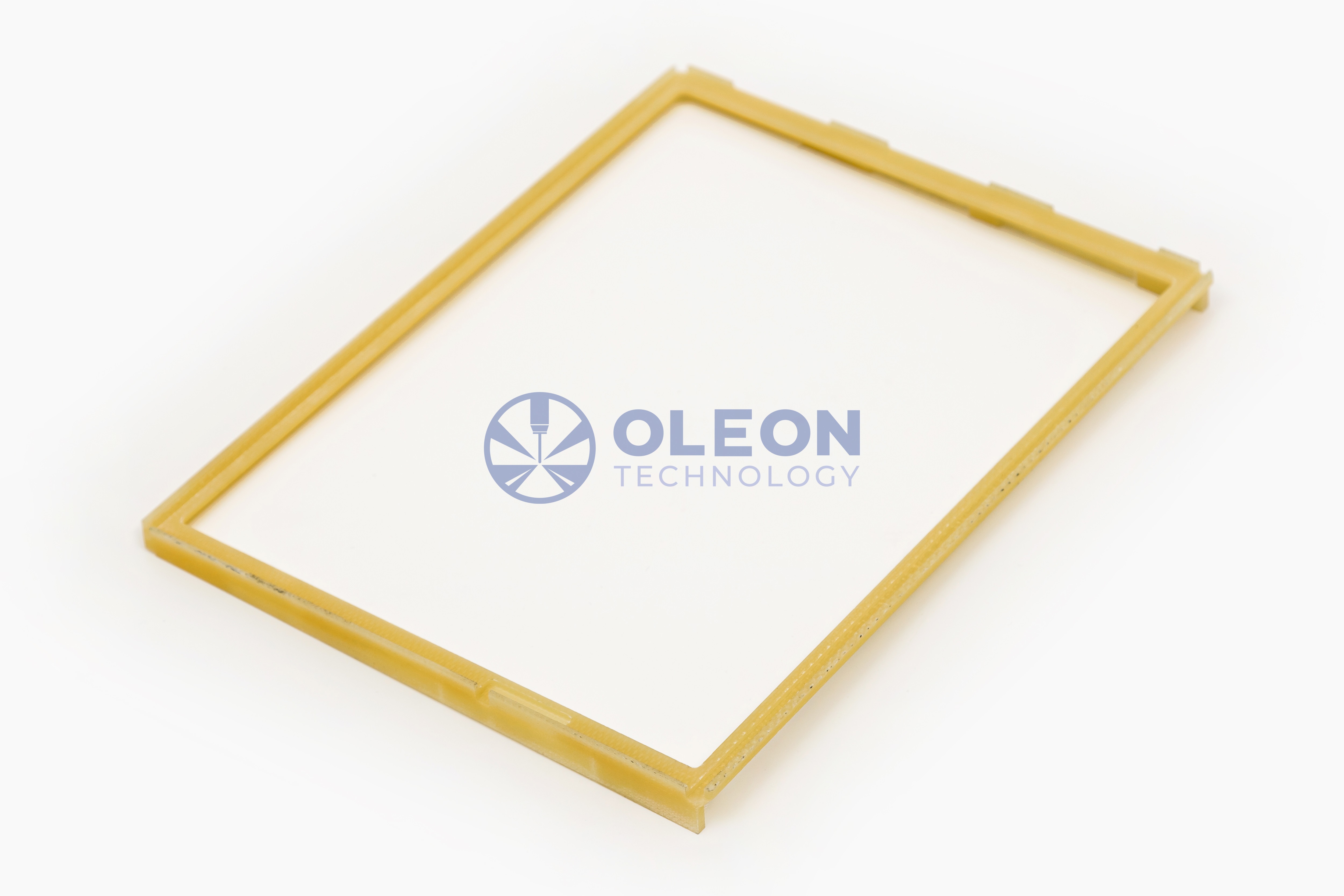

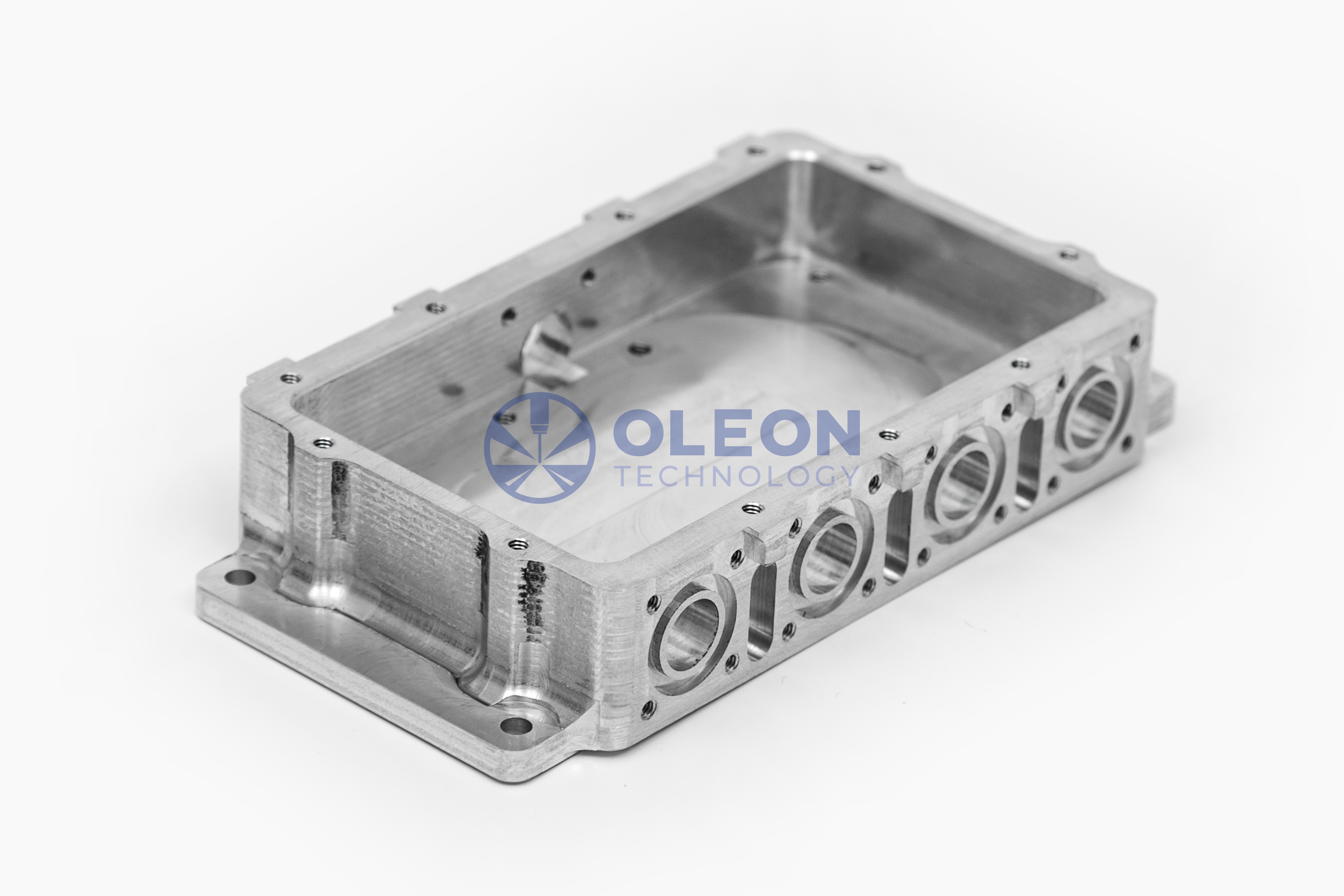

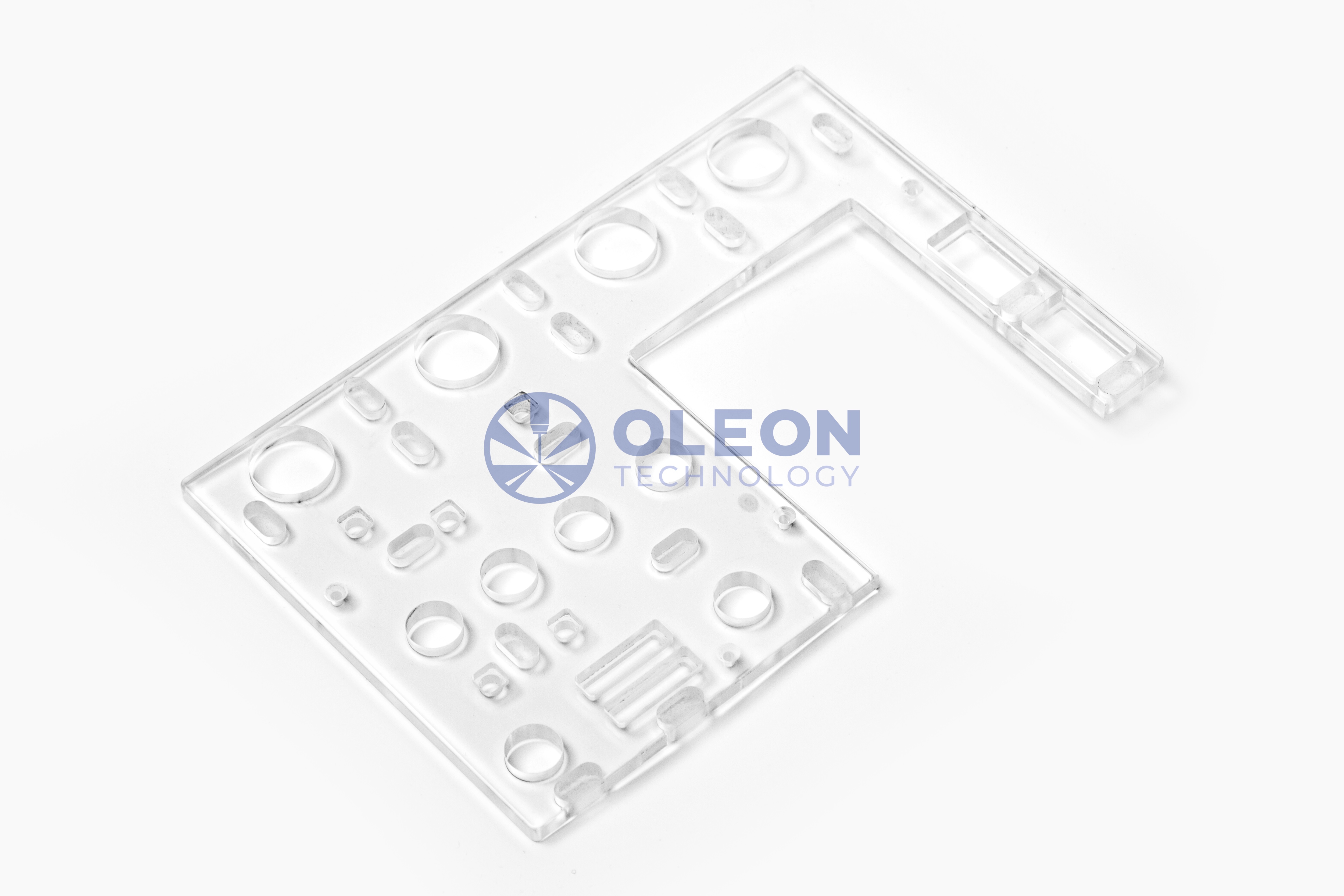

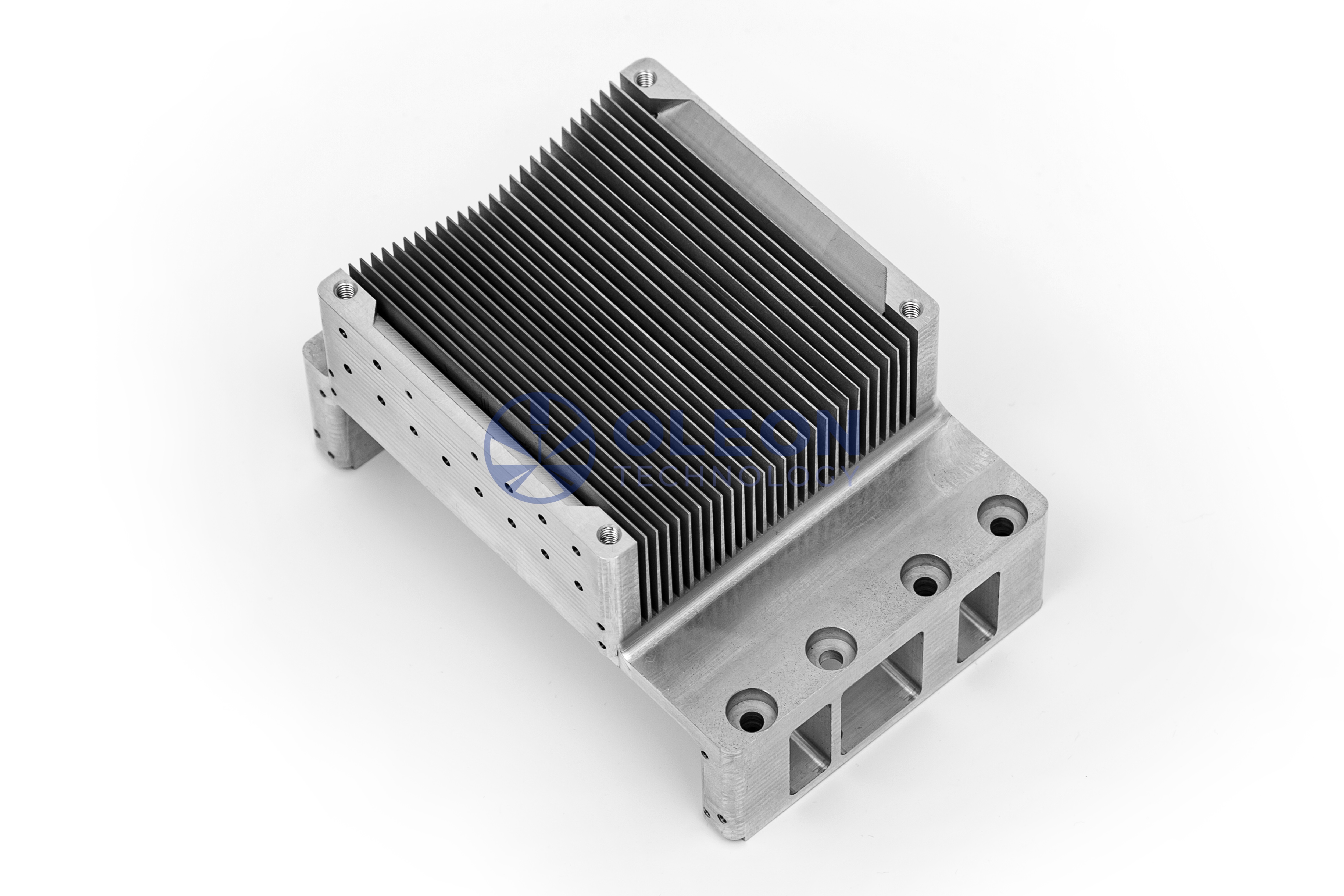

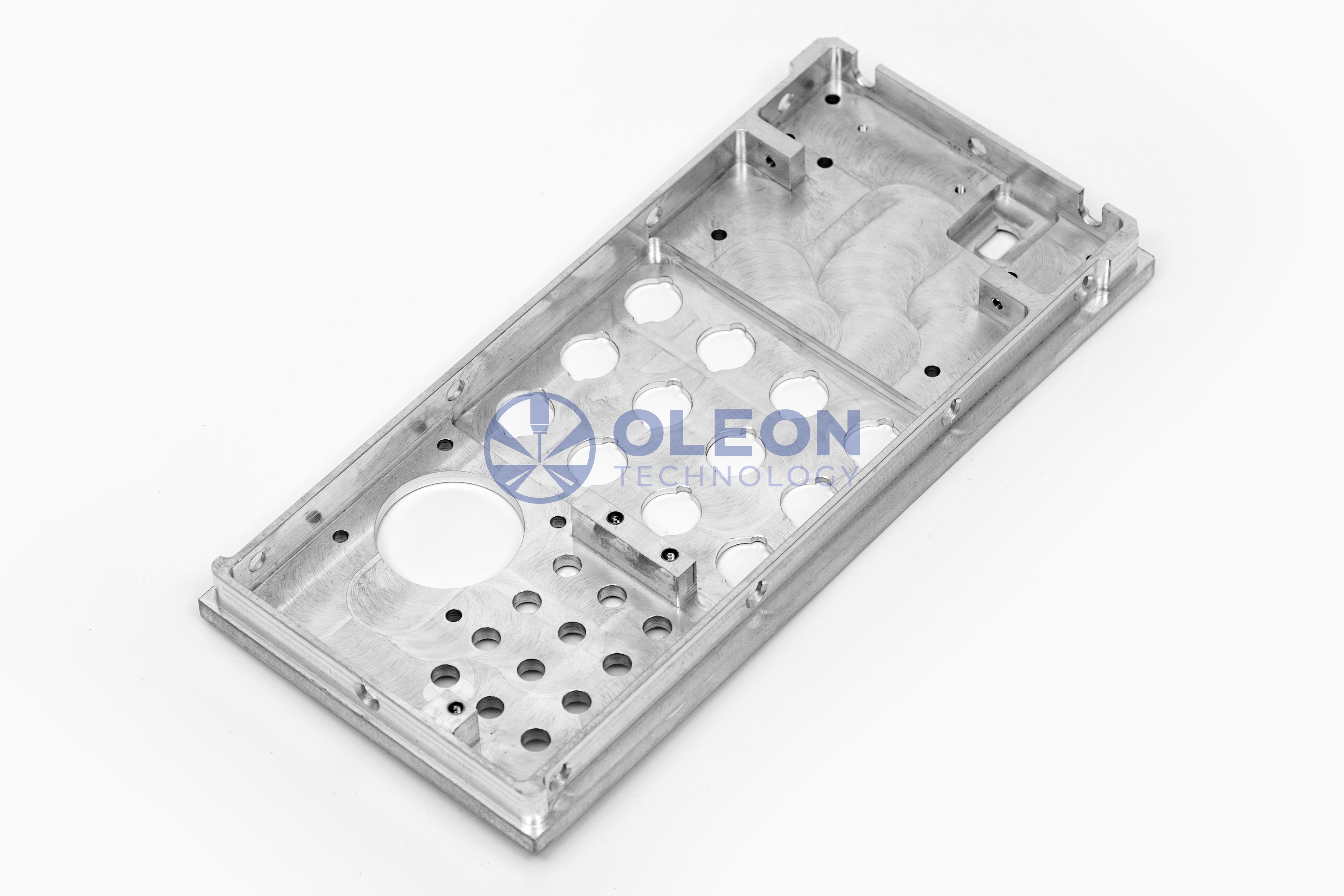

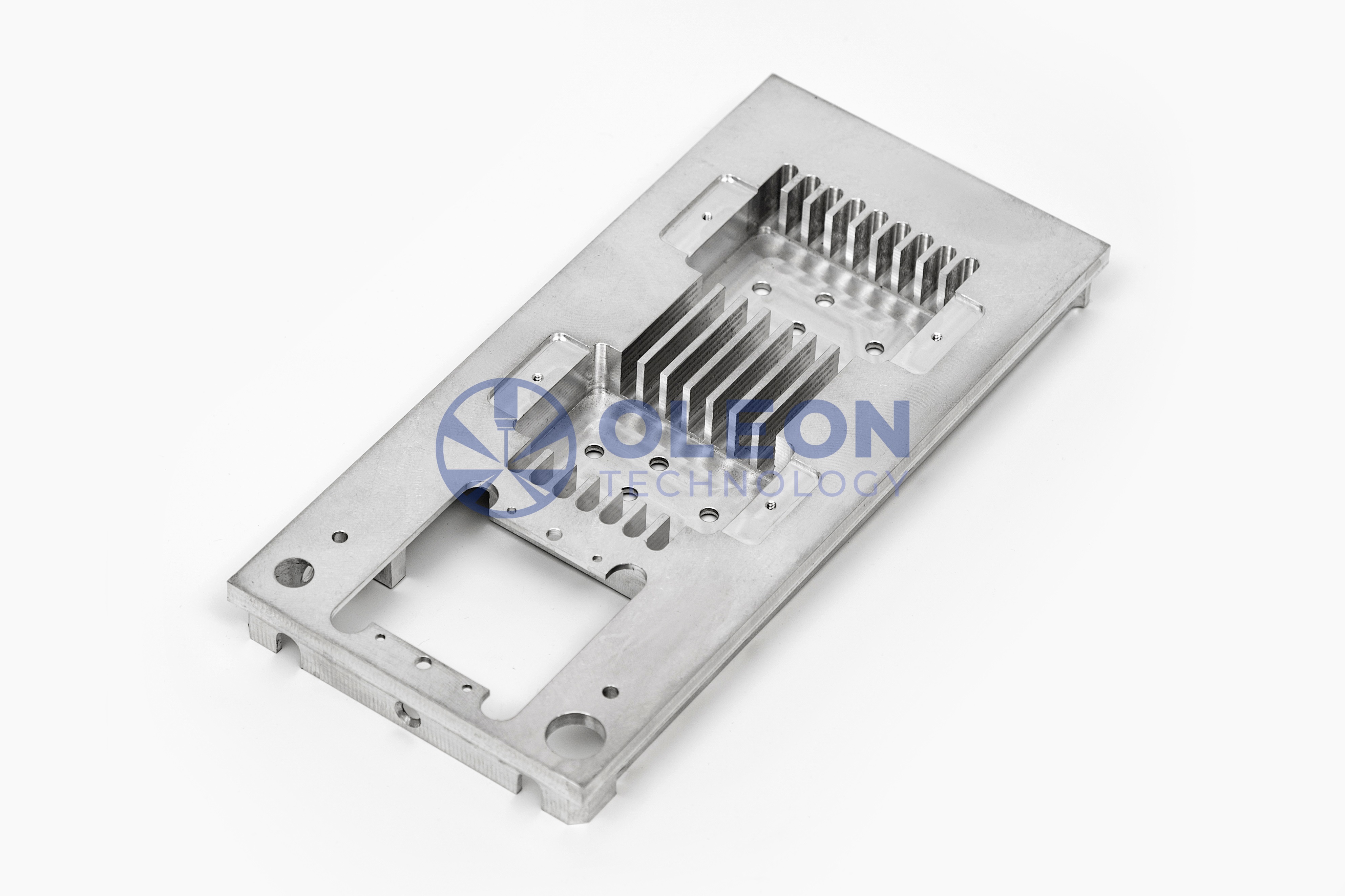

Фрезеровка металла

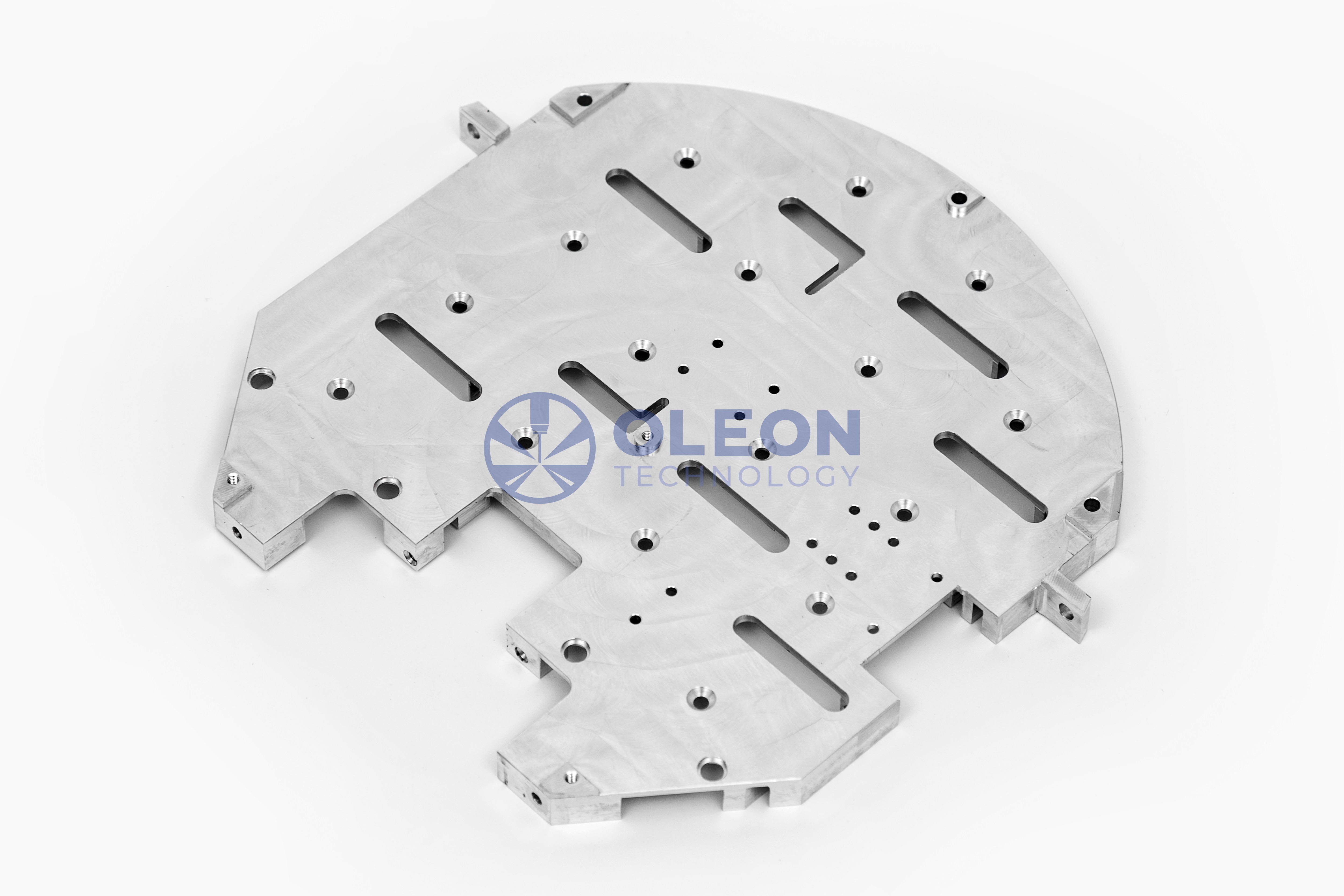

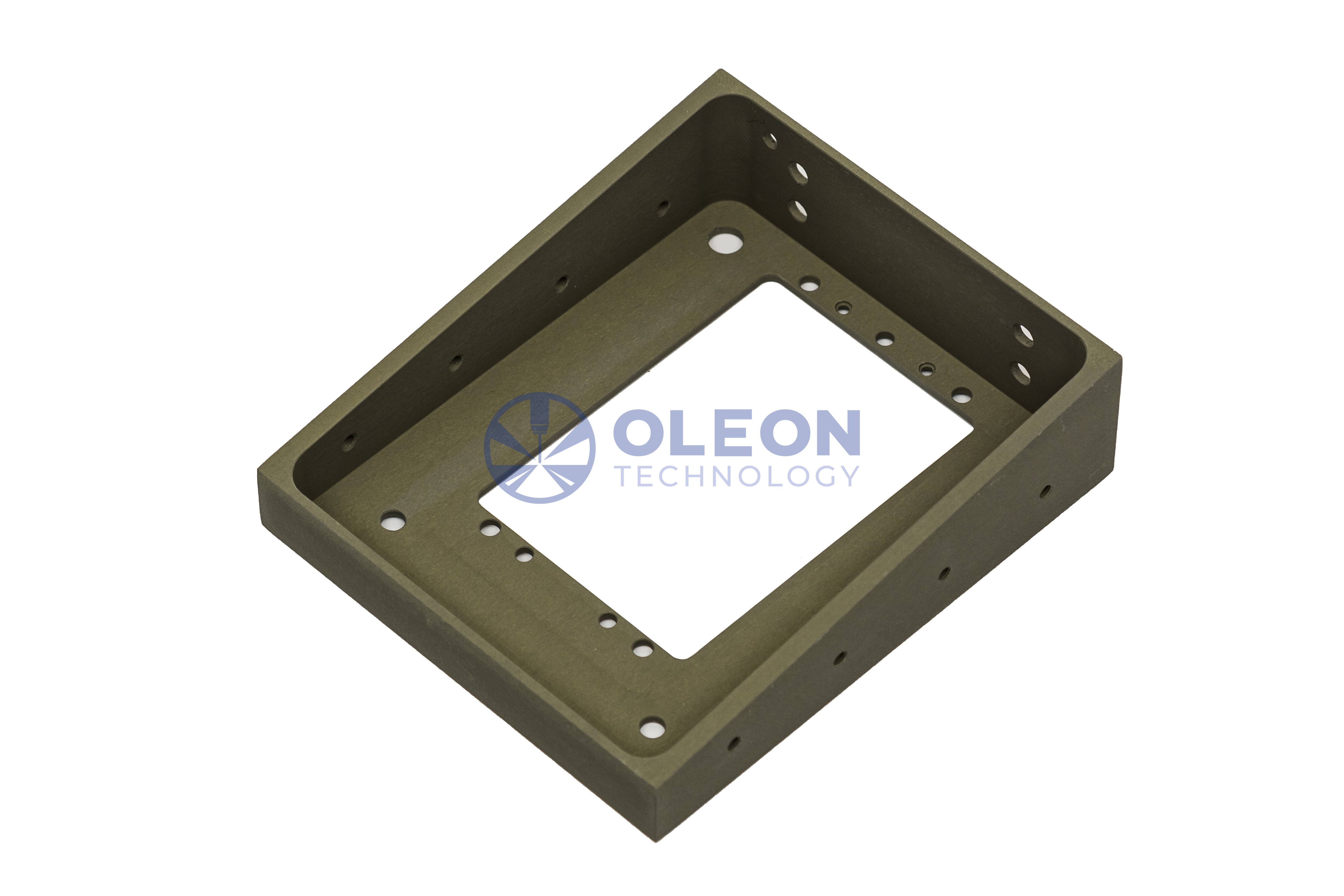

Трехосевое фрезерование обеспечивает перемещение инструмента вдоль трех взаимно перпендикулярных линий — по координатам X, Y и Z. Фреза заходит сверху или сбоку, поэтому деталь обрабатывают только с одной стороны за один установ. Если конструктив имеет сложные выступы или поднутрения, заготовку приходится переставлять в тисках несколько раз для завершения проекта.

Четырехосевая схема добавляет к процессу вращение вокруг горизонтальной или вертикальной оси, что позволяет наносить гравировки на цилиндры и фрезеровать грани без ручного поворота. Этот метод сокращает время подготовки и повышает точность за счет исключения ошибок при повторном закреплении металла.

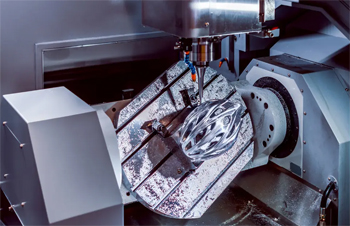

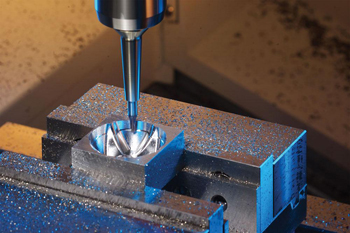

Пятиосевая обработка предполагает одновременное движение по пяти координатам, когда голова шпинделя или стол станка могут наклоняться под любым углом. Поворотная система позволяет фрезе обходить сложные препятствия и формировать вогнутые профили за один технологический цикл. Технология незаменима при изготовлении лопаток турбин, имплантов и деталей аэрокосмической отрасли со сложной геометрией. Высокая жесткость станка и прецизионные датчики гарантируют погрешность позиционирования не более 2 мкм.

Попутное фрезерование характеризуется совпадением направлений вращения инструмента и движения подачи заготовки. Фреза начинает срезать слой металла с максимальной толщины, поэтому нагрузка на лезвия падает постепенно до момента выхода из зоны реза.

Технология обеспечивает высокую чистоту поверхности и значительно увеличивает ресурс твердосплавных пластин за счет снижения трения. На современных станках с ЧПУ этот способ считают основным, потому что он минимизирует нагрев металла и предотвращает наклеп. Стружка при такой схеме отлетает назад, что исключает ее попадание под режущие кромки при следующем обороте шпинделя.

Встречное фрезерование подразумевает движение инструмента навстречу подаче, когда толщина стружки растет от нулевого значения до максимума. Лезвие сначала скользит по поверхности, а затем врезается в заготовку, что создает значительное тепловыделение и ускоряет износ инструмента. Технологию выбирают для обработки литья с твердой коркой или окалиной, чтобы фреза заходила в металл снизу и не тупилась об абразивный слой. Такой подход исключает затягивание заготовки под инструмент на старых механических станках с люфтами в винтовых парах.

Число режущих кромок определяют исходя из физических свойств материала и требуемого объема удаления стружки за один проход. Двухзаходные фрезы имеют глубокие канавки, поэтому их выбирают для обработки мягких и вязких металлов типа алюминия или меди. Большое пространство между зубьями предотвращает засорение инструмента липкой крошкой и исключает риск поломки из-за заклинивания.

Когда работают с пластичными сплавами, малая частота лезвий позволяет устанавливать высокие скорости подачи. Тонкие стенки инструмента в этом случае компенсируют за счет правильного подбора режимов вращения шпинделя.

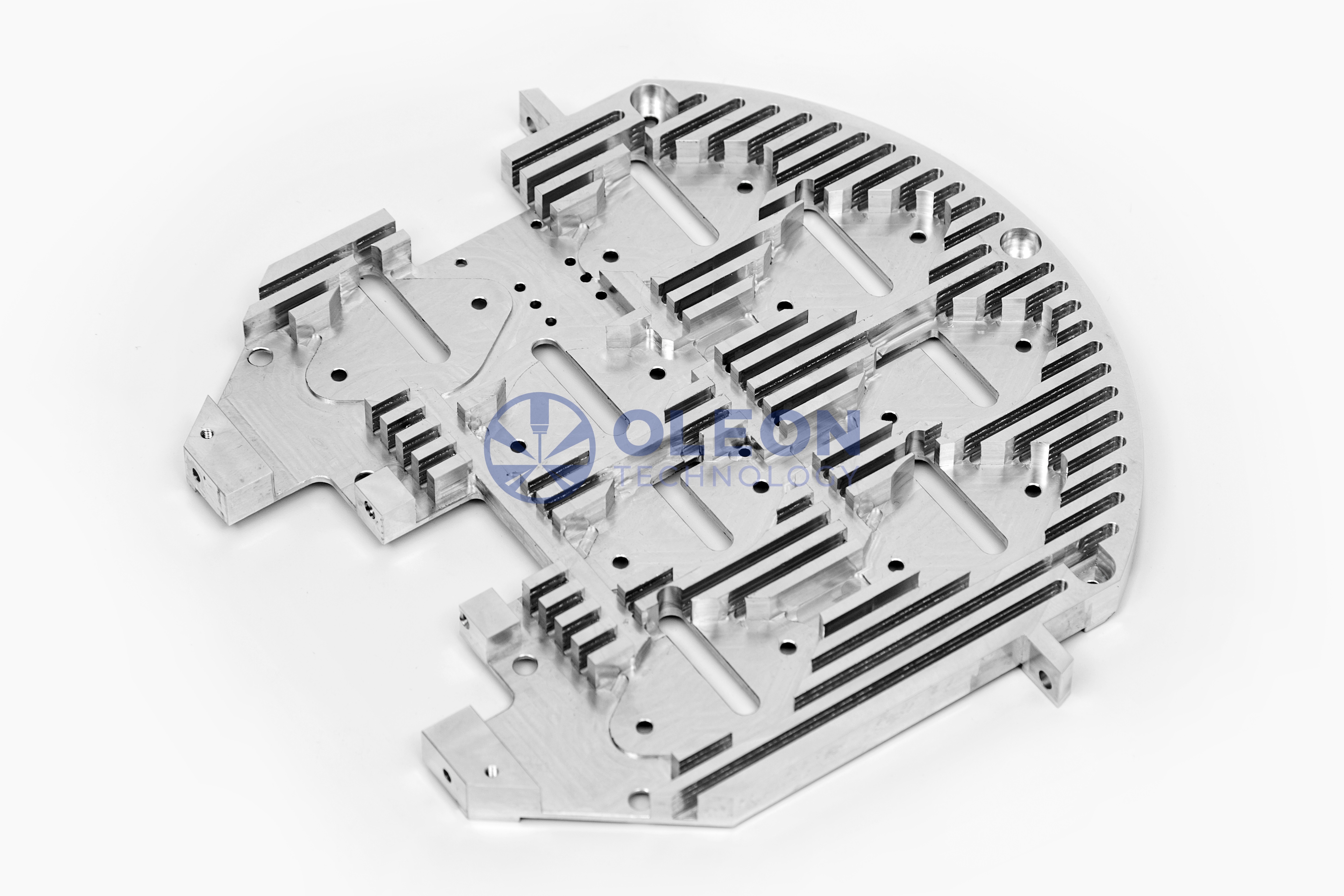

Многозубые фрезы с количеством лезвий от 4 до 12 используют для обработки сталей, чугуна и твердых сплавов. Большая плотность зубьев повышает жесткость инструмента и позволяет распределять нагрузку более равномерно. Данная оснастка обеспечивает высокую чистоту финишной отделки, так как за один оборот происходит множество микрорезов. Скорость прохода при этом возрастает, но каналы для отвода стружки имеют меньший объем. Применение многозубого инструмента требует обязательной подачи охлаждающей жидкости под давлением для эффективного удаления мелкой металлической пыли.

Трохоидальное фрезерование основано на движении инструмента по сложной круговой траектории с малым шагом врезания вглубь металла. Фреза совершает микроциклы вращения, при которых площадь контакта с заготовкой остается минимальной и постоянной. Это позволяет использовать всю длину режущей части инструмента, а не только его кончик.

Технология снижает радиальную нагрузку на шпиндель и предотвращает возникновение опасных вибраций при обработке глубоких пазов. Время контакта каждого зуба с металлом сокращается, что способствует быстрому охлаждению кромок и сохранению их первоначальной остроты.

Метод позволяет в разы увеличить скорость подачи по сравнению с традиционными способами прорезки канавок. Температура в зоне резания распределяется равномерно, поэтому риск тепловой деформации тонких стенок детали полностью пропадает. Программа ЧПУ автоматически корректирует радиус дуги для поддержания стабильного угла зацепления. Трохоидальный цикл идеально подходит для обработки труднообрабатываемых и жаропрочных сталей на высоких оборотах.

Для изготовления зубчатых колес используют метод копирования с применением дисковых или пальцевых модульных фрез. Заготовку закрепляют в делительной головке, которая обеспечивает поворот металла на строго заданный угол после каждого прохода.

Профиль инструмента полностью совпадает с формой впадины будущего зуба, поэтому за один рабочий ход формируется готовый участок венца. Данная технология позволяет выпускать прямозубые и косозубые шестерни в условиях мелкосерийного и ремонтного производства. Точность шага зацепления в этом случае зависит от качества настройки делительного механизма и жесткости фиксации стола.

При нарезании крупных модулей процесс разделяют на черновой и чистовой этапы для снижения нагрузки на оборудование. Сначала прорезают канавку фрезой меньшего размера, после чего в работу вступает точный фасонный инструмент. Охлаждающая жидкость должна заливать зону контакта непрерывно, так как нагрев может вызвать смещение координат зуба. После завершения полной окружности проводят контроль толщины зуба по хорде с помощью специальных микрометров.

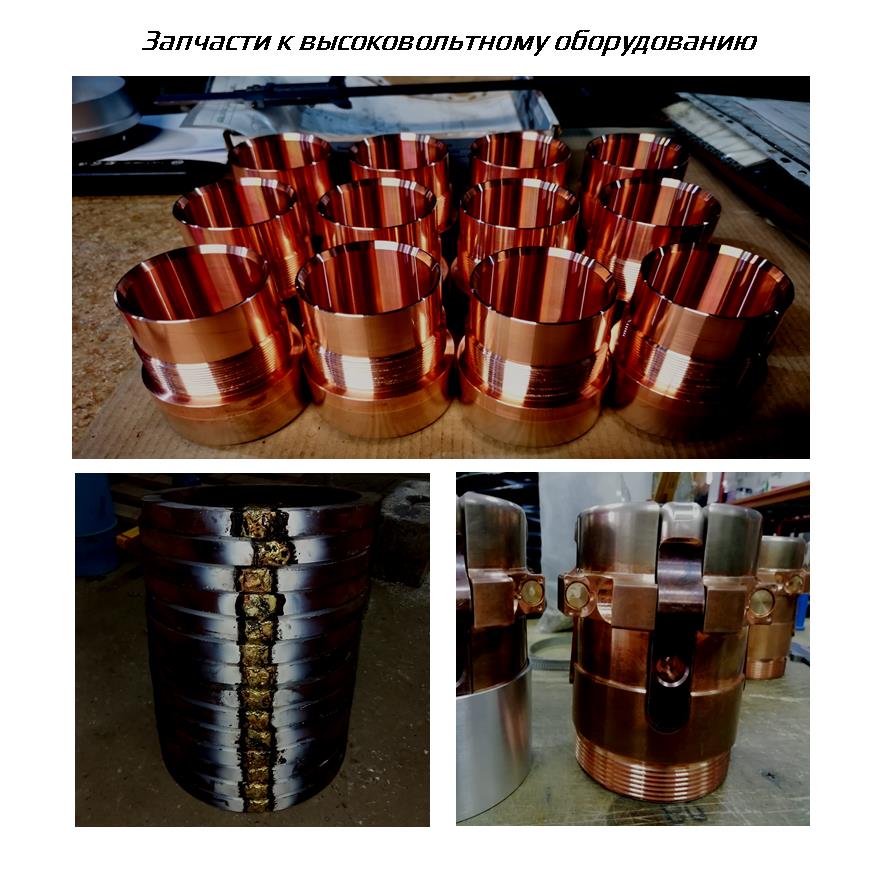

Обработка сверхтвердых материалов требует применения инструмента из мелкозернистых твердых сплавов с многослойным керамическим покрытием. Фрезы для таких работ имеют усиленную сердцевину и отрицательный передний угол заточки для сопротивления огромным силам трения.

Процесс ведут при малых глубинах резания и высоких скоростях вращения, когда металл в зоне контакта размягчается от локального нагрева. Подобный эффект называют скоростным фрезерованием, и он позволяет получать зеркальную поверхность без риска скола кромок. Жесткость системы «станок-инструмент-деталь» должна быть максимальной для исключения малейших автоколебаний.

Охлаждение при фрезеровке каленого металла проводят сухим способом или с помощью масляного тумана. Использование водных эмульсий опасно, так как резкий температурный перепад вызывает микротрещины на поверхности твердосплавных пластин. Стружка при такой обработке выходит в виде раскаленной пыли, которую необходимо мгновенно удалять из рабочей зоны вытяжкой. Результат обработки характеризуется высокой геометрической точностью и отсутствием внутренних напряжений.

В процессе интенсивного снятия стружки заготовка поглощает значительную часть выделяемой энергии и увеличивается в физических размерах. Для алюминиевых сплавов такое удлинение может составлять до 0.1 мм на каждые 100 мм длины при нагреве всего на +40℃. Если выполнить чистовой проход горячей детали, после остывания все размеры превысят границы допуска.

Для борьбы с погрешностями используют обильное охлаждение СОЖ, температура которой поддерживается специальными холодильными установками. Стабильный тепловой режим гарантирует повторяемость параметров в течение всей рабочей смены в цехе.

Станки с программным управлением оснащают функциями термической компенсации, которые учитывают нагрев шпинделя и ходовых винтов. Датчики передают информацию в компьютер, который автоматически сдвигает нулевую точку программы на нужную величину. Перед началом выполнения прецизионных заказов оборудование прогревают на холостом ходу в течение 30 минут. Контрольные измерения проводят только после полной стабилизации температуры заготовки до уровня +20℃.

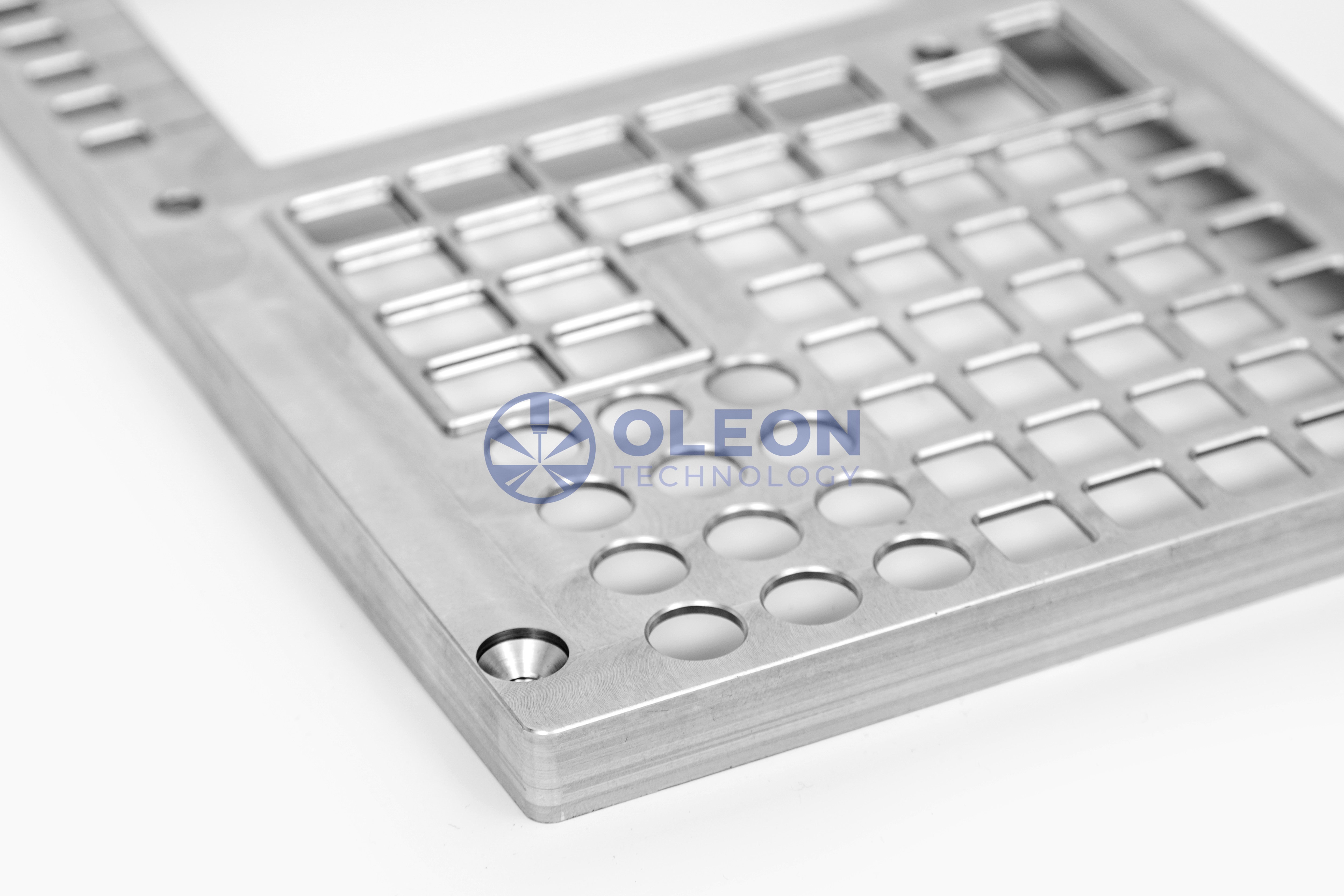

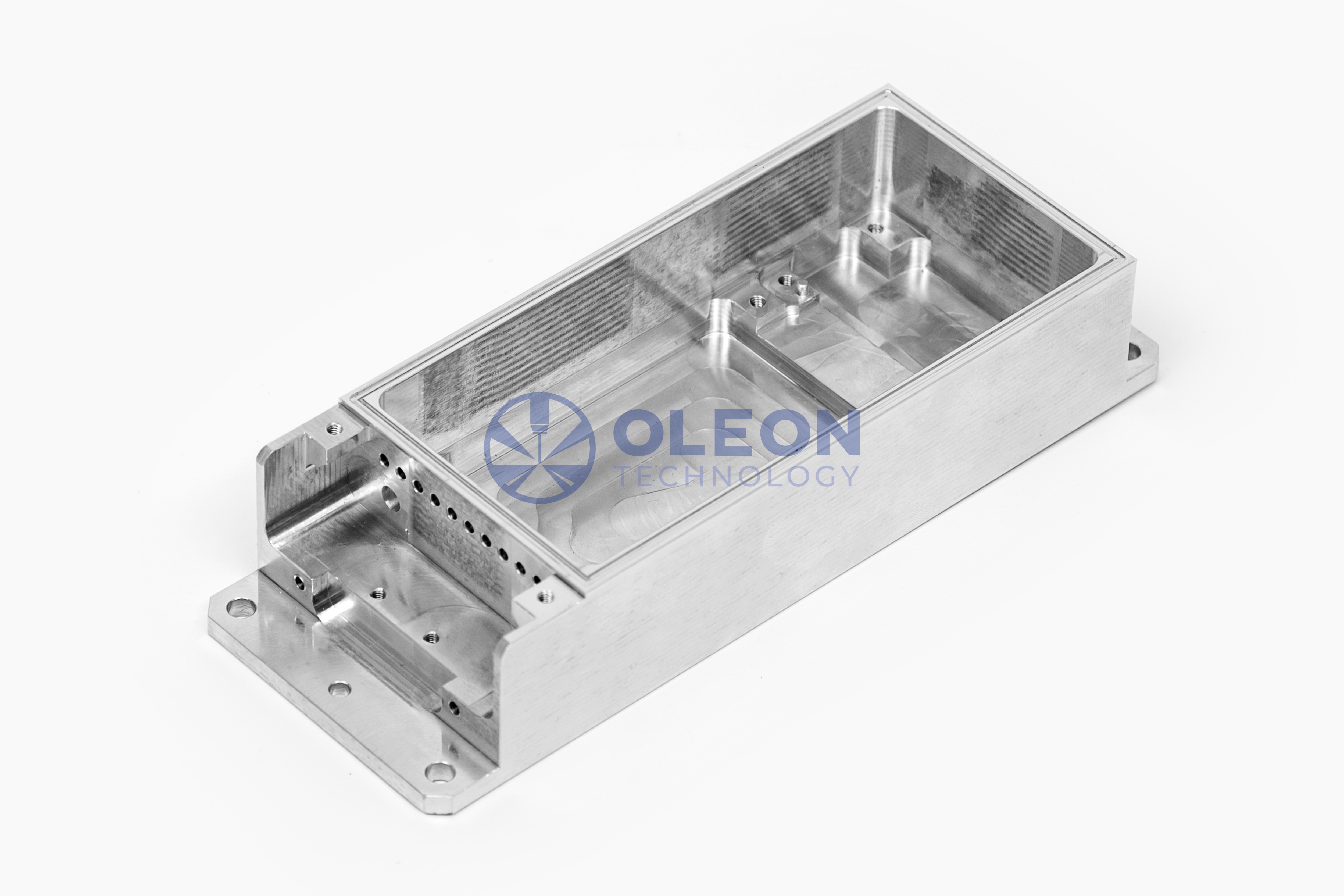

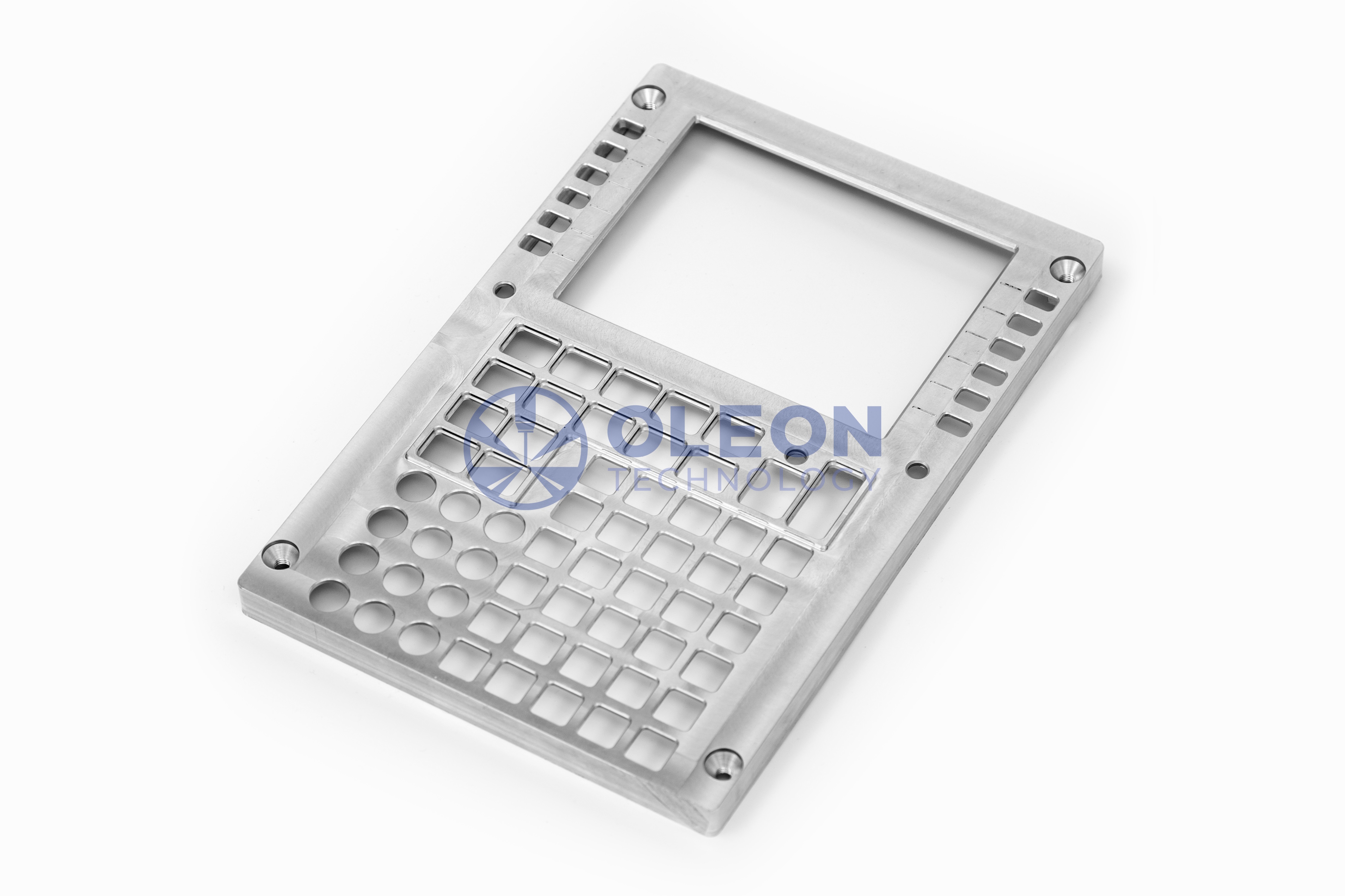

При обработке закрытых полостей стружка стремится накопиться на дне, что приводит к ее повторному перерезанию и поломке инструмента. Для решения задачи применяют подачу охлаждающей жидкости под высоким давлением через внутренние каналы фрезы. Мощная струя выбивает металлические частицы из зоны резания и выносит их вверх вдоль спиральных канавок.

Если станок не имеет функции подачи через шпиндель, используют систему обдува сжатым воздухом с добавлением масляного тумана. Прозрачность рабочей зоны обеспечивает визуальный контроль процесса и предотвращает заклинивание фрезы в углах кармана.

Специальные стратегии погружения инструмента, такие как врезание по спирали или наклонное врезание, также способствуют лучшему выходу отходов. Программа ЧПУ задает траекторию движения, при которой фреза не перекрывает весь канал, оставляя место для циркуляции жидкости. Когда работают с вязкими сплавами, глубину прохода уменьшают для получения более мелкой и легкой стружки.

Высокоскоростная технология (HSM) подразумевает частоту вращения шпинделя от 10000 до 60000 об/мин при минимальных силах резания. Основная особенность метода заключается в том, что тепло не успевает уйти вглубь заготовки и почти полностью удаляется вместе с отлетающей стружкой. Это позволяет обрабатывать тонкостенные детали без риска их коробления и термической деформации.

Результат HSM-обработки часто превосходит шлифовку по качеству поверхности, достигая шероховатости Ra 0.4. Время нахождения заготовки на станке сокращается в 3 раза, что значительно повышает рентабельность крупносерийного производства.

Для реализации скоростных режимов требуются станки с высокой динамической точностью и идеально сбалансированная оснастка. Малейший дисбаланс фрезы на таких оборотах приведет к мгновенному разрушению подшипников шпинделя и браку детали. Используют инструменты малого диаметра с высокой частотой зубьев для обеспечения плавного съема тончайших слоев металла. HSM-технология подходит для изготовления электродов, мелких форм и корпусов мобильной электроники.

Система минимального количества смазки (MQL) подает в зону резания тончайший аэрозоль из растительного или синтетического масла, смешанного со сжатым воздухом. Этот метод исключает использование огромных объемов воды и химических растворов, которые требуют сложной очистки и утилизации. Расход масла составляет всего несколько миллилитров в час, при этом эффективность смазки остается на высоком уровне.

Воздушный поток под давлением отлично справляется с охлаждением инструмента и выдуванием стружки из зоны контакта. Технология считается экологически чистой и снижает затраты предприятия на обслуживание систем подачи жидкости.

Отсутствие влаги в рабочей зоне предотвращает коррозию деталей станка и сохраняет поверхность заготовки сухой. Детали после такой обработки не нуждаются в длительной сушке и могут сразу отправляться на упаковку или сборку. MQL-метод показывает лучшие результаты при фрезеровании алюминия и чугуна, где налипание металла или образование грязи критично. Температурный шок для режущих кромок при использовании тумана гораздо меньше, чем при циклическом заливе холодной водой.

Плунжерный метод, или сверлильное фрезерование, заключается в подаче инструмента вдоль его оси Z для удаления основного объема припуска. Фреза работает как сверло, делая серию последовательных вертикальных проколов по периметру или площади будущего кармана.

Основные силы резания направляются вдоль оси шпинделя, где жесткость станка максимальна. Это позволяет снимать огромные слои металла даже на оборудовании с изношенными направляющими без риска возникновения вибраций. Эффективность процесса возрастает при обработке глубоких полостей, где радиальное отжатие инструмента делает обычное боковое фрезерование невозможным.

После завершения плунжерной стадии поверхность имеет ступенчатый вид, который быстро выравнивают обычными проходами. Время черновой подготовки сокращается на 40%, так как скорость осевого врезания может быть очень высокой. Использование специальных плунжерных фрез со сменными пластинами гарантирует надежный отвод стружки вверх через центральные каналы. Технология подходит для обработки массивных поковок и литья со значительными припусками.

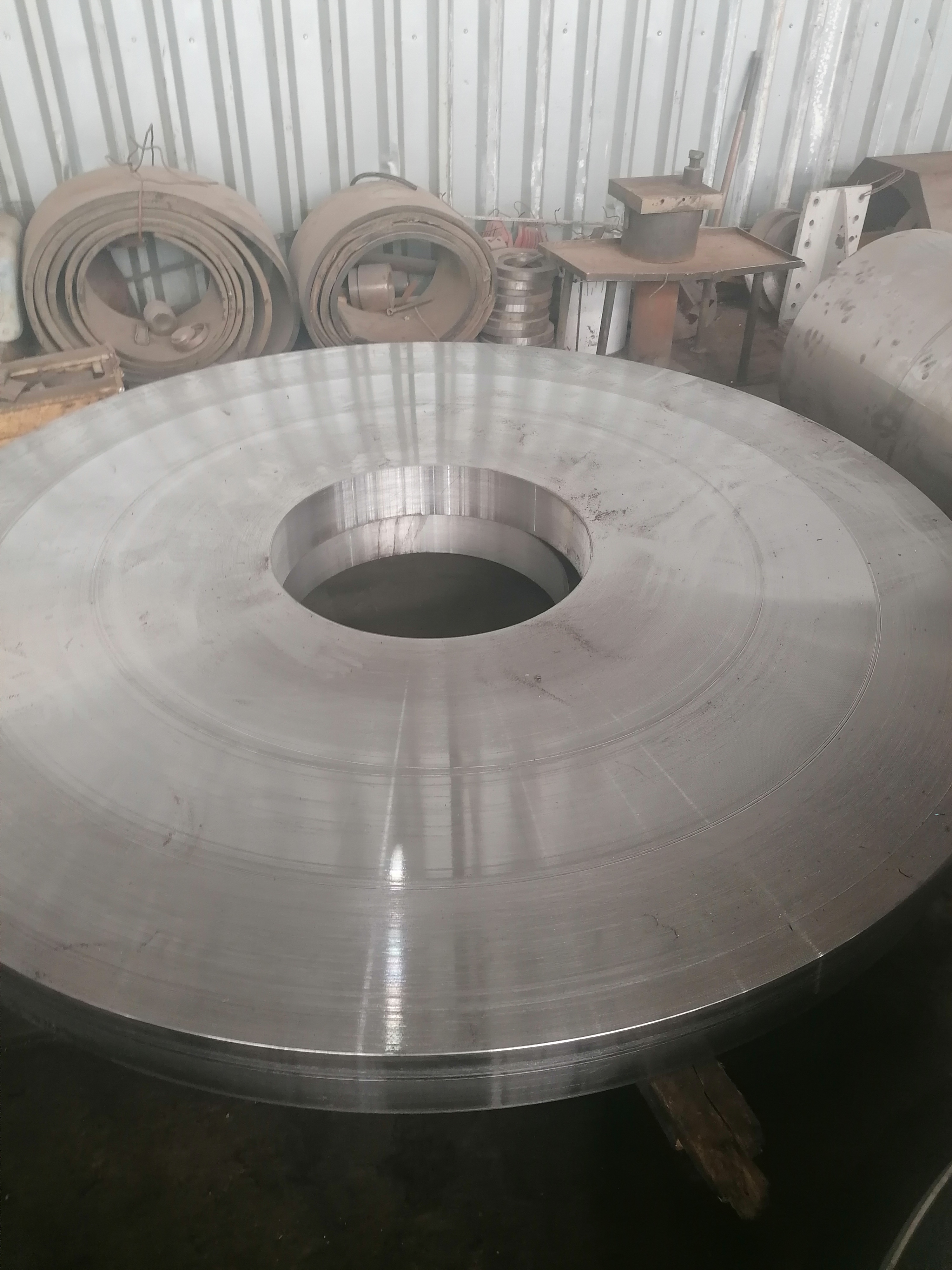

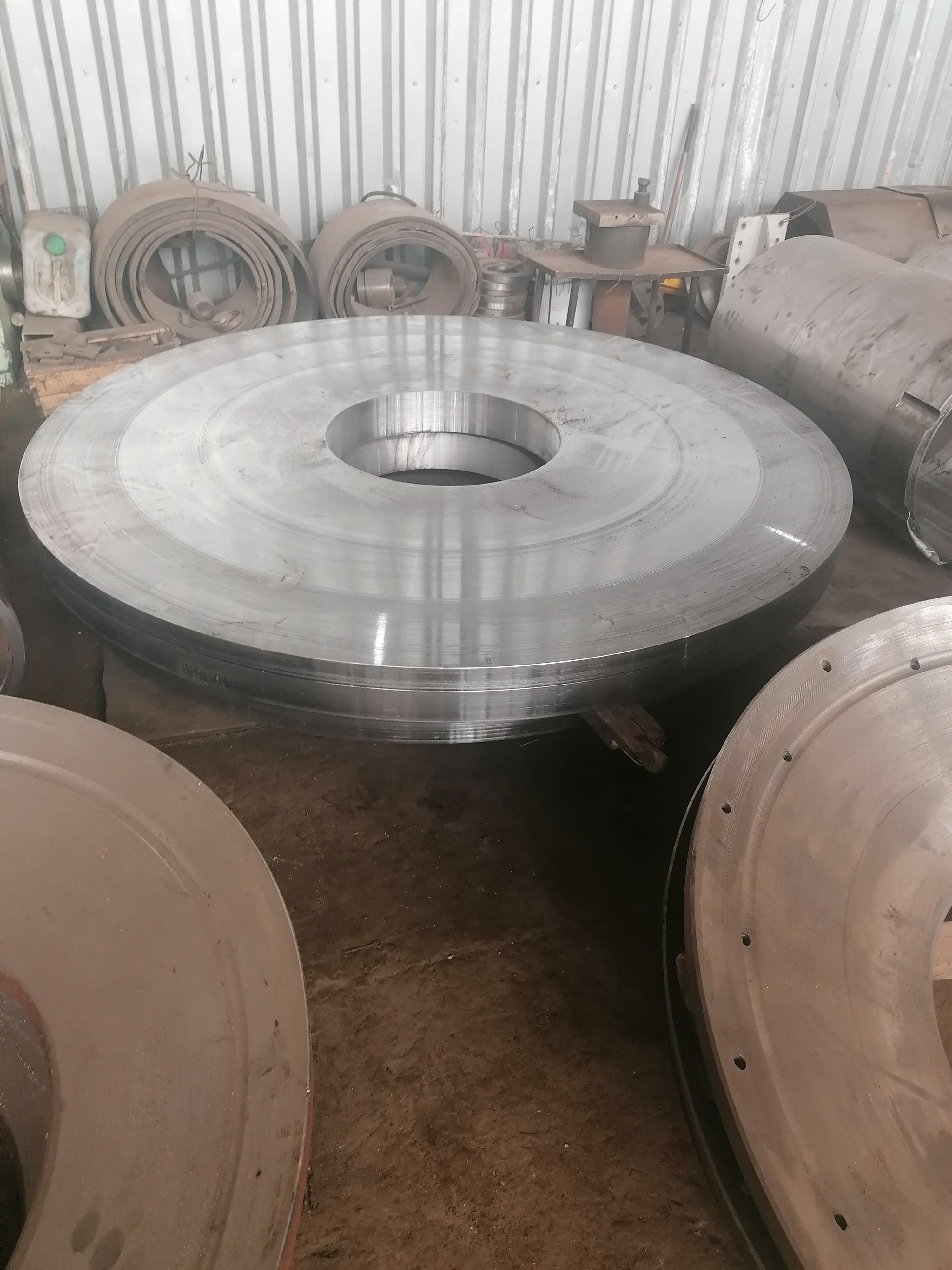

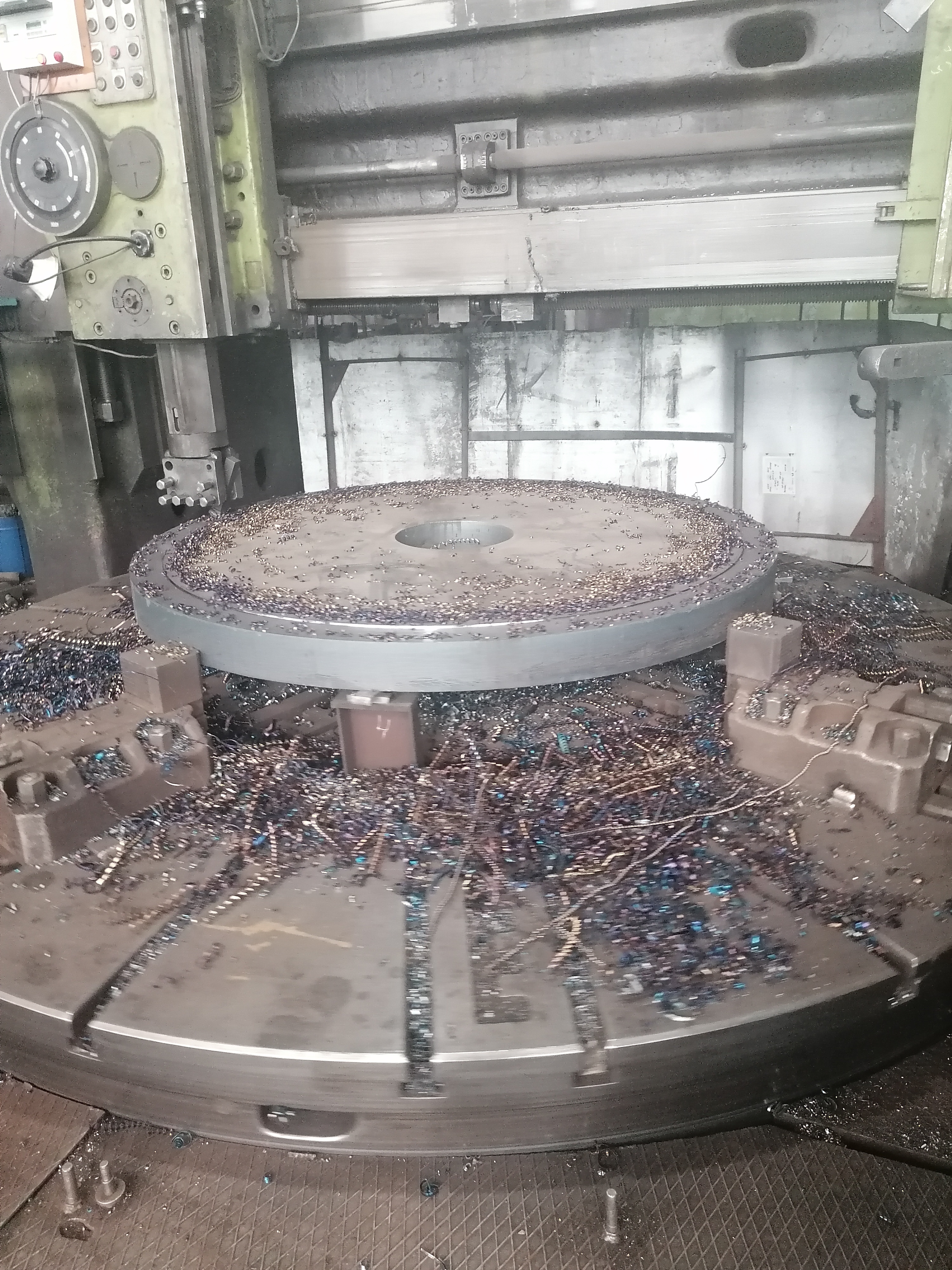

Торцевая обработка позволяет достичь гладкости поверхности до значений Ra 0.63–1.25 при использовании современных многогранных пластин. Для получения идеального результата применяют специальные вставки — «вайперы», которые имеют широкую зачистную кромку. Когда фреза вращается, этот элемент плавно выглаживает микронеровности, которые оставляют основные рабочие зубья.

Широкий диаметр инструмента позволяет перекрывать большую площадь за один проход, что исключает появление видимых стыков и ступенек. Точность плоскостности на плитах большого размера выдерживается в пределах 0.02 мм на метр длины заготовки.

Чистота поверхности напрямую зависит от осевого биения пластин в корпусе фрезы и отсутствия люфтов в шпинделе. При финишной отделке обороты шпинделя увеличивают, а подачу на зуб снижают до минимума для исключения эффекта «гребенки». Охлаждение должно быть равномерным по всей ширине захвата инструмента для предотвращения пятнистого нагрева металла. Если заготовка имеет тонкое сечение, используют вакуумные плиты для надежного прижима и гашения резонансных колебаний.
