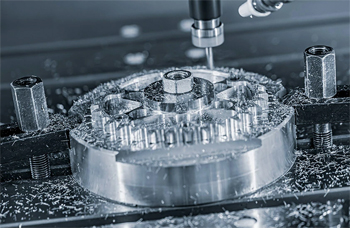

Широкоуниверсальные фрезерные станки

Накладная головка расширяет границы возможностей оборудования, потому что она позволяет выполнять обработку под любым углом к плоскости стола. Этот узел монтируют на торцевой части выдвижного хобота или крепят непосредственно к станине над основным шпинделем.

Конструкция включает в себя два поворотных сустава, и они вращаются в перпендикулярных плоскостях для точной ориентации инструмента. Внутри корпуса находятся конические шестерни, которые передают вращение от главного двигателя к шпинделю головки. Такое решение превращает горизонтальную машину в вертикальную за считанные минуты без использования тяжелых подъемных механизмов. Инструмент фиксируют в конусном отверстии вала при помощи затяжного шомпола или механизированного зажима.

Система поворота имеет круговую шкалу с ценой деления в один градус, что обеспечивает правильную установку оснастки для фрезерования косых пазов. Когда головка занимает нужное положение, ее жестко притягивают болтами к круговым направляющим для исключения малейших люфтов. В шпинделе используют радиально-упорные подшипники, так как они хорошо выдерживают комбинированные нагрузки при сверлении и торцевом фрезеровании.

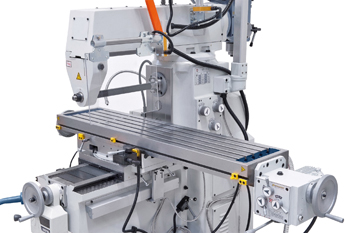

Выдвижной хобот (ползун) служит подвижным основанием для вертикальной головки и позволяет менять вылет инструмента относительно станины. Эту массивную деталь перемещают по верхним горизонтальным направляющим станка при помощи отдельного привода или вручную. Когда нужно обработать широкую заготовку, хобот выдвигают вперед, и зона досягаемости фрезы увеличивается без переустановки детали на столе.

Внутри хобота часто располагают коробку скоростей и собственный электродвигатель для привода вспомогательного шпинделя. Такая компоновка обеспечивает независимую работу вертикального узла, пока основной горизонтальный вал остается свободным для других задач.

Жесткость хобота определяет точность резания на максимальном вылете, поэтому его изготавливают с мощными внутренними ребрами. Направляющие ползуна имеют форму «ласточкин хвост» или прямоугольный профиль для надежного восприятия опрокидывающих моментов. Сверху на хоботе могут находиться дополнительные опоры для длинных фрезерных оправок, которые используют при горизонтальном фрезеровании. Фиксацию узла в нужном положении производят мощными зажимами, которые блокируют любое смещение во время силовой обдирки металла.

Конструкция многих широкоуниверсальных машин позволяет задействовать оба шпинделя в одном технологическом цикле для сокращения времени производства. Горизонтальный шпиндель располагают в корпусе станины, а вертикальный узел монтируют на подвижном хоботе сверху.

Когда выполняют комплексную обработку, заготовку фрезеруют сразу с двух сторон разными инструментами. Например, торцевая фреза на вертикальной головке обрабатывает верхнюю плоскость, а дисковая фреза на горизонтальном валу прорезает боковой паз. Такая параллельная работа требует точной синхронизации подач и отсутствия столкновений между оправками в ограниченном пространстве.

Для реализации подобного режима станки оснащают раздельными приводами для каждого рабочего вала. Это дает возможность выбирать индивидуальные обороты в зависимости от диаметра инструментов и материала детали. Система охлаждения направляет потоки жидкости в обе зоны резания одновременно, чтобы эффективно удалять стружку и отводить тепло. Использование двух шпинделей исключает необходимость в промежуточной переустановке изделия, и это значительно повышает точность взаимного расположения поверхностей.

Поворотный рабочий стол позволяет изменять угол расположения заготовки относительно оси шпинделя в горизонтальной плоскости. В отличие от стандартных фрезерных столов, этот узел может вращаться на 45 градусов в обе стороны от центрального положения. Эта функция необходима для нарезания косозубых шестерен, винтовых канавок или фрезерования наклонных плоскостей без применения специальных приспособлений.

Механизм поворота включает в себя градуированную шкалу и нониус для точной юстировки положения с погрешностью до нескольких угловых минут. Когда стол занимает нужный угол, его намертво фиксируют болтами в круговых Т-образных пазах основания.

Нижняя часть стола имеет прецизионную направляющую поверхность, которая сопрягается с поворотной плитой крестового суппорта. Вращение производят вручную или через червячную передачу, которая обеспечивает плавность и легкость настройки даже при наличии тяжелой заготовки. Использование поворотного стола расширяет технологический диапазон станка, потому что он может выполнять задачи специализированного зубофрезерного оборудования.

Долбежная головка - сменный модуль, который преобразует вращательное движение привода в возвратно-поступательное движение резца. Ее устанавливают вместо вертикальной фрезерной головки на хобот или станину для обработки внутренних поверхностей.

С помощью этого узла изготавливают шпоночные пазы, шлицы и многогранные отверстия в глухих или сквозных полостях деталей. Ход ползуна регулируют в зависимости от глубины паза, а скорость движения подбирают исходя из твердости металла заготовки. Подобная оснастка избавляет предприятие от покупки отдельного долбежного станка и экономит место на производственной площади.

Механизм головки включает в себя кривошипно-шатунный узел, который обеспечивает высокую силу резания при движении вниз. Резцедержатель позволяет закреплять инструменты разного профиля для формирования точных геометрических контуров внутри втулок или фланцев. Поворотный корпус модуля дает возможность выполнять долбление под наклоном, что необходимо для создания клиновых шпоночных соединений.

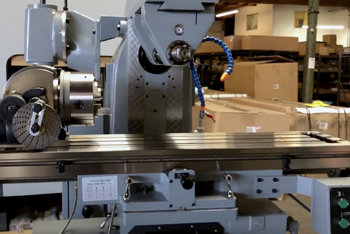

Универсальная делительная головка (УДГ) служит для точного поворота заготовки на заданный угол или для ее непрерывного вращения при фрезеровании спиралей. Этот прибор устанавливают на рабочий стол станка и соединяют с ходовым винтом продольной подачи через систему сменных шестерен. Когда стол перемещается, деталь одновременно поворачивается, и фреза прорезает винтовую канавку на сверле или фрезе.

УДГ позволяет делить окружность на любое количество частей для нарезания зубьев, шлицев или сверления группы отверстий в торце вала. Точность деления обеспечивают перфорированные диски с разным количеством отверстий и фиксатор-нониус.

Для обработки конических деталей корпус головки можно наклонять в вертикальной плоскости под любым углом от -10 до +90 градусов. Заготовку закрепляют в трехкулачковом патроне или в центрах, когда используют заднюю бабку для поддержки свободного конца. Жесткость конструкции УДГ гарантирует отсутствие вибраций при силовом фрезеровании стальных изделий твердосплавным инструментом. Внутри узла находится прецизионная червячная пара, которую постоянно регулируют для устранения мертвого хода и люфтов.

Широкоуниверсальные станки снабжают независимыми приводами подач для каждой координатной оси, что позволяет перемещать стол и хобот одновременно. В отличие от простых моделей с одной коробкой подач здесь используют индивидуальные серводвигатели или регулируемые моторы постоянного тока. Такая схема дает возможность выполнять контурное фрезерование под углом и плавно изменять скорость движения инструмента в процессе резания.

Система ЧПУ координирует работу всех двигателей, обеспечивая высокую точность траектории при обработке криволинейных поверхностей. Отсутствие длинных кинематических цепей с множеством шестерен снижает шум и повышает надежность оборудования.

Приводы подач передают движение через шарико-винтовые пары, которые исключают люфты и гарантируют плавность хода на микроуровне. Электроника контролирует нагрузку на каждой оси и автоматически отключает питание при превышении допустимых значений для защиты механики. Скорость ускоренных перемещений достигает 15-20 м/мин, и данный фактор существенно сокращает время на позиционирование инструмента. Для ручного управления используют электронные маховички, которые позволяют перемещать узлы с дискретностью до 0,01 мм.

Бесконсольная компоновка предполагает отсутствие подвижной консоли, поэтому рабочий стол перемещается только в горизонтальной плоскости по жесткому основанию станины. Вертикальную подачу осуществляет шпиндельная бабка, которая движется по направляющим колонны вверх и вниз.

Эта конструкция обеспечивает максимальную жесткость конструкции, так как тяжелый стол с заготовкой всегда опирается на массивный фундамент. Это позволяет обрабатывать детали весом в несколько тонн без риска прогиба направляющих и потери точности. Бесконсольные машины идеально подходят для силовой обдирки крупных стальных отливок и поковок на тяжелых режимах.

Станина такого станка имеет Т-образную или Г-образную форму для оптимального распределения нагрузок от всех подвижных узлов. Широкие направляющие качения или скольжения снабжают антифрикционным покрытием для снижения трения и предотвращения задиров. Отсутствие вертикального перемещения стола упрощает герметизацию рабочей зоны и установку систем удаления стружки. Масса оборудования может достигать 15-20 т, что гарантирует абсолютную виброустойчивость во время работы торцевыми фрезами большого диаметра.

Устройство цифровой индикации считывает сигналы с оптических линеек осей и выводит фактические координаты стола на электронное табло. Это избавляет специалиста от необходимости считать обороты маховиков и следить за лимбами, что радикально снижает вероятность ошибок.

УЦИ учитывает реальное перемещение узлов, игнорируя люфты в винтовых парах и износ передач, поэтому точность позиционирования возрастает до 0,005 мм. Система позволяет быстро обнулять координаты в любой точке, выполнять разметку отверстий по окружности и вычислять середину заготовки. Наличие такой электроники упрощает работу на станках с ручным управлением и повышает общую культуру производства.

Экран блока индикации имеет высокую контрастность и защиту от бликов для комфортного чтения данных при любом освещении в цехе. В памяти устройства можно хранить координаты десятков опорных точек, что удобно при изготовлении серийных деталей со множеством переходов. Специальные функции позволяют рассчитывать углы наклона и компенсировать радиус фрезы в автоматическом режиме. Оптические линейки снабжают герметичными корпусами и системами обдува для защиты от масляного тумана и пыли.

Система автоматической балансировки шпинделя непрерывно контролирует уровень вибраций, которые возникают при вращении тяжелого инструмента на высоких оборотах. Дисбаланс может появиться из-за неоднородности материала фрезы, налипания стружки или износа режущих пластин.

Встроенный датчик-акселерометр фиксирует отклонения и передает сигнал в контроллер, который активирует балансировочный механизм внутри вала. Специальные грузы перемещаются в противофазе к источнику колебаний, полностью гася инерционные силы за доли секунды. Это предотвращает разбивание подшипников и гарантирует идеальную чистоту обработанной поверхности металла без следов дроби.

Постоянная стабильность шпиндельного узла позволяет использовать повышенные режимы резания без риска возникновения резонанса в станине. Ресурс твердосплавного инструмента возрастает на 30-50%, так как режущие кромки не испытывают ударных нагрузок при каждом обороте. Программное обеспечение ведет журнал состояния вибраций, и данный факт помогает заранее определить необходимость планового ремонта опор. Автобалансировка особенно важна при скоростном фрезеровании алюминиевых сплавов длинными концевыми фрезами на вылете до 300 мм.

Коробка скоростей с перебором обеспечивает передачу высокого крутящего момента на низких оборотах для силового фрезерования и сверления крупными диаметрами. Система шестерен позволяет понижать частоту вращения шпинделя до 40-50 об/мин, сохраняя при этом полную мощность главного электродвигателя. Это необходимо для обработки жаропрочных сталей и вязких титановых сплавов, когда требуются значительные усилия для снятия стружки.

Перебор расширяет общий диапазон скоростей станка, делая его пригодным как для черновой обдирки, так и для скоростной чистовой отделки легких металлов. Переключение ступеней производят вручную рукоятками или автоматически при помощи электромагнитных муфт.

Зубчатые колеса внутри бабки имеют широкие венцы и прецизионную шлифовку профиля зуба для снижения шума и нагрева. Система смазки под давлением подает масло непосредственно в зону зацепления шестерен и к опорным подшипникам для эффективного отвода тепла. Контроль температуры внутри картера предотвращает температурное расширение шпиндельного вала и увод точных размеров заготовки. Переборный механизм проектируют с запасом прочности, чтобы он выдерживал ударные нагрузки при прерывистом резании многозубыми фрезами.

Для фиксации нестандартных деталей на рабочем столе широкоуниверсального станка используют наборы универсально-сборных приспособлений (УСП). Система включает в себя прихваты, подставки, угольники и домкраты, которые закрепляют в Т-образных пазах зеркала стола. С их помощью можно надежно зажать корпусную деталь любой формы, обеспечив жесткость конструкции при воздействии сил резания.

Базирование производят по обработанным плоскостям или технологическим отверстиям с помощью прецизионных штифтов и упоров. Правильная установка исключает деформацию заготовки под давлением зажимов и гарантирует соосность всех обрабатываемых поверхностей.

При работе с тонкими деталями применяют специальные опоры с полимерными накладками, которые распределяют усилие и не оставляют вмятин на металле. Использование индикаторных головок позволяет выверить положение заготовки с точностью до 0,01 мм перед запуском программы или началом ручной подачи. Для ускорения процесса часто применяют гидравлические тиски с регулируемым усилием поджима, которые обеспечивают повторяемость базы в серийном производстве.
