Фрезерные работы по металлу

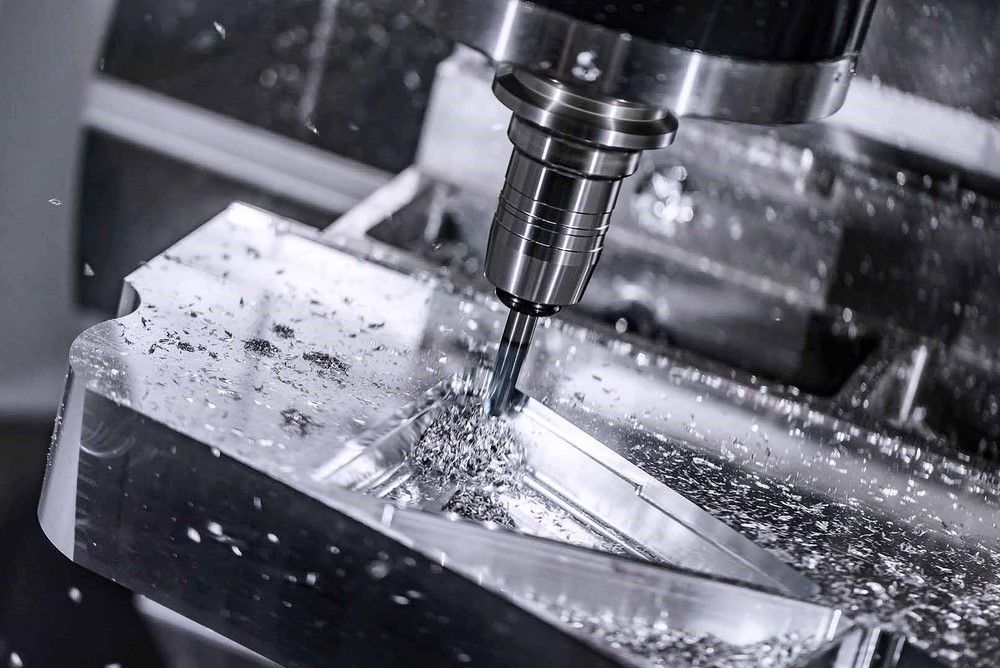

Токарный метод предполагает вращение заготовки в патроне, а фрезерование основано на работе инструмента, который вращается, при неподвижной или медленно перемещающейся детали. Фреза имеет множество лезвий, которые поочередно входят в контакт с металлом и снимают заданный припуск. Это позволяет обрабатывать плоские поверхности, глубокие пазы и сложные криволинейные контуры, которые невозможно получить на стандартном токарном оборудовании.

При фрезеровании инструмент свободно перемещается по трем осям координат, что дает возможность создавать уникальные объемные формы и технологические вырезы любой конфигурации. Жесткая фиксация заготовки на массивном столе станка обеспечивает высокую точность межосевых расстояний и параллельность плоскостей в корпусных деталях.

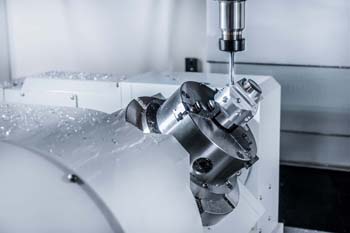

Если оборудование оснащено поворотной шпиндельной головкой, инструмент может подходить к заготовке под разными углами без ее переустановки. Резание носит прерывистый характер, поэтому зубья фрезы успевают охлаждаться между фазами контакта с металлом. Контроль режимов подачи исключает возникновение резонансных вибраций и гарантирует достижение нужной шероховатости поверхности. Фрезерные работы выбирают для изготовления зубчатых колес, кронштейнов, элементов штамповой оснастки и пресс-форм.

Итоговую цену формируют на основе времени, которое станок затрачивает на выполнение всех переходов от черновой обдирки до финишной отделки. В расчет закладывают сложность геометрии детали, так как обработка криволинейных поверхностей требует написания более объемных управляющих программ. Учитывают также стоимость используемого режущего инструмента и скорость его износа при контакте с конкретным сплавом.

Когда работают с титаном или закаленной сталью, нагрузка на оборудование возрастает, поэтому тариф для таких материалов устанавливают выше стандартного уровня. Расценки включают затраты на электроэнергию, амортизацию техники и оплату труда инженерного персонала.

На сумму в смете влияет необходимость изготовления специальной оснастки или зажимных приспособлений для заготовок нестандартной формы. Если деталь имеет габаритные размеры более 1000 мм, применяют повышающий коэффициент из-за сложности установки и контроля размеров. Процесс подготовки технической документации по эскизам заказчика оценивают отдельно как конструкторскую услугу.

Число режущих кромок определяют исходя из физических свойств металла и объема стружки, который необходимо удалить за один рабочий ход. Для обработки мягких и вязких материалов типа алюминия или чистой меди выбирают фрезы с двумя-тремя зубьями. Подобная конструкция имеет широкие канавки, которые обеспечивают свободный выход липкой крошки и предотвращают заклинивание инструмента.

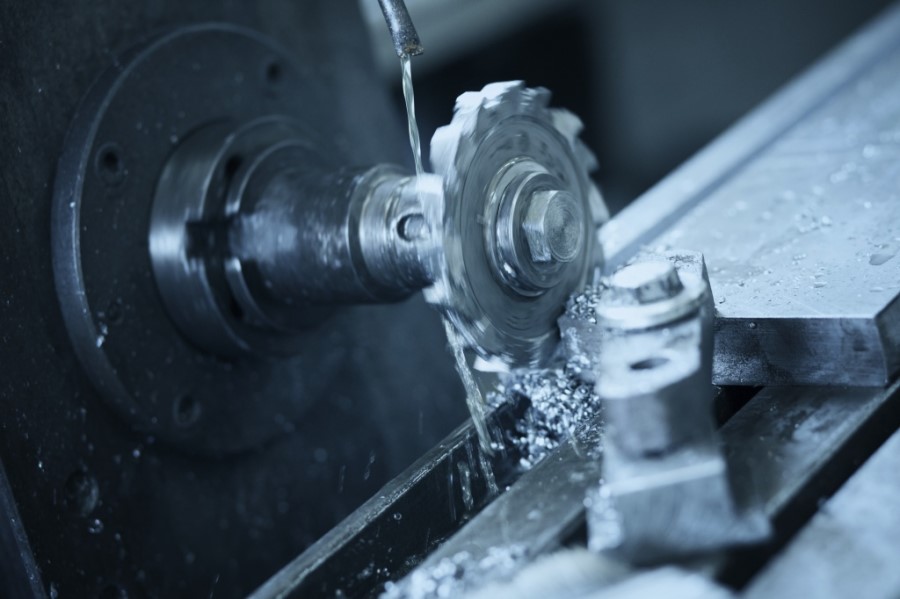

Если количество лезвий мало, пространство между ними позволяет подавать больше смазочно-охлаждающей жидкости прямо в зону резания. Это снижает риск перегрева и налипания металла на режущий клин. Скорость подачи при использовании малозубого инструмента увеличивают для повышения производительности процесса без потери качества поверхности.

Для работы с твердыми сталями и чугуном применяют многозубые фрезы, которые имеют от 4 до 12 лезвий. Большая плотность кромок повышает жесткость инструмента и позволяет распределять нагрузку более равномерно по всей окружности. Такой подход обеспечивает высокую чистоту финишной отделки, так как за один оборот шпинделя происходит множество микроскопических срезов. Вибрации в этом случае гаснут быстрее, что положительно влияет на долговечность подшипников станка.

Для фрезерования массивных заготовок используют станки портального или бесконсольного типа с мощными станинами. Деталь опускают на рабочий стол с помощью цехового крана и выверяют ее положение относительно осей перемещения шпинделя. Фиксацию осуществляют через систему усиленных прихватов и тавровых болтов, которые исключают малейший сдвиг металла под действием сил резания.

Когда работают с тяжелым литьем, стол станка может выдерживать нагрузку до 10 т и более без потери точности хода. Процесс обдирки ведут торцевыми фрезами большого диаметра для быстрого удаления литейной корки и дефектных слоев. Оборудование обеспечивает стабильность координат даже при возникновении значительных динамических ударов.

Точность обработки крупных объектов контролируют с помощью переносных измерительных приборов и лазерных трекеров. При фрезеровании длинных станин или рам учитывают температурное расширение металла, которое может изменить размеры на несколько десятых долей миллиметра. Чтобы тепло отводилось равномерно, охлаждающую жидкость подают мощными потоками из нескольких форсунок.

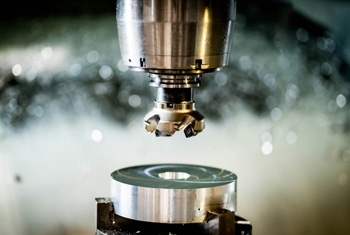

Торцевой метод предназначен для создания широких и ровных поверхностей на плитах, крышках и корпусах механизмов. Ось вращения фрезы при такой операции располагается перпендикулярно обрабатываемой плоскости, а режущие кромки находятся на торце инструмента. Подобная схема позволяет перекрывать большую площадь металла за один проход, что сокращает количество стыков между дорожками.

Использование современных многогранных пластин со специальными зачистными гранями (вайперами) обеспечивает получение 8-го класса чистоты поверхности. Фреза работает плавно, так как в контакте с материалом постоянно находится несколько зубьев одновременно. Настройка глубины врезания гарантирует отсутствие волнистости на финише.

Процесс эффективно убирает неровности после газовой резки или рубки на гильотине, подготавливая базу для последующих измерений. При торцевом фрезеровании основная нагрузка направлена вдоль оси шпинделя, что минимизирует радиальные вибрации и отжатие инструмента. Это дает возможность устанавливать высокие скорости подачи и снимать припуски до 10 мм за один цикл. Для обработки закаленных сталей выбирают торцевые головки с керамическими вставками, которые выдерживают нагрев до +1000℃.

Технологическая карта содержит подробное описание последовательности всех операций, необходимых для превращения заготовки в готовую деталь. В документе указывают тип используемого оборудования, перечень требуемых фрез и точные режимы резания для каждого перехода. Проектировщик прописывает величину припусков, методы базирования металла на столе и контрольные точки для замера размеров.

Наличие такой инструкции исключает ошибки персонала и гарантирует стабильное качество продукции в условиях серийного выпуска. Карта служит основным документом для мастера, который настраивает станок и выбирает оснастку из инструментальной кладовой.

В технологическом описании фиксируют нормы времени на каждую манипуляцию, что позволяет планировать загрузку цеха и сроки отгрузки заказов. Если деталь требует сложной многоосевой обработки, в карте указывают координаты нулевых точек и параметры поворота шпинделя. Также прописывают требования к смазочно-охлаждающей жидкости и периодичность проверки чистоты фильтров.

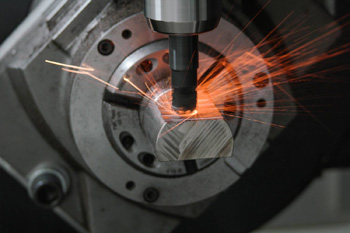

Фрезерование легированных инструментальных сталей проводят при использовании фрез из мелкозернистого твердого сплава с титан-алюминиевым покрытием. Такие сплавы сохраняют свою твердость при температуре до +800℃, что позволяет вести скоростную обработку без повреждения лезвий.

Процесс ведут на умеренных подачах с минимальной глубиной за один проход для снижения ударных нагрузок на шпиндельный узел. Инструмент должен иметь отрицательный передний угол заточки для повышения прочности режущего клина при встрече с твердыми включениями. Жесткость системы станка должна быть максимальной для исключения микровибраций, которые губительны для хрупкой оснастки.

Для предотвращения термического удара часто применяют метод сухого фрезерования с обдувом сжатым воздухом вместо водяной эмульсии. Такой подход исключает появление микротрещин на поверхности пластин из-за резких перепадов температур. Если сталь прошла закалку до 60 HRC, используют эльборовые вставки или специальную керамику. Мониторинг износа задней грани резца позволяет вовремя производить замену инструмента до момента изменения размеров детали.

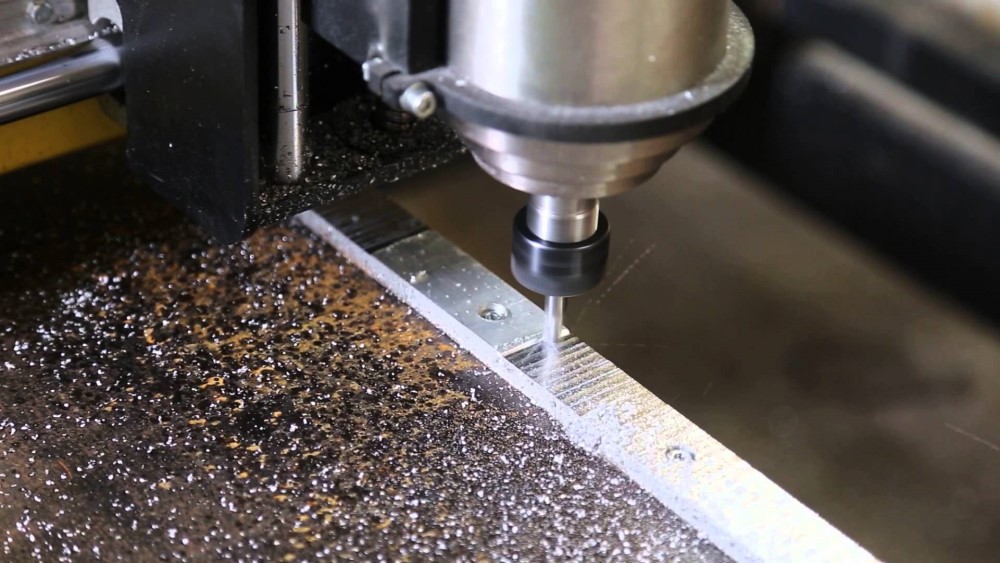

Нанесение изображений на металл требует применения гравировальных штихелей или конических фрез с очень малым радиусом при вершине. Для обеспечения чистого среза без заусенцев процесс ведут на экстремально высоких оборотах шпинделя до 40000 в минуту.

Программа ЧПУ управляет движением инструмента с микронной точностью, формируя тонкие линии и сложные декоративные рельефы. Глубина гравировки обычно составляет от 0.1 до 1.0 мм, что требует идеальной плоскостности заготовки и ее надежной фиксации. Настройка параметров разгона и торможения осей исключает появление рывков на острых углах букв или орнамента.

Для получения контрастного изображения поверхность заготовки часто предварительно полируют до зеркального блеска. Когда фреза снимает верхний слой, обнажается свежая структура металла, которая создает красивый визуальный эффект. Охлаждение проводят масляным туманом, который не оставляет потеков и не портит внешний вид изделия. После завершения механической части контуры могут заполнять краской или подвергать химическому чернению, чтобы текст получился более читаемым.

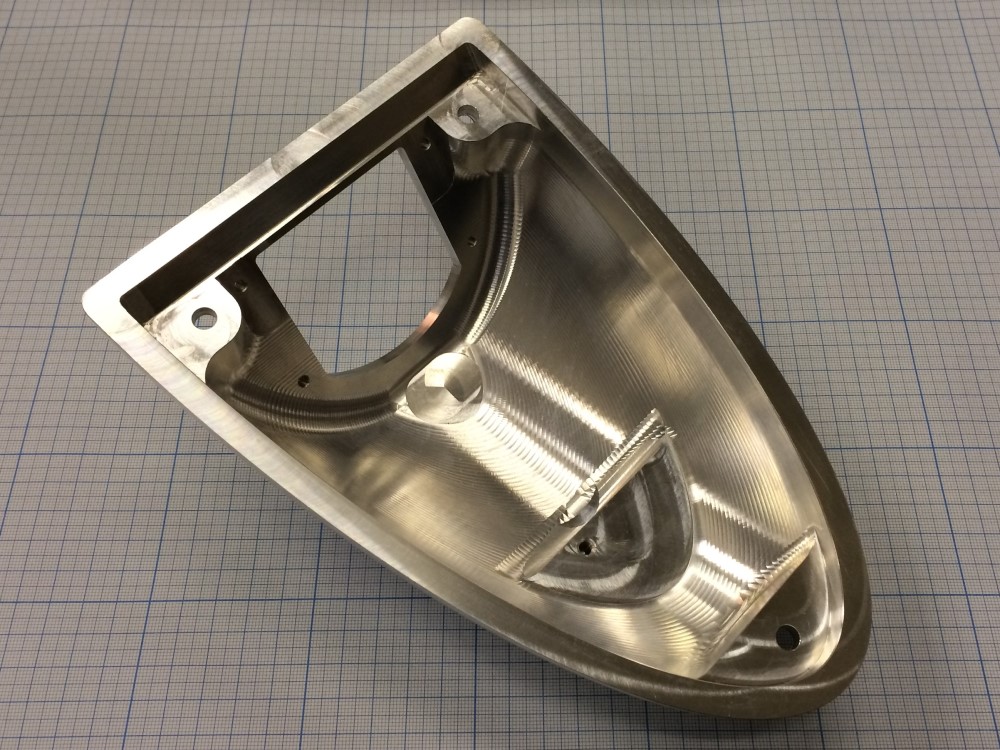

Выполнение комплекса операций без снятия детали со стола станка обеспечивает идеальную соосность всех технологических элементов. Когда шпиндель последовательно фрезерует контур и сверлит крепежные отверстия, погрешность их взаимного расположения стремится к нулю. Это исключает накопление ошибок, которые неизбежно возникают при ручной перестановке и повторной выверке заготовки в тисках.

Время производственного цикла сокращается за счет отсутствия лишних манипуляций и подготовительных действий. Автоматическая смена инструмента в магазине станка позволяет переходить от одной задачи к другой в течение нескольких секунд. Такой подход повышает общую производительность цеха и освобождает площади от промежуточных складов незавершенной продукции.

Использование многофункциональных обрабатывающих центров позволяет получать полностью готовые корпусные детали со сложными пазами и резьбами за один цикл. Точность межосевых расстояний в этом случае выдерживается по 6-му или 7-му квалитету.

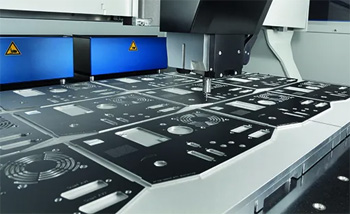

Работа с листами толщиной менее 3 мм требует особого внимания к способам прижима. Чтобы исключить прогиб и вибрацию металла, для фиксации плоских заготовок применяют вакуумные столы или специальные прижимные рамки, которые удерживают края листа по всему периметру.

Для предотвращения деформации тонких стенок и вырывов на кромках фрезерование ведут на высоких оборотах при малых подачах. Используют фрезы с острой заточкой и полированными гранями, которые чисто перерезают структуру материала без образования крупных заусенцев. Контроль глубины врезания по оси Z обеспечивает стабильность размеров и отсутствие сквозных прорезов там, где они не предусмотрены.

При раскрое листового алюминия или латуни применяют стратегии с плавными заходами инструмента для снижения ударных нагрузок на тонкое полотно. Охлаждение воздухом или масляным туманом предотвращает тепловое коробление листа и сохраняет его первоначальную плоскостность. Если требуется художественная резка, программа ЧПУ оптимизирует траекторию для сокращения длины реза и экономии материала.
