Химическая и гальваническая обработка металла

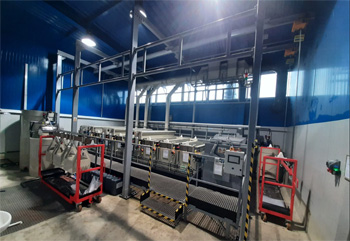

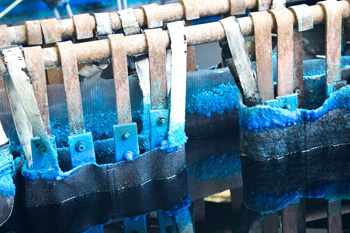

Гальванический метод требует обязательного использования внешнего источника электрического тока для переноса ионов металла из раствора на поверхность изделия. Процесс протекает в электролите, где деталь выполняет роль катода и притягивает к себе положительно заряженные частицы покрытия.

Химический способ основан на протекании автокаталитической реакции восстановления непосредственно в жидкой среде без подачи электричества. Раствор содержит специальные химические реагенты, которые провоцируют выпадение осадка металла на поверхность заготовки.

Гальваника позволяет наращивать слои большой толщины значительно быстрее, чем химические аналоги. Однако химическое осаждение обеспечивает более равномерное распределение материала в глубоких отверстиях и узких каналах, куда электрическое поле проникает с трудом.

Выбор конкретного метода зависит от сложности формы изделия и требуемых характеристик финишного слоя. Электрохимические процессы дешевле в массовом производстве, так как расход реагентов там проще контролировать. Химическая обработка требует более дорогих составов, но она незаменима для деталей с прецизионными размерами и сложной внутренней геометрией.

Перед погружением в рабочую ванну металлические изделия проходят несколько стадий очистки от органических и механических загрязнений. Сначала детали обезжиривают в щелочных растворах, которые растворяют остатки смазочного масла и жира после механической обработки. Если на поверхности оставить хотя бы малейшее пятно, покрытие ляжет неровно и быстро начнет отслаиваться.

После этого проводят промывку в проточной воде для удаления следов химикатов. Затем следует процесс травления в растворах кислот, который убирает слой окалины, ржавчины или естественную оксидную пленку. Чистый металл должен иметь активную поверхность для возникновения прочной молекулярной связи с будущим защитным слоем.

Завершающим этапом подготовки часто становится активация в слабом кислотном составе непосредственно перед нанесением покрытия. Этот процесс удаляет мельчайшие загрязнения, которые могли появиться в процессе промывки. Использование ультразвуковых ванн помогает извлекать грязь из глубоких пор и глухих отверстий заготовки. Внутренние полости промывают особенно долго, чтобы исключить вынос остатков травильного раствора в основную ванну.

Равномерность распределения металла на поверхности заготовки при гальванике зависит от распределения силовых линий электрического поля. Ток стремится пройти по кратчайшему пути, поэтому на выступающих частях и острых углах слой всегда нарастает быстрее. В глубоких впадинах и пазах плотность тока падает, что приводит к образованию более тонкого покрытия.

Для выравнивания толщины используют специальные экраны или дополнительные аноды, которые располагают напротив сложных участков. Состав электролита также играет роль, так как наличие определенных блескообразующих присадок улучшает рассеивающую способность раствора. Когда параметры процесса подобраны верно, разница в толщине между выступами и впадинами становится минимальной.

Температура раствора и интенсивность его перемешивания тоже влияют на качество финишного покрытия. Если жидкость в ванне остается неподвижной, вокруг детали возникают зоны обеднения ионами, что замедляет рост слоя. Постоянная фильтрация электролита удаляет механические примеси, которые могут вызвать появление пузырей или шероховатостей. Расстояние между анодом и катодом должно быть стабильным во всех точках подвески.

Анодирование создает на поверхности алюминия сверхпрочный слой оксида, который по своей твердости приближается к корунду. Процесс протекает в ванне с кислотой, где деталь подключают к положительному полюсу источника тока. Под действием электричества кислород проникает вглубь металла и формирует пористую структуру защиты. Этот слой не является напылением, а вырастает непосредственно из материала основы, что исключает его отслоение.

Анодная пленка надежно защищает алюминий от коррозии даже при контакте с морской водой или дорожными реагентами. Толщина такого покрытия может составлять от 5 до 50 мкм — в зависимости от времени выдержки в растворе.

Пористая структура оксидного слоя позволяет окрашивать металл в любые цвета с помощью органических красителей. Пигмент проникает внутрь пор и надежно запечатывается там после специальной обработки в горячей воде. Это придает изделиям великолепный декоративный вид, который сохраняется в течение многих десятилетий. Анодирование также улучшает адгезию лакокрасочных покрытий, если в дальнейшем алюминий планируют красить.

Пассивация — финишный этап, который создает на поверхности нанесенного металла дополнительную невидимую преграду для коррозии. После цинкования или кадмирования изделия погружают в растворы на основе хроматов или других окислителей.

В процессе реакции образуется тончайшая пленка оксидов, которая закрывает микроскопические поры в покрытии. Это предотвращает появление «белой ржавчины» и значительно увеличивает срок службы деталей во влажной среде. Пассивация также придает изделиям определенный оттенок: радужный, голубой, черный или золотистый. Цвет пленки служит индикатором качества обработки и облегчает визуальный контроль продукции.

Технология позволяет повысить химическую стойкость металла без изменения его геометрических размеров. Пленка имеет толщину менее 1 мкм, поэтому она не влияет на точность резьбовых соединений или посадочных мест. Без этой стадии защиты цинковый слой начнет окисляться на воздухе уже через несколько суток. Пассивация делает покрытие более твердым и устойчивым к механическим повреждениям при сборке узлов. Растворы для этой операции постоянно обновляют, чтобы поддерживать нужную концентрацию активных веществ.

Для контроля толщины защитного покрытия используют высокоточные магнитные или вихретоковые толщиномеры. Приборы работают на принципе измерения магнитного сопротивления или изменения электромагнитного поля в зависимости от расстояния до основы.

Датчик прикладывают к поверхности детали в нескольких точках, а результат мгновенно отображается на цифровом экране в микрометрах. Этот метод позволяет проверять качество защиты без повреждения финишного слоя, что крайне важно для дорогих изделий. Если деталь имеет сложную форму, замеры проводят на плоских участках и в местах наиболее вероятного истончения слоя.

Для покрытий из золота или серебра часто применяют рентгенофлуоресцентный анализ, который дает максимально точные данные о составе и толщине пленки. Прибор направляет луч на поверхность и анализирует спектр отраженного излучения от каждого слоя металла. Такой способ исключает ошибки, вызванные шероховатостью основы или кривизной поверхности. Если требуется проверить толщину внутри отверстий, используют специальные тонкие зонды или метод разрушающего контроля на образцах-свидетелях.

В процессе электрохимического осаждения металла на катоде неизбежно выделяется атомарный водород, который проникает в структуру стали. Газ накапливается в микротрещинах и дефектах кристаллической решетки, создавая там колоссальное внутреннее давление. Это делает высокопрочные стали хрупкими, что может привести к внезапному разрушению болтов или пружин под нагрузкой.

Явление водородного охрупчивания особенно опасно для деталей, которые работают в условиях сильного напряжения. Чтобы избежать аварийных ситуаций, изделия после гальваники подвергают обязательной процедуре дегазации или обезводороживания. Процесс заключается в длительном нагреве деталей в печи при температуре около +200℃.

Водород постепенно выходит из металла через поры покрытия, и пластичность стали полностью восстанавливается. Время выдержки в печи зависит от марки сплава и толщины нанесенного слоя, составляя обычно от 2 до 24 часов. Операцию по дегазации проводят не позднее чем через час после завершения гальванических работ, пока водород не успел глубоко проникнуть в металл. Если пренебречь этим этапом, даже самое качественное цинковое покрытие не спасет деталь от коррозии.

В процессе работы в растворе постепенно накапливаются механические примеси, остатки анодного шлама и продукты разложения химикатов. Эти частицы могут оседать на поверхности деталей, вызывая появление шероховатости, питтинга или темных пятен. Если грязь попадет под нарастающий слой металла, адгезия в этом месте будет нарушена, что приведет к отслоению покрытия.

Постоянная циркуляция электролита через фильтровальные установки помогает поддерживать его идеальную чистоту и однородность состава. Качественная фильтрация также способствует равномерному распределению температуры по всему объему ванны. Это исключает возникновение застойных зон, где концентрация ионов металла может критично снизиться.

Фильтры задерживают частицы размером до 1-5 мкм, обеспечивая получение зеркально гладких и блестящих покрытий. Использование активированного угля в системе очистки позволяет удалять органические загрязнения, которые попадают в ванну из воздуха или с плохо промытых деталей. Регулярная замена фильтрующих элементов обязательна стабильной работы гальванической линии. Без очистки раствор быстро портится, а количество брака в партии возрастает до недопустимых значений.

Плотность тока определяет скорость формирования кристаллической решетки покрытия и его физико-механические свойства. Если подавать слишком большой ампераж, ионы металла не успевают правильно встраиваться в структуру, что делает слой рыхлым и пористым. На острых углах заготовки может возникнуть эффект «подгара», когда металл выпадает в виде темного порошка с плохой адгезией. При слишком низких значениях тока процесс затягивается, а покрытие получается крупнокристаллическим и тусклым.

Мастер подбирает оптимальный режим, при котором слой ложится плотно, равномерно и обладает нужным блеском. Для каждой ванны и типа электролита существуют свои расчетные нормы плотности тока в А/дм². Стабильность тока поддерживают с помощью прецизионных выпрямителей с автоматической регулировкой параметров. Наличие реверсивных режимов или импульсной подачи позволяет получать покрытия с уникальными характеристиками твердости и пластичности.

Если заготовка имеет очень сложную форму, ток распределяют с помощью фигурных анодов или специальных подвесок. Это исключает появление зон с недостаточной толщиной защиты.

Гальваническое наращивание металла — эффективный способ восстановления первоначальных размеров изношенных валов, втулок и посадочных мест. Для этих целей чаще всего используют твердое хромирование или железнение, так как такие слои обладают исключительной износостойкостью.

Толщина восстановительного слоя может достигать нескольких миллиметров, что позволяет вернуть в строй даже сильно поврежденные узлы механизмов. Перед нанесением покрытия деталь шлифуют для удаления следов неравномерного износа и придания ей правильной геометрической формы. Затем на чистый металл наращивают новый слой, который по своим характеристикам часто превосходит материал основы.

После гальванического этапа изделие подвергают финишной механической обработке для достижения точных допусков по чертежу. Восстановленная деталь служит не меньше новой, а стоимость такого ремонта обходится в несколько раз дешевле закупки запасной части. Этот метод широко применяют при ремонте двигателей, гидроцилиндров и промышленного оборудования. Гальваника позволяет спасать уникальные и дорогостоящие компоненты, производство которых уже прекращено.

Современные стандарты требуют полной очистки сточных вод от токсичных соединений тяжелых металлов, кислот и щелочей. Для этого на предприятиях строят сложные очистные сооружения с использованием методов нейтрализации, осаждения и фильтрации.

Промывную воду используют по замкнутому циклу, что значительно сокращает потребление природных ресурсов и исключает сброс химии в канализацию. Шлам, который образуется после очистки, подлежит обязательной утилизации на специализированных полигонах. Использование менее опасных реагентов, например, замена токсичного шестивалентного хрома на трехвалентный, снижает нагрузку на окружающую среду. В цехах устанавливают мощные установки для очистки воздуха от кислотных туманов и паров.

Контроль экологических параметров проводят регулярно с привлечением независимых лабораторий для анализа проб воды и воздуха. Каждое гальваническое производство должно иметь паспорт отходов и лимиты на выбросы вредных веществ. Современные технологии позволяют сделать гальванику безопасной и экологичной отраслью металлообработки.

Для проверки прочности сцепления защитного слоя с основой используют несколько методов механического воздействия. Самым простым и массовым считается метод нанесения сетки царапин с помощью острого стального инструмента. Если после проведения надрезов и наклеивания специальной липкой ленты на краях не наблюдается отслоений, адгезия считается отличной.

Также применяют метод термического удара: деталь нагревают в печи до определенной температуры и резко охлаждают в воде. При плохом сцеплении на поверхности возникают пузыри или трещины из-за разницы коэффициентов теплового расширения материалов. Такие испытания проводят на образцах-свидетелях из каждой партии, чтобы не портить готовую продукцию.

Более точные результаты дает метод отрыва, когда к покрытию приклеивают специальный грибок и замеряют усилие, необходимое для его отделения. Этот способ позволяет получить числовые значения прочности связи в мегапаскалях. Для хрупких покрытий используют метод изгиба на оправке, проверяя отсутствие шелушения в зоне деформации. Контроль адгезии гарантирует, что защита не подведет при ударах или вибрациях в процессе эксплуатации.
