Литейное оборудование

Индукционные установки обеспечивают высокую чистоту сплава и позволяют точно контролировать химический состав металла. Нагрев происходит за счет возбуждения вихревых токов непосредственно внутри заготовки, поэтому потери тепла в окружающую среду минимальны. Электромагнитное поле создает эффект интенсивного перемешивания расплава, что гарантирует однородность распределения легирующих элементов по всему объему тигля.

Этот тип оборудования выбирают для выплавки высококачественных сталей, чугунов и цветных металлов в условиях мелкосерийного производства. Индукционные печи быстро выходят на рабочий режим и потребляют меньше энергии при частых остановках процесса.

Дуговые печи обладают колоссальной мощностью и позволяют переплавлять 100% стального лома любого качества. Энергия электрической дуги создает температуру до +3000℃, что необходимо для эффективного удаления вредных примесей фосфора и серы через шлак. Такие агрегаты имеют внушительные габариты и требуют установки мощных систем пылеочистки и охлаждения свода. Оборудование этого класса используют на крупных металлургических комбинатах для получения больших объемов металла за одну плавку.

Точность отливки зависит от качества формовочной смеси и от усилия ее уплотнения в опоке. Современные встряхивающе-прессовые машины создают давление до 1,5 МПа, что исключает появление рыхлостей и деформаций формы под весом тяжелого расплава. Программное управление контролирует влажность и газопроницаемость песка, чтобы предотвратить появление раковин на поверхности детали.

Чтобы снизить риск искажения геометрии, используют металлические модельные плиты с высокой износостойкостью. Использование автоматических линий формовки позволяет выдерживать допуски в пределах 0,5 мм на 100 мм длины изделия.

Стенки формы покрывают специальными противопригарными красками на основе графита или циркона. Данный слой предотвращает внедрение зерен песка в поверхность раскаленного металла и облегчает последующую очистку детали. Когда расплав остывает, форма должна сохранять свою прочность до полного затвердевания корочки отливки. Точный расчет литниковой системы обеспечивает равномерное заполнение полости и компенсирует усадку материала.

Системы регенерации позволяют повторно использовать до 95% отработанной формовочной смеси в новом технологическом цикле. Оборудование очищает песок от остатков смол, пыли и мелких металлических включений механическим или термическим способом.

Процесс значительно сокращает затраты на закупку свежего сырья и решает проблему утилизации огромных объемов производственных отходов. Очищенный материал по своим свойствам не уступает новому песку, а иногда даже превосходит его за счет более стабильного зернового состава. Установки регенерации включают в себя мощные магнитные сепараторы, вибросита и охладители кипящего слоя.

Внедрение такой линии окупается в течение первых 12 месяцев эксплуатации при объемах производства от 50 т годного литья в месяц. Экономия на логистике и экологических платежах составляет весомую долю в себестоимости каждой детали. Автоматика постоянно следит за температурой и чистотой возвращаемого песка, чтобы исключить брак при формовке.

Пескострельные агрегаты создают сложные внутренние полости в отливках путем заполнения стержневых ящиков смесью под давлением сжатого воздуха. Процесс занимает несколько секунд, так как поток песка мгновенно заполняет самые узкие и глубокие участки оснастки.

После заполнения в камеру подают катализатор в газообразном состоянии для быстрого отверждения смолы без дополнительного нагрева. Технология обеспечивает идеальную точность внутренних размеров будущей детали. Стержни получаются прочными и не разрушаются при контакте с потоком жидкой стали.

Высокая производительность оборудования позволяет интегрировать его в автоматические конвейерные линии массового производства. Конструкция машины исключает ручную набивку и гарантирует полную идентичность всех элементов в партии. Качество вентиляции стержневого ящика определяет отсутствие воздушных пробок и недоливов. Когда стержень готов, его извлекают манипулятором и укладывают в форму перед заливкой.

Оборудование для дегазации удаляет растворенный водород из жидкого алюминия перед его подачей в заливочный ковш. Пузырьки инертного газа - аргона или азота - пропускают через расплав с помощью вращающегося графитового ротора. Газ увлекает за собой частицы водорода и неметаллические включения, которые всплывают на поверхность в виде шлака.

Эта процедура полностью исключает появление газовой пористости, которая резко снижает механические свойства и герметичность отливок. Чистый металл обладает лучшей текучестью и позволяет получать тонкостенные детали сложной формы.

Процесс обработки занимает около 10 минут и проводится непосредственно в раздаточной печи или специальном ковше. Контроль качества дегазации осуществляют через замер плотности образца на вакуумной установке. Если водород останется в металле, при кристаллизации он образует микроскопические пустоты, которые станут очагами разрушения детали под нагрузкой. Современные дегазаторы имеют мобильную конструкцию и могут обслуживать несколько плавильных агрегатов по очереди.

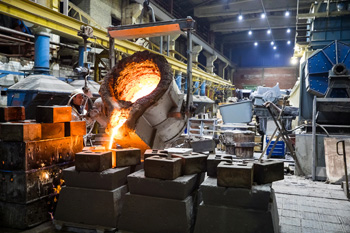

Предварительный разогрев футеровки ковша до температуры +800℃ предотвращает резкое охлаждение расплава при переливе из печи. Если залить металл в холодную емкость, его температура упадет на 100℃ за считанные секунды, что приведет к преждевременному застыванию и браку по недоливу. Тепловой удар также вызывает появление глубоких трещин в огнеупорном слое, через которые жидкая сталь может прорваться к стальному кожуху.

Для нагрева используют газовые или электрические стенды, которые обеспечивают равномерное распределение жара по всей внутренней поверхности. Эта операция также полностью удаляет остатки влаги, наличие которой вызывает опасные выбросы металла при контакте с расплавом.

Сухой и раскаленный ковш сохраняет текучесть сплава в течение всего времени, которое необходимо для заполнения длинной серии форм на конвейере. Толщина теплоизоляции ковша позволяет минимизировать потери энергии, что положительно сказывается на качестве кристаллической решетки отливки. Когда ковш проходит цикл нагрева, его проверяют на целостность механических узлов и стопорных механизмов. Для работы с высокоточными деталями применяют чайниковые ковши, которые забирают металл из-под слоя шлака для обеспечения максимальной чистоты.

Аддитивные технологии позволяют изготавливать литейные формы любой сложности без производства дорогостоящих деревянных или металлических моделей. 3D-принтер наносит связующее вещество на тонкие слои песка по цифровой модели, формируя готовую полость для заливки металла.

Этот метод сокращает время подготовки производства новой детали с нескольких месяцев до нескольких дней. Отсутствие уклонов и ограничений на геометрию позволяет проектировать отливки с оптимальным весом и внутренними каналами сложной формы. Технология идеально подходит для опытного производства и изготовления уникальных запчастей для ремонта редкого оборудования.

Точность печати достигает 0,1 мм, что исключает ошибки при сборке многокомпонентных стержневых блоков. Песчаные формы после печати имеют высокую газопроницаемость, что снижает риск появления дефектов литья. Когда отливка затвердевает, песок просто разрушают и отправляют на вторичную переработку.

Вакуумные системы откачивают воздух из полости металлической формы за миллисекунды до момента впрыска расплава. Это позволяет устранить сопротивление воздушной среды, которая часто становится причиной появления неполных отливок и газовых пузырей. Когда металл попадает в глубокое разрежение, он заполняет тончайшие ребра и острые углы штампа с высокой скоростью.

Результат такой обработки отличается плотной структурой и отсутствием внутренних пустот даже в массивных частях детали. Такая технология позволяет проводить последующую термообработку и сварку алюминиевых изделий, что невозможно при обычном литье под давлением.

Герметичность оснастки обеспечивают специальные уплотнения и клапаны, которые работают синхронно с движением поршня заливочного узла. Автоматика контролирует уровень вакуума в каждом цикле и блокирует впрыск при обнаружении утечек. Применение вакуума снижает требуемое давление прессования на 20%, что увеличивает ресурс дорогостоящих пресс-форм и узлов самой машины.

Для отвода тепла от кокилей и пресс-форм используют разветвленные сети каналов, через которые циркулирует вода или специальное термомасло. Для обеспечения стабильной скорости кристаллизации металла температура оснастки должна оставаться в строго заданном диапазоне.

Если форма перегреется, время цикла увеличится, а риск прилипания расплава к стенкам возрастет в несколько раз. Слишком сильное охлаждение может вызвать появление трещин в стали из-за термической усталости материала. Автоматические термостаты регулируют поток жидкости в каждой зоне отдельно для поддержания идеального теплового баланса.

Внутренние каналы проектируют с учетом геометрии отливки, чтобы отводить больше тепла от массивных узлов детали. После завершения заливки система может подавать сжатый воздух для быстрой очистки поверхности от остатков разделительной смазки. Использование качественных теплообменников в замкнутом контуре предотвращает появление накипи внутри формы и снижает расход воды на предприятии.

Промышленные роботы с высокой точностью управляют ковшом и обеспечивают стабильную скорость подачи расплава в литниковую чашу. Специальные датчики отслеживают уровень наполнения формы в режиме реального времени и меняют угол наклона емкости для исключения разбрызгивания. Это гарантирует отсутствие турбулентности потока, которая часто приводит к захвату воздуха и образованию шлаковых включений внутри детали.

Манипулятор работает в опасной зоне без участия людей, что полностью исключает риск получения ожогов персоналом. Робот может с высокой интенсивностью обслуживать сразу несколько кокильных машин или конвейерную линию.

Система управления запоминает оптимальную траекторию движения для каждого типа отливки и повторяет ее с погрешностью до 0,1 мм. Перед каждой заливкой манипулятор автоматически очищает носок ковша от настылей металла и обновляет защитное покрытие. Это обеспечивает постоянство веса дозы расплава и высокую повторяемость качества изделий в каждой партии.

Выбивные решетки воздействуют на опоку мощной вибрацией, которая разрушает связи между зернами песка и заставляет его высыпаться через отверстия в поддон. Отливка при этом остается на поверхности стола, освобождаясь от стержней и внешнего слоя земли за несколько минут. Частоту и амплитуду колебаний настраивают так, чтобы избежать повреждения тонких элементов детали или появления трещин.

Процесс происходит в закрытой камере с мощной вытяжкой, что предотвращает распространение пыли по всему литейному цеху. Механизация этой операции заменяет тяжелый ручной труд и повышает общую скорость производства.

После отделения песок по конвейеру уходит на участок регенерации, а горячие отливки передаются в зону охлаждения. Пневматические или электрические приводы решеток обладают высокой надежностью и работают в условиях сильного загрязнения и нагрева. Система амортизации защищает фундамент здания от разрушительных вибраций, которые возникают при работе массивных инерционных грузов.

Мощные системы аспирации улавливают дым и мелкодисперсную пыль непосредственно в местах их образования над печами и заливочными ковшами. Воздух проходит через многоступенчатые фильтры, где циклонные сепараторы задерживают крупные частицы, а рукавные блоки удаляют до 99% вредных примесей. Химические скрубберы нейтрализуют опасные газы, которые выделяются при разложении смол из формовочной смеси в момент заливки.

Автоматика отслеживает состояние фильтрующих элементов и подает сигнал о необходимости их замены или импульсной очистки сжатым воздухом. Энергоэффективные вентиляторы меняют производительность в зависимости от текущей нагрузки на оборудование, что снижает затраты на электричество. Уловленная пыль собирается в герметичные бункеры и может использоваться в качестве добавки при производстве строительных материалов.

Внедрение современных систем очистки позволяет размещать литейные предприятия в городской черте без нарушения экологических нормативов.

Современные литейные линии оснащают рентгеновскими установками и ультразвуковыми датчиками для обнаружения скрытых внутренних дефектов без разрушения детали. Система машинного зрения анализирует геометрию поверхности и чистоту отделки, сравнивая каждое изделие с цифровым эталоном. Это позволяет мгновенно отсеивать детали с раковинами, трещинами или отклонениями размеров до их передачи на механическую обработку.

Автоматический контроль исключает риск отправки бракованной продукции заказчику и помогает быстро найти причину сбоя в технологии. Данные о качестве каждой отливки сохраняются в единой базе для последующего анализа производительности участка.

Лазерное сканирование позволяет проверять точность припусков под последующую обточку на станках с ЧПУ. Если отклонение выходит за рамки допуска, система подает сигнал на корректировку положения стержней или параметров формовки. Для ответственных деталей используют магнитную дефектоскопию, которая выявляет мельчайшие поверхностные трещины, невидимые невооруженным глазом. Роботизированные посты контроля работают со скоростью конвейера, не создавая задержек в производственном цикле.
