Изготовление чертежей на заказ
по индивидуальным проектам

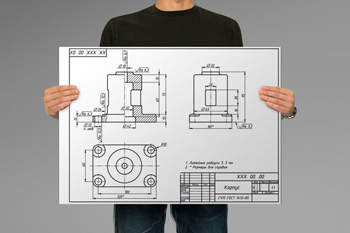

изготовление чертежей на заказ всё реже выполняется на бумаге, но иногда это бывает необходимо

Производство любой детали, даже простой заготовки, начинается с чертежа. Выполнение чертежей на заказ - гарантия того, что изделие будет иметь необходимые параметры, а его качество и долговечность не вызовут сомнений. Предприятия, работающие в нашем каталоге, не только осуществляют любые операции по металлообработке, но и по необходимости могут начать работу с подготовительного этапа - подготовки чертежной документации. Эту услугу профессионально и своевременно оказывают их конструкторские отделы.

В каких случаях требуется заказать чертеж?

Чертежи на заказ - работа, непосильная далекому от графических программ человеку, но вполне доступная специалисту. Многие чертежные бюро занимаются только этим видом деятельности, предлагая заказчикам составить любую точную графическую схему - от узла механизма до дизайнерского изделия из металла. И все-таки потребность в такой услуге возникает далеко не всегда.

Очень часто встречается практика, когда требуется изготовление на заказ чертежей по образцу. В этом случае на руках у заказчика есть деталь, документы к которой были утеряны. Или же их не существует, поскольку речь идет об импортном оборудовании. Тогда к делу подключаются конструкторы, которые анализируют деталь и разрабатывают к ней чертежи “с нуля”.

Другой вариант - когда деталь или изделие уникальны и выпускаются впервые. Тогда заказчик или обращается за чертежным проектом к сторонним разработчикам, или заказывает его непосредственно на предприятии-изготовителе. Второй вариант удобнее, так как результат достигается в одной и той же компании за меньшие деньги.

Порядок изготовления чертежей

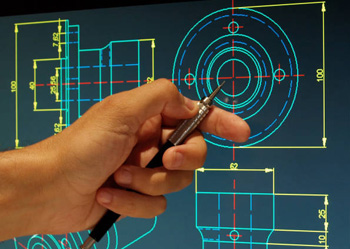

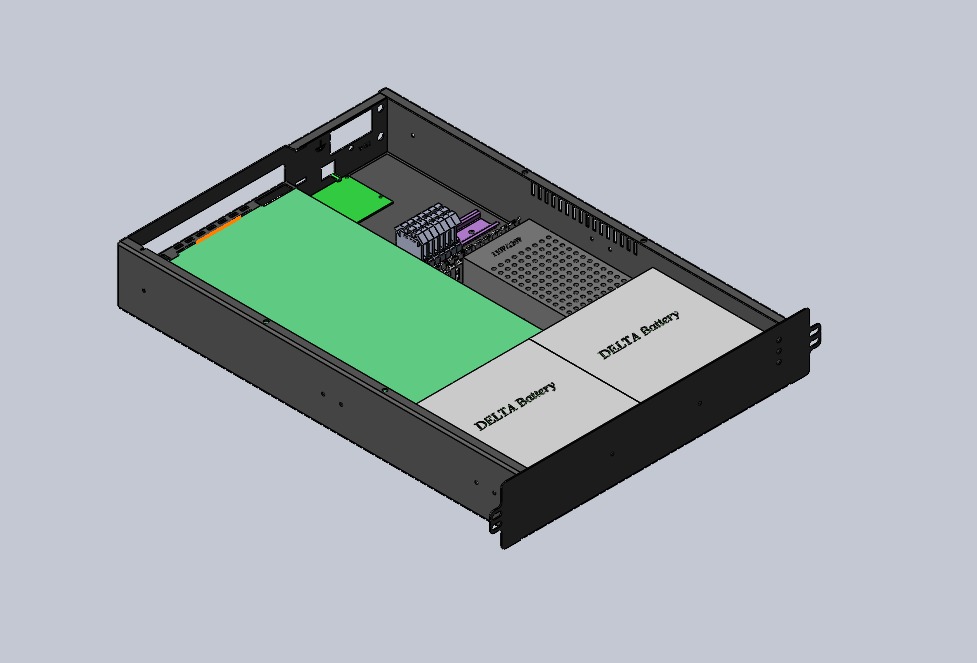

изготовление чертежей на заказ и трехмерная презентация результата

Если в незапамятные годы все эскизы и чертежи появлялись исключительно на бумаге, современное изготовление чертежей на заказ, цена которого очень приемлема, выполняется только в компьютерных программах. Сначала конструкторы создают 3D-модель объекта, по сути, заменяющую эскиз. Затем на ее основе выполняют подробный чертеж в трех проекциях. На нем прописываются не только размерные характеристики, но и прочие техтребования:

предел шероховатости;
допуски;
сырье, из которого будет выпущена деталь;
тип покрытия, если предполагается его нанесение.

После составления чертежей на заказ, цена на которые оговаривается заранее, а затем прописывается в смете и договоре, следует этап контроля. Специалисты оценивают чертежи как с технического, так и с нормативного аспекта. Далее работа передается заказчику. Причем в любом случае: не важно, будет деталь изготавливаться в этом же цехе или в другом, владельцем чертежей всё равно остается заказчик.

Чертежная документация передается в форматах для сохранения изображений - jpg или pdf. Для передачи формата моделей используют файлы с расширениями stp или igs.

Разработка чертежей на заказ: наши возможности

Если вам требуются чертежи на заказ, стоимость услуг наших исполнителей оправдает любые ожидания. Расширенный штат специалистов и современное ПО помогают компаниям выполнять техническую документацию любой сложности оперативно и без ущерба качеству. Они строят работу строго по рекомендациям ГОСТ 1.102-2013. В зависимости от того, какие задачи предстоит решить, конструкторы могут:

создать чертеж готового изделия (в конструкторской практике этот вид услуг называется “реверс-инжинирингом”);
подготовить полный комплект документации - от чертежей до техусловий;
разработать пакет документов для серийного выпуска деталей - от производственного процесса до сборки;
сделать анализ уже имеющихся чертежей на предмет ошибок и неточностей;
выполнить сложный комплекс технической документации - например, не на отдельную деталь, а на оборудование в целом;
подготовить технические документы для процедуры получения изделием сертификата.

изготовление чертежей на заказ: конструкторские работы любой сложности

От чего зависит стоимость разработки чертежей?

Выполнение чертежей на заказ для каждого отдельного случая индивидуально, поэтому в нашем прайсе мы публикуем средние расценки на разработку разных типов деталей и на предоставление услуг. Конечная стоимость проекта будет зависеть:

от количества и сложности чертежей;
от сроков, в которые нам необходимо уложиться;
от стадии готовности проекта (имеется у вас на руках часть документации или нам предстоит разработать ее полностью).

Для оформления заявки на изготовление чертежей на заказ по образцу вы можете приложить к ней документы, фотографии детали и дополнить запрос описанием: сведениями о предназначении детали, о механизме, где ей предстоит работать, и пр.

Вид услуги			Примерная стоимость изделия, руб.
Детали без подвижных элементов			от 25 000
Детали с подвижными механизмами			от 50000
Разработка чертежей сложных механизмов			от 95000
Изготовление чертежа по образцу			от 25000
3D-сканирование детали			от 10000
Разработка конструкторской документации, лист А4			от 1300
Разработка конструкторской документации, лист А3			от 2500
Разработка схем подключения (Э5)			от 4900
Разработка чертежа формата А4			от 3000
Разработка чертежа формата А3			от 5000
