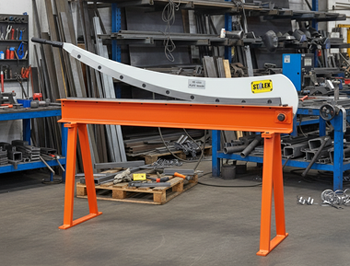

Станки для рубки

Гидравлический привод включает мощный шестеренный или поршневой насос, который нагнетает рабочую жидкость в систему под высоким давлением. Поток масла направляют через блок распределительных клапанов в гидроцилиндры, которые создают усилие для перемещения верхней ножевой балки. Массивные поршни обеспечивают плавный ход инструмента без рывков, что позволяет достигать высокой чистоты среза на металле любой толщины.

Использование гидравлики дает возможность точно дозировать давление в зависимости от твердости сплава, потому что автоматика контролирует показатели в реальном времени. Трубопроводы и шланги высокого давления рассчитывают на нагрузку до 300–400 бар для исключения протечек при интенсивной работе оборудования.

Система снабжается накопительным резервуаром с многоступенчатыми фильтрами, которые очищают масло от мелких частиц износа и пыли. Охлаждение рабочей среды осуществляют через теплообменник, так как при многосменной эксплуатации жидкость сильно нагревается и теряет свои смазочные свойства. Датчики давления мгновенно подают сигнал на контроллер при превышении пороговых значений. Это помогает предотвратить аварийное разрушение станины.

Ножи для рубки производят из высокоуглеродистых легированных сталей марок 6ХВ2С или 6ХС, которые обладают уникальной ударной вязкостью и способностью долго сохранять остроту кромки. Материал проходит многоступенчатую термическую обработку, включающую закалку и длительный отпуск для снятия внутренних напряжений.

Твердость рабочей поверхности доводят до показателей 54–58 HRC, чтобы инструмент мог эффективно разделять листы из нержавеющей стали и броневого проката. Подбор химического состава исключает появление сколов при контакте с твердыми включениями в металле заготовки. Шлифовку плоскостей выполняют с высокой точностью для обеспечения идеального прилегания к посадочным местам ножевой балки.

Конструкция режущих элементов часто предусматривает наличие 4 рабочих кромок, что позволяет переворачивать нож при затуплении одной из сторон без полной замены детали. Фиксацию осуществляют с помощью высокопрочных болтов с потайной головкой, которые исключают смещение инструмента под действием сил резания.

Механизм регулировки позволяет изменять расстояние между верхней и нижней кромками в зависимости от толщины обрабатываемого листа. Настройку выполняют с помощью эксцентриковых валов или клиновых вставок, которые смещают ножевую балку с точностью до 0,01 мм. Если установить зазор неправильно, на срезе металла появятся дефекты в виде заусенцев или произойдет затягивание листа в пространство между ножами.

Современные станки оснащают электроприводом для автоматической настройки этого параметра, когда оператор просто вводит данные о толщине материала на пульте управления. Система обеспечивает идеальную перпендикулярность края и предотвращает преждевременный износ режущего инструмента.

Контроль величины зазора осуществляют через датчики обратной связи, которые передают информацию в систему управления для коррекции положения балки. В универсальных моделях предусматривают ручные маховики со шкалой-нониусом, чтобы была возможность быстро настроить станок для разовых операций. Жесткость фиксации выбранного значения гарантирует стабильность результатов при обработке большой партии заготовок.

Задние упоры обеспечивают точное позиционирование листа относительно линии реза для получения заготовок заданной длины. Узел включает подвижную планку, которую перемещают по направляющим с помощью шарико-винтовых пар и серводвигателей. Система ЧПУ управляет движением упора с дискретностью 0,1 мм, что позволяет полностью исключить ручные замеры и разметку материала перед рубкой.

Когда лист упирается в планку, срабатывают магнитные или механические фиксаторы для удержания заготовки в неподвижном состоянии. Автоматизация увеличивает производительность оборудования в несколько раз и гарантирует идеальную повторяемость размеров в серии.

Конструкция упоров предусматривает функцию автоматического откидывания планки в момент совершения реза, чтобы готовая деталь могла свободно упасть в приемный лоток. Это предотвращает заклинивание металла между ножом и механизмом подачи при обработке узких полос. Направляющие планки защищают от механических повреждений и налипания пыли с помощью гибких кожухов или щеточных уплотнений. Программное обеспечение позволяет запоминать сотни типовых программ рубки, и это сокращает время на переналадку станка до минимума.

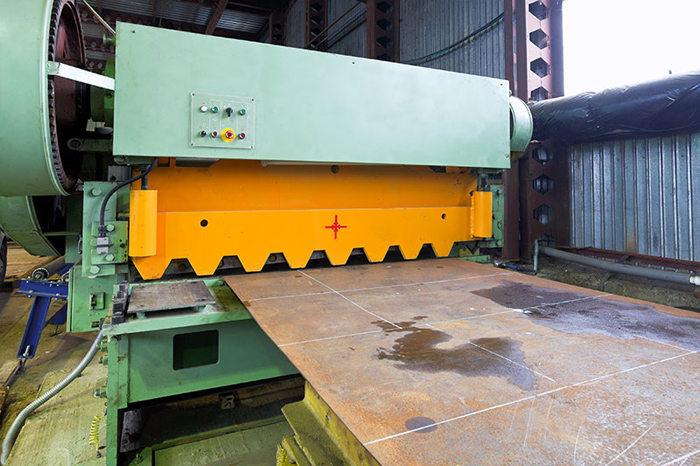

Гидравлические прижимы представляют собой ряд независимых цилиндров, которые располагают вдоль всей линии реза перед верхним ножом. Когда начинается цикл рубки, масло под давлением выдвигает поршни, и они плотно прижимают металл к поверхности рабочего стола.

Усилие фиксации распределяется равномерно, что исключает смещение или перекос листа под действием силы резания. Это позволяет сохранять точность геометрии заготовки и предотвращает возникновение вибраций, которые портят качество среза. На концах штоков устанавливают полимерные накладки, которые защищают поверхность окрашенного или нержавеющего проката от вмятин и царапин.

Система прижимов работает синхронно с движением ножевой балки, и данный алгоритм гарантирует безопасность процесса. Давление в цилиндрах регулируют автоматически в зависимости от толщины и твердости материала для исключения деформации тонких листов. Если заготовка имеет небольшую ширину, автоматика задействует только часть прижимных устройств, которые находятся непосредственно над деталью.

Современные гильотины оснащают многоуровневой системой защиты, которая включает лазерные барьеры, фотоэлементы и концевые выключатели. Лазерный занавес перекрывает доступ в опасную зону перед ножами, и при пересечении луча рукой человека автоматика мгновенно блокирует движение привода. Время срабатывания тормозной системы составляет доли секунды, что гарантирует предотвращение травматизма персонала.

На задней стороне станка устанавливают фотоэлектронные датчики, которые отслеживают присутствие посторонних предметов в зоне выгрузки деталей. Концевые выключатели на защитных дверцах и кожухах запрещают запуск шпинделя или насоса при открытых ограждениях.

Кнопки аварийной остановки располагают на пульте управления и на корпусе станка в нескольких точках для быстрого доступа из любого положения. Электроника постоянно проводит самодиагностику всех цепей безопасности и выдает сообщение о неисправности при обнаружении обрыва провода или поломки сенсора. Для защиты механизмов от перегрузки применяют гидравлические предохранительные клапаны, которые сбрасывают избыточное давление при заклинивании ножей.

Станина для рубки металла - монолитная сварная конструкция из толстостенных стальных плит, которые соединяют методом глубокого провара. После завершения сварочных работ корпус проходит обязательную процедуру термического отпуска в печи для снятия внутренних напряжений в швах. Этот этап обработки исключает деформацию базы в процессе эксплуатации и гарантирует сохранение паспортной точности оборудования на десятилетия.

Внутренние полости рамы снабжают развитой системой ребер жесткости, которые предотвращают скручивание станины при воздействии колоссальных осевых нагрузок. Устойчивость конструкции позволяет работать с максимальной толщиной листа без возникновения паразитных вибраций и микроскопических прогибов стола.

Поверхности под направляющие балки и рабочую плиту проходят прецизионную шлифовку на крупногабаритных портальных станках. Это обеспечивает идеальную параллельность всех узлов и правильное распределение веса подвижных частей оборудования. Нижние опоры станины проектируют с широким основанием для надежной установки на фундамент без использования анкеров в легких моделях.

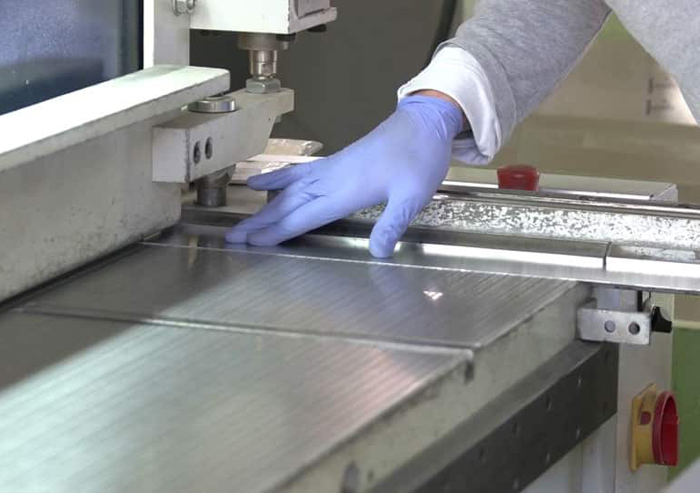

Лазерный указатель проецирует тонкую яркую линию непосредственно на поверхность металлического листа точно в месте будущего контакта верхнего ножа. Данное приспособление позволяет оператору быстро и точно выравнивать заготовку по разметке без использования физических шаблонов и измерительных инструментов.

Луч лазера отчетливо виден даже при ярком цеховом освещении и на поверхностях со следами коррозии или окалины. Визуализация значительно сокращает время на подготовку к рубке одиночных деталей со сложной геометрией. Система линз обеспечивает минимальную толщину световой полосы, что гарантирует попадание в размер с погрешностью не более 0,5 мм.

Модуль лазера монтируют на защитном кожухе или ножевой балке в герметичном корпусе для защиты от пыли и механических повреждений. Питание осуществляется от низковольтной сети станка, что обеспечивает безопасность эксплуатации прибора в условиях повышенной влажности. Для работы с зеркальными или полированными листами применяют фильтры, которые исключают появление бликов и сохраняют четкость проекции.

Механизм поддержки - система подвижных рычагов или пневматических опор, которые располагают за линией реза под рабочим столом. При подаче тонкого листа большой площади металл начинает провисать под собственным весом, и это не позволяет заготовке упереться в заднюю планку. Опоры приподнимают лист и удерживают его в горизонтальном положении до момента фиксации гидравлическими прижимами.

Такая конструкция гарантирует точность размеров при рубке изделий из алюминия или тонкой стали толщиной до 1,5–2 мм. Когда нож совершает рабочий ход, рычаги мгновенно опускаются или убираются в сторону для свободного сброса отрезанной детали в приемник.

Управление поддержкой синхронизируют с контроллером ЧПУ, который задает алгоритм движения в зависимости от выбранного режима работы. Пневматические цилиндры обеспечивают плавность перемещения и исключают появление царапин на тыльной стороне проката. На поверхность опор часто наносят полимерное покрытие или устанавливают ролики с мягким ободом для бережного обращения с декоративными слоями.

Система контроля угла позволяет изменять наклон верхнего ножа относительно горизонтальной плоскости для снижения требуемого усилия рубки. Когда лезвие входит в металл под небольшим углом - 0,5–3 градуса, - процесс разделения происходит постепенно, как при работе обычных ножниц. Это позволяет рубить толстые листы на станках меньшей мощности без риска поломки гидравлической станции и деформации станины.

Регулировку осуществляют через раздельные гидроцилиндры по краям бабки, которые программно смещаются на разную величину. Но при большом угле наклона может возникнуть скручивание узких полос металла, поэтому автоматика подбирает оптимальное значение исходя из толщины.

Датчики положения постоянно мониторят перекос балки и передают данные в контроллер для обеспечения идеальной повторяемости параметров. Для тонких материалов угол уменьшают до минимума, чтобы предотвратить деформацию края и получить максимально ровный срез. Высокая точность настройки гарантирует равномерный износ абразивных зерен и продлевает ресурс режущих кромок инструмента.

Централизованная система смазки включает в себя резервуар с электрическим насосом и сеть трубопроводов, которые подводят масло ко всем точкам трения. Через определенные интервалы времени, которые задает контроллер, отмеренная порция смазочного материала подается в направляющие ножевой балки и узлы задних упоров.

Постоянное наличие масляной пленки снижает коэффициент трения, что предотвращает появление задиров и уменьшает нагрев механизмов при интенсивной работе. Это позволяет сохранять точность перемещений и продлевает срок службы прецизионных пар скольжения в несколько раз. Если уровень масла в баке падает ниже критического предела, автоматика блокирует запуск оборудования и выдает предупреждение.

Дозаторы на каждой линии гарантируют равномерное распределение состава даже в самые труднодоступные узлы конструкции. Для работы в условиях низких температур применяют специальные синтетические масла с высокой текучестью, которые не густеют и не блокируют каналы. Фильтрация смазки перед подачей исключает попадание абразивной пыли и металлической стружки в зоны контакта.

Системы удаления включают в себя наклонные лотки, ленточные конвейеры или автоматические сталкиватели, которые располагают за зоной реза под станиной. Когда нож завершает рабочий ход, отрезанная деталь падает на приемную поверхность и транспортируется в сторону накопительного контейнера. Автоматизация исключает необходимость ручного извлечения заготовок из опасной зоны, что значительно повышает безопасность и скорость производства.

Конвейерные ленты изготавливают из износостойких полимеров или стальных пластин, которые не боятся контакта с острыми краями металла. Для защиты поверхностей от забоин лотки часто покрывают мягкими демпфирующими материалами или оснащают щеточными настилами.

Скорость движения конвейера синхронизируют с частотой ходов ножевой балки для предотвращения скопления деталей на выходе. В некоторых моделях устанавливают сепараторы, которые автоматически отделяют мелкие отходы и обрезки от готовой продукции в разные емкости. Датчики присутствия детали контролируют заполнение контейнеров и подают сигнал оператору о необходимости замены.
