Рубка пресс-ножницами

Комбинированные пресс-ножницы совмещают сразу несколько рабочих станций для комплексной обработки металлопроката. Оборудование позволяет выполнять рубку полосового и сортового металла, пробивать отверстия разной формы и делать выпрессовку мелких элементов. На одной станине располагают ножи для листов, специальные секции для уголков и круглых прутков, а также узел для перфорации.

Благодаря такой универсальности заготовку перемещают между постами в рамках одного производственного цикла, что существенно экономит время. Применение этих машин исключает необходимость покупки нескольких отдельных станков для выполнения базовых слесарных операций.

Возможности оборудования расширяют за счет сменных насадок и инструментальных блоков под конкретный тип профиля. Когда требуется подготовить партию деталей для сварки, на пресс-ножницах одновременно рубят материал в размер и пробивают монтажные отверстия. Жесткая станина гасит вибрации, поэтому точность выполнения операций остается стабильной при высокой интенсивности труда.

Существуют модели ножниц с гидравлическим приводом, которые развивают усилие до 100 т и более.

Рубка фасонного проката требует использования специальных ножей, которые имеют выемки под конкретную геометрию швеллера или двутавровой балки. Когда заготовка проходит через режущий блок, лезвия должны плотно облегать стенки и полки профиля со всех сторон.

Фиксация предотвращает опасную деформацию тонких перегородок и обеспечивает перпендикулярность торца. Если применять плоские ножи для этих целей, металл просто сомнется под огромным давлением пресса. Промышленные пресс-ножницы часто комплектуют набором ножей для работы со швеллером высотой до 160-200 мм.

Процесс разделения балок на части происходит мгновенно, что значительно превосходит по скорости абразивную или ленточнопильную резку. Качество кромки позволяет сразу приступать к монтажу, так как механический сдвиг не создает температурных напряжений в стали. При обработке массивных профилей учитывают предел прочности сплава и максимально допустимое усилие станка. В зону реза подают смазку для снижения трения и продления ресурса дорогостоящей оснастки.

Для сохранения круглой формы сечения при рубке используют ножи с полукруглыми калиброванными отверстиями. Диаметр отверстия должен соответствовать диаметру заготовки с минимальным технологическим зазором.

Когда пруток вставляют в гнездо, нож охватывает его по всему периметру и распределяет нагрузку равномерно к центру детали. Такой подход исключает сплющивание металла и появление выраженного овала на месте среза. Если зазор между инструментом и деталью будет слишком большим, на нижней части торца образуется длинный острый заусенец.

Настройка прижимного механизма тоже играет ключевую роль в предотвращении перекоса прутка в момент удара. Заготовку удерживают максимально жестко, чтобы она не стремилась отклониться от вертикальной оси под действием лезвия. При рубке прутков диаметром более 30 мм применяют гидравлические пресс-ножницы с плавным нарастанием усилия. Это позволяет контролировать процесс сдвига и минимизировать зону пластической деформации.

Параметры максимальной толщины зависят от мощности привода конкретной модели и длины используемых лезвий. Малые ручные рычажные ножницы справляются с листами до 4-5 мм при условии работы с мягкой сталью. Мощные гидравлические установки позволяют рубить плиты толщиной 20-30 мм.

При расчетах всегда учитывают предел прочности металла, потому что нержавеющая сталь требует в 1,5 раза большего усилия по сравнению с углеродистой. Превышение паспортных данных станка ведет к внезапной поломке ножей или деформации станины.

Ширина разрубаемого листа на пресс-ножницах обычно ограничена длиной ножа, которая составляет от 200 до 500 мм. Для раскроя полноразмерных листов шириной 1500 мм используют гильотины, а пресс-ножницы применяют для подготовки полос и косынок. Когда толщина металла достигает предельных значений, скорость рабочего хода снижают для обеспечения безопасности механизмов. Качество среза на толстых заготовках сохраняют за счет частой проверки остроты режущих кромок.

Узел пробивки отверстий работает по принципу взаимодействия пуансона и матрицы, которые имеют идентичную форму. Лист металла или полку профиля располагают на рабочем столе, после чего пуансон под давлением гидроцилиндра прошивает материал. Матрица служит опорой и обеспечивает чистоту выхода инструмента из металла без образования рваных краев.

Процесс идет мгновенно и не требует предварительного засверливания заготовки, что сокращает трудозатраты. Точность позиционирования центра отверстия обеспечивают с помощью линеек, упоров или лазерного указателя.

Для исключения поломки пуансона от критических напряжений размер пробиваемого отверстия должен быть не меньше толщины самого металла. Если нужно получить отверстие диаметром 10 мм в листе 12 мм, технологию пробивки заменяют сверлением. В современных станках замена комплекта «пуансон-матрица» занимает не более двух минут благодаря быстросъемным зажимам. Такая гибкость позволяет получать круглые, овальные и прямоугольные пазы за один установ детали.

Предварительный нагрев металла до температуры +450-600℃ применяют для повышения пластичности и снижения сопротивления разрушению. Высокоуглеродистые и легированные стали в холодном состоянии обладают высокой хрупкостью, поэтому при резком ударе ножа могут треснуть.

Тепловое воздействие временно меняет структуру материала, что позволяет лезвию проникать вглубь заготовки без образования сколов. Подобная мера также значительно продлевает срок службы ножей пресс-ножниц, так как нагрузка на режущую кромку падает в несколько раз. Металл после нагрева рубится мягко, а поверхность среза получается более ровной.

Процесс рубки с нагревом требует строгого контроля температурного режима для сохранения физико-механических свойств сплава после остывания. Детали помещают в печь или нагревают локально с помощью индукционных установок непосредственно перед подачей в станок. Когда заготовка достигает нужного цвета каления, ее быстро перемещают в рабочую зону для завершения операции. Остывание металла происходит естественным путем на воздухе, что в некоторых случаях заменяет операцию нормализации.

Ресурс режущего инструмента зависит от твердости обрабатываемого проката, частоты ударов и регулярности смазки узлов. В нормальных условиях один комплект ножей из стали 6ХВ2С выдерживает от 10 до 30 тыс. рабочих циклов на мягкой стали. При рубке нержавейки или закаленной арматуры этот показатель сокращается втрое из-за высокой абразивности материала.

Первым признаком износа становится появление «рваной» кромки и значительное увеличение усилия в гидросистеме станка. Специалисты проводят визуальный осмотр кромок после каждой смены для выявления микроскопических выкрашиваний.

Каждый нож имеет несколько рабочих граней, что позволяет переворачивать его при затуплении одной стороны. Подобная конструкция увеличивает общий срок службы оснастки до момента полной перешлифовки на плоскошлифовальном станке. Когда все грани затупляются, инструмент шлифуют с обязательным охлаждением для исключения отпуска закаленного слоя. Обычно ножи выдерживают до 5-7 переточек без потери геометрической жесткости и прочности.

Пресс-ножницы идеально справляются с раскроем медных и алюминиевых шин благодаря чистому механическому сдвигу без нагрева. В электротехнике важно сохранять структуру торцов без окисления, которое неизбежно при лазерной или плазменной резке. Острые ножи обеспечивают идеально ровный торец, что гарантирует надежный контакт при последующей сборке шинопроводов.

Пластичные цветные металлы режутся с минимальным сопротивлением, поэтому нагрузка на механизмы станка остается низкой. Отсутствие искр делает процесс безопасным для работы в специализированных сборочных цехах. Для получения блестящего среза без заусенцев зазор между ножами выставляют минимальный, не более 0,05 мм.

При работе с мягким алюминием используют смазку на основе керосина или воска для предотвращения налипания металла на инструмент. Если шина имеет защитное покрытие из олова или серебра, механическая рубка не вызывает его отслоения вдали от линии реза. Возможность пробивки отверстий под болты на том же станке делает оборудование незаменимым для производства распределительных щитов.

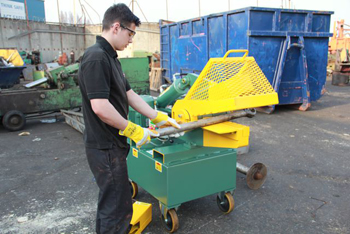

Пресс-ножницы аллигаторного типа получили название из-за характерного движения верхней челюсти с ножом, которая закреплена на мощном шарнире. Такая конструкция обеспечивает колоссальное плечо силы, что позволяет легко перекусывать толстые трубы, рельсы и массивные куски стального лома.

Станок работает очень быстро и не требует долгой фиксации заготовки в тисках, что критично для высокой производительности на площадках утилизации. Оператор подает металл в открытый зев машины, и мощный гидравлический цилиндр закрывает лезвия с усилием в сотни тонн. «Аллигаторы» отличаются высокой надежностью и неприхотливостью к чистоте обрабатываемого материала.

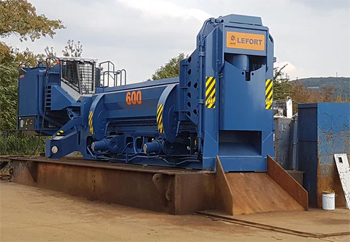

Оборудование эффективно разделяет смешанный лом на фрагменты, удобные для последующей транспортировки и переплавки. Ножи таких машин изготавливают из сверхпрочных сплавов, которые не боятся ударов по каленой стали или чугуну. За счет открытой конструкции в зев станка помещаются детали сложной формы, которые невозможно зажать в обычных гильотинных ножницах. Процесс сопровождается характерным звуком разрушения структуры металла, но современная гидравлика делает работу относительно тихой.

Гидравлический привод обеспечивает плавное и контролируемое нарастание давления на режущий инструмент на протяжении всего цикла рубки. В отличие от механических станков с маховиком гидравлика исключает резкие ударные нагрузки, которые могут вызвать появление микротрещин в хрупких сталях.

Мастер может точно настроить рабочее давление в зависимости от текущей задачи, что защищает станину от перегрузок. Постоянная скорость движения ножа гарантирует равномерность сдвига волокон металла по всей глубине реза. Это положительно влияет на чистоту поверхности торца и снижает высоту образующегося заусенца.

Возможность мгновенной остановки ножа в любой точке хода повышает безопасность эксплуатации оборудования при возникновении внештатных ситуаций. Гидравлическая система работает значительно тише механических передач, что улучшает условия труда в производственном помещении.

Современные станции оснащают датчиками температуры и фильтрации масла для поддержания стабильных характеристик при многосменной работе. Плавность хода предотвращает преждевременный износ направляющих и сохраняет идеальную юстировку инструмента на долгие годы.

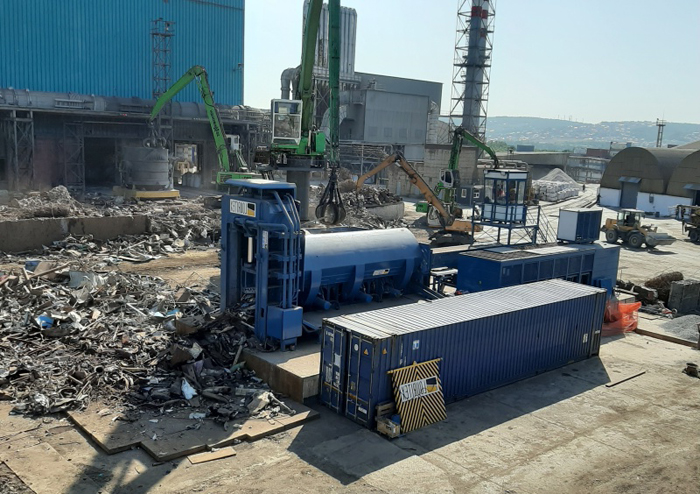

Контейнерные и мобильные пресс-ножницы - лучшее средство для быстрого демонтажа выведенных из эксплуатации трубопроводов и систем теплоснабжения. Оборудование позволяет нарезать длинные трубы на мерные куски прямо на месте проведения работ без использования огневых методов резки. Подобный подход полностью исключает риск возгорания изоляции или взрыва остаточных газов внутри коммуникаций.

Мощные гидравлические челюсти легко справляются с толстостенными стальными и чугунными трубами диаметром до 500 мм. Наличие встроенного накопительного контейнера упрощает сбор и вывоз разделанного лома с территории объекта.

Процесс демонтажа идет непрерывно, когда специальный манипулятор подает трубы в рабочую зону пресса. Машина автоматически разрубает металл и одновременно прессует его для более компактной загрузки в транспорт. Это сокращает количество рейсов спецтехники и значительно снижает логистические издержки при масштабных работах. Автономные дизельные двигатели в мобильных установках обеспечивают полную независимость от внешних источников энергии.

Главные преимущества рубки перед ленточнопильной резкой - огромная производительность и отсутствие затрат на дорогие пильные полотна. Один рабочий цикл на пресс-ножницах занимает 1-2 с, в то время как распиловка массивной балки может длиться несколько минут. В массовом производстве это дает ощутимый выигрыш во времени и позволяет выпускать тысячи деталей за рабочую смену.

Рубка является безотходной технологией, так как при механическом сдвиге не образуется стружка, что экономит до 3-5% объема металла. Себестоимость одного реза на прессе в несколько раз ниже затрат на электричество и расходники при механическом пилении.

Метод рубки не требует постоянной подачи смазочно-охлаждающей жидкости в больших объемах, что делает рабочее место чище. Детали после пресса имеют ровный торец и не требуют удаления следов пилы перед сваркой. Ленточнопильные станки выигрывают только в точности на особо крупных сечениях или при работе с очень хрупкими сплавами. Для стандартного строительного и промышленного проката пресс-ножницы остаются самым эффективным инструментом первичного раскроя.

Станции для высечки углов позволяют быстро удалять фрагменты металла прямоугольной или треугольной формы с краев листовых заготовок. Операцию проводят перед началом гибки проката, когда нужно изготовить объемные корпуса коробов, поддоны или полки стеллажей.

Ножи этого узла имеют Г-образную форму и работают в паре с жестко закрепленной ответной матрицей. Когда заготовку подают под рабочую головку станка, верхний нож опускается под большим давлением и вырубает часть материала за один короткий ход. Подобный метод полностью исключает необходимость использования ручных шлифовальных машин и значительно повышает качество угловых стыков. Точность выреза позволяет сразу переходить к операциям по деформации металла без предварительной подгонки кромок напильником.

Пазовые высечки активно применяют для подготовки швеллеров и уголков под последующее соединение внахлест или под прямым углом. Специальный инструмент может прорезать в полках профиля канавки шириной 10-15 мм для свободного прохода соседних элементов конструкции. Узел часто оснащают защитными экранами и регулируемыми упорами для строгого соблюдения размеров на большой партии деталей.
