Подъемно-транспортное оборудование

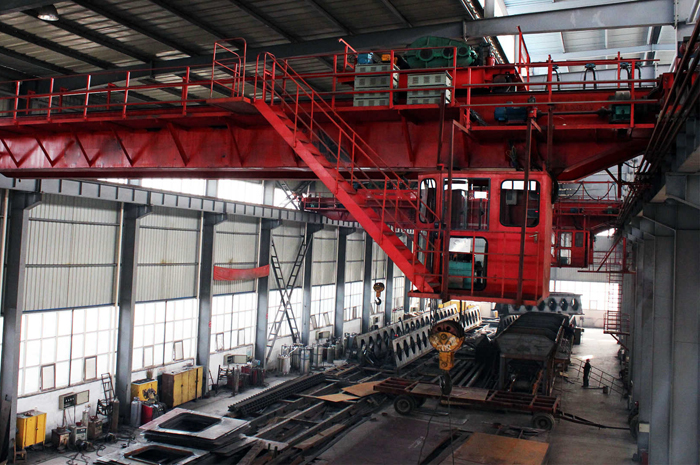

Нормативный период эксплуатации стальных конструкций тяжелых кранов составляет от 20 до 25 лет, так как металл постепенно накапливает усталостные напряжения. Прочность рамы напрямую зависит от интенсивности рабочих циклов и качества защитного покрытия. Контроль состояния сварных швов ультразвуковыми приборами помогает вовремя найти микроскопические трещины.

Если техника работает в условиях агрессивной химической среды, срок сокращается на 5 или 7 лет. Кислотные пары и резкие температурные колебания ускоряют разрушение кристаллической решетки сплава. Массивные балки должны иметь запас жесткости не менее 20%, чтобы выдерживать инерционные удары при резкой остановке тяжелого груза.

Каждый год механизмы проходят процедуру полного технического освидетельствования. Состояние подшипниковых опор и зубчатых передач внутри редукторов оценивают по уровню акустического шума. Когда износ достигает предельных значений, старые детали заменяют на новые узлы оригинального производства. Общий ресурс машины можно увеличить через проведение глубокой модернизации с заменой электрических двигателей.

Взрывобезопасное исполнение техники требует полной изоляции всех электрических компонентов от контакта с внешней атмосферой. Двигатели и шкафы управления помещают в герметичные оболочки, которые выдерживают внутреннее давление при случайном пробое. Все кабели укладывают в бронированные шланги и снабжают уплотнительными вводами для исключения проникновения горючих газов. Режущие кромки тормозных колодок и ходовые колеса изготавливают из бронзы или латуни, потому что эти материалы не создают искр при трении.

Эти меры позволяют использовать оборудование на участках с высокой концентрацией пыли или паров лакокрасочных материалов. Стандарты защиты обозначают буквенными индексами на корпусе каждого агрегата в соответствии с международными нормами безопасности.

Электронные платы снабжают барьерами искрозащиты, которые ограничивают энергию импульсов до безопасного уровня. Когда кран работает в опасной зоне, температура поверхности всех узлов не должна превышать +135℃. Для охлаждения применяют массивные радиаторы и системы принудительной вентиляции в закрытом исполнении. Для предотвращения накопления заряда на металле поверхность корпусов покрывают антистатическими составами.

Материал и конструкция роликов определяют маневренность напольного транспорта и сохранность полового покрытия в цехе. Для перемещения многотонных заготовок применяют стальные колеса с полиуретановым или резиновым ободом увеличенной толщины. Полиуретан обладает высокой несущей способностью и сопротивляется износу при постоянном контакте со стальной стружкой. Такие изделия не оставляют темных следов на бетоне и плавно гасят вибрации при движении по неровным участкам.

Массивный металлический сердечник обеспечивает жесткость колеса и предотвращает его деформацию под статической нагрузкой. Подшипники внутри ступицы защищают от пыли и влаги герметичными крышками для сохранения легкости вращения. Выбор диаметра зависит от грузоподъемности и клиренса конкретной модели транспортировщика.

Для работы в условиях экстремального нагрева используют литые чугунные колеса без полимерного покрытия. Данный материал выдерживает контакт с раскаленным металлом и не теряет форму при температуре до +300℃. Поверхность качения снабжают смазочными ниппелями для регулярной закачки термостойкой смазки в узлы трения. Если тележка должна перемещаться по рельсовым путям, колеса делают с одной или двумя ребордами.

Электронный блок управления ограничивает пусковые токи и обеспечивает постепенное нарастание крутящего момента на валу двигателя. Без данной системы мотор мгновенно развивает максимальную мощность, и это вызывает резкий рывок каната и удар по шестерням редуктора.

Плавное ускорение снижает механический износ всех деталей трансмиссии и предотвращает раскачивание груза на большой высоте. Электроника мягко подает напряжение на обмотки в течение нескольких секунд до достижения номинальных оборотов. Такой режим работы защищает изоляцию проводов от перегрева и исключает просадки напряжения в общей сети предприятия. Использование частотных преобразователей позволяет точно настраивать скорость подъема.

Применение устройств мягкого старта повышает точность позиционирования платформы лифта на нужном уровне. Когда движение начинается плавно, датчики положения срабатывают корректно и кабина останавливается без инерционных перелетов. Система также контролирует момент остановки и задействует тормоза только после снижения частоты вращения. Это продлевает ресурс тормозных накладок и исключает возникновение микротрещин в стальных барабанах.

Промышленные краны оснащают колодочными или дисковыми тормозами, которые имеют нормально-замкнутую конструкцию для безопасности. Это означает, что мощные пружины всегда удерживают вал в неподвижном состоянии при отсутствии электрического питания.

Когда мастер включает двигатель, специальный электромагнитный или гидравлический толкатель раздвигает рычаги и освобождает шкив. Подобная схема гарантирует мгновенную остановку груза в случае внезапного обрыва кабеля или аварии в сети. Лента тормоза или накладки изготавливают из композитных материалов, которые сохраняют высокий коэффициент трения при сильном нагреве. Стальной барабан проходит термическую обработку и шлифовку.

Регулярная проверка износа фрикционного слоя является обязательным пунктом ежедневного осмотра техники. Если толщина накладки уменьшается до критического уровня 2 мм, ее заменяют на новый элемент. Для стабильной работы в зимний период при отрицательных температурах гидравлические толкатели заправляют маслом с низкой вязкостью. Внутренние узлы тормоза закрывают кожухами для защиты от попадания влаги и масляных капель из редуктора.

Контрольные приборы отслеживают положение полотна относительно центральной оси роликовых опор и предотвращают его повреждение. Если лента смещается в сторону из-за неравномерной загрузки или налипания грязи, она может начать тереться о стальные конструкции рамы.

Сенсоры фиксируют отклонение края и мгновенно передают сигнал на пульт управления или включают систему автоматического выравнивания. Такая защита исключает разрыв краев материала и предотвращает просыпание сырья на пол цеха. В качестве измерительных элементов применяют роликовые рычаги или бесконтактные индуктивные датчики по бокам конвейера. Электроника мгновенно останавливает привод при выходе параметров за границы допустимых значений.

Своевременное обнаружение перекоса позволяет избежать перегрева подшипников и повышенного расхода электроэнергии. Когда лента идет ровно, нагрузка на двигатель распределяется максимально эффективно. Программное обеспечение ведет журнал срабатываний, и за счет этого можно найти причины нарушения геометрии всей трассы. Регулярная очистка приводных барабанов и направляющих роликов снижает вероятность бокового увода.

Мониторинг состояния тросов включает визуальный осмотр по всей длине и применение методов магнитной дефектоскопии. В процессе работы проволоки постепенно истираются и рвутся, что снижает общую разрывную нагрузку на несущий элемент. Число оборванных жил на определенном участке не должно превышать установленные нормы безопасности по ГОСТ.

Особое внимание уделяют местам крепления к барабану и зоне прохождения через обводные блоки. Когда диаметр каната уменьшается более чем на 7% от номинала, его выводят из эксплуатации и заменяют новым изделием. Механические повреждения и коррозия также выступают поводами для немедленного списания оснастки. Регулярная закачка густой смазки внутрь прядей предотвращает трение между проволоками и защищает металл от ржавчины.

Специальные приборы фиксируют скрытые внутренние дефекты и износ сердечника без разборки всей системы. Информация о текущем ресурсе заносится в паспорт крана после каждого осмотра. Если канат имеет признаки сплющивания или заломов, риск внезапного обрыва возрастает многократно. Стальные тросы проходят предварительную вытяжку на заводе для стабилизации геометрических размеров.

Ловители представляют собой механические захваты, которые жестко фиксируют кабину на направляющих при обрыве канатов или резком падении. Устройство срабатывает автоматически под воздействием ограничителя скорости, когда темп спуска превышает паспортные значения на 15%. Мощные клинья или эксцентрики вгрызаются в металл рельсов и останавливают падение за доли секунды. Подобная многоуровневая защита делает вертикальный транспорт самым безопасным средством перемещения грузов и персонала.

Приводы ловителей работают без использования электричества, и за счет этого обеспечивается надежность при полном обесточивании здания. После срабатывания системы вернуть подъемник в рабочее положение можно только после ручной деблокировки специальным ключом.

Ограничитель скорости располагается в машинном отделении и постоянно отслеживает динамику движения через вспомогательный трос. Внутренний маховик имеет грузики, которые при центробежном ускорении выходят из пазов и включают тормозную систему. Конструкция механизма исключает случайные срабатывания при штатном разгоне или торможении у этажа. Регулярная проверка натяжения каната ограничителя гарантирует мгновенный отклик узлов безопасности.

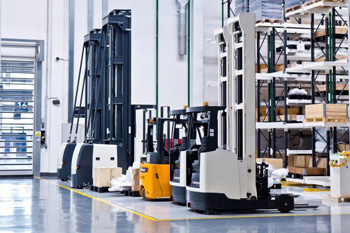

Гидравлика складской техники включает в себя насос высокого давления, распределительный блок и силовые цилиндры подъема мачты. Двигатель вращает вал помпы, которая нагнетает масло в магистрали под давлением до 250 бар.

Когда оператор отклоняет рукоятку джойстика, клапаны направляют поток жидкости в нужную полость цилиндра. Поршень перемещается и толкает каретку с вилами вверх, обеспечивая подъем тяжелых рулонов или паллет с металлом. Система обладает высокой точностью управления, и за счет этого можно плавно опускать груз с погрешностью до миллиметра. Внутренние уплотнения изготавливают из износостойких полимеров, которые сохраняют герметичность при экстремальных нагрузках и нагреве масла.

Масляный бак снабжают системой фильтрации и магнитными ловушками для удаления микрочастиц износа. Чистота среды имеет решающее значение, так как малейшая песчинка может вызвать заклинивание прецизионного золотника в распределителе. Предохранительный клапан сбрасывает излишки давления в бак при перегрузке, защищая шланги от разрыва. Для работы при низких температурах используют специальные жидкости с высоким индексом вязкости.

Секции подъемной мачты испытывают колоссальные нагрузки на изгиб и кручение при работе с тяжелыми металлическими заготовками. Для их изготовления выбирают специальные сорта стали с высоким пределом текучести и точностью геометрических размеров.

Горячекатаный С-образный или двутавровый профиль обладает необходимой жесткостью для удержания груза на высоте до 5 метров и более. Внутренние поверхности полок проходят шлифовку для обеспечения плавного качения роликов каретки. Такая конструкция исключает люфты и вибрации, которые могли бы привести к опрокидыванию техники при маневрах. Сварка элементов выполняется в автоматическом режиме с обязательным рентгеновским контролем качества швов.

Мачту снабжают массивными подшипниками, которые воспринимают осевые и радиальные силы в процессе подъема вил. Использование качественных сплавов предотвращает быстрый износ направляющих дорожек при работе в запыленной среде. Если мачта имеет три или четыре секции сложения, систему дополняют гидравлическими демпферами для мягкой остановки в крайних точках.

Встроенные весы позволяют определять массу груза непосредственно в момент его подъема на вилах без использования стационарных платформ. В гидравлический контур цилиндра встраивают прецизионный датчик давления, который передает данные на бортовой компьютер.

Программное обеспечение пересчитывает вольтаж в килограммы, учитывая температуру масла и текущий угол наклона мачты. Информация мгновенно выводится на цифровой дисплей в кабине оператора, что помогает избежать перегрузки техники. Подобная автоматизация ускоряет процесс отгрузки металлопроката и упрощает ведение складского учета. Точность измерений в современных системах достигает 1% от номинальной грузоподъемности аппарата.

Для получения максимально точных данных применяют тензометрические датчики, которые монтируют в основание каретки или вил. Данные сенсоры фиксируют микродеформации металла под весом заготовки и выдают стабильный результат независимо от состояния гидравлики. Система суммирования позволяет вести учет общего веса всех перемещенных материалов за рабочую смену. Функция тарирования дает возможность исключать массу поддонов или тары одним нажатием кнопки.

Магнитные уловители служат для автоматического удаления ферромагнитных примесей и обломков металла из потока сыпучих материалов на ленте. Мощный постоянный магнит подвешивают над конвейером, и он притягивает стальные частицы к своей поверхности.

Очистка сырья необходима для защиты дробилок и мельниц от поломок при попадании в них твердых предметов. Этот метод также повышает качество конечной продукции, исключая нежелательные включения в руде или ломе. В самоочищающихся моделях вокруг магнита вращается короткая лента, которая сбрасывает собранный металл в отдельный приемный бункер.

Сила притяжения сепаратора регулируется высотой подвеса и мощностью катушек в электрических версиях прибора. Внутренние схемы защиты отключают устройство при перегреве обмоток для предотвращения выхода из строя. Использование магнитов снижает риск повреждения самой конвейерной ленты острыми кусками арматуры или проволоки. Конструкция корпуса имеет высокую степень герметичности для работы в условиях сильной запыленности и влажности.

Инфракрасные сенсоры в проемах дверей предотвращают зажатие людей или грузов при закрытии автоматических створок. Невидимый световой барьер состоит из излучателя и приемника, которые располагают по обе стороны входа в кабину.

Если любой объект пересекает луч, электронный контроллер мгновенно подает команду на реверс дверного привода. Такая система безопасности работает быстрее механических кромок и полностью исключает физический контакт с препятствием. В современных моделях устанавливают многолучевые световые завесы, которые создают плотную сетку контроля по всей высоте проема. Это позволяет обнаруживать даже тонкие предметы, такие как трости или лямки рюкзаков.

Электроника датчиков имеет фильтры для защиты от солнечных бликов и засветки от ламп цехового освещения. Корпуса сенсоров монтируют заподлицо со стойками дверей для предотвращения их повреждения при погрузке металла. Система самодиагностики проверяет исправность лучей перед каждым циклом закрытия и блокирует лифт при обнаружении дефектов.
