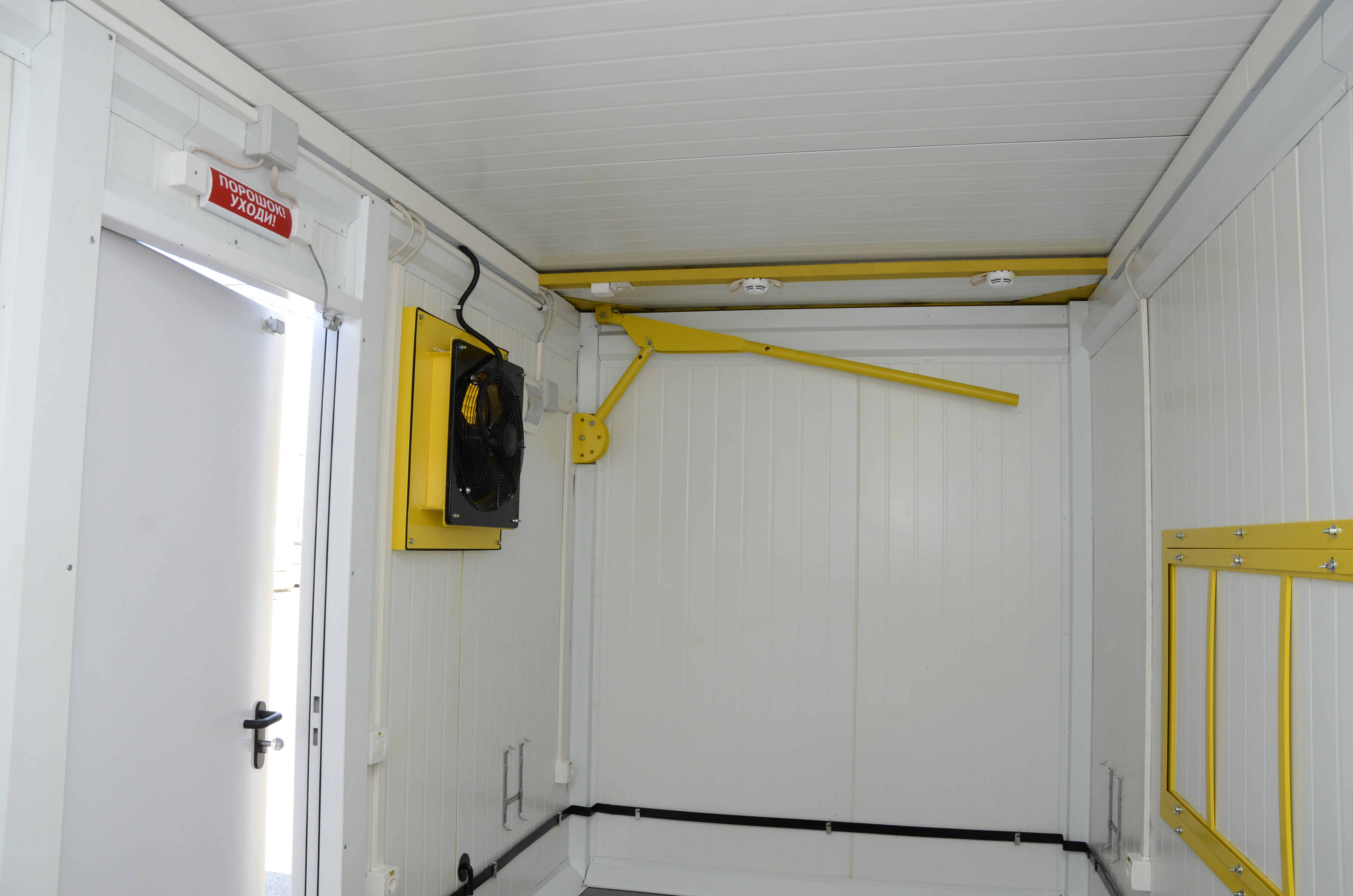

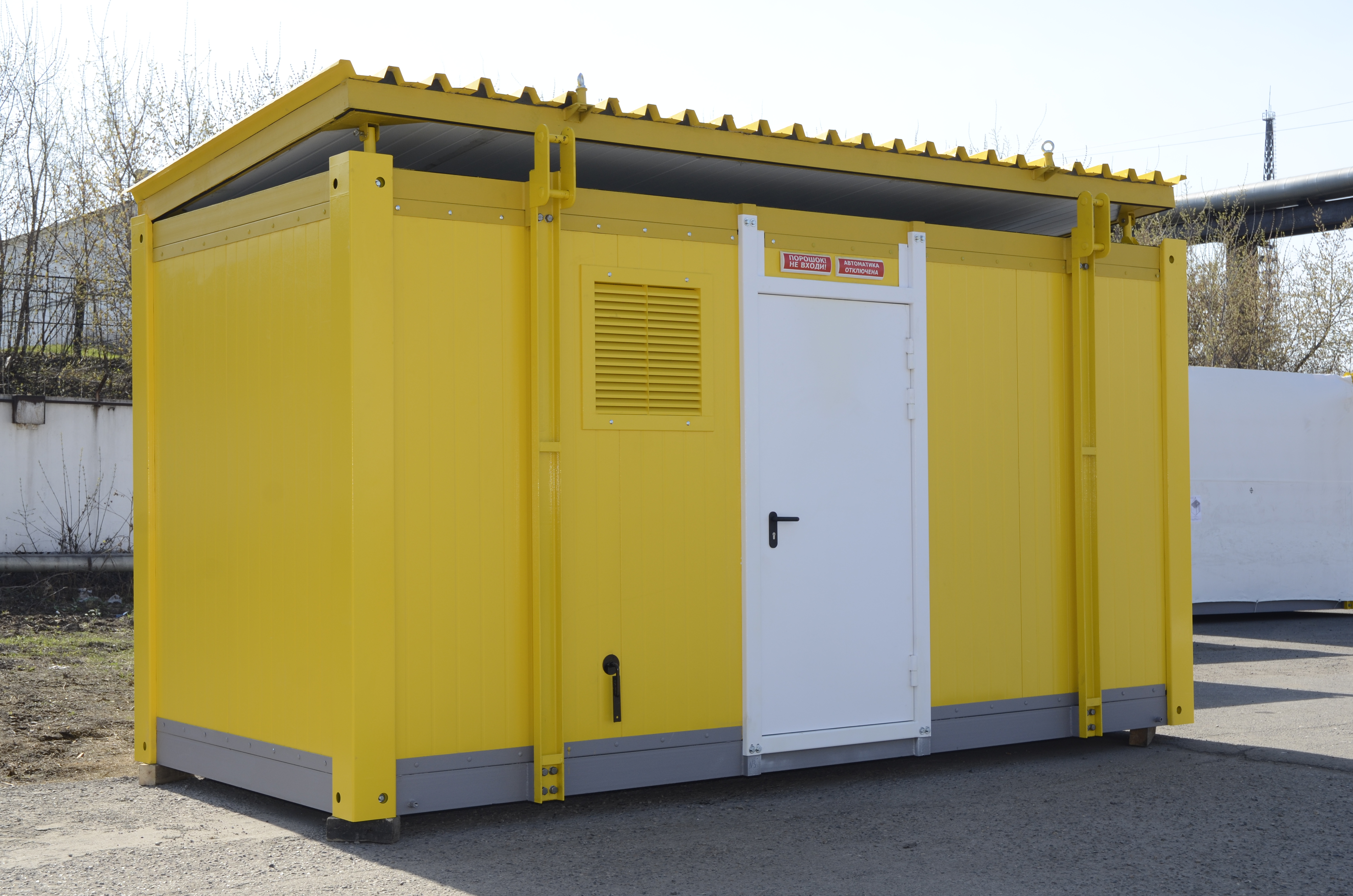

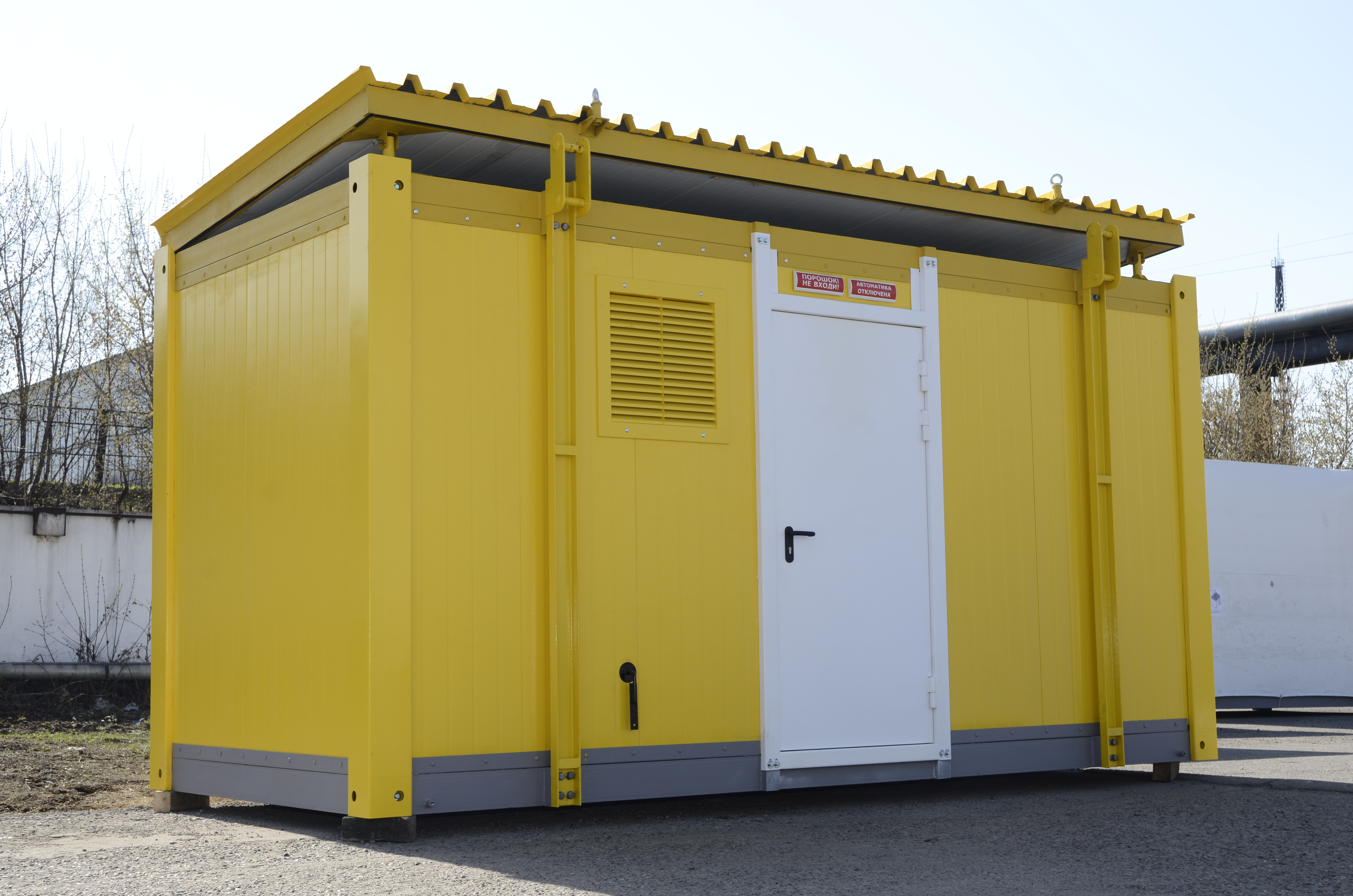

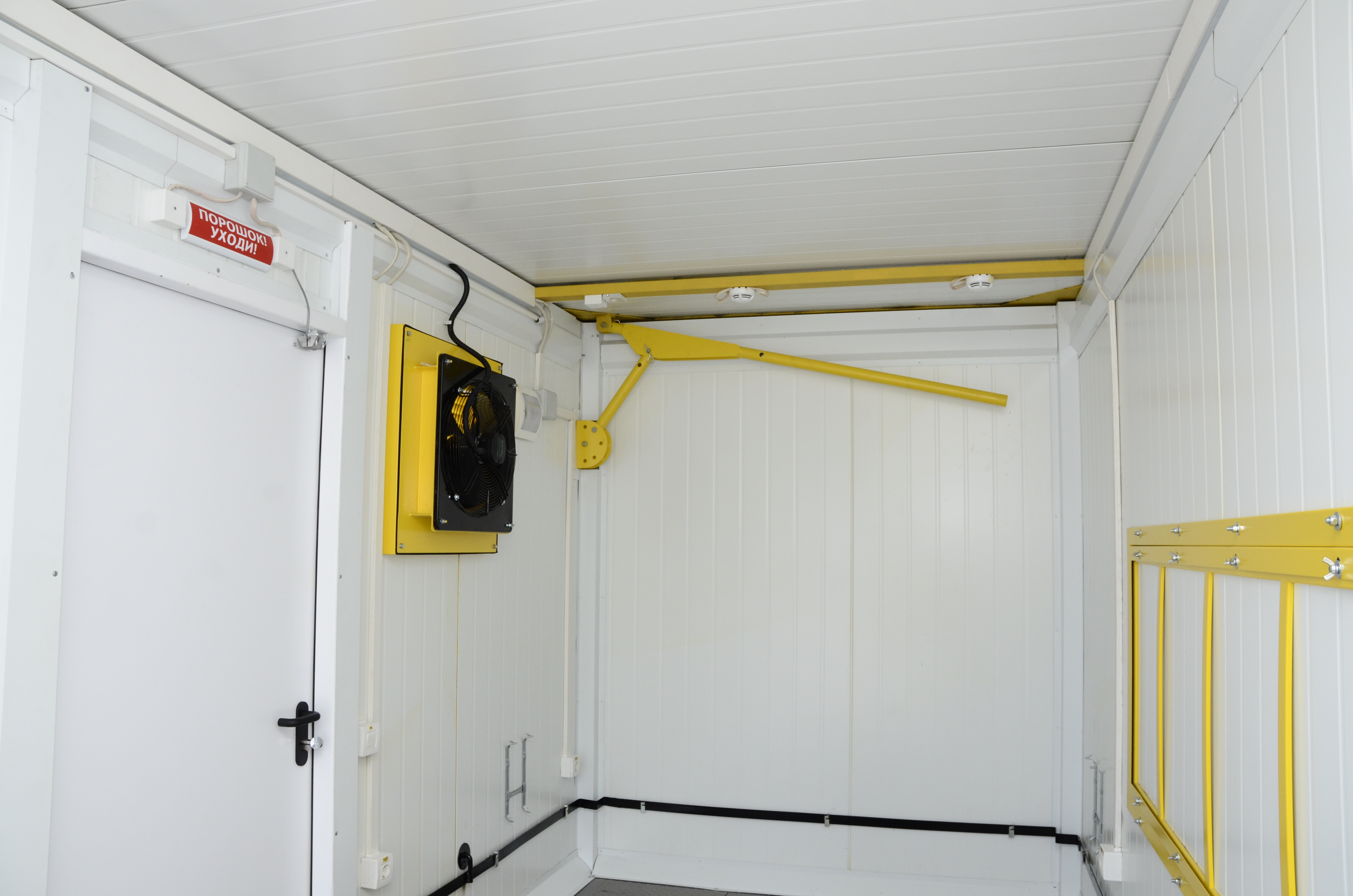

Изготовление и монтаж металлоконструкций

Проектирование и производство стальных строительных конструкций в России базируется на строгом соблюдении сводов правил и межгосударственных стандартов.

Основной документ - ГОСТ 23118-2019, который устанавливает общие технические условия для всех видов стальных конструкций. Прочностные расчеты проводятся согласно СП 16.13330.2017, где прописаны нормы проектирования стальных элементов с учетом нагрузок. Для процесса непосредственной установки на объекте обязательным является соблюдение СП 70.13330.2012, регламентирующего правила монтажа и приемки работ.

Наличие сертификатов соответствия этим нормам гарантирует безопасность эксплуатации здания или сооружения. Заказчик должен требовать документальное подтверждение того, что предприятие работает по актуальным редакциям этих регламентов, так как это является залогом прохождения экспертизы промышленной безопасности.

Разработка документации на металлоконструкции всегда проходит два ключевых этапа.

Стадия КМ (конструкции металлические) - базовый проект, который содержит общие схемы, расчеты нагрузок, типы сечений профилей и узлы сопряжений. Этот документ разрабатывается проектными бюро и служит основой для получения разрешения на строительство.

К стадии КМД (конструкции металлические деталировочные) подключаются инженеры завода-изготовителя. Они разрабатывают детализированные чертежи каждого отдельного элемента с точной разметкой отверстий, фасок и ведомостью отправочных марок. Именно по чертежам КМД работают мастера в цехе и монтажники на площадке.

Качественная проработка КМД исключает ошибки при сборке и позволяет автоматизировать процесс резки металла на станках с программным управлением, что значительно ускоряет реализацию проекта.

Максимальное качество металлоконструкций достигается только в условиях специализированного цеха. В заводской среде обеспечиваются идеальный температурный режим и защита от осадков, что важно для получения качественных сварных швов и равномерной покраски.

Использование высокоточного станочного парка позволяет соблюсти допуски до миллиметра, что практически невозможно при работе ручным инструментом на строительной площадке. В цехе каждая деталь проходит многоступенчатый контроль ОТК и ультразвуковую проверку соединений. На объект поставляются готовые отправочные марки, которые остается только собрать как конструктор.

Такой подход сокращает сроки монтажа в несколько раз, минимизирует количество высотной сварки и гарантирует, что несущая способность каждого узла в точности соответствует расчетным параметрам проекта.

Расценка на изготовление металлических конструкций - комплексная величина. Первоочередное значение имеет текущая рыночная стоимость стального проката, которая может меняться в зависимости от сезона. Вторая составляющая - трудоемкость изготовления. Сложные решетчатые фермы требуют больше человеко-часов и расходных материалов, чем простые колонны или балки, поэтому их цена за тонну будет выше.

Учитывается также тип антикоррозийной защиты: простое грунтование обойдется дешевле горячего цинкования или нанесения многослойных полимерных эмалей. Дополнительно в смету закладываются расходы на разработку чертежей КМД, проведение лабораторных испытаний швов и логистику.

Прямое сотрудничество с заводом позволяет оптимизировать эти затраты за счет исключения посредников и использования автоматизированных линий, снижающих себестоимость переработки металла.

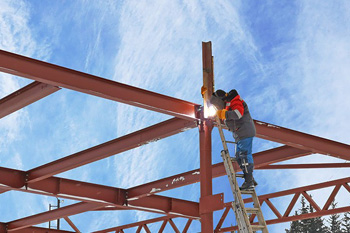

При выборе способа сборки конструкций на объекте все чаще отдают предпочтение высокопрочным болтам. Главное преимущество болтового соединения в его высокой технологичности и независимости от погодных условий. Сварка на открытом воздухе требует создания специальных тепляков и строгого контроля влажности, тогда как затяжка болтов может проводиться практически в любую погоду.

Использование болтов значительно упрощает контроль качества: достаточно проверить момент затяжки динамометрическим ключом. Кроме того, болтовые конструкции являются ремонтопригодными и мобильными: их можно демонтировать и собрать на новом месте без повреждения основных элементов. Это идеальное решение для быстровозводимых складов, ангаров и временных эстакад.

Сварка остается приоритетной для неразъемных тяжелых узлов, требующих абсолютной жесткости и монолитности.

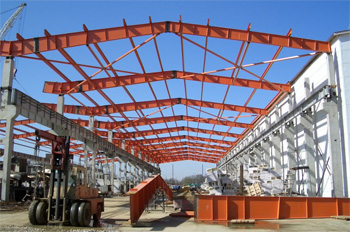

Эффективный монтаж металлоконструкций невозможен без правильной подготовки территории. До приезда первой партии металла на объекте должен быть полностью завершен нулевой цикл: залиты фундаменты и установлены закладные детали или анкерные болты. Геодезическая служба обязана предоставить акт проверки разбивочных осей с подтверждением точности отметок.

Необходимо обеспечить наличие подъездных путей для тяжелых длинномеров и подготовить площадки для складирования металлопроката с использованием деревянных подкладок для исключения контакта с грунтом. Также заказчик должен организовать точки подключения к электросети нужной мощности и подготовить зоны для работы автокранов.

Четкая организация логистики на площадке предотвращает простои монтажных бригад и исключает риск повреждения защитного покрытия конструкций при многократных перемещениях.

Закладные детали - связующее звено между железобетонным фундаментом и стальным каркасом здания. Они представляют собой стальные пластины с приваренными анкерными стержнями, которые погружаются в бетон на этапе его заливки. При монтаже металлоконструкций именно к этим пластинам привариваются или крепятся на болтах основания колонн.

Точность установки закладных деталей определяет геометрию всего будущего здания. Малейшее смещение осей на несколько сантиметров может сделать невозможной стыковку горизонтальных балок и ферм на верхних ярусах.

При профессиональном подходе монтажники используют специальные кондукторы для фиксации анкерных групп в проектном положении. Качество сварки анкеров к пластине проверяется в заводских условиях, так как этот узел воспринимает на себя все нагрузки от веса здания и ветрового давления.

Сталь - прочный, но уязвимый материал, который быстро теряет свойства под воздействием кислорода и влаги. Без защиты коррозия может истончать несущий профиль на несколько миллиметров в год, что приведет к катастрофическому снижению прочности.

В процессе изготовления металлоконструкции проходят обязательную очистку поверхности в дробеструйных камерах до степени Sa 2.5 для удаления окалины и ржавчины. Затем наносится слой грунта и финишной эмали. Для объектов, работающих в условиях агрессивной химии или высокой влажности, применяются системы холодного или горячего цинкования.

Качественное покрытие не только продлевает срок службы сооружения до 50 лет, но и значительно снижает затраты на его эксплуатацию, избавляя от необходимости регулярной зачистки и подкрашивания ржавеющих участков.

Контроль качества сварки - важнейший этап приемки готовой продукции. На современных предприятиях применяется комплекс методов неразрушающего контроля. Первичный - визуально-измерительный метод, позволяющий выявить внешние дефекты: подрезы, наплывы и несоответствие катета шва чертежу.

Для обнаружения скрытых внутренних пустот, шлаковых включений и микротрещин используется ультразвуковая дефектоскопия. УЗК позволяет просканировать весь массив шва без его разрушения. В особо ответственных конструкциях, например в мостовых балках или резервуарах, применяют рентгенографический контроль.

Наличие протоколов таких испытаний является обязательным приложением к паспорту на металлоконструкции. Это дает заказчику стопроцентную уверенность в том, что каждый узел выдержит расчетные нагрузки в течение всего срока службы.

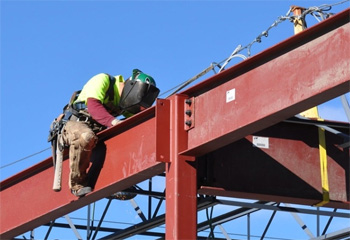

Высотный монтаж требует привлечения специализированных бригад и использования мощной подъемной техники. При работе на отметках свыше 5 м применяют автовышки, ножничные подъемники или методы промышленного альпинизма. Особое внимание уделяется безопасности: каждый монтажник должен иметь допуск к работам на высоте и быть обеспечен страховочными системами.

Процесс сборки верхних ярусов часто осложняется ветровыми нагрузками, поэтому временная фиксация элементов расчалками является обязательным условием до момента окончательной затяжки болтов или завершения сварки. При проектировании КМД для таких объектов инженеры предусматривают специальные монтажные приспособления и проушины для удобства строповки.

Использование укрупнительной сборки на земле позволяет минимизировать количество рискованных операций в воздухе, повышая общую скорость и безопасность строительства.

Применение гнутых швеллеров, уголков и С-образных профилей при изготовлении металлоконструкций позволяет существенно снизить общую массу каркаса без потери его жесткости. В отличие от горячекатаного проката гнутые элементы производят методом холодной формовки листовой стали на профилегибочных станах. Это дает возможность создавать детали с оптимальным распределением металла по сечению.

Такие конструкции, часто называемые ЛСТК, идеально подходят для строительства кровельных систем, мансард, ограждающих конструкций и легких ангаров. Снижение веса конструкций на 20–40% позволяет использовать более легкие и дешевые фундаменты, а также сокращает расходы на транспортировку и аренду подъемных кранов.

Профессиональное проектирование с использованием гнутых профилей обеспечивает высокую энергоэффективность и экологичность современного промышленного строительства.

Паспорт качества - итоговый документ, который завод-изготовитель выдает заказчику вместе с отгруженной продукцией. В этом документе фиксируется полное соответствие изделий чертежам КМД и требованиям государственных стандартов. Паспорт содержит сведения о марках стали с приложением сертификатов от металлургических комбинатов, данные о результатах химического анализа и механических испытаний образцов.

Важнейший раздел - акты проверки качества сварных швов и ведомость нанесенных лакокрасочных материалов с указанием толщины покрытия. В документе также прописывается комплектность поставки, включая метизы и соединительные детали.

Наличие полного пакета исполнительной документации является необходимым условием для ввода объекта в эксплуатацию и гарантирует юридическую защиту интересов заказчика в случае возникновения спорных ситуаций.

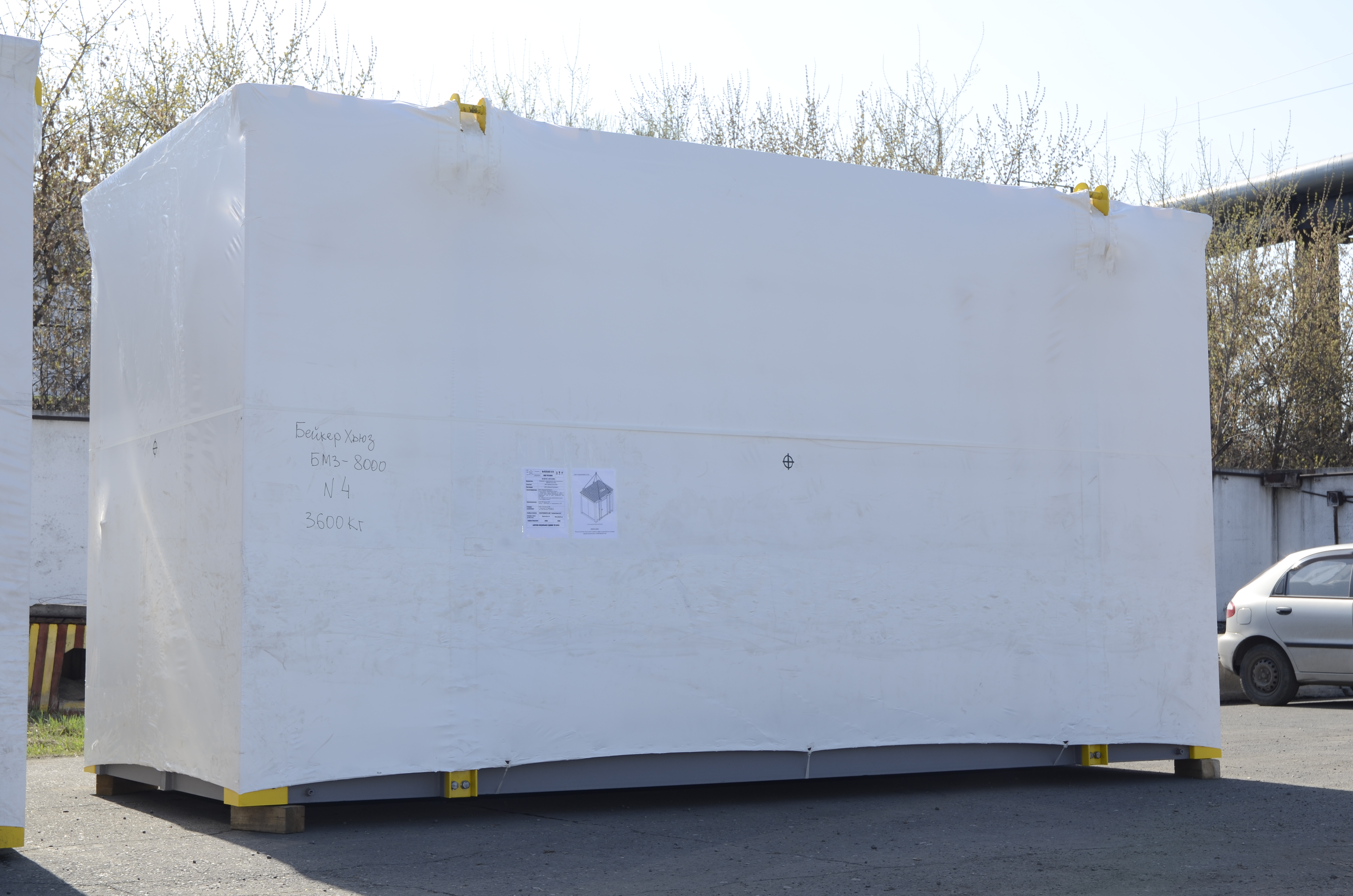

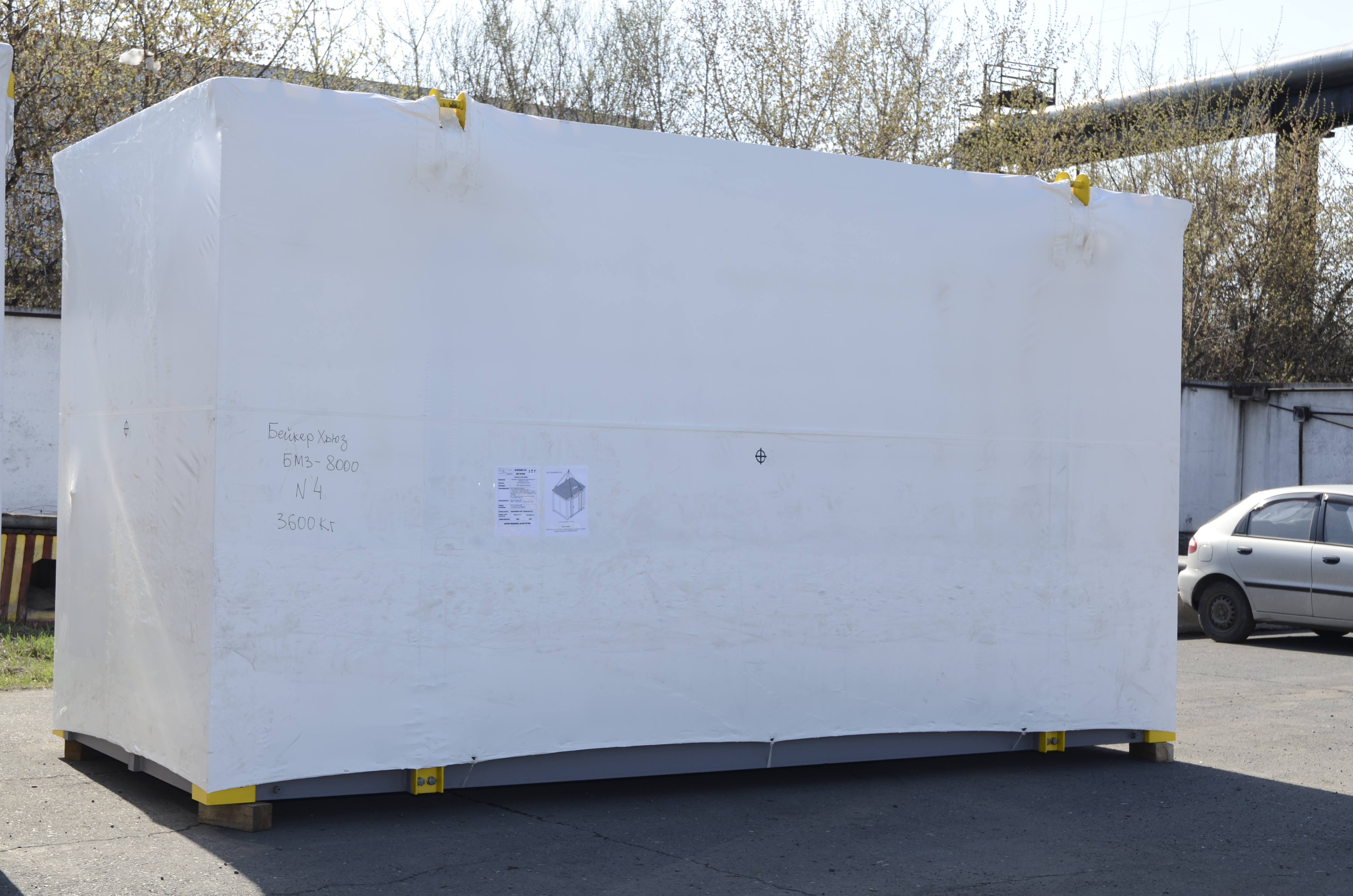

Транспортировка элементов каркаса, длина которых превышает 12 м, а ширина - 2,5 м, требует специального планирования. Для этих целей используют низкорамные тралы и раздвижные платформы. Логистическая служба завода заранее разрабатывает маршрут движения с учетом высоты мостов и пропускной способности дорог.

Перевозка негабаритных грузов осуществляется при наличии специальных разрешений от дорожных служб и часто требует сопровождения машинами прикрытия. При производстве на заказ конструкторы стремятся проектировать отправочные марки так, чтобы они вписывались в стандартные транспортные габариты, что значительно удешевляет доставку.

Надежное крепление деталей на платформе с использованием мягких строп и прокладок предотвращает повреждение антикоррозионного слоя. Это гарантирует сохранность товарного вида и геометрии изделий до момента их выгрузки на стройплощадке.
