Термическое оборудование

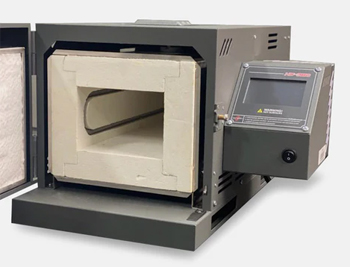

Внутреннюю облицовку высокотемпературных зон выбирают на основе максимального рабочего режима и химического состава газовой среды. Чаще всего применяют легкий огнеупорный кирпич или современные модули из керамического волокна, потому что эти материалы обладают низкой теплопроводностью. Волокнистая изоляция позволяет камере прогреваться в 3 раза быстрее, и это значительно сокращает затраты на электроэнергию в каждом цикле.

Плотный шамотный кирпич лучше выдерживает механические удары при загрузке тяжелых стальных слитков, когда есть риск случайного контакта со стенками. Если температура внутри превышает +1600℃, устанавливают специальные плиты на основе диоксида циркония, которые сохраняют форму и не крошатся при долгом нагреве.

Правильный расчет толщины теплоизоляционного слоя исключает перегрев внешнего металлического кожуха и защищает датчики системы управления от выхода из строя. Между слоями огнеупоров часто прокладывают алюминиевую фольгу, чтобы она отражала тепловое излучение обратно внутрь рабочего пространства. Регулярный осмотр футеровки помогает обнаружить локальные прогары и трещины, которые возникают из-за резкой смены тепловых режимов.

В термических агрегатах применяют резистивные элементы из сплавов нихрома, фехраля или дисилицида молибдена в зависимости от требуемой температуры. Нихромовые проволоки и ленты подходят для нагрева до +1100℃, так как они сохраняют пластичность после многих циклов работы и не ломаются при вибрации.

Фехраль стоит дешевле и выдерживает до +1350℃, но этот материал становится хрупким, поэтому его нельзя подвергать механическим воздействиям после первого обжига. При достижении уровня +1700℃ используют нагреватели из хромита лантана или дисилицида молибдена, которые требуют специального режима пуска для защиты от теплового удара. Геометрия элементов может быть спиральной, зигзагообразной или в виде стержней, чтобы тепло равномерно заполняло весь объем камеры.

Для защиты металла нагревателей от быстрого окисления на воздухе их часто помещают внутрь герметичных трубок из жаропрочной стали или технической керамики. Эти защитные чехлы предотвращают контакт сплава с агрессивными парами, которые выделяют заготовки при нагреве или химико-термической обработке. Мощность каждого узла регулируют через тиристорные блоки.

Для измерения нагрева в разных точках печи устанавливают термопары типов К, S или B, которые имеют индивидуальные графики калибровки. Сигнал от датчиков поступает на цифровой ПИД-регулятор, который вычисляет необходимую мощность тока для поддержания заданного графика с точностью до 1℃.

Контроллер управляет силовыми контакторами или твердотельными реле, которые подают энергию на нагреватели короткими импульсами. Это исключает инерционный перегрев и позволяет четко соблюдать технологические полки, которые прописаны в картах термообработки. В продвинутых моделях используют многоканальные системы, когда автоматика следит за распределением тепла по высоте и ширине всей рабочей зоны одновременно.

Все данные о текущем процессе сохраняются в памяти устройства или передаются на компьютер для ведения электронного журнала плавок. Если один из датчиков выйдет из строя или температура превысит аварийный предел, система мгновенно отключит питание и подаст звуковой сигнал. Для защиты оператора на панели управления дублируют показания механическими приборами, которые работают независимо от цифровой электроники.

В установках для низкотемпературного отпуска и сушки применяют мощные жаропрочные вентиляторы, которые создают интенсивный поток горячего воздуха или защитного газа. Это необходимо для выравнивания температуры по всему объему загрузки, так как естественная конвекция не обеспечивает нужную скорость теплообмена. Поток газа проходит через нагреватели, забирает тепло и равномерно омывает каждую заготовку даже при плотной укладке в корзины.

Без активного перемешивания среды разница температур в нижней и верхней частях камеры может достигать 50℃, что приведет к браку всей партии. Лопасти вентилятора изготавливают из специальных сплавов, которые не теряют жесткость при длительном вращении в разогретой среде.

Вал двигателя выводят наружу через систему водяного охлаждения и газоплотные уплотнения, чтобы защитить подшипники от перегрева. Скорость вращения можно менять с помощью частотных преобразователей в зависимости от массы загруженного металла и плотности садки. В печах с контролируемой атмосферой циркуляция помогает быстро распределить рабочие газы, когда в камеру подают азот или метан для цементации.

Для плотного закрытия камеры используют массивные двери с приводом от пневматических цилиндров или мощных электромоторов через червячную передачу. На периметре проема устанавливают уплотнения из термостойкого силикона или графитового шнура, которые выдерживают контакт с горячим фланцем без разрушения. В вакуумных и газонаполненных моделях дверную раму снабжают каналами для принудительного водяного охлаждения, чтобы резиновые прокладки не плавились.

Прижимные механизмы обеспечивают равномерное сдавливание уплотнителя по всей окружности, и это полностью исключает подсос воздуха или утечку дорогих технологических газов. Если герметичность нарушится, кислород попадет внутрь и вызовет сильное окисление поверхности разогретых стальных деталей.

Перед каждым запуском оператор проверяет чистоту сопрягаемых поверхностей, так как даже мелкая окалина может стать причиной разгерметизации. Затворы часто оснащают байонетными замками, которые жестко фиксируют крышку и не позволяют ей сместиться под действием внутреннего давления. Для контроля состояния среды устанавливают вакуумметры или датчики давления, которые связаны с системой блокировки нагрева.

Газовая панель управляет подачей азота, аргона или эндогаза в рабочее пространство для создания защитной или активной среды. Она включает ротаметры, электромагнитные клапаны и регуляторы давления, которые позволяют точно дозировать расход каждого компонента.

Когда в камере начинается процесс нагрева, система вытесняет кислород инертным газом для предотвращения появления темной окалины на поверхности металла. При выполнении химико-термической обработки автоматика меняет состав смеси в реальном времени в соответствии с программой насыщения углеродом или азотом. Контроль чистоты газов на входе обеспечивают фильтры-осушители, которые задерживают влагу и посторонние примеси из заводской магистрали.

Для мониторинга состава атмосферы внутри печи применяют зонды на основе оксида циркония или инфракрасные газоанализаторы. Эти приборы передают данные на пульт управления, и контроллер корректирует подачу газов для поддержания нужного потенциала среды. Если содержание опасных компонентов превысит норму, система подаст команду на продувку камеры азотом для обеспечения безопасности.

Внешний кожух оборудования изготавливают из толстостенной стали и часто снабжают двойными стенками для создания водяной или воздушной рубашки. Водяное охлаждение необходимо в мощных установках, где температура внутри камеры достигает +1500℃ и выше, чтобы защитить сотрудников от ожогов. Вода циркулирует по замкнутому контуру между стенками и отводит тепло в радиатор или внешний теплообменник.

Это решение позволяет поддерживать температуру наружных панелей на уровне не выше +40℃ даже при длительной многосменной работе. Датчики протока жидкости постоянно следят за давлением в системе и блокируют нагрев, если подача воды внезапно прекратится. Воздушное охлаждение реализуют с помощью мощных осевых вентиляторов, которые обдувают корпус снаружи.

Использование системы охлаждения также защищает электронные блоки, трансформаторы и вакуумные насосы от перегрева, который сокращает их ресурс. Внутренние поверхности рубашки покрывают антикоррозийными составами, чтобы исключить появление ржавчины и засорение узких каналов накипью. В зимний период тепло от контура охлаждения можно использовать для обогрева производственных помещений через систему рекуперации.

Рекуператоры устанавливают в выхлопных системах газовых печей для предварительного подогрева воздуха, который поступает в горелки. Горячие дымовые газы проходят через теплообменник и отдают свою энергию холодному потоку, что повышает КПД установки на 15–20%. Это позволяет значительно снизить расход природного газа и уменьшить количество вредных выбросов в атмосферу.

Теплообменники изготавливают из жаропрочных сплавов или керамики, которые не разрушаются под действием продуктов сгорания и высоких температур. В электрических моделях избыточное тепло от системы охлаждения корпуса направляют на подогрев воды для бытовых нужд цеха. Применение таких технологий сокращает срок окупаемости оборудования и делает производство более экологичным.

Эффективность рекуперации зависит от площади контакта сред и скорости движения потоков внутри устройства. Современные блоки имеют компактные размеры и легко встраиваются в существующие вентиляционные каналы без их глубокой модернизации. Система управления контролирует температуру на входе и выходе, чтобы избежать перегрева горелочных устройств.

При использовании водорода в качестве защитной атмосферы станки оснащают многоуровневыми системами защиты от взрыва и пожара. Внутренний объем печи перед подачей горючего газа обязательно продувают азотом, чтобы полностью удалить кислород из камеры. Датчики пламени на свечах дожига контролируют сгорание выходящего водорода, и это исключает его накопление в помещении цеха.

Если давление в магистрали упадет или пламя погаснет, автоматика мгновенно перекроет подачу и начнет аварийную продувку системы инертным газом. Стенки камеры и все уплотнения проверяют на газоплотность под избыточным давлением перед каждым циклом термообработки. Использование взрывозащищенного исполнения электрооборудования предотвращает появление случайных искр.

В цехе устанавливают газоанализаторы, которые реагируют на минимальную концентрацию водорода в воздухе и включают мощную аварийную вентиляцию. Все трубопроводы маркируют ярким цветом и снабжают обратными клапанами, чтобы исключить попадание огня внутрь газовой панели. Персонал проходит специальное обучение, а система управления ведет лог всех действий.

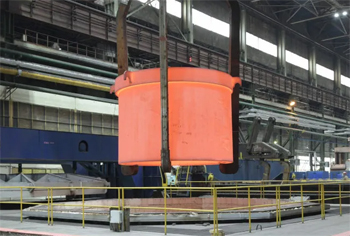

Выбор метода загрузки зависит от конструкции печи и габаритных размеров обрабатываемых металлических заготовок. В камерных моделях часто применяют выдвижной под на колесах, который выезжает из печи для удобной укладки деталей с помощью крана. Шахтные печи требуют вертикальной загрузки через верхний люк, для чего используют специальные подвески или многоярусные корзины.

В печах непрерывного действия заготовки перемещаются на ленточном конвейере, роликовом поду или толкателями, которые двигают поддоны по направляющим. Для мелких деталей в массовом производстве подходят карусельные механизмы, которые вращаются внутри камеры и обеспечивают циклическую подачу изделий. Правильный подбор оснастки исключает повреждение футеровки и ускоряет процесс смены садки.

Приспособления для фиксации заготовок изготавливают из жаропрочных литых сплавов или графита, чтобы они не деформировались под тяжестью груза при нагреве. Вес тары обязательно учитывают при расчете мощности нагревателей, так как она потребляет значительную часть тепловой энергии. В автоматизированных линиях загрузку и разгрузку выполняют специальные манипуляторы или роботы, которые работают синхронно с открытием дверей печи.

Для защиты чувствительных элементов термопар применяют защитные чехлы из керамики, кварца или специальных жаропрочных сплавов. Эти наконечники изолируют электроды от прямого контакта с расплавами солей, агрессивными газами и парами металлов, которые вызывают химическую коррозию.

Выбор материала чехла зависит от максимальной температуры и типа атмосферы внутри печи. Керамика на основе корунда выдерживает до +1800℃ и обладает отличной диэлектрической прочностью, что важно для исключения наводок от нагревателей. Металлические чехлы лучше сопротивляются ударам при загрузке заготовок, но они имеют меньший температурный предел.

Внутреннее пространство чехла иногда заполняют инертным газом или засыпают мелким порошком оксида алюминия для улучшения теплопередачи и снижения инерционности измерений. Конструкция головки термопары обеспечивает герметичное соединение с корпусом печи, чтобы исключить утечку защитного газа через монтажное отверстие. Регулярная очистка поверхности наконечников от налета сажи и окалины восстанавливает точность контроля температуры.

Азотные аккумуляторы в гидравлических системах печей служат для накопления энергии и обеспечения быстрого срабатывания исполнительных механизмов. Они позволяют мгновенно поднять тяжелую дверь или переместить заслонку при внезапном отключении основного электропитания. Внутри устройства находится эластичная мембрана, которая разделяет сжатый азот и гидравлическое масло под высоким давлением.

Когда насос работает в штатном режиме, жидкость сжимает газ, создавая запас потенциальной энергии для аварийного цикла. Это необходимо для быстрой герметизации камеры или эвакуации заготовок в случае возникновения внештатной ситуации. Использование аккумуляторов также сглаживает пульсации давления в системе, что продлевает ресурс насосов и клапанов.

Зарядку баллонов проводят чистым азотом из переносных емкостей до уровня, который указан в техническом паспорте оборудования. Датчики давления постоянно мониторят состояние системы и подают сигнал, если запас энергии упадет ниже критического порога. Манометры на панели управления позволяют визуально контролировать готовность механизмов к работе перед каждым пуском печи.

Для контроля распределения тепла внутри загруженного объема проводят периодические замеры с помощью эталонных термопар, которые крепят непосредственно к заготовкам. Эти датчики располагают в геометрическом центре садки, в углах и около дверей, чтобы выявить возможные зоны недогрева. Полученные графики сравнивают с показаниями штатных приборов печи и при необходимости вносят корректировки в настройки регуляторов.

В современных установках используют беспроводные логгеры, которые проходят через всю печь вместе с деталями и записывают температуру каждую секунду. Такой метод позволяет получить полную картину термического цикла без использования длинных проводов и сложных монтажных схем.

Если обнаружена большая разница температур, изменяют схему укладки деталей или корректируют направление потоков в системе циркуляции. Настройка мощности отдельных групп нагревателей также помогает выровнять поле в больших камерных или шахтных печах. Данные о равномерности нагрева вносят в паспорт печи при проведении ежегодной аттестации оборудования.
