Изготовление деталей разных типов

Основа современного машиностроения - принцип взаимозаменяемости. Это означает, что любая деталь из выпущенной партии должна идеально встать на свое место в механизме без дополнительной ручной подгонки, шлифовки или доработки напильником. Для обеспечения этого правила инженеры используют систему допусков - разрешенных отклонений от идеального номинального размера.

Абсолютно точно изготовить деталь физически невозможно из-за износа инструмента и температурных колебаний в цехе. Задавая квалитет точности, конструктор определяет коридор значений, внутри которого деталь считается годной.

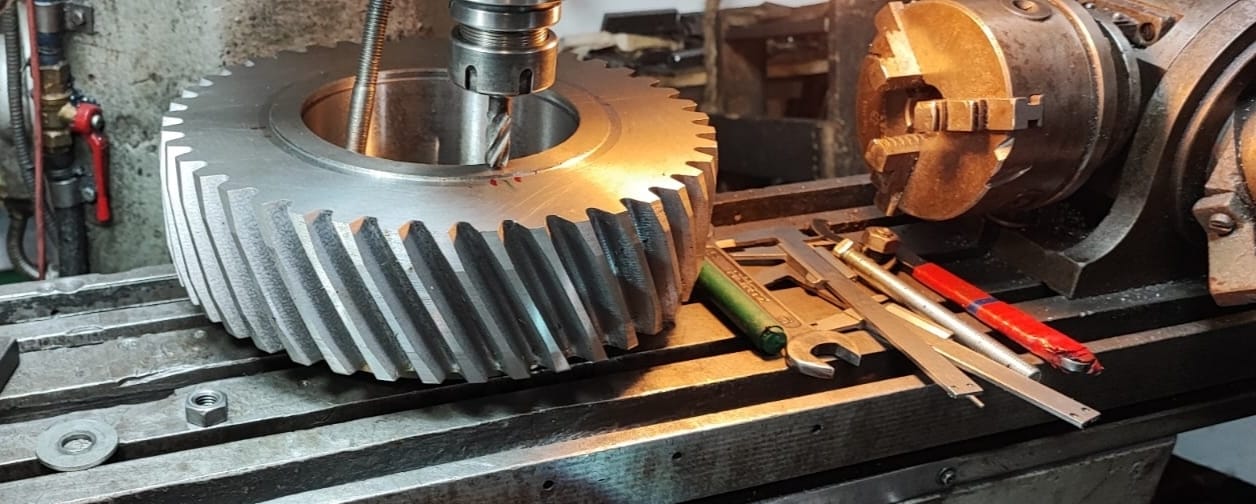

Соблюдение этих узких рамок гарантирует, что шестерня, выточенная на заводе в одном городе, идеально сядет на вал, произведенный на другом предприятии, обеспечивая бесперебойную работу узла и легкость его последующего сервисного ремонта.

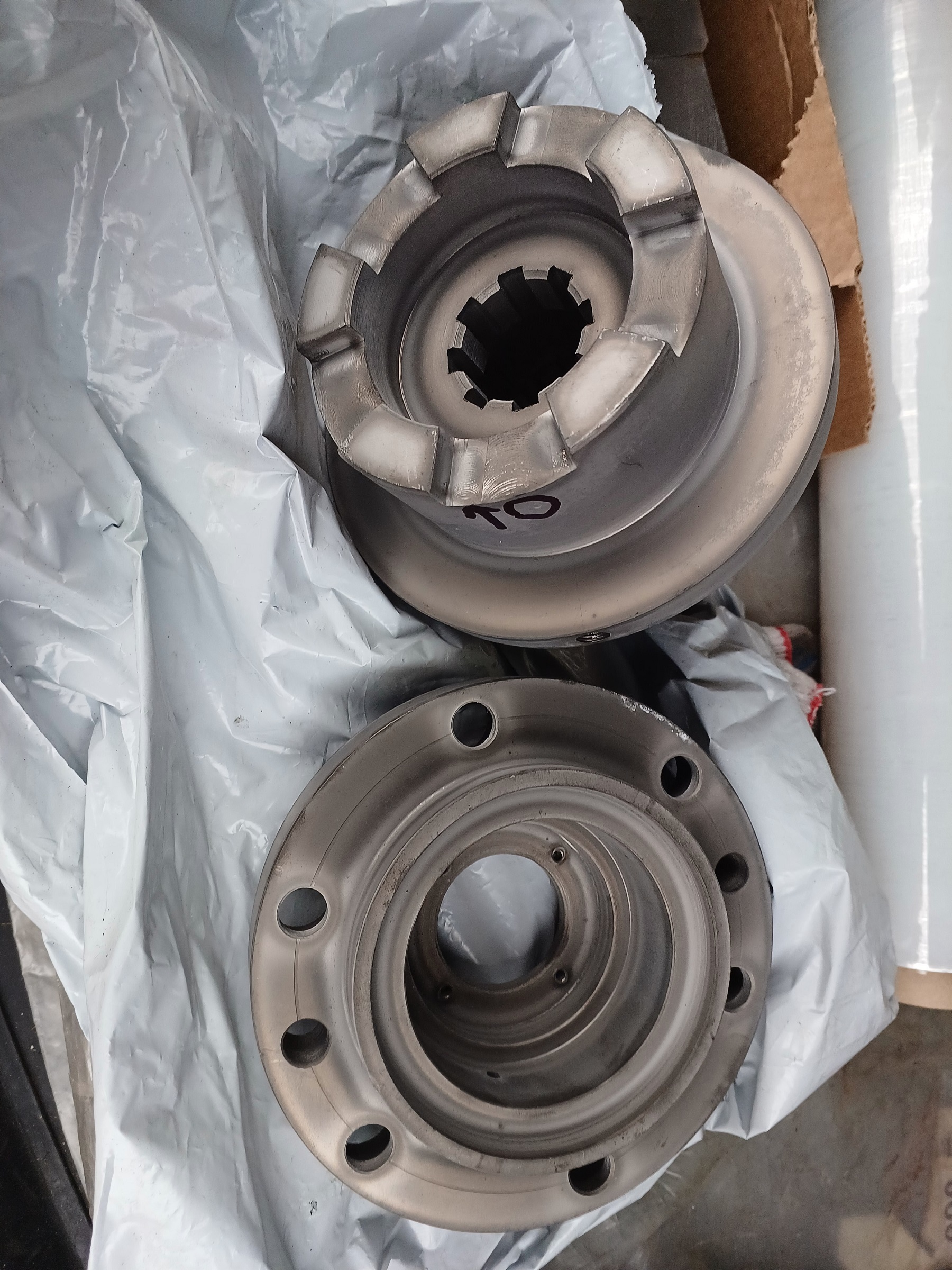

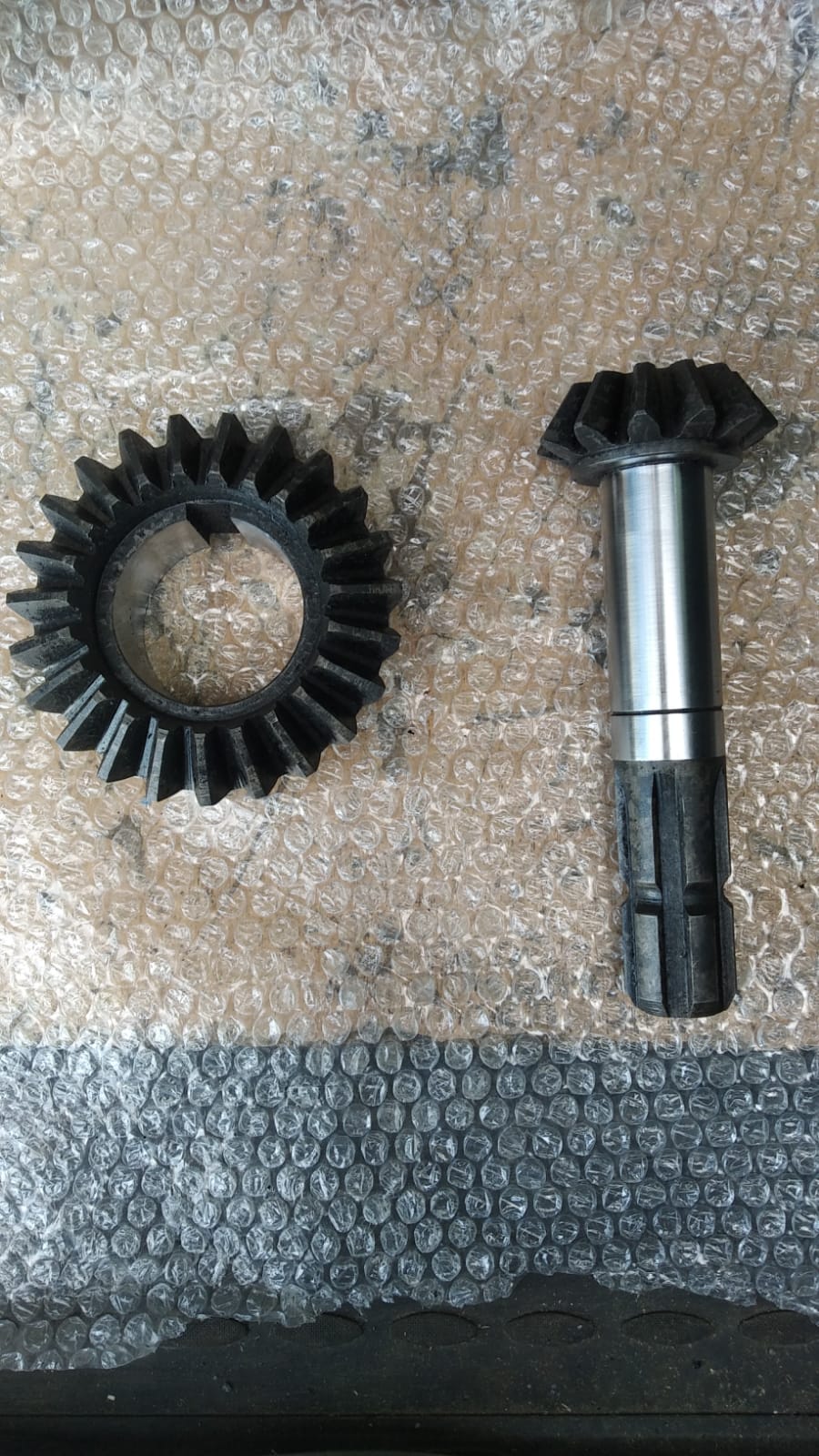

Посадка определяет характер соединения двух деталей, вставляемых одна в другую (например, подшипника и корпуса, вала и зубчатого колеса). Различают посадки с зазором, с натягом и переходные.

При посадке с зазором детали могут свободно перемещаться относительно друг друга, что необходимо для вращающихся элементов. Посадка с натягом подразумевает, что внутренний элемент чуть больше отверстия, куда он вставляется. Сборка такого узла требует прессования или термического воздействия (нагрева корпуса или охлаждения вала в жидком азоте), после чего детали образуют неподвижное монолитное соединение.

Переходные посадки применяют там, где требуется точное центрирование с возможностью разборки. Производитель обязан выдерживать микроскопические допуски, чтобы характер посадки в точности соответствовал инженерному замыслу, иначе механизм либо заклинит, либо он быстро разболтается.

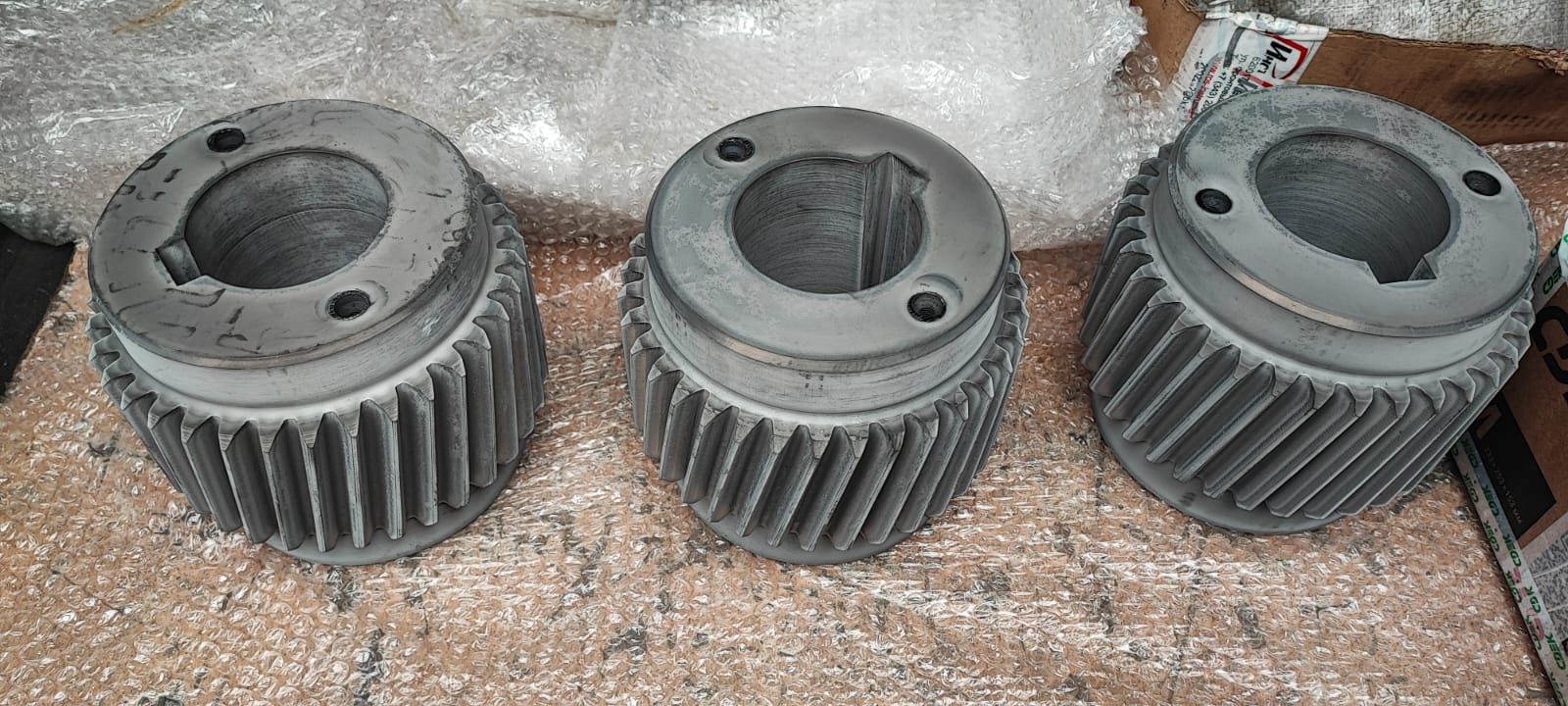

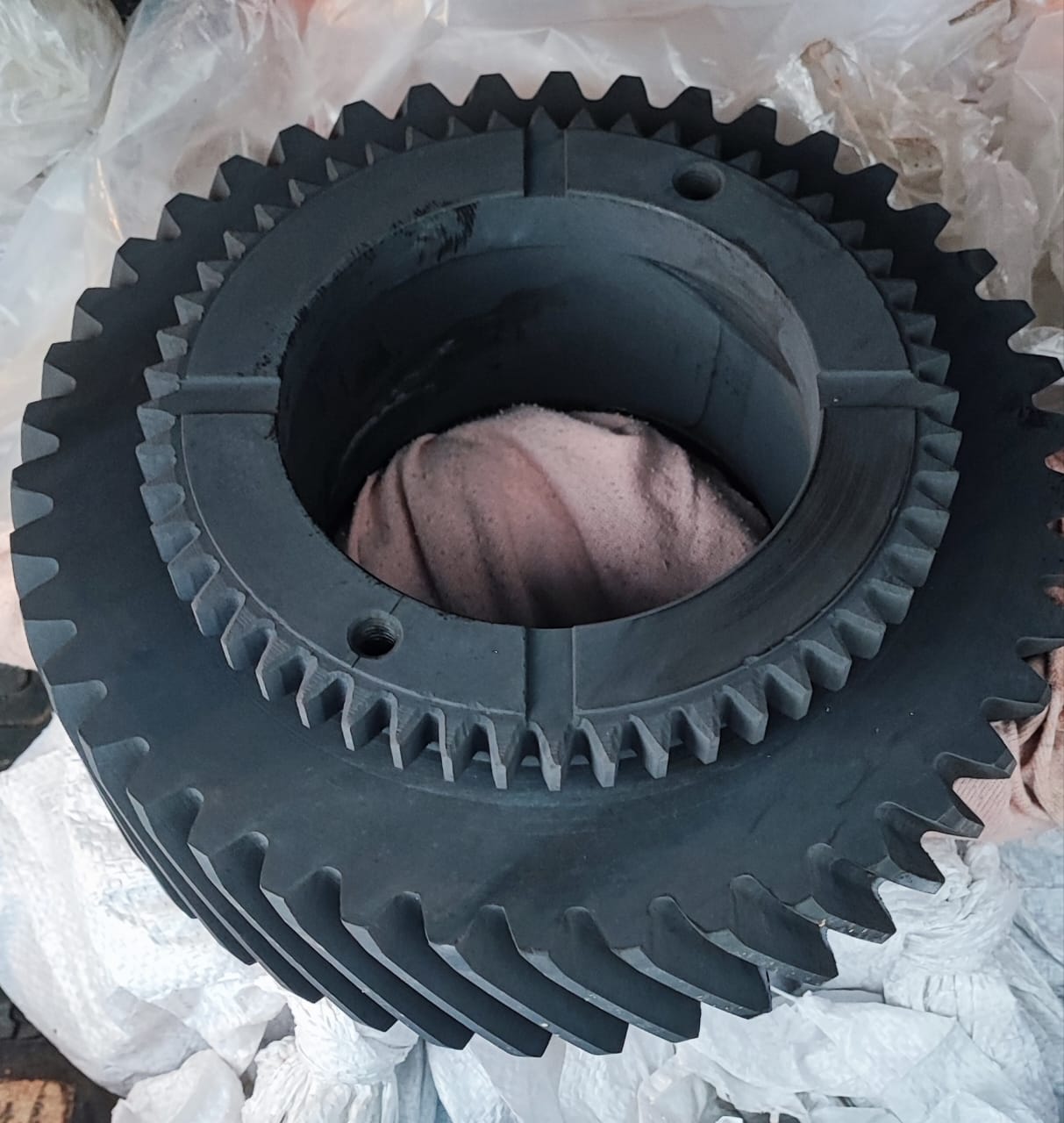

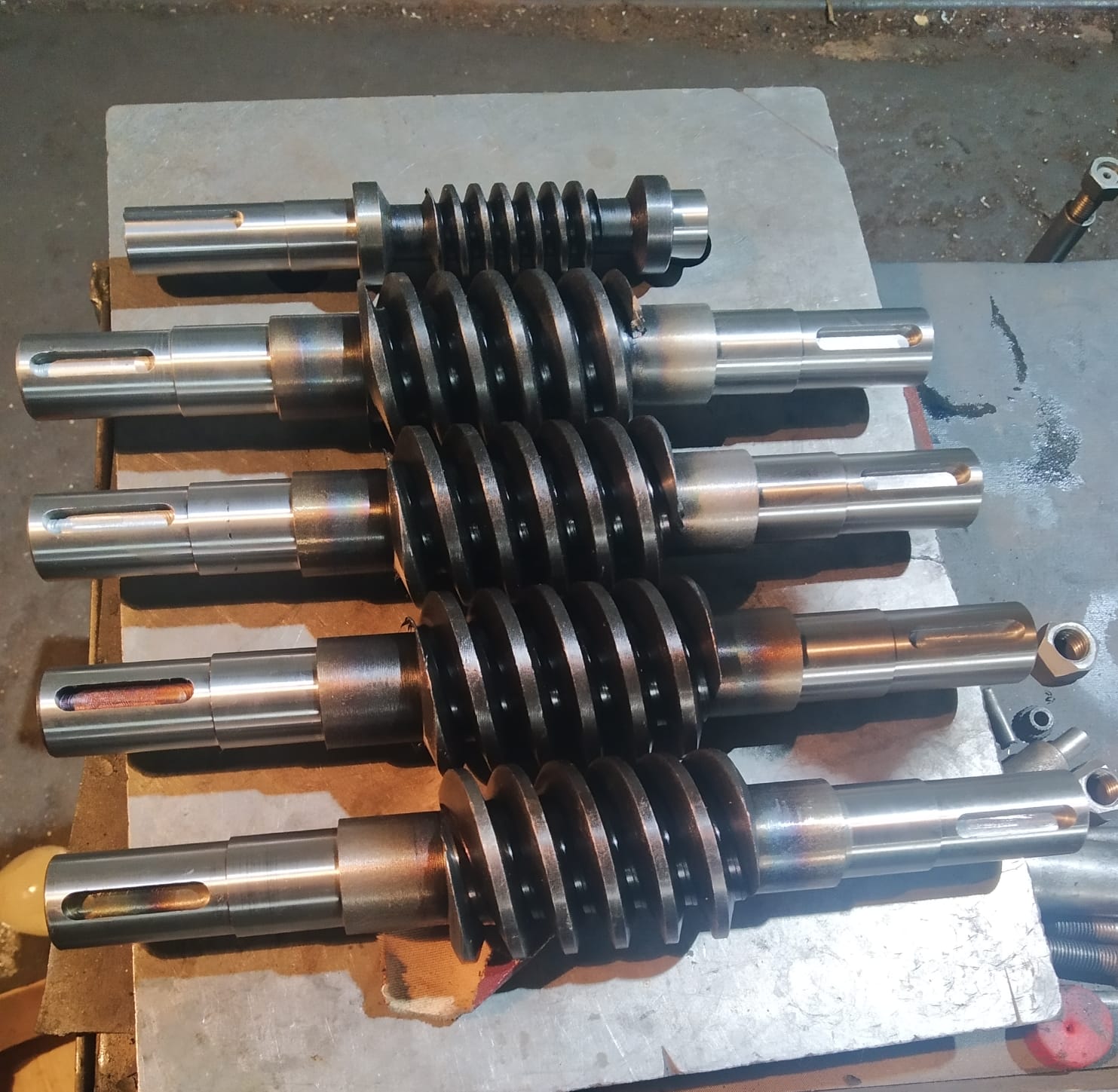

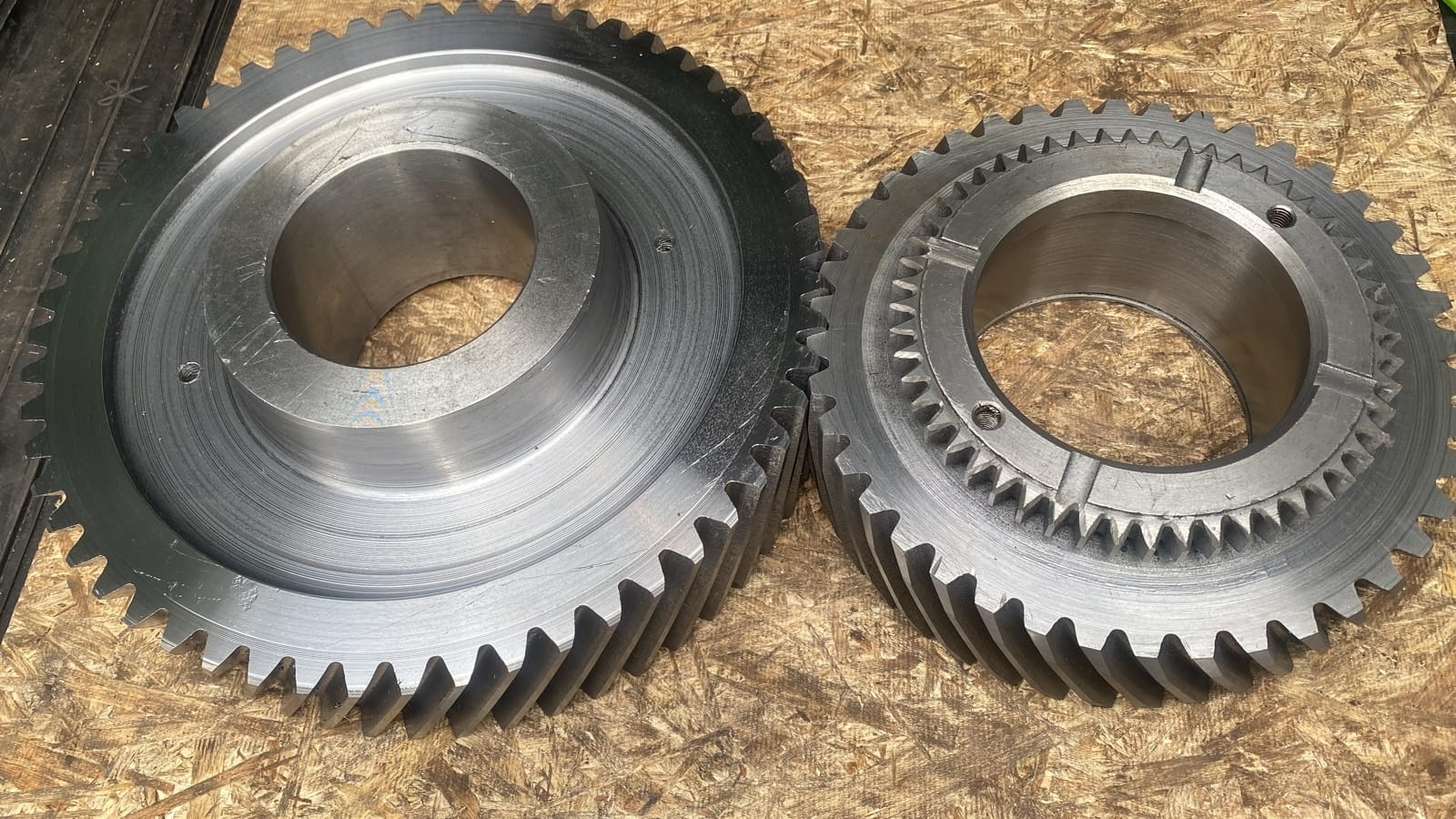

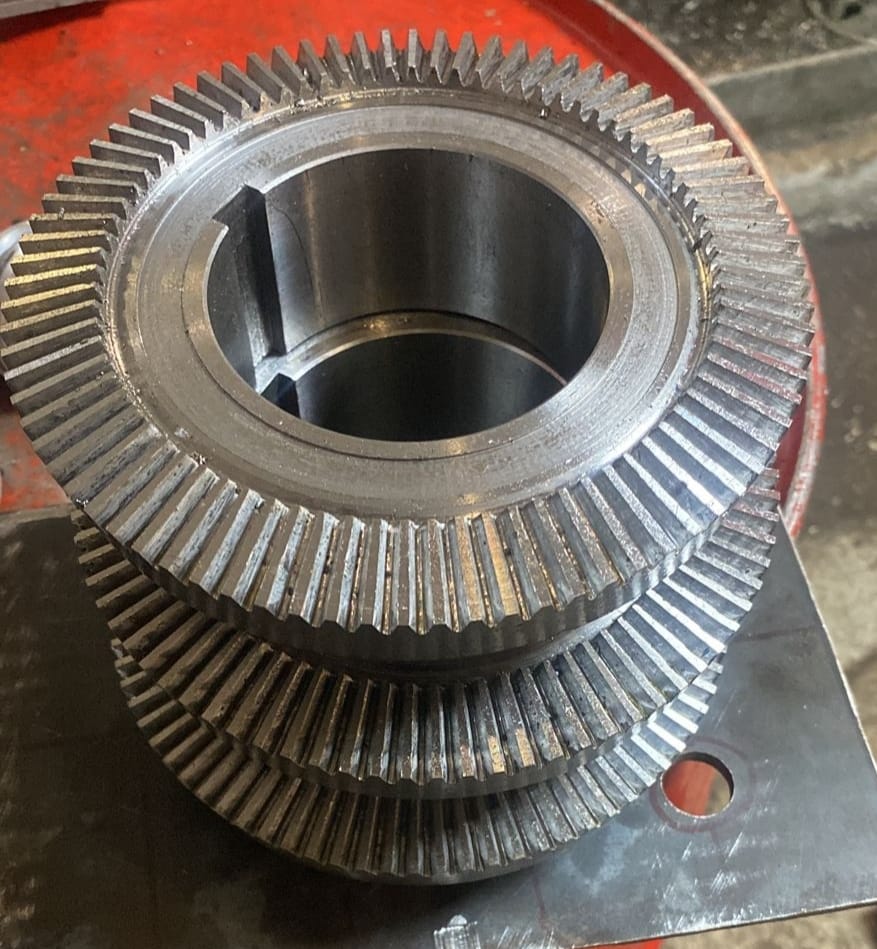

Любые элементы, участвующие в передаче движения (оси, зубчатые венцы, направляющие), подвергаются постоянному трению. Для кратного увеличения их ресурса применяют поверхностное упрочнение. Наиболее распространенный метод - закалка токами высокой частоты (ТВЧ). Она позволяет сделать твердым только верхний слой металла (на глубину 1–3 мм), оставляя сердцевину детали вязкой и устойчивой к ударным нагрузкам.

Также широко используется химико-термическая обработка: цементация (насыщение поверхности углеродом) или азотирование (насыщение азотом). Эти процессы формируют на поверхности детали сверхтвердую корку, которая великолепно сопротивляется абразивному износу.

Правильный выбор метода упрочнения позволяет использовать недорогие конструкционные стали, придавая им эксплуатационные свойства дорогостоящих легированных сплавов, что существенно снижает стоимость продукции.

В процессе агрессивной механической обработки (чернового точения, глубокого фрезерования) или после литья внутри заготовки образуются неравномерные остаточные напряжения. Если деталь имеет сложную асимметричную форму или большие габариты, эти напряжения могут со временем привести к самопроизвольному изменению её геометрии - короблению. Для высокоточных компонентов станков, измерительных приборов и корпусов двигателей такое изменение размеров недопустимо.

Чтобы стабилизировать структуру металла, применяют процедуру искусственного старения или низкотемпературного отпуска. Деталь помещают в печь, нагревают до +150–300 градусов и выдерживают длительное время, после чего медленно охлаждают. Эта операция снимает внутренние напряжения, фиксируя кристаллическую решетку. После старения деталь сохраняет идеальную стабильность своих размеров на протяжении десятков лет работы.

Все металлы обладают свойством изменять линейные размеры при нагреве и охлаждении. Этот физический закон имеет колоссальное значение при изготовлении деталей, работающих в условиях высоких температур (элементы турбин, детали двигателей внутреннего сгорания, трубопроводная арматура). Если выточить сопрягаемые детали без учета теплового расширения, при достижении рабочей температуры их заклинит.

Конструкторы закладывают в чертежи специальные тепловые зазоры, которые рассчитываются на основе коэффициентов расширения конкретных сплавов. Сама механическая обработка на станке также сопровождается нагревом от резца, поэтому прецизионные замеры всегда проводятся только после полного остывания заготовки до нормальной комнатной температуры (около 20 градусов).

Соблюдение температурной дисциплины в цехе является залогом прохождения строгого выходного контроля качества (ОТК).

Создание деталей из двух разных металлов (биметаллов) применяется для оптимизации стоимости и улучшения рабочих характеристик узла. Суть метода заключается в объединении дешевого и прочного материала основания с дорогим металлом, обладающим специфическими свойствами на рабочей поверхности.

Классический пример - наплавка слоя антифрикционной бронзы на стальную основу корпуса подшипника скольжения. Сталь обеспечивает жесткость и несущую способность, а тонкий слой бронзы снижает трение.

Также часто применяют наплавку твердосплавных материалов на рабочие кромки промышленных ножей или использование стальных деталей с медным сердечником для улучшения теплоотвода. Биметаллические технологии (наплавка, сварка взрывом, плакирование) позволяют решать сложные инженерные задачи, экономя при этом значительные средства на закупке дорогостоящих цветных и легированных металлов.

Внешний вид детали может быть безупречным, но внутри металла могут скрываться газовые поры, шлаковые включения, микротрещины или расслоения. Для ответственных компонентов, испытывающих высокие давления или работающих в авиации и энергетике, скрытые дефекты представляют колоссальную угрозу. Чтобы их выявить, применяют методы неразрушающего контроля (НК).

Ультразвуковая дефектоскопия (УЗК) позволяет просканировать толщу металла: звуковая волна отражается от внутренних пустот, выводя сигнал на экран прибора. Для проверки поверхностных трещин используют магнитопорошковый метод или капиллярную цветную дефектоскопию со специальными пенетрантами. При производстве сложных литых деталей или проверке сварных швов применяется рентгеновское просвечивание.

Стопроцентный контроль гарантирует полную безопасность эксплуатации изделия в составе сложного промышленного оборудования.

Выпуск сигнального (опытного) образца - обязательная процедура при переходе к массовому производству новой детали. Этот шаг позволяет верифицировать весь разработанный технологический процесс.

На опытном образце проверяют корректность управляющей программы для станков с ЧПУ, оценивают правильность выбора режущего инструмента и режимов резания. Заказчик получает возможность установить деталь в реальный механизм, чтобы проверить её собираемость, удобство монтажа и функционирование под тестовой нагрузкой.

Часто на этом этапе выявляют мелкие недочеты в чертежах, которые не были очевидны на бумаге или в 3D-модели. Внесение корректировок после тестирования одного образца обходится в сотни раз дешевле, чем переделка целой партии. Только после полного утверждения прототипа предприятие запускает непрерывный цикл изготовления всей заявленной серии изделий.

Снижение массы деталей - приоритетная задача в автомобилестроении, авиации и производстве портативной техники, так как это напрямую влияет на расход топлива и энергоэффективность механизмов.

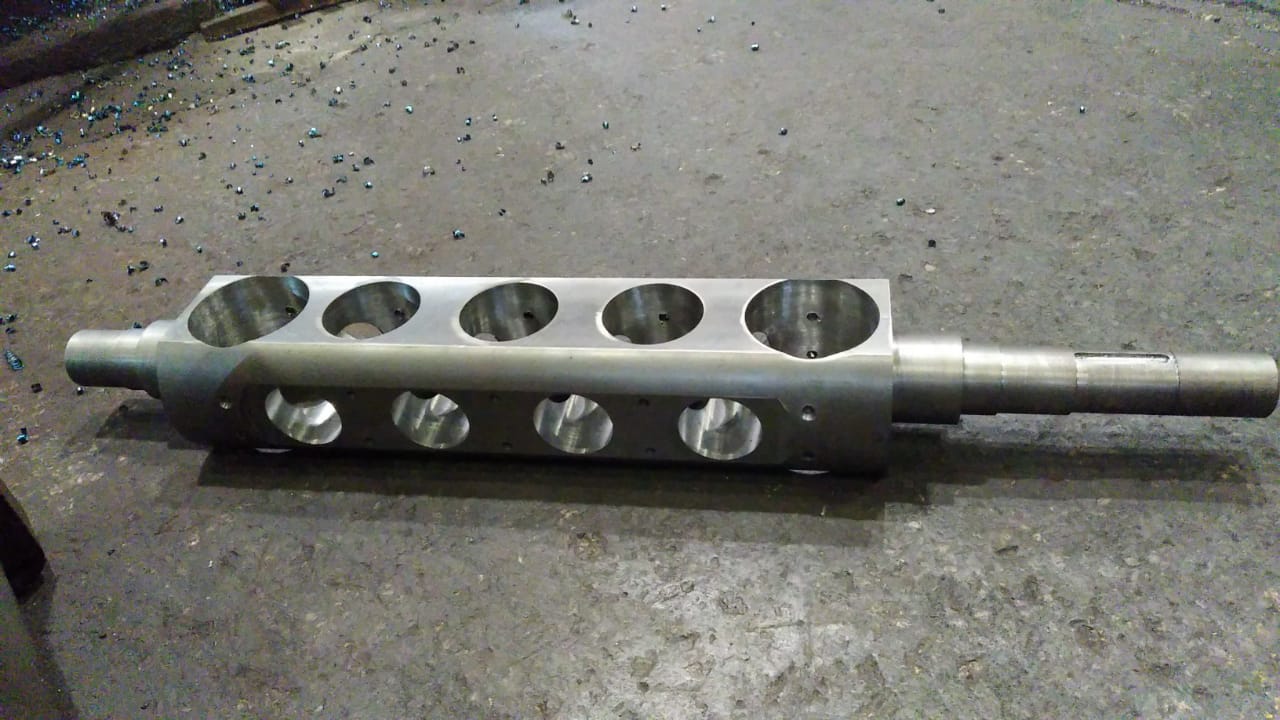

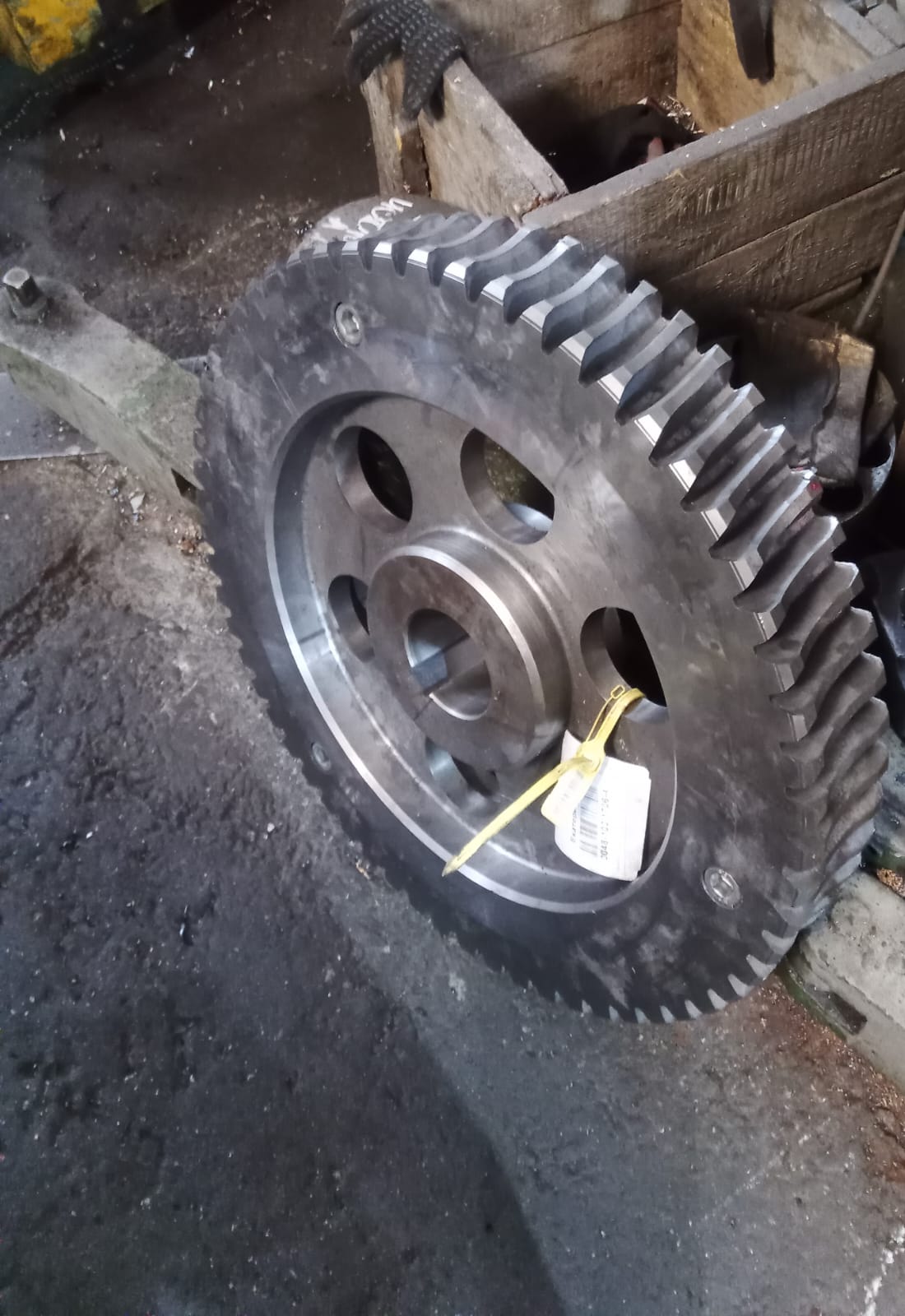

Существует два способа оптимизации веса. Первый - замена традиционных сталей высокопрочными алюминиевыми или титановыми сплавами. Второй - топологическая оптимизация геометрии: инженер убирает «лишний» металл в ненагруженных зонах детали, заменяя сплошной массив системой ребер жесткости или высверливая глубокие внутренние полости. Например, сплошные валы заменяют на пустотелые трубы, а в массивных фланцах делают радиальные вырезы.

Использование современных CAD-систем позволяет точно рассчитать распределение напряжений и убрать материал именно там, где он не работает на прочность. Это делает конструкцию легкой, изящной и максимально эффективной в эксплуатации.

На современных производствах внедрена система строгой идентификации каждой выпущенной единицы или партии продукции. Прослеживаемость начинается с присвоения уникального номера партии поступающему металлопрокату, который привязывается к сертификату плавки завода-изготовителя. На готовые изделия наносится маркировка: методом лазерной гравировки, ударного клеймения или иглоударным способом. Она может содержать логотип предприятия, артикул чертежа, дату выпуска и номер смены.

Если при эксплуатации обнаруживают дефект, эта информация позволяет поднять архивы, выяснить параметры использованного сырья, найти оператора, выполнявшего работу, и результаты контроля ОТК. Это дает возможность оперативно локализовать проблему, отозвать потенциально бракованную партию и внести изменения в технологический процесс для исключения подобных ситуаций в будущем.

Металлические детали, особенно из черных сталей с высокой чистотой обработки поверхностей, крайне уязвимы к атмосферной коррозии. Даже влажность воздуха при транспортировке может вызвать появление налета ржавчины за несколько дней.

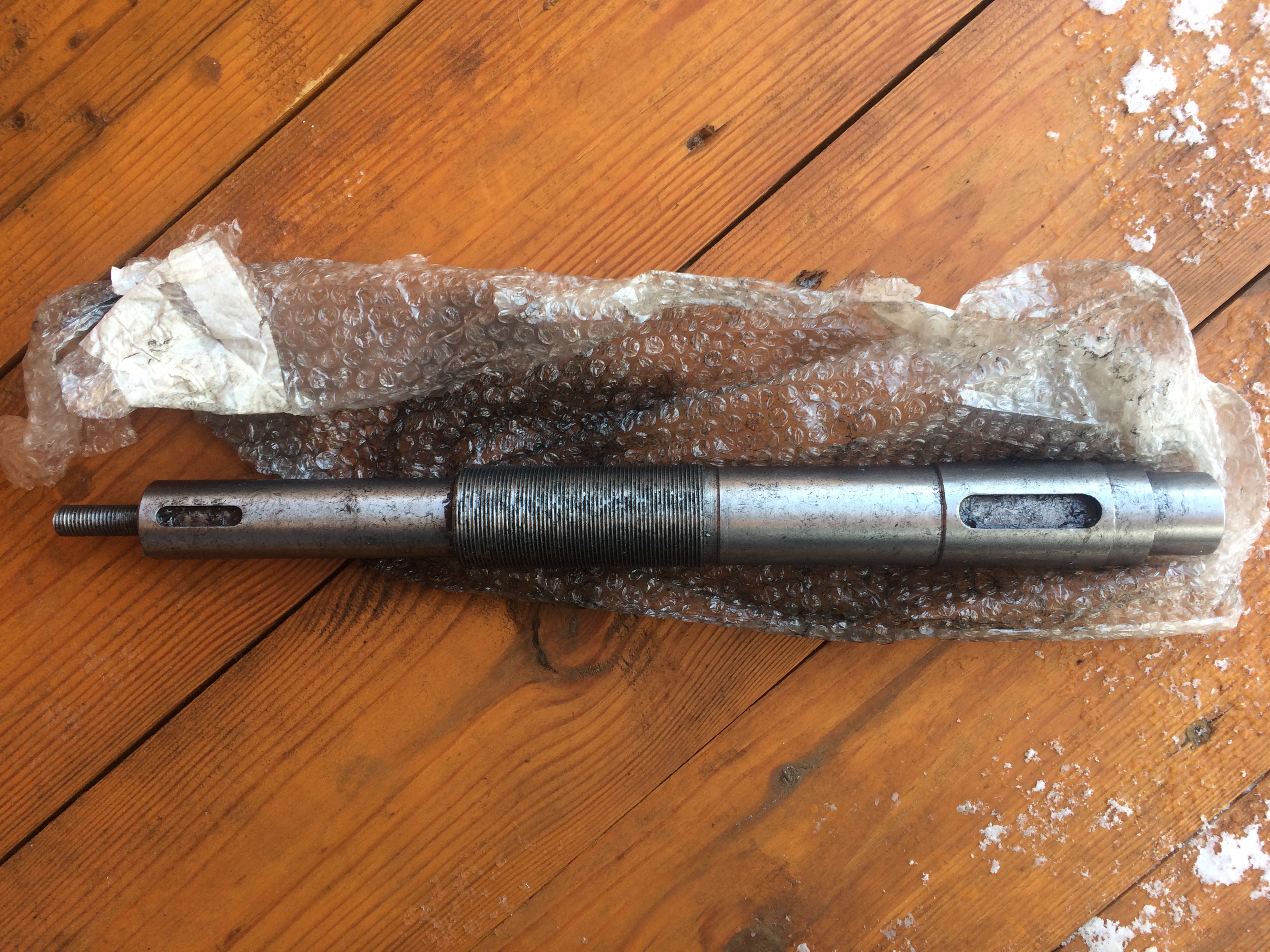

Чтобы доставить продукцию в идеальном состоянии, применяется процедура консервации. Детали очищают, обезжиривают и покрывают слоем антикоррозийного масла или специальной смазки. Затем их оборачивают в ингибированную (антикоррозийную) бумагу, выделяющую летучие защитные вещества, или запаивают в полиэтиленовые чехлы.

Для прецизионных изделий с тонкой резьбой или острыми кромками используются индивидуальные пластиковые сетки или ложементы из вспененного материала, предотвращающие соударение деталей друг с другом в кузове автомобиля. Тщательная упаковка гарантирует сохранность всех технических характеристик изделия до момента его установки на объекте.
