Радиально-сверлильные станки

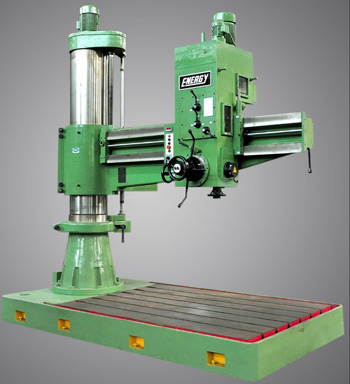

Траверса представляет собой массивную консольную балку, которая перемещается по вертикальной колонне и обеспечивает вылет шпиндельной головки на значительное расстояние. Этот узел позволяет обрабатывать отверстия в любой точке крупногабаритной детали без ее перемещения по рабочему столу или фундаментной плите.

Внутри траверсы располагают направляющие, по которым шпиндельная бабка совершает радиальные движения. Механизм подъема и опускания консоли обычно снабжают отдельным электродвигателем и винтовой передачей для плавного позиционирования по высоте. Жесткость этого элемента определяет точность сверления и отсутствие вибраций при работе с инструментами большого диаметра.

Поворот траверсы вокруг центральной колонны на 360 градусов расширяет рабочую зону до размеров полного круга. После завершения настройки положения балки ее намертво фиксируют при помощи гидравлических или механических зажимов. Подобная конструкция обеспечивает уникальную гибкость оборудования при производстве станин, корпусов турбин и других массивных отливок. Стойкость балки к кручению гарантирует перпендикулярность оси шпинделя относительно плоскости основания.

Конструкция опоры включает внутреннюю неподвижную колонну и внешнюю поворотную гильзу большого диаметра. Внутренний цилиндр жестко крепят к массивному основанию при помощи мощных анкерных болтов для обеспечения стабильности всей машины. Внешняя гильза вращается вокруг внутренней опоры на прецизионных подшипниках качения, и такая схема позволяет легко перемещать тяжелую траверсу в горизонтальной плоскости.

Такое разделение функций повышает жесткость станка и защищает основные механизмы от износа при постоянных поворотах консоли. Массивность колонны гасит возникающие резонансы и сохраняет геометрию оборудования при выполнении отверстий в твердых легированных сталях.

Между двумя частями опоры находится масляная ванна, которая гарантирует плавность хода и предотвращает появление задиров на металле. В верхней части узла монтируют механизм зажима, который блокирует поворот гильзы после завершения позиционирования инструмента. Точность изготовления цилиндрических поверхностей колонны определяет отсутствие люфтов и перекосов траверсы на полном вылете.

Гидравлическая система обеспечивает мгновенную и жесткую фиксацию шпиндельной головки, траверсы и поворотной колонны в заданном положении. Когда программа подает сигнал или нажимают кнопку на панели управления, насос нагнетает масло в цилиндры зажимных механизмов, которые намертво блокируют подвижные узлы. Это исключает малейшее смещение инструмента под действием сил резания и вибраций при сверлении отверстий диаметром до 150 мм.

Использование гидравлики позволяет достичь огромных усилий прижатия, которые невозможно обеспечить ручными винтовыми зажимами. Автоматика контролирует давление в системе и предотвращает запуск шпинделя, если хотя бы один узел остался не заблокирован.

Система включает в себя гидростанцию, сеть трубопроводов и распределительную аппаратуру, которую встраивают в корпус шпиндельной бабки. Зажимы имеют самоцентрирующуюся конструкцию для предотвращения перекосов направляющих при фиксации. После сброса давления специальные пружины возвращают блокирующие элементы в исходное положение для свободного перемещения агрегатов.

Фундаментная плита служит основным несущим элементом и одновременно рабочим столом для установки крупногабаритных заготовок. Ее изготавливают из высокопрочного чугуна с глубокими ребрами жесткости для предотвращения деформаций под весом деталей до 50 т. Верхняя плоскость имеет точно фрезерованные Т-образные пазы, которые позволяют надежно закрепить деталь или дополнительный коробчатый стол в любой точке поверхности.

Плиту устанавливают на армированный бетонный фундамент и выравнивают по уровню с помощью регулировочных винтов. Большая площадь опоры гарантирует сохранение точности геометрии станка при перемещении тяжелой траверсы в крайние положения.

Внутри основания часто предусматривают каналы и баки для сбора и циркуляции смазочно-охлаждающей жидкости. Поверхность плиты проходит процедуру искусственного старения для снятия внутренних напряжений металла и обеспечения стабильности размеров. Для работы с очень длинными деталями несколько фундаментных плит объединяют в единую рабочую зону.

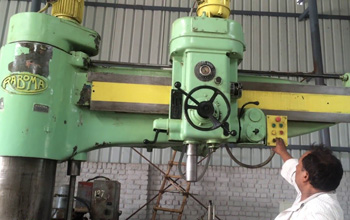

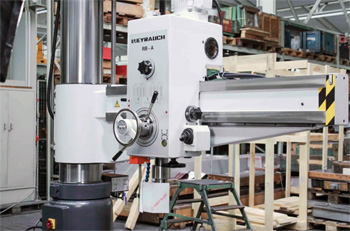

Шпиндельная бабка передвигается по горизонтальным направляющим траверсы при помощи реечной передачи или прецизионной винтовой пары. Для уменьшения физических усилий в конструкцию встраивают роликовые опоры, которые обеспечивают легкий и плавный ход массивного узла.

Позиционирование выполняют вручную маховиком или через электрический привод, который позволяет быстро перемещать головку на нужный радиус сверления. Линейные направляющие имеют форму ласточкина хвоста или прямоугольного профиля для исключения люфтов при боковых нагрузках. Защитные скребки очищают поверхность металла от пыли и мелкой стружки во время каждого движения каретки.

После достижения нужной координаты головку фиксируют гидравлическим зажимом, который прижимает ее к плоскости траверсы с огромным усилием. Механизм перемещения снабжают мерной шкалой или цифровым индикатором для точного контроля положения инструмента. Внутри бабки располагают коробку скоростей, двигатель и систему подачи шпинделя, что делает ее основным функциональным центром станка.

Автоматический выключатель подачи останавливает вертикальное движение шпинделя при достижении инструментом заданной глубины отверстия. Оператор настраивает лимб или упор на шпиндельной головке, и этот механизм разрывает кинематическую цепь привода в нужный момент. Подобное решение исключает риск повреждения рабочего стола или поломки сверла при выполнении глухих отверстий.

Система работает через кулачковую муфту, которая мгновенно отключает передачу крутящего момента на рейку пиноли. Данная функция необходима для получения серии идентичных по глубине отверстий в серийных партиях деталей.

В современных моделях механический упор дублируют электрическими концевыми выключателями или электронными датчиками положения. Контроллер считывает данные о перемещении шпинделя и подает сигнал на реверс или остановку двигателя. Это позволяет автоматизировать процесс и снизить нагрузку на человека при выполнении однотипных операций.

Коробка скоростей представляет собой многоступенчатый редуктор с набором шестерен, которые находятся в постоянном зацеплении или перемещаются скользящими блоками. Она позволяет изменять частоту вращения шпинделя в широком диапазоне от 20 до 2500 об/мин для выбора оптимального режима резания.

Переключение ступеней производят при помощи рукояток на передней панели бабки, которые управляют положением зубчатых колес через вилки переключения. Все валы коробки вращаются в прецизионных подшипниках внутри масляной ванны для снижения шума и износа. Зубья шестерен проходят процедуру шлифовки и закалки для выдерживания колоссальных крутящих моментов.

Система смазки редуктора работает в автоматическом режиме через плунжерный насос, который подает масло ко всем точкам трения. Для контроля уровня жидкости в корпусе бабки предусматривают смотровое окно или прозрачный индикатор. Правильный подбор передаточных чисел обеспечивает стабильную мощность на шпинделе как при высоких, так и при низких оборотах.

Система уравновешивания компенсирует вес шпинделя и пиноли, чтобы обеспечить легкость ручной подачи инструмента и предотвратить его самопроизвольное падение. Внутри шпиндельной головки устанавливают мощную спиральную пружину или систему противовесов с цепным приводом. Механизм создает постоянное усилие, направленное вверх, которое удерживает тяжелый узел в равновесии в любой точке хода.

Такое решение повышает чувствительность рукояток управления при работе тонкими сверлами и снижает риск их поломки. Также уравновешивание уменьшает износ реечной передачи и подшипников за счет снятия статической нагрузки.

Регулировка натяжения пружины позволяет адаптировать систему под вес разной оснастки и тяжелых патронов. В массивных станках используют гидравлические компенсаторы, которые поддерживают стабильное давление в системе подвеса. Отсутствие люфтов в механизме уравновешивания гарантирует плавность врезания сверла в металл без рывков.

Подача смазочно-охлаждающей жидкости к инструменту осуществляется через гибкие шланги и шарнирные трубки, которые перемещаются вместе со шпиндельной бабкой. Насос нагнетает эмульсию из бака в основании станка и направляет ее в зону резания под давлением 2-4 бар. Поток жидкости эффективно отводит тепло от режущей кромки и вымывает стружку из глубоких отверстий.

Для работы на максимальном радиусе используют телескопические магистрали или длинные рукава с защитной оплеткой. Сопло фиксируют на корпусе бабки в оптимальном положении для точного попадания струи в место контакта.

Система фильтрации очищает возвращаемую жидкость от металлического шлама перед ее повторным использованием в цикле. Бак большого объема обеспечивает естественное охлаждение СОЖ и осаждение тяжелых частиц на дно резервуара. Регулировочный кран позволяет точно дозировать количество подаваемой среды в зависимости от диаметра сверла и твердости материала.

Коробчатый стол устанавливают на фундаментную плиту для обработки деталей среднего размера и выполнения отверстий под разными углами. Он представляет собой жесткий куб с пазами на всех гранях, который можно поворачивать вокруг горизонтальной оси.

Такая оснастка позволяет закрепить деталь один раз и обрабатывать несколько ее плоскостей без переустановки. Мобильность значительно сокращает вспомогательное время и повышает точность взаимного расположения отверстий. Фиксацию стола в выбранном положении производят болтами или гидравлическими зажимами.

Внутренние полости стола снабжают ребрами жесткости для гашения вибраций при интенсивном резании. Поверхности граней проходят прецизионную шлифовку для гарантии идеальной плоскостности и параллельности осям станка. Использование коробчатого стола превращает радиальный станок в универсальный обрабатывающий центр для сложных корпусных деталей.

Механизм подъема траверсы оснащают защитной блокировочной муфтой и системой концевых выключателей для предотвращения аварийных ситуаций. Перед началом вертикального движения автоматика самостоятельно разжимает гидравлические фиксаторы колонны. Когда балка достигает крайнего верхнего или нижнего положения, датчик мгновенно отключает питание двигателя привода.

Такой подход исключает столкновение узлов и поломку грузового винта или гайки. В случае внезапного обрыва цепи питания срабатывает самотормозящаяся передача, которая удерживает траверсу на месте.

На панели управления располагают кнопку аварийного останова, которая блокирует все перемещения и вращение шпинделя. Защитный кожух закрывает вращающийся вал подъема от попадания посторонних предметов и одежды оператора. Электронная система постоянно мониторит нагрузку на двигатель подъема и останавливает его при резком росте сопротивления. Это защищает механику от повреждений при случайном наезде на забытый на столе инструмент или деталь.

Главное преимущество радиальной конструкции - возможность обработки отверстий в деталях, размеры которых превышают габариты самого станка. Шпиндельная бабка перемещается к заготовке, а не заготовка к шпинделю, и такая схема упрощает работу с массивными объектами весом в десятки тонн. Оператор может сверлить отверстия в любой точке в радиусе до 5 м, не меняя положения тяжелой отливки или станины на плите.

Вертикальные станки ограничены расстоянием от колонны до шпинделя, что делает невозможным обработку центральных зон крупных плит. Радиальные машины обеспечивают большую гибкость при производстве уникального и мелкосерийного оборудования.

Радиальное сверление позволяет выполнять операции под углом за счет поворота траверсы и шпиндельной головки в пространстве. Большая жесткость мощной колонны и консоли позволяет использовать сверла диаметром до 150 мм без риска деформации станины. Скорость позиционирования инструмента над точкой сверления значительно выше из-за легкости перемещения каретки по направляющим.
