Металлообработка по чертежам

Для оперативной обработки заказа и минимизации ошибок рекомендуется предоставлять документацию в двух видах: векторном и растровом.

Векторные форматы, такие как DXF или DWG, необходимы для прямой передачи данных на станки лазерной резки и ЧПУ-центры. Они позволяют программисту быстро создать траекторию движения инструмента без ручной отрисовки контуров. Растровый формат PDF - юридический эталон чертежа: в нем зафиксированы все текстовые требования, допуски, марки сталей и подписи ответственных лиц. PDF-файл гарантирует, что при открытии на разных компьютерах размеры и выноски не «поплывут», как это иногда случается с векторными файлами.

Наличие обоих форматов позволяет инженерам быстро рассчитать смету и гарантирует, что деталь будет изготовлена в строгом соответствии с утвержденной конструкторской задумкой.

Профессиональное предприятие всегда проводит входной технологический аудит документации. Если инженер-конструктор обнаруживает пропущенный размер, противоречивые допуски или геометрические коллизии, работа приостанавливается до уточнения деталей с заказчиком. Специалисты завода готовят карту замечаний, где указывают на проблемные места и предлагают варианты их решения.

Важно понимать, что самостоятельное внесение правок исполнителем недопустимо, так как это может нарушить работоспособность всего механизма. Тщательная проверка на старте позволяет избежать выпуска бракованной партии. Для заказчика такой подход становится страховкой от финансовых потерь, так как ответственность за корректность исходных данных лежит на авторе проекта. Но опытный исполнитель всегда выступит в роли экспертного фильтра.

Назначение допусков напрямую определяет себестоимость изделия. В металлообработке действует правило: чем строже допуск, тем дороже деталь. Изготовление по свободному четырнадцатому квалитету точности обходится значительно дешевле, чем работа по седьмому или шестому, требующему прецизионного оборудования и особого измерительного инструмента.

Заказчику следует указывать жесткие допуски только на сопрягаемые поверхности, которые критичны для сборки узла. Например, на посадочные места подшипников или валов. Для остальных размеров, не влияющих на функциональность, лучше использовать общие допуски по государственным стандартам.

Грамотная оптимизация точности в чертеже позволяет снизить итоговую цену заказа на 30-40% без потери эксплуатационных качеств конечного продукта.

Работа по неформализованным данным возможна, но она требует обязательного этапа оцифровки и проектирования. Фотография или любительский набросок не содержат информации о допусках, чистоте поверхности и точной марке сплава.

В таких случаях конструкторское бюро завода выполняет разработку рабочего чертежа на основе предоставленных данных и замеров. Если на руках есть сломанный образец, специалисты проводят его обмер, выявляют номинальные размеры с учетом износа и воссоздают документацию в соответствии с нормами ЕСКД.

Только после того, как заказчик утвердит разработанный инженерами чертеж, заказ передается в цех. Это гарантирует, что изготовленная деталь идеально встанет на место старой и будет обладать необходимым ресурсом надежности.

Шероховатость, обозначаемая параметрами Ra или Rz, указывает на требуемую чистоту поверхности после резания. Для технолога это сигнал к выбору метода обработки: достаточно ли будет чернового точения или требуется финишное шлифование и полировка.

Высокая чистота поверхности необходима для узлов трения, герметичных стыков и деталей, работающих в агрессивных средах, так как гладкий металл меньше подвержен коррозии. Если в чертеже не указана шероховатость, исполнитель обычно руководствуется средними заводскими стандартами, что может не подойти для специфических задач.

Четкая фиксация требований к поверхности в документации позволяет избежать недопонимания при приемке заказа и гарантирует, что деталь будет обладать заданными антифрикционными и эстетическими свойствами.

Если деталь должна иметь определенную твердость, эти данные вносятся в технические требования на поле чертежа. Указываются вид обработки: закалка, отпуск, цементация или азотирование, а также требуемый диапазон твердости по шкале Роквелла или Бринелля.

Важно указать, требуется ли упрочнение всей детали или только конкретной поверхности, например, зубьев шестерни. Для ответственных валов часто прописывается глубина упрочненного слоя. Без этих указаний деталь будет изготовлена из сырого металла, что приведет к ее быстрому износу.

Специалисты завода, ориентируясь на чертеж, подбирают температурные режимы и охлаждающие среды. Тем самым обеспечивается достижение нужных физико-механических характеристик, которые были заложены конструктором для стабильной работы механизма.

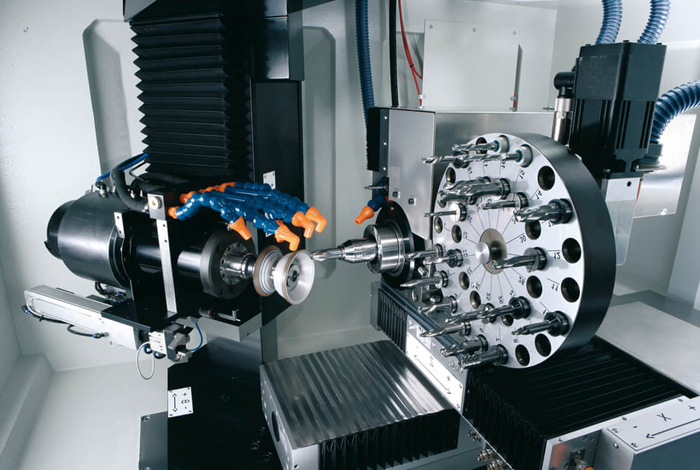

Труднообрабатываемые сплавы требуют особого внимания к инструменту и режимам резания, что должно учитываться при анализе чертежа. Нержавеющая сталь склонна к наклепу и налипанию на резец, а титан обладает низкой теплопроводностью, что вызывает перегрев режущей кромки.

При чтении такой документации технолог оценивает не только геометрию, но и возможность реализации тонких отверстий или глубоких пазов в вязком материале. Часто для таких металлов инженеры предлагают изменить конструкцию узла, чтобы упростить доступ инструмента. Работа с чертежами на спецсплавы требует от исполнителя наличия специализированных фрез и сверл с износостойкими покрытиями.

Заказчику выгодно обращаться к предприятиям с опытом работы именно с его типом материала, так как это гарантирует соблюдение допусков и высокое качество финишной отделки.

Защита авторских прав и коммерческих тайн заказчика - приоритет при профессиональной металлообработке. Перед получением комплекта документации стороны подписывают договор о неразглашении конфиденциальной информации, или соглашение NDA. Этот документ накладывает на исполнителя юридическую ответственность за сохранность чертежей и запрещает использование заложенных в них технических решений в личных целях или интересах третьих лиц.

На крупных предприятиях доступ к цифровым архивам ограничен: чертежи видят только инженеры и программисты, работающие над конкретным проектом. После завершения работ все электронные копии могут быть удалены, а бумажные носители возвращены заказчику. Такая система безопасности позволяет компаниям уверенно передавать в производство инновационные разработки, не опасаясь их копирования конкурентами.

Спецификация - основной текстовый документ, входящий в комплект конструкторской документации. В ней перечисляются все составные части сборочного узла: оригинальные детали, стандартные изделия, такие как болты, гайки и подшипники, а также покупные компоненты и материалы. Для каждой позиции указывается точное количество и обозначение чертежа.

Наличие спецификации позволяет отделу снабжения завода безошибочно закупить весь необходимый металлопрокат и метизы к моменту начала сборки. Без этого документа процесс производства может остановиться из-за отсутствия мелкой детали или крепежа.

Профессионально составленная спецификация обеспечивает прозрачность учета материалов и позволяет заказчику точно контролировать полноту выполнения комплексного заказа на изготовление сложного оборудования.

Выполнение чертежа в натуральную величину обязательно для современной цифровой металлообработки. Программы для лазерных, плазменных и гидроабразивных станков считывают геометрическую информацию напрямую из электронного файла. Если чертеж выполнен в масштабе, отличном от единицы, это требует ручного пересчета всех координат программистом, что резко увеличивает риск случайной ошибки.

Использование масштаба 1:1 позволяет интегрировать документацию в системы автоматизированного проектирования и управления производством. Это обеспечивает прецизионную точность контуров заготовок и позволяет максимально плотно расположить детали на листе металла, минимизируя отходы. Для заказчика это означает сокращение сроков подготовки заказа и более эффективное использование дорогостоящего материала.

В технических требованиях чертежа часто прописывают вид и параметры защитного покрытия. Это могут быть гальваническое цинкование с указанием толщины слоя в микронах, порошковая покраска по каталогу цветов RAL или специфическое химическое оксидирование. Для деталей, работающих в контакте с агрессивными газами, может быть назначено горячее цинкование.

Технолог на производстве анализирует эти требования и закладывает необходимые припуски на резьбовые соединения, так как слой покрытия может изменить реальный размер детали. Качественно оформленные требования к защите в чертеже гарантируют, что готовое изделие будет обладать требуемой долговечностью в заданных климатических условиях.

Исполнитель обязан предоставить сертификаты на использованные лакокрасочные материалы и подтвердить толщину нанесенного слоя результатами замеров.

Сборочный чертеж показывает взаимное расположение отдельных деталей в узле и содержит инструкции по их соединению. На нем указываются места и катеты сварных швов, моменты затяжки болтовых соединений и необходимые монтажные зазоры. Без сборочного чертежа невозможно качественно выполнить слесарно-сборочные операции, даже если все детали изготовлены идеально.

Документация этого типа позволяет инженерам завода провести виртуальную сборку и убедиться, что все элементы стыкуются без нахлестов и щелей. Заказчику выгодно предоставлять полные комплекты чертежей, так как это позволяет заказать изготовление узла целиком у одного исполнителя.

Прямая ответственность завода за конечную собираемость изделия исключает риски дополнительных слесарных работ по подгонке деталей по месту в процессе окончательного монтажа на объекте.
