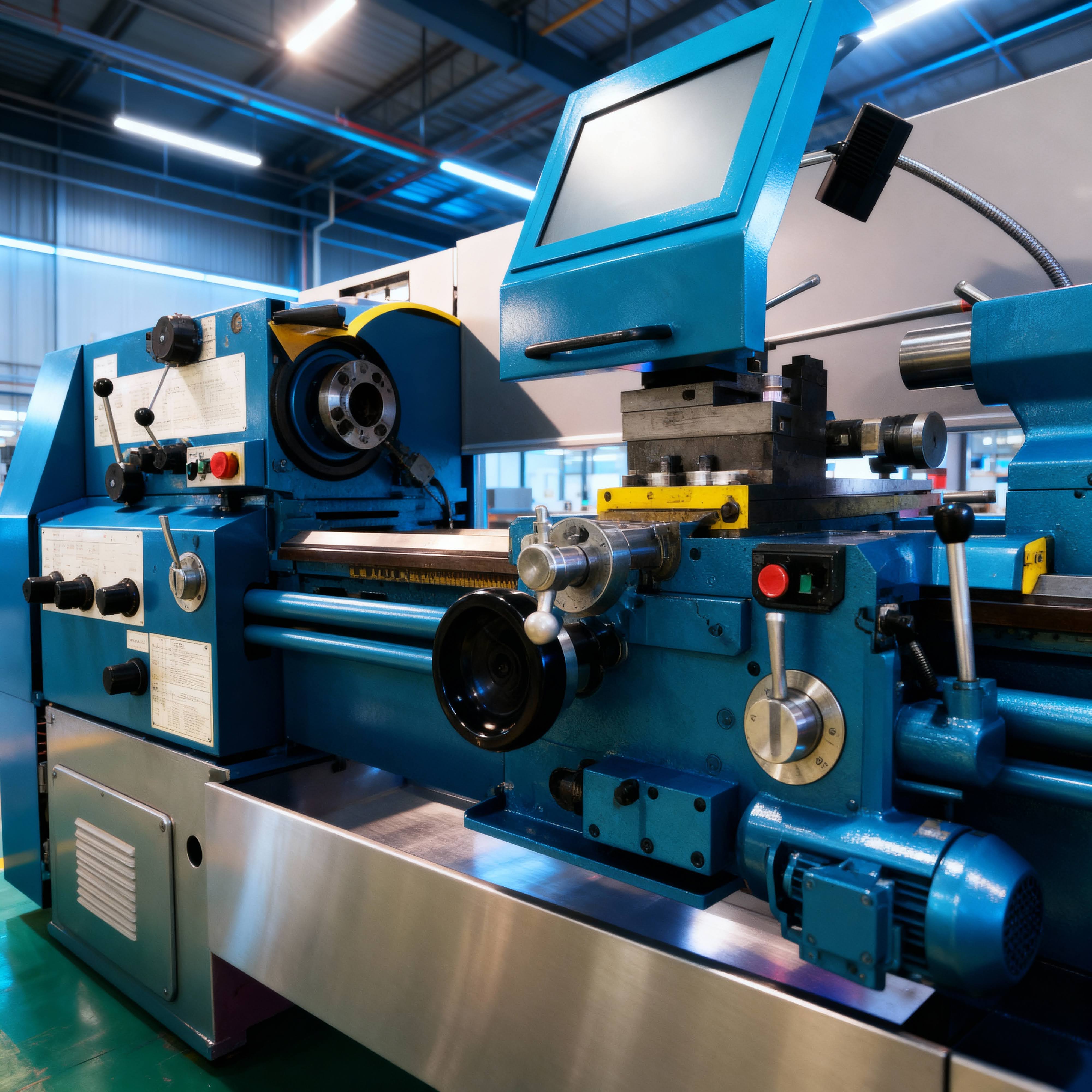

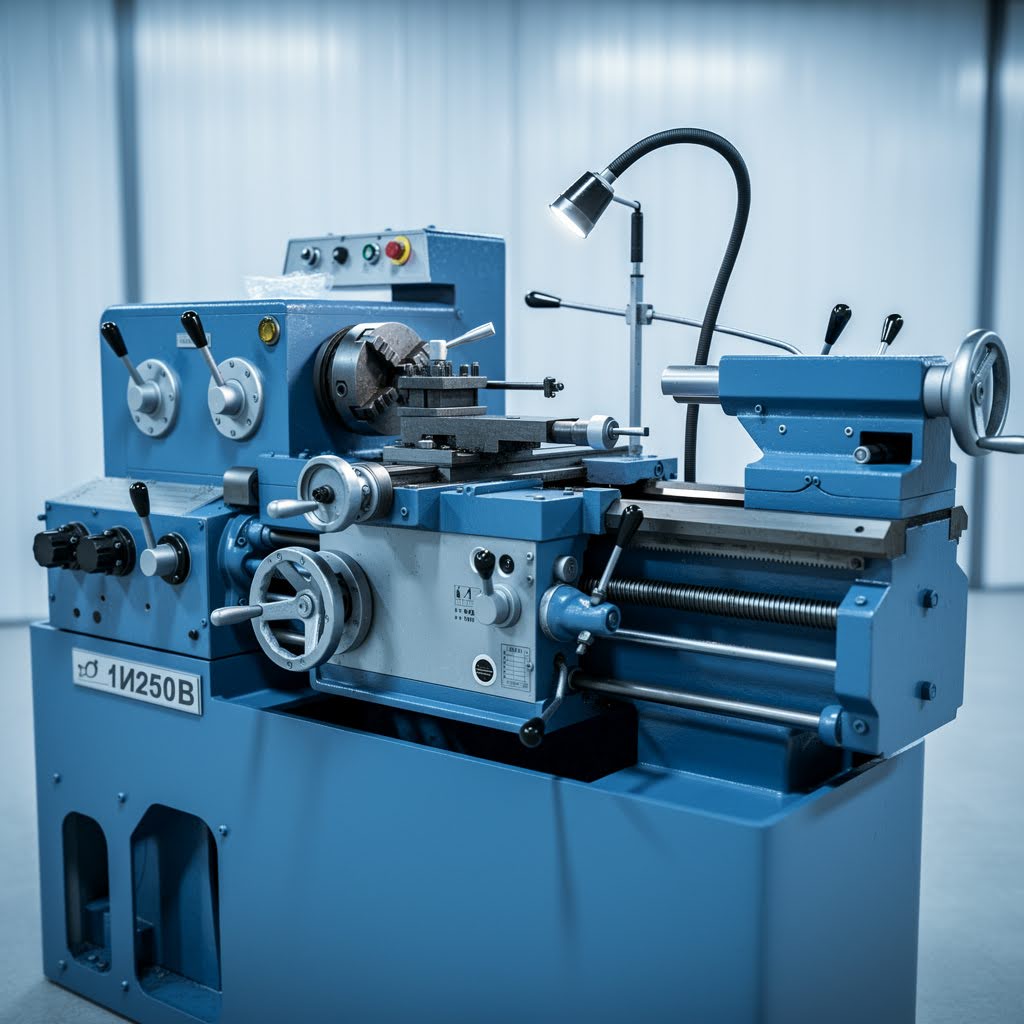

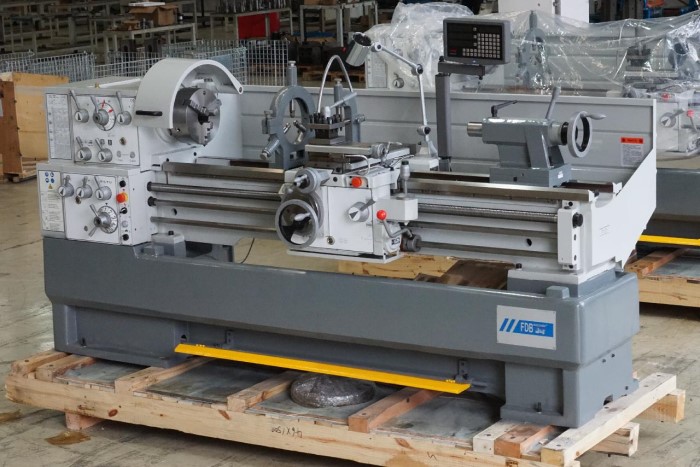

Токарно-винторезные станки

Ходовой винт - длинный прецизионный стержень с точной трапецеидальной резьбой, который передает движение суппорту только при нарезании резьбы. Его подключают к кинематической цепи станка через маточную гайку в фартуке, чтобы обеспечить жесткую зависимость между оборотами шпинделя и перемещением резца. Такая связь гарантирует получение строго заданного шага, так как проскальзывание в данном узле полностью исключено.

Винт требует бережного отношения, потому что его износ напрямую влияет на точность витков. Использование данного элемента для обычных токарных работ недопустимо, так как подобная практика приведет к быстрой потере паспортной точности агрегата.

Ходовой вал служит для передачи вращения механизмам фартука при выполнении рядовых операций обточки и торцевания заготовок. Он имеет продольный паз по всей длине, по которому скользит передаточная шестерня во время перемещения каретки вдоль станины. Взаимодействие происходит через фрикционную муфту, которая защищает узлы от поломок при случайных перегрузках или столкновениях. Вал позволяет плавно менять величину подачи без жесткой привязки к углу поворота патрона.

Гитара сменных колес - передаточный механизм, который связывает выходной вал передней бабки с входным валом коробки подач. Она позволяет точно настроить передаточное отношение для получения нестандартных или особо точных резьб, которые нельзя получить через стандартные рукоятки.

Оператор устанавливает на приклон определенные комбинации шестерен с разным количеством зубьев в зависимости от требуемого шага. Таблицы с этими значениями обычно размещают на внутренней крышке левого отсека станка. Такая регулировка обеспечивает гибкость оборудования при изготовлении уникальных деталей по редким чертежам.

Зубчатые колеса изготавливают из высокопрочного чугуна или легированной стали с последующей шлифовкой профиля. Точность зацепления в гитаре напрямую влияет на чистоту поверхности витков и отсутствие погрешностей в шаге резьбы. Механизм требует регулярного контроля зазора между зубьями, чтобы исключить возникновение лишнего шума и вибраций во время работы. Смазку узла производят вручную или через капельную систему перед началом каждой смены.

Маточная гайка состоит из двух разъемных половин с внутренней трапецеидальной резьбой, которые охватывают ходовой винт при включении рычага. Она служит для жесткого соединения каретки суппорта с винтом, когда необходимо перевести вращение вала в прямолинейное движение резца.

Включение происходит через кулачковый механизм, и он обеспечивает плотное прилегание витков гайки к винту без зазоров. Такая система полностью исключает люфты, что критично для нарезания резьбы высокого класса точности. Гайку изготавливают из антифрикционной бронзы марки БрОФ или БрОЦС для снижения трения и предотвращения износа стального винта.

Для исключения поломки механизмов в фартуке предусмотрена блокировка, которая запрещает одновременное включение маточной гайки и автоматической подачи от вала. Контроль состояния резьбовых поверхностей проводят регулярно, потому что появление выработки приводит к осевому смещению резца. Если гайка смыкается не полностью, возникают вибрации, которые портят профиль резьбы на детали. Маточная гайка - один из наиболее нагруженных элементов винторезного станка при выполнении серийных заказов.

Коробка подач Нортона позволяет быстро менять величину подачи и шаг нарезаемой резьбы без перестановки сменных шестерен в гитаре. В ее основе лежит конусный блок из нескольких зубчатых колес разного диаметра, которые закреплены на одном валу. Накидная шестерня перемещается вдоль этого блока и входит в зацепление с нужным колесом через рычаг на передней панели.

Такая конструкция обеспечивает широкий диапазон режимов резания, и такая мобильность сокращает вспомогательное время при обработке сложных заготовок. Механизм отличается высокой надежностью и выдерживает значительные крутящие моменты при нарезании крупных резьб.

Зубчатые зацепления коробки подач постоянно находятся в масляной ванне, что гарантирует тихий ход и минимальный износ деталей. Рукоятки переключения снабжают фиксаторами для предотвращения самопроизвольного выхода шестерен из зацепления под нагрузкой. Коробка Нортона преобразует вращение шпинделя в строго определенные перемещения суппорта с точностью до 0,01 мм. Использование системы позволяет нарезать стандартные метрические и дюймовые резьбы за несколько секунд настройки.

Нарезание многозаходной резьбы требует точного деления окружности заготовки на равные части для начала каждого нового витка. Процесс выполняют несколькими способами, один из которых предполагает использование делительного патрона или планшайбы. Оператор прорезает первый заход на полную глубину, после чего поворачивает шпиндель на нужный угол без вращения ходового винта.

Другой метод заключается в смещении верхних салазок суппорта на величину шага резьбы, деленного на количество заходов. Эта операция требует высокой концентрации, так как малейшая ошибка в расчетах приведет к перекосу профиля и браку детали.

Жесткая связь между шпинделем и резцом через винт гарантирует идентичность всех витков по длине и форме. Для контроля точности применяют резьбовые шаблоны или микрометры со специальными вставками. Многозаходные винты используют в механизмах, где нужно обеспечить быстрое перемещение при малом количестве оборотов. Скорость резания на таких операциях обычно снижают для уменьшения тепловых деформаций инструмента и заготовки.

Падающий червяк служит механизмом автоматического отключения продольной или поперечной подачи при достижении резцом заданного упора. Он удерживается в зацеплении с червячным колесом при помощи подпружиненной защелки, которая срабатывает при резком возрастании нагрузки. Когда суппорт доходит до механического ограничителя, осевое усилие на валу увеличивается, и червяк мгновенно падает вниз под собственным весом.

Система защищает станок от поломок при случайном наезде каретки на патрон или заднюю бабку. Это решение повышает безопасность работы и позволяет обрабатывать детали по упорам в серийном производстве.

Механизм регулируют на определенное усилие срабатывания, чтобы исключить ложные отключения при силовом резании. Повторное включение подачи производят поднятием рычага вручную после отвода суппорта в безопасную зону. Падающий червяк обеспечивает точность остановки инструмента в пределах 0,05-0,1 мм. Чистота и смазка шарниров этого узла гарантируют четкость срабатывания предохранителя в критических ситуациях.

Резьбоуказатель - небольшое устройство с вращающимся диском, которое монтируют на правой стороне фартука суппорта. Его шестерня находится в постоянном зацеплении с ходовым винтом и вращает циферблат с делениями в зависимости от перемещения каретки.

Прибор позволяет оператору размыкать маточную гайку и возвращать суппорт в исходное положение вручную без остановки двигателя. Когда нужная метка на диске совпадает с неподвижным указателем, гайку замыкают снова, и резец точно попадает в старую нитку резьбы. Такая возможность значительно сокращает время нарезания длинных винтов за счет быстрых возвратных движений каретки.

Использование резьбоуказателя требует правильного подбора сменной шестерни в зависимости от шага нарезаемой резьбы. Прибор наиболее эффективен при работе с нечетными или дробными шагами, где попасть в нитку без синхронизации затруднительно. На циферблате наносят цифровые значения, которые соответствуют полным оборотам ходового винта и шпинделя. Корпус устройства защищают от попадания стружки, чтобы обеспечить плавность вращения индикаторного диска.

Модульные и питчевые резьбы используют для изготовления червяков, которые работают в паре с зубчатыми колесами в редукторах. Шаг таких резьб выражается не целыми числами, а через число пи, что требует установки в гитару специальных шестерен с количеством зубьев 127. Подобное колесо служит для перевода метрической системы перемещений в дюймовую или угловую с высокой точностью.

Настройка станка для таких работ занимает больше времени, потому что стандартная коробка подач не всегда поддерживает нужные передаточные отношения. Точность профиля зуба червяка напрямую определяет плавность хода и ресурс всей червячной передачи.

Для получения правильной формы витков используют специальные фасонные резцы, заточку которых контролируют по шаблонам. При нарезании модульных резьб возникают значительные осевые нагрузки на ходовой винт и маточную гайку. Важно обеспечить надежную фиксацию заготовки в патроне и использовать задний центр для исключения вибраций. Система охлаждения должна работать непрерывно для предотвращения перегрева тонкой кромки резца.

Конусная линейка - дополнительное приспособление, которое монтируют на задней стороне станины для автоматического перемещения поперечных салазок. Она включает в себя направляющую планку, которую устанавливают под нужным углом к оси шпинделя по градусной шкале. Каретку суппорта соединяют с ползуном линейки через тягу, предварительно отсоединив винт поперечной подачи.

При продольном движении суппорта планка заставляет резец смещаться в поперечном направлении, формируя точный конический профиль на детали. Такая технология позволяет получать длинные пологие конусы с высокой чистотой поверхности и стабильностью угла по всей длине.

Преимущество линейки перед поворотом верхних салазок состоит в возможности использования автоматической продольной подачи. Это гарантирует равномерность шероховатости и исключает появление ступенек на металле от ручных движений. Конусную линейку применяют для изготовления конусов Морзе, переходных втулок и шпинделей с высокой точностью соосности.

Фрикционная муфта обеспечивает плавный пуск шпинделя и мгновенный реверс вращения без остановки основного электродвигателя. Она состоит из набора стальных дисков, которые сжимаются при включении рукоятки на передней бабке. Трение между дисками плавно передает крутящий момент от вала двигателя на механизмы коробки скоростей.

Такая схема защищает привод от резких ударов и позволяет быстро менять направление вращения, что важно при нарезании резьбы в упор. Муфты работают в масляной ванне, и этот фактор способствует эффективному отводу тепла и снижению износа фрикционных поверхностей.

Регулировка натяжения дисков позволяет настроить усилие срабатывания так, чтобы муфта проскальзывала при чрезмерных нагрузках. Такая защита предотвращает поломку шестерен редуктора и обрыв ходового винта при случайном заклинивании резца. Управление муфтой производят через систему рычагов и тяг, которые имеют четкую фиксацию в нейтральном положении.

Резцы для нарезания внутренней резьбы имеют длинную консольную державку круглого или квадратного сечения. Из-за большого вылета такой инструмент склонен к вибрациям, поэтому для его изготовления используют высокопрочные стали или твердосплавные антивибрационные стержни.

Головку резца затачивают под углом 60 или 55 градусов в зависимости от стандарта резьбы, контролируя профиль по шаблону. Важно установить инструмент строго по центру отверстия, потому что любое отклонение по высоте приведет к искажению формы витков. Внутреннее нарезание требует аккуратности при подаче, так как оператор ограничен в визуальном контроле зоны резания.

Для работы в глубоких полостях применяют резцы с каналами для подачи смазочно-охлаждающей жидкости к режущей кромке. Поток эмульсии вымывает стружку из отверстия, предотвращая ее налипание на инструмент и повреждение готовой резьбы. Перед началом нарезки производят растачивание отверстия под строго определенный диаметр с учетом высоты профиля витка.
