Токарные работы

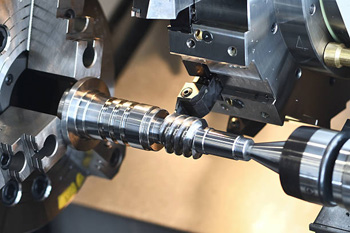

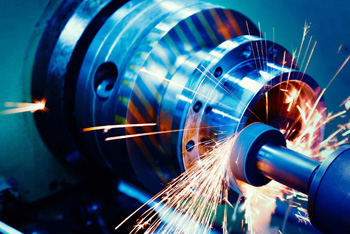

Главная задача токарной обработки — снять лишний слой металла с вращающегося объекта. Заготовку жестко фиксируют в шпинделе оборудования и придают ей высокую скорость вращения, в то время как режущий инструмент (резец) перемещается в продольном или поперечном направлении. Когда кромка резца внедряется в материал, происходит механическое разрушение поверхностного слоя и образование стружки.

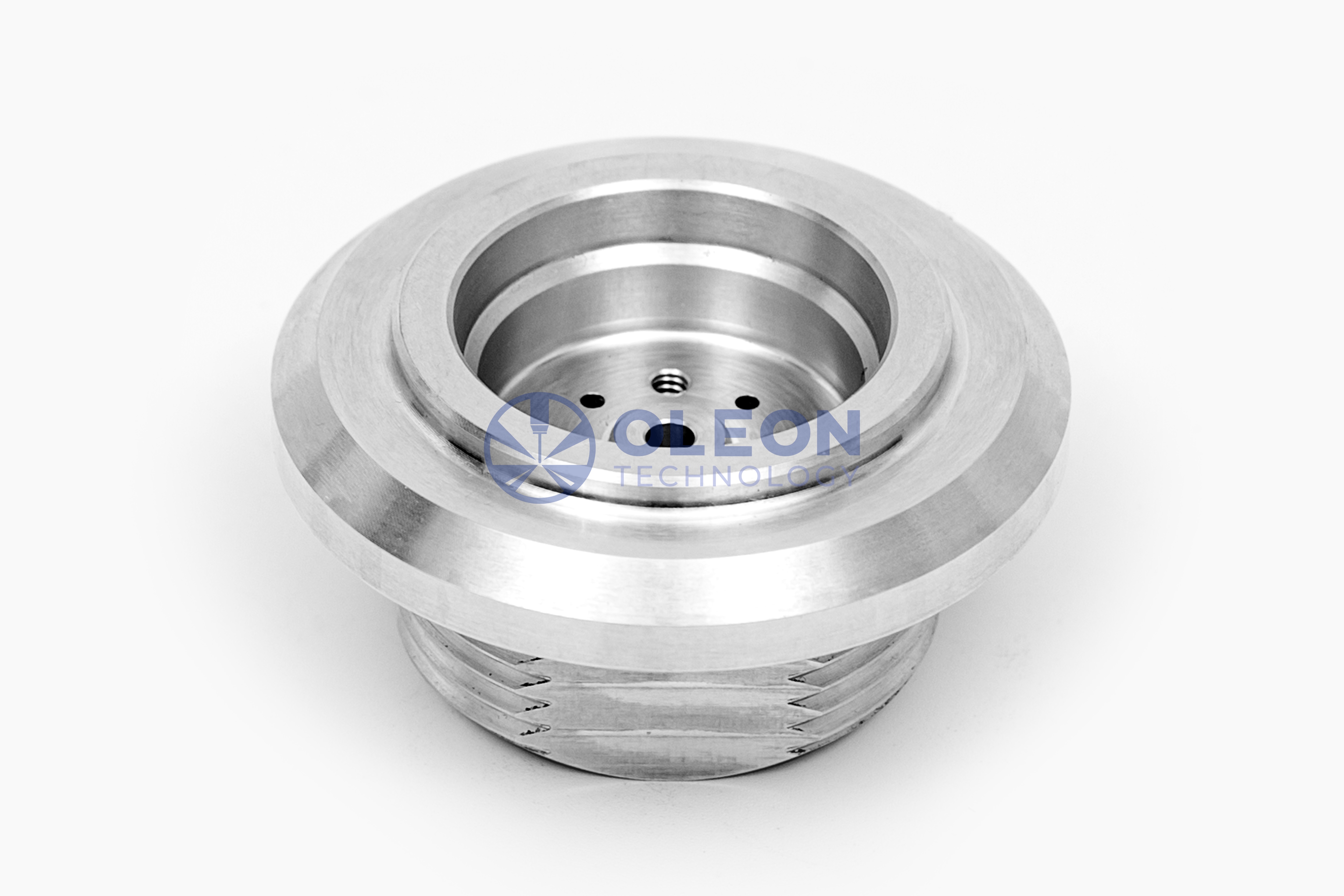

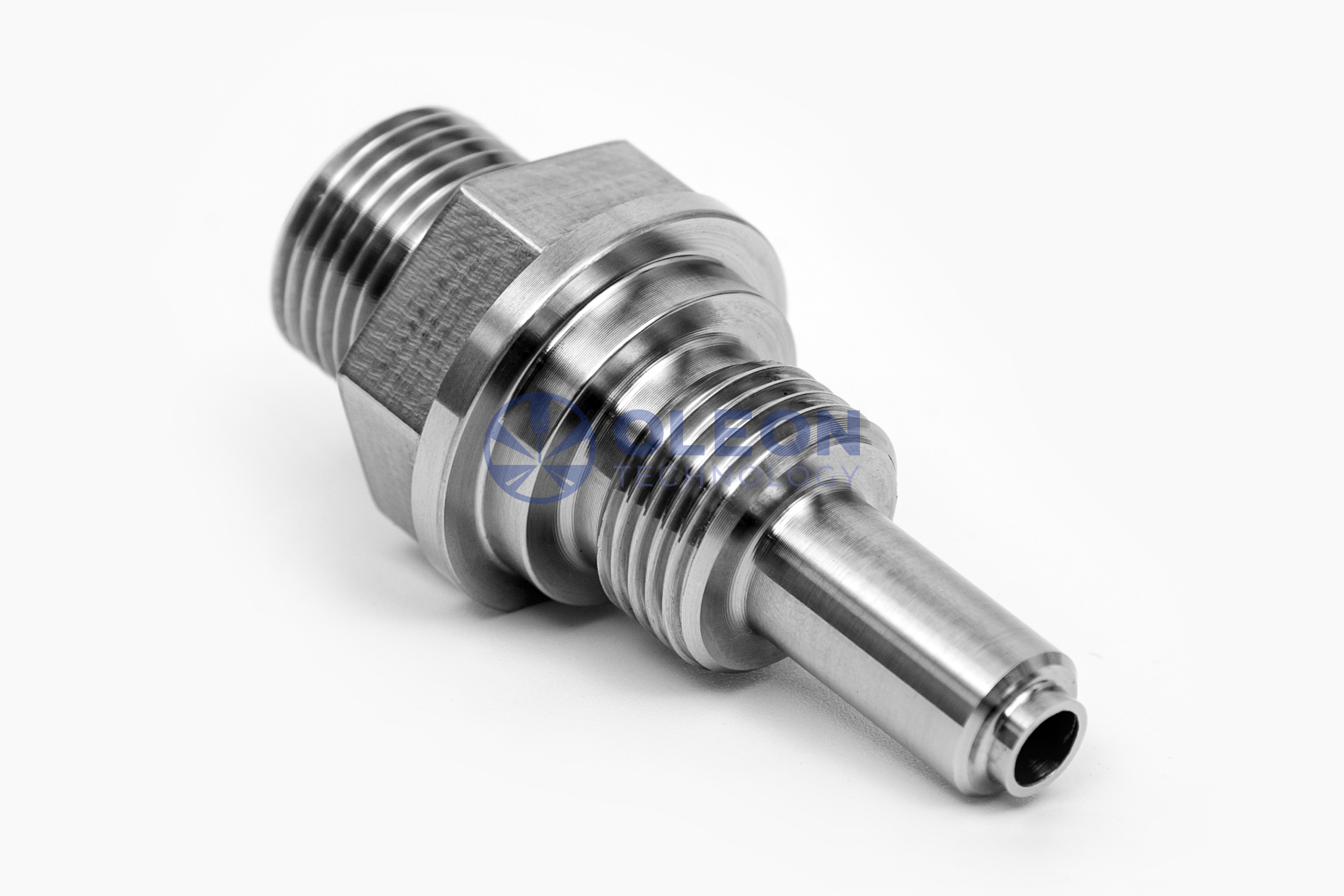

Благодаря такой кинематике на станке получают изделия, которые имеют форму тел вращения: цилиндры, конусы или сферы. Наладка оборудования позволяет контролировать глубину проникновения инструмента в металл с точностью до нескольких микрон.

Геометрия готового изделия зависит от траектории, по которой движется суппорт с закрепленным в нем инструментом. Если резец идет параллельно оси вращения, получается ровный цилиндр, а при движении под углом формируется конус. Процесс резания сопровождается выделением большого количества тепла, так как энергия трения переходит в тепловую форму. Массивность станины и жесткость зажимных устройств обеспечивают стабильность размеров и отсутствие биений при обработке.

Для каждого вида работ подбирают инструмент с определенной геометрией режущей части и направлением движения. Проходные резцы применяют для обтачивания наружных поверхностей, когда нужно уменьшить диаметр вала или снять корку с литья. Подрезные инструменты служат для обработки торцов и уступов, потому что они позволяют подавать кромку перпендикулярно оси вращения.

Если внутри детали требуется создать полость, выбирают расточные резцы, которые имеют длинную державку для захода в отверстие. Отрезные и прорезные модели имеют узкое лезвие, так как их задача состоит в разделении металла или нарезке узких канавок.

Материал режущей пластины зависит от твердости обрабатываемого сплава и скорости вращения шпинделя. Для черновой обдирки используют резцы с напайками из твердого сплава марок ВК8 или Т15К6, которые не боятся ударных нагрузок и перегрева. Чистовые операции часто выполняют инструментами из быстрорежущей стали, которые позволяют получить более острую кромку. Современные сменные многогранные пластины имеют специальные износостойкие покрытия на основе нитрида титана или керамики.

Обрабатываемость материала определяет выбор режимов резания и ресурс используемой оснастки. Углеродистые стали типа стали 45 режутся стабильно, так как они имеют умеренную вязкость и твердость. При работе с алюминиевыми сплавами учитывают их склонность к налипанию на кромку резца, поэтому скорость вращения шпинделя увеличивают до максимума.

Медь требует очень острых инструментов из-за своей высокой пластичности, которая затрудняет разделение стружки. Если в заготовке присутствует много легирующих добавок хрома или никеля, металл приобретает высокую прочность, что ведет к быстрому затуплению режущей части.

Нержавеющая сталь склонна к мгновенному упрочнению (наклепу) в зоне контакта, поэтому резец должен работать с постоянной и уверенной подачей. Чугун режется с образованием мелкой крошки, которая работает как абразив и требует эффективной защиты направляющих станка. Твердость материала по шкале Роквелла диктует глубину каждого прохода: закаленные детали обрабатывают только специальными эльборовыми вставками. Теплопроводность сплава влияет на интенсивность охлаждения, так как титан или жаропрочные марки плохо отводят жар от точки реза.

Современное оборудование позволяет выдерживать размеры деталей в пределах 6–9 квалитета точности, что соответствует погрешности в несколько сотых долей миллиметра. При изготовлении посадочных мест под подшипники на прецизионных станках с ЧПУ опытные операторы достигают точности 0.005–0.01 мм.

Подобные показатели зависят от состояния подшипниковых узлов шпинделя и отсутствия люфтов в винтовых парах суппорта. Если станок имеет изношенные направляющие, достичь высокого класса точности невозможно из-за паразитных смещений инструмента. Стабильность размеров также определяет температурный режим в цехе, так как тепловое расширение металла меняет диаметр вала.

Качество обработки торцов и цилиндров проверяют с помощью микрометров, нутромеров и калиброванных пробок. Геометрическая точность включает не только линейные размеры, но и отсутствие эллипсности, конусности или биения поверхностей. Когда деталь имеет большую длину, для предотвращения прогиба металла под собственным весом используют люнеты. Для финишных проходов припуск оставляют минимальным, чтобы силы резания не вызывали отжим резца от заготовки.

Применение эмульсий и масел при точении преследует три основные цели: снижение температуры, уменьшение трения и удаление стружки. Когда резец снимает слой металла, в точке контакта жар достигает +800-1000℃, что вызывает мгновенный износ кромки.

Жидкость поглощает избыточное тепло и отводит его в бак, сохраняя твердость инструмента и предотвращая термические деформации детали. Смазочные компоненты создают тончайшую пленку между резцом и стружкой, что снижает силу резания и экономит электроэнергию. Обильный поток СОЖ вымывает мелкие частицы металла из рабочей зоны, защищая зеркальные поверхности от царапин.

Тип жидкости выбирают исходя из материала заготовки: для стали используют водорастворимые эмульсии, а для тяжелых работ применяют сульфофрезолы. При обработке алюминия часто используют масляный туман или керосин для получения идеального блеска. Если охлаждение будет прерывистым, на твердосплавной пластине возникнут термические трещины, которые приведут к ее разрушению. Система фильтрации в станке должна постоянно очищать раствор от грязи и продуктов окисления для сохранения его свойств.

Для фиксации цилиндрических деталей чаще используют самоцентрирующие трехкулачковые патроны, которые обеспечивают соосность заготовки и шпинделя. Когда объект имеет квадратное или асимметричное сечение, применяют четырехкулачковые патроны с независимым перемещением каждого зажима. Это позволяет выставить деталь таким образом, чтобы нужная ось вращения совпадала с центром станка.

Тонкостенные трубы и втулки крепят в цанговых патронах, которые распределяют давление равномерно по всей окружности и не деформируют металл. Для фиксации длинных валов используют центры, которые поддерживают деталь с обоих торцов.

Если деталь имеет сложную конфигурацию без выраженных цилиндрических баз, ее монтируют на планшайбе с помощью прихватов и угольников. В таких случаях балансировка системы имеет огромное значение, так как дисбаланс вызовет вибрации и поводку станка. Для серийного производства мелких деталей применяют автоматические патроны с гидравлическим или пневматическим приводом. Усилие зажима настраивают так, чтобы заготовка не провернулась при резании, но и не получила повреждений поверхности.

Чистота металла после прохода инструмента определяется радиусом при вершине резца, величиной подачи и скоростью рабочего хода. Если подача слишком велика, на детали остается четкий след в виде винтовой канавки, что увеличивает параметр Ra. Применение резцов с большим радиусом скругления позволяет сглаживать эти неровности и достигать зеркального блеска.

Скорость вращения также влияет на микрорельеф: при достижении определенных оборотов исчезает эффект нароста на кромке, и поверхность становится чище. Мастер подбирает оптимальное сочетание этих параметров для получения заданного класса шероховатости без последующего шлифования.

Состояние станка играет роль демпфера, так как любые вибрации оставляют на металле характерную «дробь» или волнистость. Жесткое закрепление инструмента с минимальным вылетом из резцедержателя исключает его дрожание при врезании. Использование современных износостойких пластин с полированными стружколомами облегчает сход материала и снижает шероховатость. Для финишных проходов припуск делают минимальным, чтобы резец не испытывал больших нагрузок и не отгибался.

Автоколебания при резании возникают из-за недостаточной жесткости системы, в которую входят станок, приспособление, инструмент и сама деталь. Основной причиной часто становится слишком большой вылет заготовки из патрона или чрезмерная длина резца.

Когда инструмент соприкасается с металлом, возникают циклические силы, которые раскачивают узел при совпадении с резонансными частотами. Это приводит к появлению неприятного визга, быстрой поломке пластин и порче поверхности изделия. Для устранения проблемы сначала уменьшают плечо приложения нагрузки, задвигая деталь глубже в шпиндель или используя заднюю бабку.

Если вибрация сохраняется, меняют режимы резания: снижают скорость вращения или, наоборот, увеличивают подачу для изменения нагрузки на кромку. Применение резцов с виброгасящими вставками из твердых сплавов или композитов также эффективно подавляет колебания. Мастер проверяет надежность крепления всех болтов на суппорте и отсутствие люфтов в подшипниках шпинделя. В некоторых случаях помогает изменение геометрии заточки резца на более острые углы для снижения сопротивления металла.

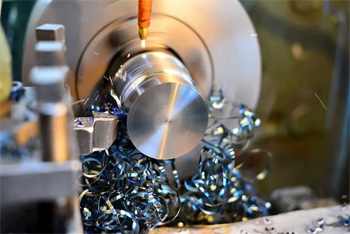

Формирование стружки является индикатором правильности выбранных режимов и геометрии заточки резца. При обработке вязких сталей часто образуется длинная сливная стружка, которая наматывается на патрон и создает опасность для персонала.

Чтобы этого избежать, используют инструменты со специальными канавками — стружколомами, которые заставляют металл ломаться на короткие сегменты. Форма «С» или «6» считается идеальной, так как такие частицы легко падают в поддон и не царапают готовую поверхность детали. Мастер настраивает подачу и глубину резания так, чтобы обеспечить стабильный процесс дробления отходов.

Для автоматического удаления металла современные станки оснащают транспортерами, которые выводят стружку в специальные контейнеры. Контроль цвета стружки позволяет судить о температуре в зоне реза: синий оттенок указывает на сильный перегрев и необходимость усиления подачи СОЖ. Если стружка выходит рваной и грубой, это свидетельствует о затуплении инструмента или неправильных углах заточки. При обработке чугуна образуется мелкая пыль, которая требует установки мощных вытяжных систем для защиты органов дыхания.

Обработка крупных деталей весом в несколько тонн требует использования тяжелых карусельных или лоботокарных станков с массивными планшайбами. Основная проблема заключается в возникновении огромных центробежных сил, которые стремятся сорвать заготовку с креплений при вращении.

Скорость резания на периферии большого диска значительно выше, чем в центре, что требует постоянного изменения оборотов шпинделя для сохранения стабильности процесса. Массивные отливки часто имеют неоднородную структуру и скрытые раковины, которые вызывают ударные нагрузки на инструмент. Жесткость станины в таких машинах должна быть максимальной для исключения прогибов под весом объекта.

Для фиксации используют не только кулачки патрона, но и дополнительные прихваты с болтами, которые жестко прижимают деталь к плоскости планшайбы. Выверка положения заготовки занимает много времени и проводится с помощью кранов и прецизионных индикаторов. Инструмент для крупногабаритных работ имеет усиленные державки сечением 40х40 мм или более для эффективного отвода тепла. Токарь контролирует тепловое расширение детали, так как нагрев огромной массы металла вызывает значительное изменение диаметра.

Процесс обработки внутренних полостей отличается ограниченной видимостью зоны резания и сложностью отвода стружки. Резец закрепляют в длинной оправке, которую вводят внутрь предварительно просверленного отверстия. Из-за большого вылета оправка склонна к прогибу и вибрациям, поэтому глубину прохода для внутренних работ всегда выбирают меньше, чем для наружных.

Для мониторинга процесса и контроля чистоты стенок мастер использует зеркала или видеокамеры. Для обеспечения высокой точности применяют расточные головки с микрометрической регулировкой положения кромки.

Важным моментом выступает подача СОЖ непосредственно в зону контакта через каналы внутри инструмента, что помогает вымывать стружку наружу. Если отходы металла будут скапливаться внутри отверстия, они поцарапают зеркало детали или вызовут заклинивание резца. Точность растачивания проверяют нутромерами или калиброванными пробками после полной остановки шпинделя. Когда требуется создать глухое отверстие с плоским дном, используют резцы со специальной формой головки.

Основная часть тепла при точении уходит вместе со стружкой, но значительный жар передается также в инструмент и саму деталь. Для контроля температурного баланса применяют комплекс мер: от использования СОЖ до подбора материалов со специальными покрытиями.

Современные керамические и керметные вставки выдерживают нагрев до +1200℃ без потери твердости, что позволяет работать на высоких скоростях. Если охлаждение невозможно, используют метод прерывистого резания или снижают обороты шпинделя для естественного остывания металла. Тщательный контроль жара предотвращает появление прижогов и структурных изменений в поверхностном слое заготовки.

При обработке тонкостенных деталей перегрев особенно опасен, так как он вызывает необратимую деформацию и уход размеров. В таких случаях мастера применяют минимальную глубину резания и острые резцы с положительными углами, которые создают меньшее сопротивление. Использование сжатого воздуха для обдува зоны реза помогает охлаждать металл там, где жидкость может испортить структуру.
