Зубообрабатывающие станки

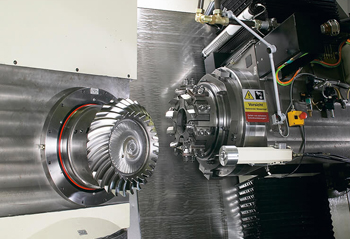

В последние десятилетия кинематическая схема современного оборудования для нарезки шестерен претерпела серьезные изменения. В старых моделях передачу движения обеспечивали сложные гитары сменных шестерен, которые требовали долгой настройки и ручного пересчета передаточных чисел. Современные машины используют независимые приводы для шпинделя инструмента и рабочего стола, потому что электронная синхронизация осей через контроллер работает намного точнее механических связей.

Такая структура позволяет мгновенно менять параметры колеса, которое нарезают в данный момент, без остановки производства для замены физических деталей внутри станка. Высокая скорость обмена данными между датчиками гарантирует сохранение заданного профиля зуба при любых нагрузках на режущую кромку.

Разделение приводов уменьшает количество деталей, которые трутся друг о друга, и снижает общий уровень шума в производственном помещении. Прямые безредукторные двигатели передают крутящий момент без люфтов и погрешностей, которые характерны для червячных передач прошлых поколений. Отсутствие длинных кинематических цепей повышает жесткость системы и делает процесс обработки на высоких оборотах более стабильным.

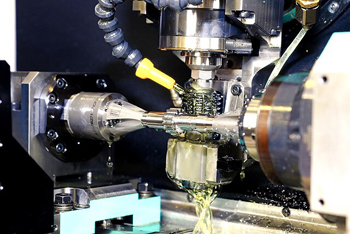

Зубообрабатывающие машины обеспечивают изготовление деталей с точностью по 5-7 квалитету, что необходимо для работы высокооборотистых редукторов. Итоговый результат зависит от геометрической точности направляющих и от отсутствия биения рабочего шпинделя в процессе врезания инструмента.

В процессе проектирования инженеры закладывают минимальные допуски на соосность всех узлов, которые вращаются под нагрузкой, потому что даже отклонение в 2-3 мкм вызовет сильный шум при эксплуатации готовой передачи. Качество поверхности зубьев напрямую влияет на долговечность механизма, так как любые неровности становятся очагами возникновения контактных напряжений.

Контроль точности выполняют с помощью измерительных систем, которые встроены в конструкцию и проверяют накопленную погрешность шага после каждого этапа обработки. Автоматика самостоятельно вносит поправки в координаты перемещения осей, когда фиксирует минимальные отклонения от эталонной модели. Высокий класс точности оборудования исключает необходимость проведения долгой притирки шестерен после их монтажа в корпус готового агрегата.

Жесткость системы определяет возможность работы на интенсивных режимах без потери точности профиля зуба и поломки инструмента. Для достижения необходимых показателей корпуса оборудования делают массивными и применяют технологию литья из модифицированного чугуна.

Конструкция должна противостоять огромным силам отталкивания, которые возникают при контакте фрезы или долбяка с твердой поверхностью заготовки. Если станина будет иметь недостаточную массу, возникнут резонансные вибрации и инструмент быстро придет в негодность из-за микроскопических сколов режущей кромки. Прочные зажимные приспособления надежно фиксируют заготовку по всему контуру, чтобы исключить ее смещение.

Использование гидростатических направляющих в тяжелых моделях станков позволяет распределять нагрузку по большой площади и снижать контактное давление на узлы. Данная технология полностью убирает зазоры в подвижных сопряжениях и обеспечивает идеальную плавность хода рабочих органов при малых подачах. Высокая жесткость позволяет снимать большой припуск за один проход, что сокращает общее время изготовления сложной шестерни.

Делительный механизм отвечает за точный поворот заготовки на заданный угол для нарезания каждого последующего зуба по окружности. В современных станках с числовым управлением эту функцию выполняет электронный редуктор, который связывает вращение инструмента и стола через программный алгоритм.

Точность деления должна составлять доли угловой секунды, потому что любая погрешность в шаге приведет к неравномерному распределению нагрузки в готовой передаче. Отсутствие механических гитар и сменных колес упрощает конструкцию станка и убирает лишние источники кинематической ошибки. Энкодеры постоянно отслеживают реальный угол поворота и передают данные в блок управления.

Использование безлюфтовых червячных пар или прямых приводов на столе заготовки гарантирует высокую повторяемость результатов при изготовлении больших партий деталей. Если в механизме деления возникнет износ, точность нарезания зубьев резко упадет и шестерня начнет издавать сильный гул при эксплуатации. По этой причине узлы деления оснащают автоматическими системами компенсации зазоров и датчиками контроля температуры масла.

Система подачи смазочно-охлаждающей жидкости в зуборезных станках выполняет сразу три задачи: отводит тепло, смазывает зону контакта и вымывает стружку. При нарезании зубьев возникают огромные температуры, которые могут привести к термическому повреждению режущей кромки инструмента и заготовки. Мощные насосы подают масло или эмульсию под давлением 5-10 бар непосредственно в точку резания через сеть регулируемых сопел.

Постоянный поток жидкости предотвращает налипание разогретого металла на фрезу, что положительно сказывается на чистоте поверхности готовой шестерни. Качественное охлаждение позволяет вдвое повысить режимы обработки без риска потери твердости инструментальной стали или твердого сплава.

Использование систем масляного тумана в некоторых моделях станков снижает расход расходных материалов и делает производство более экологичным. Фильтры и магнитные сепараторы, которые входят в состав системы, очищают отработанный состав от металлической пыли перед повторным циклом. Постоянный контроль температуры жидкости исключает тепловые деформации станины и гарантирует стабильность размеров деталей в течение всей смены.

Эффективное удаление стружки из рабочей зоны предотвращает повреждение нарезанных зубьев и заклинивание инструмента в процессе работы. Стружкоуборочные конвейеры шнекового или ленточного типа автоматически выводят отходы производства за пределы станины в специальные контейнеры.

При обработке глубоких впадин мелкая стружка часто застревает между витками, поэтому станки оснащают мощными промывочными пистолетами. Наклонные поверхности внутри станины способствуют быстрому стеканию масла вместе с металлическими частицами в систему фильтрации. Если стружка будет накапливаться в поддоне, возникнет риск перегрева насосов и засорения магистралей подачи охлаждающей жидкости, которые питают рабочую зону.

В современных зуборезных центрах применяют магнитные уловители, которые притягивают мелкую стальную пыль и не дают ей попадать в прецизионные узлы направляющих. Чистота внутреннего пространства станка напрямую влияет на долговечность подшипников и на точность работы измерительных датчиков.

Температурная стабильность корпуса оборудования определяет точность нарезания шестерен при длительной эксплуатации в многосменном режиме. Во время работы двигатели и гидравлические системы выделяют тепло, которое вызывает расширение станины и смещение рабочих осей. Для борьбы с этим эффектом инженеры применяют системы принудительной циркуляции охлажденного масла через внутренние полости станины и шпиндельных бабок.

Постоянный контроль теплового режима позволяет сохранять настройки станка в пределах 1-2 мкм независимо от температуры в производственном помещении. Использование материалов с низким коэффициентом теплового расширения дополнительно защищает прецизионные узлы от деформаций.

Блок управления учитывает минимальные изменения геометрии с помощью датчиков температуры, которые установлены во всех точках агрегата. Программное обеспечение автоматически вносит коррекцию в координаты перемещения осей, чтобы компенсировать расширение металла при нагреве. Такая технология гарантирует, что все детали в партии будут иметь абсолютно идентичные размеры и профиль зуба.

Режущий инструмент для зубообработки изготавливают из быстрорежущих сталей с высоким содержанием кобальта или из монолитного твердого сплава. Материал должен обладать исключительной твердостью и сопротивляться износу при высоких скоростях резания и значительных ударных нагрузках.

На рабочие поверхности фрез и долбяков наносят износостойкие покрытия на основе нитрида титана или алюминия, которые увеличивают ресурс инструмента в 3-5 раз. Такая защита снижает коэффициент трения и предотвращает налипание металла, что положительно сказывается на качестве поверхности зубьев. Правильный выбор марки сплава зависит от твердости заготовки и требуемой производительности процесса на предприятии.

Конструкция инструмента предусматривает возможность многократной переточки без потери точности профиля, потому что это снижает затраты на оснастку в долгосрочной перспективе. Современные сборные фрезы со сменными пластинами позволяют быстро восстанавливать работоспособность станка без полной замены дорогостоящего корпуса.

Интеграция зубообрабатывающих станков в автоматические линии позволяет организовать непрерывный цикл производства шестерен с минимальным участием людей. Роботизированные манипуляторы загружают заготовки на стол и снимают готовые детали после завершения процесса нарезания зубьев.

Система управления линией синхронизирует работу станка, транспортных устройств и контрольных станций в едином информационном поле. Это исключает ошибки при установке деталей и значительно повышает общую выработку продукции за одну рабочую смену. Современные интерфейсы обмена данными позволяют отслеживать состояние каждого агрегата через удаленный центральный сервер.

Автоматика контролирует износ режущего инструмента и самостоятельно принимает решение о необходимости его замены или переточки. Наличие накопительных магазинов для заготовок обеспечивает автономную работу оборудования в течение нескольких часов без остановки. При обнаружении брака система мгновенно выявляет причину сбоя и корректирует настройки привода или блокирует работу линии до вмешательства технической службы.

Контроль вибраций в процессе нарезания зубьев необходим для сохранения чистоты поверхности и предотвращения поломки дорогостоящей оснастки. Современные станки оснащают акселерометрами, которые встроены в конструкцию и фиксируют уровень колебаний в зоне шпинделя и рабочего стола. Если вибрация превышает допустимый предел, автоматика мгновенно снижает подачу или меняет скорость вращения инструмента для выхода из зоны резонанса.

Причиной дрожания часто становится дисбаланс заготовки или износ подшипников, поэтому датчики помогают проводить раннюю диагностику неисправностей. Использование активных систем гашения шумов делает работу оборудования более стабильной и продлевает срок службы режущих кромок.

Массивные чугунные основания и гидродинамические опоры эффективно поглощают энергию ударов, которые возникают при врезании каждого зуба фрезы в металл. Отсутствие лишних вибраций гарантирует получение гладкой поверхности без характерной волнистости и следов дробления. Это особенно важно на финишных стадиях обработки, когда требуется обеспечить высокую точность профиля и минимальную шероховатость.

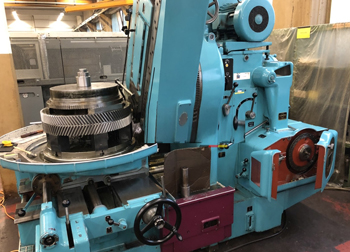

Гибкость современного зубообрабатывающего оборудования позволяет быстро переходить от изготовления одного типа шестерен к другому без долгого простоя. Благодаря использованию программного управления оператор загружает новый файл с чертежом, и станок автоматически меняет настройки всех осей. Это дает возможность эффективно производить мелкие партии деталей и индивидуальные заказы на одной производственной площадке.

Система ЧПУ поддерживает работу с широким спектром профилей: от классических эвольвентных зубьев до сложных червяков и реек. Отсутствие необходимости в изготовлении специальных механических шаблонов и копиров сокращает затраты на подготовку производства.

Возможность быстрой смены зажимных приспособлений и инструментальных оправок делает станок универсальным инструментом для любого машиностроительного предприятия. Программное обеспечение позволяет проводить симуляцию процесса обработки на экране монитора для проверки траекторий перед запуском реального цикла. Это исключает столкновения рабочих органов и повреждение заготовки при нарезании зубьев на новых типах деталей.

Интеллектуальные системы диагностики в реальном времени отслеживают состояние всех критических узлов зубообрабатывающего станка. Датчики давления, температуры и тока передают информацию в центральный процессор, который анализирует работу приводов и насосов. Если параметры выходят за рамки нормы, система выдает предупреждение о необходимости технического обслуживания до момента возникновения поломки.

Такой подход позволяет планировать ремонтные работы на основе реального состояния агрегата, а не по календарному графику. Раннее обнаружение износа подшипников или люфтов в передачах сохраняет геометрическую точность оборудования и снижает расходы на содержание парка машин.

История всех изменений и сбоев сохраняется в электронном журнале, что помогает техническим специалистам быстро находить причины нестандартного поведения станка. Постоянный мониторинг энергопотребления дает возможность находить наиболее эффективные режимы обработки для снижения затрат на электричество.

Современные комбинированные центры для зубообработки объединяют в одном корпусе возможности нескольких типов станков для выполнения комплексных операций. На такой машине можно последовательно провести точение заготовки, сверление отверстий и финишное нарезание зубчатого венца за один установ.

Многофункциональность оборудования исключает погрешности, которые возникают при переустановке детали с одного станка на другой. Использование поворотных шпиндельных головок позволяет обрабатывать зубья под любым углом к оси вращения детали, включая сложные конические и гипоидные передачи. Это сокращает производственный цикл и уменьшает потребность в больших цеховых площадях.

Автоматическая смена инструмента позволяет использовать в одном цикле разные типы фрез, сверл и шлифовальных кругов без участия человека. Сложная программная среда управляет всеми процессами, обеспечивая высокую точность взаимного расположения поверхностей. Гибридные станки подходят для изготовления уникальных изделий с высокими требованиями к качеству и геометрии.
