Станки для изготовления деталей

Показатель точности оборудования зависит от качества сборки основных узлов и жесткости несущей конструкции. Геометрическую точность проверяют в ненагруженном состоянии, когда шпиндель и суппорты перемещаются по заданным осям без сопротивления материала. Существуют разные классы точности от нормального до сверхвысокого, которые маркируют буквами Н, П, В, А и С.

На итоговый результат влияют биение шпинделя и погрешность хода по направляющим, потому что любые микроскопические зазоры увеличивают отклонение формы готовой детали. В современных моделях за эти параметры отвечают прецизионные подшипники и датчики обратной связи, которые передают информацию в блок управления в режиме реального времени.

Жесткость системы исключает деформацию элементов под воздействием сил резания, так как при обработке твердых сплавов возникают огромные механические нагрузки. Если станина или шпиндельный узел имеют недостаточную массу, возникнут вибрации и поверхность заготовки покроется волнами. При выборе станка смотрят на паспортные данные, где указываются допуски на параллельность и перпендикулярность ходов.

Станина - база любого станка, на которой монтируют все рабочие механизмы и узлы. Главное требование к части конструкции заключается в высокой статической и динамической жесткости, чтобы оборудование сохраняло геометрию под весом тяжелых заготовок.

Чаще всего основание отливают из серого чугуна марки СЧ20 или СЧ30, который обладает уникальной способностью гасить колебания. Материал эффективно поглощает энергию ударов, поэтому резцы не скачут по поверхности металла и качество обработки остается стабильно высоким. Форма отливки должна иметь развитое оребрение, которое предотвращает кручение и изгиб рамы во время интенсивной эксплуатации на больших скоростях.

В некоторых современных моделях применяют станины из полимербетона или синтетического гранита, так как композиты имеют высокий коэффициент демпфирования. Основания обладают низкой теплопроводностью и почти не расширяются при нагреве, что гарантирует стабильность размеров деталей в течение всей рабочей смены.

Автоматическая система смазки подает масло к трущимся поверхностям направляющих и подшипников шпинделя в строго дозированном объеме. Тонкая масляная пленка снижает коэффициент трения, поэтому механизмы изнашиваются значительно медленнее и потребляют меньше электроэнергии. Если подача смазки прекратится, металл начнет перегреваться и на полированных поверхностях появятся задиры.

Современные станки оснащают программируемыми контроллерами, которые активируют насос через определенные интервалы времени или после выполнения заданного количества циклов. Принудительная циркуляция состава также помогает удалять микроскопическую металлическую пыль из зон контакта, что предотвращает абразивный износ дорогостоящих комплектующих.

Наличие датчиков давления позволяет системе мгновенно остановить работу станка, если в магистрали возникнет утечка или закончится запас масла в резервуаре. Трубопроводы распределяют жидкость по всем труднодоступным точкам, которые невозможно обслужить вручную без полной разборки агрегата. Своевременная смазка защищает стальные детали от коррозии, когда в рабочую зону попадает влага или агрессивные компоненты смазочно-охлаждающих жидкостей.

Для отвода тепла из зоны резания используют системы подачи смазочно-охлаждающей жидкости, которую сокращенно называют СОЖ. Насос направляет поток эмульсии через форсунки непосредственно в точку контакта инструмента с металлом, чтобы предотвратить тепловое разрушение кромки.

Жидкость не только охлаждает сталь, но и выполняет роль смазки, которая уменьшает наростообразование на резцах или фрезах. Если металл разогреется до критической температуры, он станет пластичным и начнет налипать на инструмент, что приведет к поломке дорогостоящей оснастки. Эффективная промывка также удаляет стружку из глубоких отверстий и пазов, потому что скопление отходов мешает свободному движению рабочего органа.

В зависимости от типа операции применяют разные методы орошения: от обычного полива под низким давлением до подачи масляного тумана. Некоторые современные станки поддерживают функцию охлаждения через каналы внутри шпинделя, когда жидкость выходит прямо из кончика сверла. Технология позволяет обрабатывать глубокие полости на высоких скоростях без риска заклинивания инструмента.

Мощность электродвигателя шпинделя определяет способность станка снимать большой слой металла за один проход. Параметр важен при черновой обработке, когда нужно быстро удалить лишний припуск с массивной заготовки. Высокий крутящий момент на низких оборотах позволяет использовать фрезы большого диаметра и работать с высокопрочными легированными сталями.

Если приводу не хватит мощности, скорость вращения начнет падать под нагрузкой и инструмент застрянет в материале. Современные частотные преобразователи регулируют обороты в широком диапазоне, чтобы обеспечить оптимальные режимы резания для разных видов сплавов и пластиков.

Для финишных операций высокая мощность не требуется, но привод должен обеспечивать стабильность вращения без рывков и вибраций. В прецизионных станках шпиндель часто соединяют с мотором напрямую через муфту или используют встроенные мотор-шпиндели для исключения ременных передач. Конструкция минимизирует потери энергии и убирает лишние источники шума. При выборе оборудования учитывают не только пиковую, но и номинальную мощность, которую станок выдает в режиме длительной эксплуатации.

Вибрации возникают из-за дисбаланса вращающихся частей или прерывистого процесса резания, что негативно влияет на чистоту поверхности деталей. Для борьбы с явлением применяют массивные чугунные основания и специальные антивибрационные опоры, которые изолируют станок от пола.

Опоры имеют резиновые или полимерные вставки, которые поглощают низкочастотные колебания и препятствуют их распространению по цеху. В тяжелых станках используют гидродинамические направляющие, где масляный слой работает как демпфер. Внутренние полости станин иногда заполняют песком или гранитным щебнем со смолой, чтобы увеличить общую массу и инерционность конструкции.

Точная балансировка шпинделя и патрона минимизирует центробежные силы на высоких скоростях вращения. Если уровень шума и дрожание превышают норму, автоматика современных станков может снизить подачу или изменить частоту оборотов для выхода из зоны резонанса. Использование жестких державок и сокращение вылета инструмента также помогают сделать процесс обработки более стабильным.

Направляющие отвечают за точность и плавность перемещения рабочих органов станка по заданным координатам. Существуют направляющие скольжения и качения, которые имеют разные эксплуатационные характеристики. Первые представляют собой шлифованные поверхности из чугуна или стали, по которым перемещается суппорт через слой смазки.

Этот тип отличается высокой жесткостью и способностью выдерживать большие статические нагрузки, поэтому его часто применяют в тяжелых универсальных станках. Для уменьшения трения на контактные площадки наклеивают специальные накладки из фторопласта или композитных материалов, которые предотвращают рывки при малых перемещениях.

Направляющие качения используют линейные блоки с шариками или роликами, которые катятся по профилированным рельсам. Вариант обеспечивает минимальное сопротивление движению, что позволяет развивать высокие скорости позиционирования. Роликовые системы превосходят шариковые по нагрузочной способности и долговечности, потому что площадь контакта у ролика выше. В высокоточных станках иногда устанавливают аэростатические или гидростатические опоры, где каретка буквально парит на воздушной или масляной подушке.

В процессе работы узлы станка нагреваются от трения и работы электродвигателей, что вызывает температурное расширение металла. Даже незначительное изменение длины ходового винта или корпуса шпинделя на 0.02 мм может привести к браку высокоточной детали.

Для борьбы с проблемой производители создают симметричные конструкции, которые расширяются равномерно без перекосов основной оси. Некоторые модели оснащают системами принудительной стабилизации температуры, которые прокачивают охлажденную жидкость через внутренние каналы в станине. Постоянный тепловой режим гарантирует, что первая и сотая деталь в партии будут иметь идентичные размеры.

Блок управления станком учитывает температурные деформации с помощью специальных датчиков, которые установлены в разных точках агрегата. Программное обеспечение автоматически вносит коррекцию в координаты, когда металл нагревается до определенного предела. Чтобы минимизировать влияние внешней среды, прецизионное оборудование размещают в помещениях с климат-контролем, где температура не меняется в течение года.

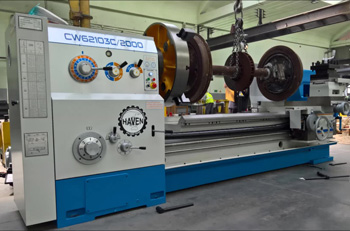

Размер рабочей зоны определяет максимальную длину и диаметр детали, которую можно обработать на конкретном станке. Для токарных станков ключевыми параметрами являются расстояние между центрами и диаметр обработки над станиной.

Фрезерное оборудование подбирают по размерам рабочего стола и величине перемещения по осям X, Y и Z. Важно оставлять запас пространства для установки зажимных приспособлений, тисков или делительных головок, которые могут занимать значительную часть стола. Если габариты зоны будут слишком маленькими, инструмент не сможет подойти к краю заготовки без столкновения с элементами защиты или суппортом.

Чрезмерно большая рабочая зона также имеет недостатки, так как увеличивает общую стоимость станка и занимает много места в цеху. Массивные перемещающиеся части требуют более мощных приводов и потребляют больше энергии при холостых ходах. Оптимальным считается выбор, когда типовые изделия занимают около 70% доступного пространства стола или межцентрового расстояния.

Система ЧПУ автоматизирует движения рабочих органов станка и управляет всеми вспомогательными процессами по заранее написанному алгоритму. Компьютер считывает команды из файла и синхронно перемещает приводы по нескольким осям с точностью до 1 мкм.

Технология исключает ошибки, которые возникают из-за усталости или невнимательности человека при ручном управлении. Электроника контролирует скорость вращения шпинделя, подачу охлаждающей жидкости и время смены инструмента без пауз в работе. Благодаря этому сложные детали с криволинейными контурами производят в несколько раз быстрее и качественнее.

Современные блоки управления имеют графический интерфейс, который позволяет визуализировать процесс обработки перед запуском реального производства. Программа проверяет траекторию движения резца на наличие ошибок, чтобы избежать столкновения с зажимным патроном или столом. Память контроллера хранит сотни разных программ, что позволяет мгновенно переходить от изготовления одной детали к другой.

Тяжелые станки требуют подготовки специального бетонного основания, которое отделяют от общего пола здания деформационными швами. Фундамент должен выдерживать вес оборудования и динамические нагрузки, которые возникают при быстром перемещении массивных частей. Глубина заложения бетонной подушки часто достигает 1-1.5 м, чтобы обеспечить неподвижность станка в течение многих лет.

Наличие армирующего каркаса предотвращает растрескивание плиты под воздействием вибраций и переменных усилий. Правильное основание гарантирует, что станина не просядет со временем и геометрическая точность перемещений останется в рамках паспортных данных.

Для крепления станка к фундаменту используют анкерные болты или специальные виброопоры, которые позволяют выровнять уровень с высокой точностью. Если пол имеет перекос, внутренние напряжения в станине могут привести к заклиниванию направляющих или преждевременному износу подшипников. Между бетоном и основанием станка иногда прокладывают антивибрационные маты из пробки или синтетических материалов для гашения структурных шумов.

Периодичность обслуживания станков зависит от интенсивности их эксплуатации и от рекомендаций завода-изготовителя. Ежедневный регламент включает очистку рабочих поверхностей от стружки, проверку уровня масла в баках и визуальный осмотр магистралей.

Один раз в неделю контролируют натяжение ремней и состояние фильтров в системе охлаждения, чтобы предотвратить перегрев узлов. Раз в полгода проводят более глубокую проверку, которая включает измерение точности геометрии и люфтов в ходовых винтах. Своевременная замена изношенных прокладок и уплотнений защищает внутреннюю электронику от попадания влаги и пыли.

Плановое обслуживание позволяет выявить скрытые дефекты на ранней стадии, когда ремонт обходится дешевле и не требует долгой остановки производства. Замена смазки в подшипниках шпинделя и направляющих качения должна происходить строго по графику, так как старое масло теряет свои защитные свойства. Проверка состояния электрических контактов и затяжки клемм исключает внезапные сбои в работе программного управления.

Эффективность работы оборудования зависит от скорости резания, величины подачи и времени на вспомогательные операции. Быстрое перемещение суппортов на холостом ходу сокращает паузы между циклами обработки, что особенно заметно при производстве мелких деталей.

Наличие автоматического сменщика инструмента позволяет менять сверла и фрезы за 2-3 секунды без участия человека. Мощный шпиндель с высокими оборотами дает возможность использовать современные режимы скоростного фрезерования, которые значительно ускоряют удаление металла. Высокая жесткость конструкции позволяет работать с большими подачами без потери точности и качества поверхности.

Уровень автоматизации управления также вносит вклад в общую выработку продукции за смену. Современные станки с ЧПУ поддерживают функцию многоинструментальной обработки, когда одновременно работают несколько резцов или головок. Использование систем автоматической загрузки заготовок и выгрузки готовых деталей позволяет оборудованию функционировать практически без перерывов. Надежность всех узлов исключает внеплановые простои, которые сильно снижают экономическую эффективность производства.
