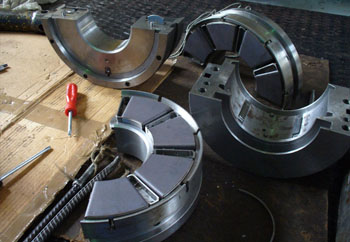

Упорные подшипники

Техническое различие между этими типами определяется вектором осевой нагрузки, которую они способны воспринимать. Односторонний упорный подшипник состоит из двух колец и одного ряда тел качения. Он фиксирует вал в осевом направлении только с одной стороны. Двусторонний упорный подшипник включает три кольца и два ряда тел качения. Центральное кольцо жестко фиксируется на валу, а два крайних кольца устанавливаются в корпусе.

Такая конструкция позволяет фиксировать вал и воспринимать осевые усилия в обоих направлениях. При изготовлении двусторонних моделей требуется особая точность шлифовки центрального кольца, так как оно является общим для обоих рядов шариков или роликов.

Выбор конкретной модификации зависит от кинематики узла: если в процессе работы направление осевого давления может меняться на противоположное, установка двустороннего подшипника является обязательным условием для обеспечения надежности механизма.

При монтаже упорного шарикового подшипника крайне важно различать его кольца по внутреннему диаметру, хотя визуально они могут казаться идентичными.

Тугое кольцо имеет внутренний диаметр на несколько десятых долей миллиметра меньше, чем свободное. Оно устанавливается непосредственно на вал с натягом и вращается вместе с ним. Свободное кольцо имеет увеличенный внутренний диаметр и устанавливается в корпус машины с зазором, оставаясь неподвижным.

Эта разница в диаметрах необходима для того, чтобы исключить трение вала о неподвижное кольцо и обеспечить правильное качение шариков по дорожкам. При изготовлении таких подшипников маркировка наносится на торцы колец, чтобы монтажник мог безошибочно определить порядок сборки.

Ошибка при установке, когда тугое кольцо оказывается в корпусе, приводит к мгновенному перегреву узла, заклиниванию тел качения и необратимому повреждению поверхности вала.

Упорные подшипники крайне чувствительны к малейшим перекосам вала относительно посадочного места в корпусе. Даже отклонение в градус вызывает неравномерное распределение нагрузки, при котором давление воспринимает только часть тел качения. Это ведет к быстрому разрушению сепаратора и дорожек.

Для компенсации таких погрешностей при изготовлении подшипников применяют сферические подкладные кольца. В этом случае опорная поверхность свободного кольца выполняется в форме сферы, которая сопрягается с соответствующей вогнутой поверхностью подкладного кольца. Такая система позволяет подшипнику самоустанавливаться, компенсируя неперпендикулярность опорной плоскости корпуса к оси вала.

Это особенно актуально для крупногабаритного оборудования, где добиться идеальной точности изготовления массивных корпусных деталей крайне сложно. Использование сферических опор увеличивает ресурс узла в два или три раза.

Ограничение максимальной скорости вращения в упорных подшипниках связано с действием центробежных сил на тела качения. В радиальном подшипнике центробежная сила прижимает шарик к дорожке качения наружного кольца, практически не меняя кинематику. В упорном она стремится выбросить шарики или ролики наружу из дорожек качения.

Это создает дополнительное трение скольжения о борта сепаратора и вызывает гироскопический момент, который заставляет шарики вращаться вокруг собственной оси в направлении, не совпадающем с вектором качения. При скоростях свыше 3000 оборотов в минуту такой процесс приводит к лавинообразному нагреву и разрушению смазочной пленки. Поэтому для высокоскоростных валов с осевой нагрузкой часто заказывают изготовление радиально-упорных моделей, где угол контакта тел качения позволяет лучше сопротивляться центробежным силам и обеспечивать стабильную работу на высоких оборотах.

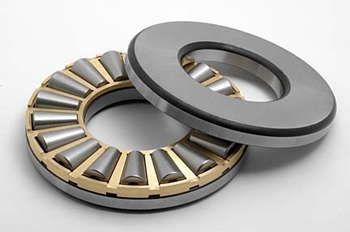

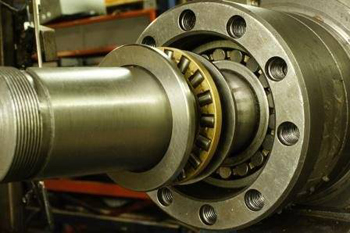

Роликовые упорные подшипники выбирают в тех случаях, когда величина осевой нагрузки превышает возможности шариковых серий. Линейный контакт ролика с кольцом обеспечивает колоссальную жесткость и грузоподъемность.

Но цилиндрическая форма ролика создает техническую проблему: при движении по круговой дорожке внешняя часть ролика должна проходить больший путь, чем внутренняя. Это вызывает неизбежное проскальзывание металла о металл по всей длине ролика, кроме одной точки.

Для минимизации износа при изготовлении таких подшипников используют короткие ролики или разделяют их на несколько сегментов. Также применяется технология бомбирования: придания ролику едва заметной выпуклости, что снижает давление на его края.

Такие подшипники требуют обязательной принудительной смазки под давлением, так как высокое трение скольжения при нагрузке свыше 10 тонн вызывает быстрый нагрев узла.

Конические упорные подшипники - наиболее совершенный тип опор для восприятия сверхвысоких осевых давлений при работе в тяжелых редукторах или прошивочных станах. В отличие от цилиндрических конические ролики спроектированы таким образом, что вершины конусов всех тел качения сходятся в одной точке на оси подшипника. Это обеспечивает чистое качение роликов по дорожкам без проскальзывания, что существенно снижает трение и тепловыделение.

При изготовлении таких изделий требуется прецизионная точность шлифовки углов наклона дорожек колец. Любая ошибка в геометрии приведет к тому, что ролики будут стремиться выскочить из подшипника, создавая огромную нагрузку на направляющий борт кольца.

Конические модели способны работать на более высоких скоростях, чем цилиндрические, и обладают исключительной сопротивляемостью ударным нагрузкам, что делает их незаменимыми в горнодобывающей и металлургической отраслях.

Для стабильной работы упорного подшипника необходимо, чтобы на него всегда действовала определенная минимальная осевая сила. Если нагрузка падает ниже критического уровня, особенно при высоких скоростях вращения, шарики или ролики начинают проскальзывать по дорожкам качения, а не вращаться.

Это явление называется гироскопическим скольжением. Оно приводит к появлению микроскопических задиров на зеркальной поверхности металла, которые быстро превращаются в глубокие борозды.

При изготовлении оборудования конструкторы часто предусматривают специальные пружинные блоки, которые обеспечивают предварительный натяг подшипника даже в моменты отсутствия внешней рабочей нагрузки. Для большинства стандартных серий величина минимального осевого давления должна составлять не менее 1 или 2% от статической грузоподъемности.

Соблюдение этого условия гарантирует отсутствие проскальзывания и долгий срок службы беговых дорожек.

Для оборудования химической и пищевой промышленности часто заказывают производство упорных подшипников из нержавеющих сталей марок 95Х18 или 40Х13. Главное требование к таким деталям - устойчивость к коррозии в условиях постоянного контакта с водой, паром или агрессивными моющими средствами. Нержавеющая сталь требует более сложных режимов термической обработки для достижения твердости 56–58 единиц по шкале Роквелла.

При изготовлении таких подшипников особое внимание уделяется чистоте полировки дорожек качения, так как любая микротрещина может стать очагом питтинговой коррозии. Нержавеющие упорные подшипники часто комплектуются сепараторами из бакелита или полиамида, что делает их полностью невосприимчивыми к воздействию влаги.

Это идеальное решение для дозаторов пищевых линий и центрифуг, где обычный подшипник из хромистой стали вышел бы из строя из-за ржавчины уже через 20 или 30 дней эксплуатации.

Выбор смазочного материала определяется скоростью вращения и величиной контактного давления. При работе с осевыми нагрузками свыше пяти тонн масляная пленка испытывает колоссальное давление на разрыв. В таких условиях обычные индустриальные масла неэффективны.

При изготовлении подшипников для тяжелых машин рекомендуют использовать смазки с присадками экстремального давления, содержащие дисульфид молибдена или графит. Эти вещества создают на поверхности металла тончайший защитный слой, который предотвращает прямой контакт деталей даже при критических нагрузках.

Для высокоскоростных упорных подшипников предпочтительнее жидкое масло, подаваемое методом масляного тумана или разбрызгивания, так как это обеспечивает лучший отвод тепла. Важно помнить, что в упорных подшипниках объем закладываемой пластичной смазки не должен превышать 30–50 процентов свободного пространства, иначе возникнет избыточное сопротивление и быстрый перегрев узла.

Наиболее частой причиной выхода из строя упорного подшипника является усталостное выкрашивание металла. Процесс начинается с появления микротрещин под поверхностью дорожки качения из-за циклической нагрузки. Другой распространенный дефект - бринеллирование: образование вмятин от шариков при сильном статическом ударе или вибрации в неподвижном состоянии. При изготовлении некачественных подшипников из стали с плохой прокаливаемостью износ наступает лавинообразно после 100 или 200 часов работы.

Еще одна проблема - коррозия, возникающая при попадании конденсата внутрь корпуса. Изношенный упорный подшипник начинает издавать характерный гул или скрежет, что свидетельствует о нарушении геометрии дорожек. Если не произвести своевременную замену, разрушение сепаратора приведет к осевому смещению вала, что повлечет за собой поломку лопастей турбины или зубчатых передач редуктора.
