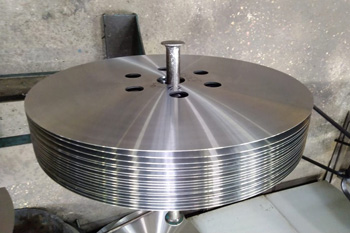

Изготовление дисковых ножей

Для резки металла дисковые ножи работают в условиях высоких ударных и истирающих нагрузок. Самые востребованные марки - легированные инструментальные стали 6ХС, 9ХС и Х12МФ. Сталь 6ХС отличается высокой ударной вязкостью, что предотвращает выкрашивание кромки при резке толстого листа или работе с заусенцами. 9ХС - универсальный вариант с отличной износостойкостью, подходящий для средних нагрузок.

Если требуется максимальный ресурс при резке тонкой нержавеющей или углеродистой стали, выбирают Х12МФ. Благодаря высокому содержанию хрома и углерода она обладает выдающейся твердостью после закалки (до 60–62 HRC), что позволяет ножу сохранять остроту в несколько раз дольше обычных сталей.

При выборе важно учитывать не только твердость, но и химическую совместимость: для резки цветных металлов иногда требуются специальные быстрорежущие стали типа Р6М5, чтобы исключить налипание материала на нож.

Торцевое биение - отклонение режущей кромки от вертикальной плоскости при вращении ножа на валу. В процессе изготовления дисковых ножей этот параметр контролируется с точностью до микронов.

Если биение превышает допустимые нормы (обычно более 0,02–0,05 мм в зависимости от диаметра), это приводит к ряду негативных последствий. Во-первых, страдает качество реза: кромка получается неровной, с «волной» или заусенцами. Во-вторых, возникает вибрация, которая ускоряет износ подшипников шпинделя и самого ножа. В-третьих, при многоножевой резке (например, в бобинорезательных машинах) биение нарушает точность ширины нарезаемых полос.

Для минимизации биения качественные ножи проходят процедуру прецизионной шлифовки боковых поверхностей и динамическую балансировку. А посадочное отверстие выполняется по высшим квалитетам точности для идеального сопряжения с валом оборудования.

Изготовление дисковых ножей для пищепрома требует применения строго определенных марок сталей, имеющих допуск к контакту с продуктами питания. Чаще всего используют коррозионностойкие стали 40Х13, 65Х13 или премиальную 95Х18. Главная задача - обеспечить устойчивость к воздействию органических кислот, солей и постоянной влажности, а также к агрессивным моющим средствам.

Пищевые ножи должны обладать высокой чистотой поверхности (низкой шероховатостью), чтобы на них не скапливались остатки продуктов и бактерии. Особое внимание уделяется углу заточки: для мягких продуктов он составляет 15–20 градусов, что требует от стали высокой вязкости, чтобы тонкая кромка не заминалась.

Кроме того, такие ножи часто имеют специальные покрытия, например, тефлоновые, для предотвращения налипания вязких продуктов, что важно для автоматических линий нарезки.

Дисковые ножи с твердосплавными вставками или целиком изготовленные из карбида вольфрама применяют там, где ресурс обычных стальных ножей оказывается недостаточным. Это прежде всего работа с высокоабразивными материалами: стекловолокном, углепластиками, бумагой с высоким содержанием мела, минеральной ватой или ламинированными древесными плитами.

Твердый сплав обладает колоссальной износостойкостью, позволяя оборудованию работать без переточки неделями. Однако стоит учитывать, что такие ножи крайне хрупки и чувствительны к вибрациям и ударам. Если в материале резки возможно попадание твердых включений (гвоздей, камней), твердосплавный нож может мгновенно разрушиться.

Цена производства этих изделий в разы выше стальных, поэтому их внедрение должно быть обосновано расчетом стоимости одного метра реза: часто один нож TCT заменяет до 50–100 ножей из стали HSS.

Угол заточки - определяющий фактор производительности и качества реза. При изготовлении дисковых ножей мастера ориентируются на плотность материала. Для сверхтонких пленок, фольги и мягких полимеров используют острую одностороннюю заточку под углом 10–15 градусов, что обеспечивает эффект бритвы. Для картона, плотной бумаги и резины оптимален угол 20–30 градусов.

Если нож предназначен для тяжелых условий, например, для резки толстого пластика или металла, угол увеличивают до 45 градусов, а иногда используют двустороннюю симметричную заточку. Существует также «радиусная» заточка, повышающая прочность кромки.

Важно помнить: чем меньше угол, тем чище рез, но тем быстрее тупится инструмент. При индивидуальном заказе необходимо указывать тип разрезаемого сырья, чтобы производитель мог рассчитать оптимальную геометрию лезвия для баланса между остротой и долговечностью.

Появление сколов на режущей кромке свидетельствует либо о превышении допустимой твердости стали, либо о нарушении условий эксплуатации. Часто это происходит из-за попадания посторонних предметов в зону реза или из-за неправильной настройки зазора между верхним и нижним ножом в системе «ножницы». Еще одна причина - термический шок при неправильной заточке, когда локальный перегрев сменяется резким охлаждением, что создает микротрещины.

Для предотвращения сколов рекомендуется выбирать стали с более высокой ударной вязкостью (например, переход с Х12МФ на 6ХС) или немного уменьшить твердость при закалке. Важно следить за состоянием валов и подшипников оборудования: люфт шпинделя вызывает микроудары ножа о материал, что неизбежно ведет к выкрашиванию закаленного металла.

Шлифовка боковых поверхностей дискового ножа - не эстетическая процедура, а техническая необходимость.

Во-первых, она обеспечивает идеальную параллельность сторон, что критично для плотной посадки на вал и исключения осевого биения. Во-вторых, высокая чистота обработки боковых плоскостей резко снижает коэффициент трения ножа о разрезаемый материал. Это уменьшает нагрев инструмента в процессе работы, предотвращает налипание частиц (например, клея, смолы или полимера) и снижает нагрузку на двигатель станка.

При резке металлов шлифовка помогает избежать «затирания» ножа в прорези, что предотвращает его деформацию. Профессиональное изготовление дисковых ножей всегда включает этап тонкой шлифовки, так как даже незначительная шероховатость может стать причиной брака дорогостоящего сырья.

Нанесение тонкопленочных покрытий методом вакуумного напыления (PVD) - эффективный способ повысить ресурс дискового ножа в 2–5 раз. Наиболее популярны покрытия на основе нитрида титана (TiN) золотистого цвета и карбонитрида титана (TiCN). Они создают на поверхности лезвия сверхтвердый слой (до 2500–3000 HV), который защищает металл от абразивного износа.

Кроме того, такие покрытия обладают химической инертностью и очень низким коэффициентом трения. Это особенно важно при скоростной резке стрейч-пленок, скотча или резины, где основной проблемой является разогрев ножа и налипание материала.

Несмотря на то, что после первой заточки покрытие на режущей кромке исчезает, оно сохраняется на боковых гранях, продолжая облегчать скольжение ножа в материале и защищая его от коррозии и перегрева.

Перфорированные дисковые ножи или ножи с прорезями по периметру используются для создания линии отрыва на упаковке, туалетной бумаге, чековых лентах или в полиграфии. При их изготовлении на режущей кромке с высокой точностью вырезают пазы, которые не прорезают материал насквозь. Геометрия таких ножей (шаг зубца, глубина и ширина паза) рассчитывается исходя из плотности бумаги или пленки, чтобы обеспечить легкий разрыв по линии, но сохранить целостность изделия при транспортировке.

Производство таких ножей сложнее обычных, так как требует применения электроэрозионной или лазерной резки для формирования точного профиля зубьев. Важно, чтобы каждый зубец имел одинаковую высоту, иначе перфорация будет «непробитой» в одних местах и слишком глубокой в других, что приведет к разрыву ленты на станке.

Закалка и отпуск - самые ответственные этапы изготовления дисковых ножей. Главная сложность при работе с дисками большого диаметра и малой толщины - предотвращение поводки (деформации) металла. При неправильном охлаждении нож может превратиться в «тарелку», что сделает его непригодным для шлифовки и работы.

Мастера используют специальные прессы для закалки, которые удерживают плоскость диска в процессе остывания. Правильная термообработка должна обеспечить равномерную структуру металла по всему объему. Если край будет перекален, он станет хрупким; если середина останется мягкой, посадочное отверстие быстро разобьется.

Оптимальный баланс - высокая твердость режущей кромки (до 60–62 HRC для HSS сталей) при сохранении достаточной упругости основного тела ножа, что позволяет ему выдерживать осевые нагрузки без поломок.

Во многих промышленных системах дисковый нож работает не один, а в паре с нижним ножом - контрножом. Этот процесс напоминает работу обычных ножниц. Качество реза в такой системе на 50% зависит от состояния и настройки именно контрножа.

При изготовлении контрножей к ним предъявляют требования по твердости, часто на 2–3 единицы HRC превышающие твердость верхнего ножа. Это делается для того, чтобы основной износ приходился на более дешевый или простой в замене верхний элемент. Важнейший параметр - зазор и угол соприкосновения ножей: при слишком плотном контакте происходит перегрев и выкрашивание, при слишком свободном - материал начинает «зажевывать».

Точная подгонка пары «нож - контрнож» позволяет добиться идеального среза без пыли и ворса даже на сложных многослойных материалах.

Ресурс ножа зависит не только от качества стали, но и от культуры обслуживания.

Первое правило - регулярная очистка лезвия от нагара, смолы, клея или частиц материала. Загрязнения увеличивают трение, что ведет к перегреву и ускоренному затуплению. Использование специальных очистителей и систем смазки продлевает жизнь кромки на 30–40%.

Второе - контроль биения валов. Даже минимальный люфт в подшипниках создает ударную нагрузку на кромку.

Третье - своевременная правка. Не стоит дожидаться появления видимых сколов; легкая правка мусатом или мелкозернистым камнем восстанавливает остроту быстрее и требует снятия меньшего слоя металла, чем полноценная переточка. Это позволяет увеличить общее количество циклов заточки, экономя бюджет на закупку нового инструмента.
