Изготовление конических пружин

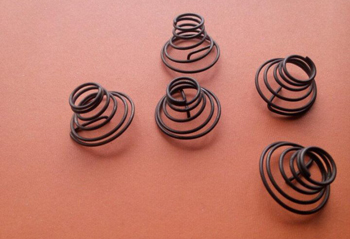

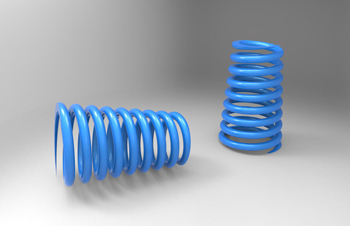

Основное техническое преимущество конической пружины заключается в её способности к телескопическому сжатию. При приложении осевой нагрузки витки меньшего диаметра могут входить внутрь витков большего диаметра. Это позволяет добиться минимальной высоты пружины в полностью сжатом состоянии, которая в пределе может быть равна диаметру проволоки. У обычной цилиндрической пружины высота блока всегда равна сумме диаметров всех её витков.

Благодаря этому свойству конические пружины незаменимы в механизмах с крайне ограниченным пространством, таких как электронные приборы, аккумуляторные отсеки и компактные клапанные узлы. Кроме того, конусная форма обеспечивает высокую боковую устойчивость, предотвращая выпучивание пружины при сжатии без использования направляющих стержней или стаканов. Это упрощает конструкцию всего механизма и снижает его общую металлоемкость.

В отличие от цилиндрических пружин, обладающих линейной зависимостью силы от деформации, конические пружины имеют прогрессивную характеристику жесткости. Это означает, что по мере сжатия сопротивление пружины возрастает нелинейно.

Механика процесса объясняется тем, что витки большего диаметра более податливы и начинают сжиматься первыми. По мере их смыкания в работе остаются только витки меньшего диаметра, которые обладают значительно большей жесткостью. Такая особенность позволяет пружине эффективно гасить как слабые вибрации, так и резкие удары, предотвращая жесткие пробои механизма.

Изготовление конических пружин с прогрессивным шагом востребовано в подвесках транспортных средств и промышленном оборудовании, работающем в условиях переменных нагрузок. Правильный расчет геометрии конуса позволяет инженерам задать идеальный график работы пружины под конкретные эксплуатационные задачи.

При производстве конических пружин для электронных устройств, например, контактов для батареек, на первый план выходят требования к электропроводности и коррозионной стойкости. Вместо традиционной стали часто применяют сплавы на основе меди, такие как бериллиевая или фосфористая бронза.

Эти материалы обладают отличной упругостью и при этом имеют низкое электрическое сопротивление, что минимизирует потери энергии и нагрев контактов. Бронзовые пружины не подвержены атмосферной коррозии и сохраняют свои свойства в течение 10 и более лет эксплуатации.

Для защиты от окисления и улучшения качества контакта на готовые изделия часто наносят гальваническое покрытие золотом, серебром или никелем. При изготовлении таких микроскопических пружин из проволоки диаметром менее 1 мм требуется высокая точность настройки навивочных автоматов, чтобы обеспечить стабильное усилие прижима и надежную работу электронного модуля.

Шлифовка опорных витков конической пружины необходима для обеспечения её устойчивого положения на плоской поверхности и правильной передачи осевого усилия. Процесс подразумевает стачивание части металла на крайних витках до образования плоскости, перпендикулярной оси пружины.

Обычно шлифуется не менее 3/4 окружности опорного витка. Без этой операции пружина будет опираться на поверхность лишь в одной точке, что неизбежно приведет к перекосу при сжатии и возникновению паразитных боковых сил. При изготовлении конических пружин шлифовка выполняется на специализированных станках с интенсивным охлаждением, чтобы избежать перегрева и отпуска закаленной стали.

Плоский торец позволяет равномерно распределить давление по опорной площадке, что критично для высокоточных механизмов и клапанов, где малейшее отклонение оси пружины может привести к потере герметичности или ускоренному износу сопряженных деталей.

Диаметр используемой проволоки - определяющий фактор грузоподъемности и жесткости конической пружины. В инженерных расчетах жесткость зависит от диаметра проволоки в четвертой степени, что означает существенное изменение характеристик при отклонении даже на 0,1 мм.

При изготовлении пружин из тонкой проволоки до 2 мм достигается высокая чувствительность механизма к малым нагрузкам. Более толстая проволока, свыше 5 мм, применяется в тяжелом машиностроении, где требуются усилия в сотни и тысячи ньютонов.

Важно учитывать, что при навивке на малые радиусы в вершине конуса в металле возникают значительные напряжения изгиба. Поэтому для пружин с крутым углом конуса выбирают стали с повышенной пластичностью и строгим контролем отсутствия поверхностных дефектов.

Использование проволоки оптимального сечения позволяет добиться требуемого рабочего хода при минимальном весе изделия.

Термическая обработка превращает стальную деталь в упругий элемент. После навивки конические пружины проходят процедуру закалки и последующего отпуска.

Закалка при температуре около +850–900 градусов в масляной среде обеспечивает максимальную твердость структуры. Но в таком состоянии сталь хрупкая, поэтому обязателен отпуск при температуре +350–450 градусов. Этот процесс снимает внутренние напряжения и придает металлу необходимую вязкость.

Для конических пружин особо важна равномерность нагрева по всему объему, так как разная толщина витков в проекции может привести к неравномерному остыванию и деформации конуса. После термообработки твердость пружины должна составлять 40–50 единиц по Роквеллу.

Правильно проведенный цикл термического упрочнения гарантирует, что пружина не «сядет» под нагрузкой и не лопнет при резком срабатывании механизма.

В двигателях внутреннего сгорания конические пружины применяются для возврата клапанов в закрытое положение. Использование конусной формы вместо цилиндрической позволяет решить проблему паразитных резонансных колебаний на высоких оборотах.

Благодаря переменному диаметру витков коническая пружина не имеет единой частоты резонанса, что предотвращает эффект «зависания» клапана. Кроме того, меньшая масса верхней части конуса снижает инерционные нагрузки на механизм газораспределения, позволяя двигателю стабильно работать на скоростях свыше 6000 оборотов в минуту.

При изготовлении клапанных пружин используются высококачественные хром-кремнистые стали, проходящие обязательную процедуру дробеструйного упрочнения. Это позволяет увеличить усталостную прочность металла и гарантировать безотказную работу узла в течение сотен миллионов циклов при постоянном воздействии высоких температур и агрессивной масляной среды.

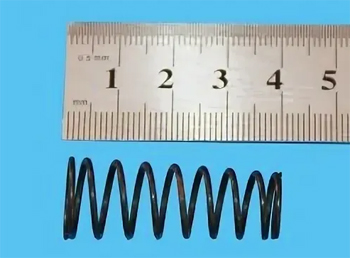

Контроль качества конических пружин включает проверку нескольких параметров: большого и малого диаметров, высоты в свободном состоянии и шага навивки. Для замера диаметров используются цифровые штангенциркули и микрометры, а для проверки общей формы - профильные шаблоны или проекторы. Особое внимание уделяется контролю соосности: вершина конуса не должна иметь отклонений от центральной оси основания более чем на 2–3% от высоты.

Важный этап - силовые испытания на специальных стендах, где измеряется усилие пружины при сжатии до заданной высоты. Любое отклонение силы более чем на 10% свидетельствует о браке материала или нарушении режима термообработки.

Каждый заказанный лот сопровождается паспортом качества, в котором зафиксированы результаты замеров и подтверждено соответствие изделия требованиям государственного стандарта или индивидуального чертежа.

Для защиты стальных конических пружин от ржавчины без изменения их геометрических размеров применяют методы химического оксидирования и фосфатирования.

Оксидирование создает на поверхности металла тончайшую пленку оксида железа темного цвета, которая при последующем промасливании надежно блокирует доступ кислорода и влаги. Фосфатирование формирует пористый слой солей фосфора, который не только защищает от коррозии, но и служит отличной основой для удержания смазки или нанесения лака.

Плюс этих методов в отсутствии водородного охрупчивания, которое часто возникает при гальваническом цинковании. Это крайне важно для пружин из высокоуглеродистых сталей, работающих под большой нагрузкой. Химические покрытия не отслаиваются при деформации витков, обеспечивая долговечность инструмента в условиях умеренной влажности и воздействия масел, что делает их стандартом для промышленного оборудования.

Цилиндрические пружины при сжатии на большую величину склонны к выпучиванию в сторону, что требует установки направляющего стержня. А вот конические обладают естественной геометрической устойчивостью. Центр тяжести такой конструкции смещен к широкому основанию, а переменный диаметр витков создает эффект самоцентрирования.

При изготовлении пружин с большим углом наклона образующей линии достигается максимальная сопротивляемость боковому изгибу. Это позволяет использовать конические пружины в открытых узлах, где установка дополнительных направляющих невозможна или нежелательна из-за риска заклинивания при попадании грязи.

Такая особенность делает их идеальным выбором для подрессоривания сидений спецтехники, вибрационных опор промышленных установок и различных буферных устройств, где надежность срабатывания должна быть гарантирована в любых эксплуатационных условиях.

Для достижения максимальной грузоподъемности при минимальных габаритах конические пружины могут изготавливаться из проволоки прямоугольного или квадратного сечения. Использование такого проката позволяет увеличить площадь контакта между витками и существенно повысить жесткость изделия по сравнению с круглой проволокой того же диаметра.

Техническая сложность изготовления заключается в необходимости контроля положения грани проволоки в процессе навивки, чтобы исключить её перекручивание. Пружины прямоугольного сечения способны накапливать значительно больше энергии деформации, что востребовано в мощных зажимных механизмах и штамповой оснастке. При их производстве требуется применение усиленных навивочных станков и специального инструмента.

Несмотря на более высокую стоимость, такие пружины позволяют создавать сверхкомпактные узлы, способные выдерживать колоссальные статические нагрузки без необратимой просадки металла.

Шаг навивки определяет характер изменения жесткости конической пружины в процессе сжатия. При изготовлении изделий с постоянным шагом переход жесткости происходит плавно, так как витки последовательно ложатся друг в друга. Если же применить переменный шаг, можно добиться специфической нелинейной характеристики, адаптированной под конкретный механизм. Например, начальный ход пружины может быть очень мягким для гашения микровибраций, а финальная стадия сжатия - максимально жесткой для предотвращения удара.

При производстве таких пружин на станках с числовым программным управлением шаг контролируется с точностью до 0,05 мм. Правильно рассчитанный шаг исключает преждевременное соприкосновение соседних витков, что предотвращает появление шума и износа металла в процессе работы. Это особенно важно для мебельной фурнитуры и бытовой техники, где ценится бесшумность и комфорт эксплуатации.
