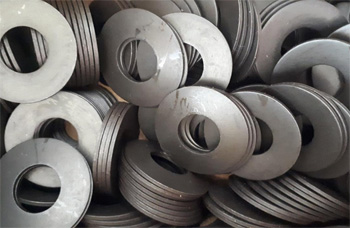

Производство тарельчатых пружин

Главное техническое преимущество тарельчатой пружины заключается в её способности развивать колоссальные усилия при минимальном рабочем ходе и крайне компактных габаритах.

В отличие от цилиндрических винтовых пружин, где жесткость является линейной величиной, тарельчатые изделия позволяют получать специфические силовые характеристики в зависимости от соотношения высоты конуса к толщине диска. Это свойство незаменимо в узлах, где требуется создать мощный предварительный натяг в ограниченном пространстве, например, в предохранительных клапанах, тормозных механизмах или зажимных патронах станков.

Кроме того, тарельчатые пружины обладают высокой живучестью: при поломке одного диска в пакете система продолжает функционировать, сохраняя большую часть своего усилия. Высокая жесткость и малая инерционность позволяют использовать их в механизмах, подверженных резким ударным нагрузкам, где обычная проволочная пружина мгновенно разрушилась бы из-за резонансных колебаний витков.

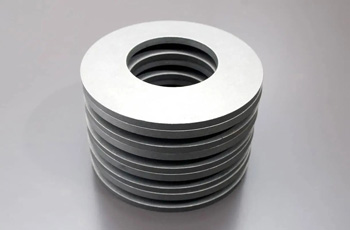

Возможность комбинирования отдельных дисков в пакеты - уникальная особенность тарельчатых пружин, позволяющая гибко настраивать параметры узла. Существуют два основных способа сборки. При последовательном соединении пружины устанавливают кромка к кромке (разнонаправленно). В этом случае общее усилие пакета равно усилия одной пружины, но величина рабочего хода увеличивается пропорционально количеству дисков.

При параллельном соединении пружины вкладываются одна в другую (однонаправленно). Такая схема позволяет многократно увеличить общее усилие при неизменном рабочем ходе одного диска. Также широко применяется комбинированная схема сборки, объединяющая оба метода.

При проектировании пакета важно учитывать возникающее междисковое трение, которое создает эффект гистерезиса, замедляя срабатывание системы. Для стабильной работы пакета обязательно использование направляющего стержня или стакана, центрирующих диски относительно оси нагрузки.

Сталь марки 60С2А - основной конструкционный материал для тарельчатых пружин благодаря высокому пределу упругости и отличной сопротивляемости релаксации напряжений. Кремний, входящий в состав сплава, значительно повышает прокаливаемость металла, что позволяет добиться однородной твердости по всему сечению диска. Это важно для тарельчатых пружин, так как в них при нагружении возникают сложные напряжения изгиба, достигающие пиковых значений на кромках.

После правильно проведенной термической обработки детали из этой стали приобретают требуемую твердость в диапазоне от 42 до 52 единиц по шкале Роквелла. Сталь 60С2А сохраняет стабильность своих характеристик в широком температурном диапазоне, что позволяет использовать пружины в тяжелом машиностроении и строительстве.

При изготовлении особо ответственных изделий из этой марки стали обязательным является контроль отсутствия поверхностного обезуглероживания, которое может снизить предел выносливости металла на 30 или 40 процентов.

Классификация тарельчатых пружин на группы определяет метод их изготовления и допустимые отклонения силовых характеристик.

К 1-й группе относятся изделия толщиной менее 1,25 мм, которые производятся методом холодной штамповки из листового проката без последующей механической обработки поверхностей. 2-я группа включает пружины толщиной от 1,25 до 6 мм. Они также штампуются, но требуют более точного контроля геометрии кромок. К 3-й группе относятся массивные пружины толщиной свыше 6 мм. Технология их производства обязательно включает механическую обработку всех поверхностей, включая торцевые опорные плоскости.

Пружины 3-й группы характеризуются наименьшими допусками на нагрузку (всего 5%) и обеспечивают максимальную точность работы механизма. Выбор группы точности напрямую влияет на себестоимость производства и долговечность узла: использование обработанных пружин 3-й группы в высоконагруженных системах снижает риск перекоса пакета и предотвращает преждевременное выкрашивание кромок.

Для пружин толщиной более 1 мм (особенно для 3-й группы точности) государственные стандарты предписывают изготовление опорных плоскостей на внутренних и наружных кромках. Эти площадки представляют собой небольшие горизонтальные участки, параллельные основанию пружины.

Наличие таких плоскостей существенно увеличивает площадь контакта пружины с опорными деталями или соседними дисками в пакете. Это техническое решение позволяет снизить удельное давление на металл в точках соприкосновения и предотвратить его пластическую деформацию (смятие). Опорные плоскости также обеспечивают более стабильную центровку пружины на валу и исключают её «рыскание» под нагрузкой.

При расчете пружин с опорными площадками инженеры учитывают уменьшение расчетного плеча силы, что ведет к некоторому росту жесткости. Качественная шлифовка этих поверхностей при производстве гарантирует отсутствие задиров и плавность работы пакета в течение всего срока службы оборудования.

Термическая обработка - определяющий этап в формировании ресурсных характеристик тарельчатой пружины. Процесс включает закалку при температурах около +850 градусов и последующий отпуск.

Особое значение для тарельчатых моделей имеет процедура технологического заневоливания (обжатия). Сразу после закалки пружину сжимают до плоского состояния и выдерживают в течение 24 часов или подвергают многократному циклическому нагружению.

Цель этой операции - вызвать в металле преднамеренную пластическую деформацию в зонах максимальных напряжений. Это создает во внутренних слоях стали остаточные напряжения обратного знака, которые при эксплуатации будут компенсировать рабочую нагрузку.

Пружины, прошедшие заневоливание на заводе, практически не подвержены «осадке» и сохраняют свою свободную высоту на протяжении 10 и более лет. Нарушение режима этой процедуры приведет к потере 15 или 20% усилия уже в первые дни работы пружины в реальном механизме.

Защита от коррозии для тарельчатых пружин имеет не только декоративное, но и важное конструктивное значение. Появление ржавчины на кромках диска создает концентраторы напряжений, которые в условиях высоких нагрузок становятся очагами хрупкого разрушения.

Химическое оксидирование (воронение) создает на металле тонкую оксидную пленку, которая после промасливания надежно защищает сталь в условиях складского хранения и работы в масляной среде. Фосфатирование формирует пористый слой, который великолепно удерживает смазочные материалы и предотвращает заклинивание дисков в пакете из-за сухого трения.

В отличие от гальванического цинкования эти методы полностью исключают риск водородного охрупчивания стали, что критично для деталей с твердостью выше 45 единиц по шкале Роквелла. Использование химических покрытий позволяет продлить ресурс пружин, эксплуатирующихся в условиях повышенной влажности на открытых строительных площадках или в карьерной технике.

Внутреннее трение между дисками вызывает такой эффект, как гистерезис: разницу в силе пружины при её нагружении и разгрузке. При изготовлении пакетов тарельчатых пружин минимизация этого явления становится важной инженерной задачей.

Решающую роль здесь играет шероховатость рабочих поверхностей и кромок. Чем выше класс чистоты обработки (шлифовки), тем ниже коэффициент трения и тем стабильнее работает система. В прецизионных механизмах параметр шероховатости не должен превышать 0,8 микрометра.

При грубой обработке выступы металла на соседних дисках могут цепляться друг за друга, вызывая скачкообразное изменение усилия. Это приводит к перегреву пружин при высокой частоте срабатывания и может вызвать заклинивание всего пакета.

Профессиональное производство тарельчатых пружин включает обязательную шлифовку торцов и кромок для обеспечения плавности хода и точности передачи силового импульса.

В условиях экстремально агрессивных сред или при требованиях к немагнитности (например, в химических реакторах или медицинском оборудовании) заказывают производство пружин из специальных сплавов. Нержавеющая сталь марки 12Х18Н10Т обладает отличной коррозионной стойкостью, но имеет более низкий предел упругости по сравнению с углеродистыми сталями, что требует пересчета геометрии диска.

Еще более востребованный материал - бериллиевая бронза, которая сочетает в себе высокую электропроводность и отличные пружинные свойства. Бронзовые тарельчатые пружины не создают искр при ударе, что делает их незаменимыми для нефтегазового оборудования. При изготовлении таких изделий используются специфические режимы термического старения для достижения требуемой жесткости.

Несмотря на высокую стоимость сырья, применение нержавеющих или цветных сплавов окупается за счет возможности эксплуатации пружин в течение 20 или 30 лет без потери функциональности под воздействием кислот или солей.

Основная причина поломки тарельчатых пружин - накопленная усталость металла, усугубленная дефектами производства. К ним относятся глубокие риски от штамповочного инструмента, наличие заусенцев на внутренних кромках и неоднородность структуры после закалки. Технически излом чаще всего происходит радиально - от центрального отверстия к внешнему краю.

Другой опасный фактор - превышение допустимой деформации: если пружина регулярно сжимается «в плоскость», в металле возникают напряжения, превышающие предел текучести. Также критичен перекос направляющего стержня, вызывающий неравномерное распределение давления по окружности.

При изготовлении инструмента производители проводят многоступенчатый контроль качества, включая магнитную дефектоскопию, для выявления скрытых трещин. Соблюдение правил монтажа и исключение работы пружин в зоне запредельных нагрузок позволяют гарантировать безотказную работу узла в течение миллионов циклов нагружения.
