Изготовление пружин

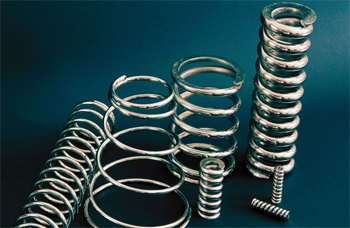

Выбор материала для изготовления пружин напрямую зависит от требуемых силовых характеристик и условий эксплуатации. Основу современного пружинного производства составляют высокоуглеродистые и легированные стали с высоким пределом упругости.

Наиболее востребованная марка - сталь 65Г, которая отличается хорошей износостойкостью и доступной ценой. Для ответственных узлов, работающих в условиях высоких динамических нагрузок, применяют кремнистые и хромованадиевые стали, такие как 60С2А или 51ХФА. Эти сплавы обладают повышенной релаксационной стойкостью, что позволяет пружине сохранять свои геометрические параметры даже после миллионов циклов сжатия. При производстве пружин для агрессивных сред используют нержавеющие стали типа 12Х18Н10Т.

Выбор правильного химического состава металла гарантирует, что деталь не накопит усталостные напряжения и не разрушится в процессе работы механизма.

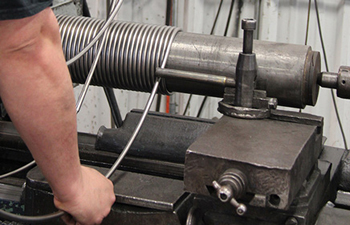

Метод формирования витков выбирают исходя из диаметра проволоки или прутка. Холодная навивка применяется для изготовления пружин из проволоки диаметром до 16 миллиметров. В этом случае используется предварительно закаленный и отпущенный материал, а процесс формообразования происходит на автоматических станках при комнатной температуре.

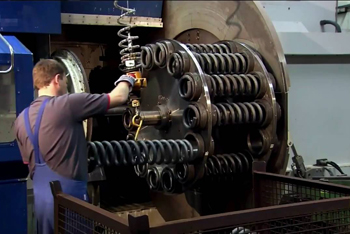

Если диаметр прутка превышает 16 миллиметров, металл теряет необходимую пластичность и требуется технология горячей навивки. Пруток нагревается в печи до температуры около +900 градусов, после чего наматывается на оправку.

Горячая навивка позволяет работать с массивными заготовками, диаметр которых может достигать 50 или 80 мм. После горячего формования пружина в обязательном порядке проходит полный цикл термической обработки, включая закалку в масле и отпуск, чтобы восстановить упругие свойства стали и снять внутренние напряжения.

Термическая обработка определяет финальные механические свойства пружины и её способность сопротивляться пластической деформации. После навивки в металле остаются значительные внутренние напряжения, которые могут привести к самопроизвольному изменению размеров детали или к её поломке.

Для пружин холодной навивки обязателен низкотемпературный отпуск при температуре от 250 до 350 градусов, который стабилизирует структуру стали. Для изделий горячей навивки проводится полная закалка с последующим средним отпуском.

Правильно проведенный режим нагрева и охлаждения позволяет добиться трооститной структуры металла, обеспечивающей идеальный баланс между твердостью и вязкостью. Ошибка в температуре всего на 20 или 30 градусов может сделать пружину либо слишком хрупкой, либо избыточно мягкой.

Контроль твердости после термической обработки является обязательным этапом проверки качества каждой партии.

Дробеструйная обработка - метод поверхностного упрочнения, который позволяет увеличить срок службы пружины в 3 или 4 раза. Суть процесса заключается в обстреле поверхности металла потоком стальной или чугунной дроби под высоким давлением.

Удары дроби создают в поверхностном слое стали полезные напряжения сжатия и наклеп. Это очень важно, так как большинство разрушений пружин начинается с микроскопических трещин на поверхности под действием растягивающих напряжений. Дробеструйная обработка «залечивает» мелкие дефекты и препятствует зарождению усталостных трещин. Этот метод является обязательным при изготовлении пружин для автомобильных подвесок, клапанов двигателей и других высоконагруженных узлов.

После упрочнения пружина способна выдерживать значительно большее количество циклов нагружения без потери жесткости, что существенно повышает общую надежность оборудования.

Проектирование пружины базируется на законе Гука и расчете геометрических параметров витков. Основные показатели - диаметр проволоки, средний диаметр навивки и количество активных витков.

Жесткость пружины прямо пропорциональна четвертой степени диаметра проволоки и обратно пропорциональна числу витков и кубу диаметра навивки. Малейшее отклонение в толщине материала на 0,1 миллиметра может изменить силу пружины на 10 или 15 процентов. При расчете также учитывается модуль сдвига материала, который меняется в зависимости от марки стали и температуры эксплуатации.

Инженеры используют специализированное программное обеспечение для моделирования поведения детали под нагрузкой, чтобы исключить возможность соприкосновения витков при максимальном сжатии. Правильный расчет гарантирует, что пружина обеспечит требуемое усилие в заданном рабочем диапазоне, исключая перегрузку сопряженных деталей механизма.

Для предотвращения коррозии и сохранения функциональности в условиях влажности пружины подвергают финишной обработке. Гальваническое цинкование - классический метод, обеспечивающий электрохимическую защиту стали. Но при цинковании существует риск водородного охрупчивания металла, поэтому после процедуры пружины должны проходить дополнительный обезводороживающий отжиг.

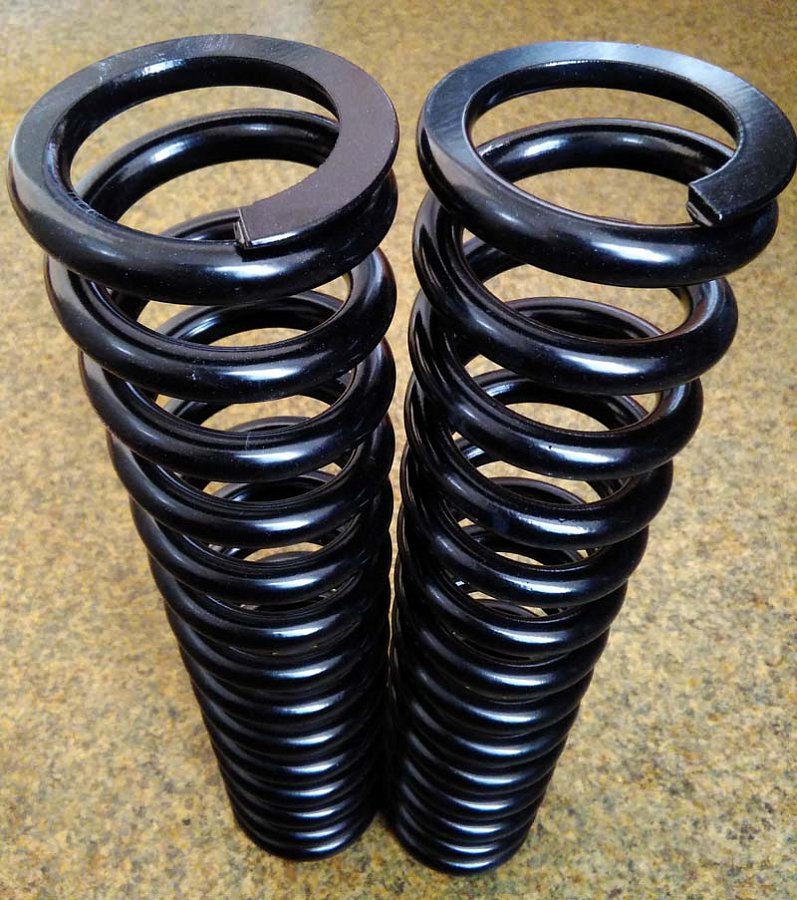

Порошковое полимерное окрашивание создает на поверхности прочную и эластичную пленку, которая не трескается при деформации витков и надежно защищает металл от воздействия солей и химикатов. Также применяются методы химического фосфатирования и промасливания, которые создают тонкий защитный слой, не меняющий размеры детали.

Выбор покрытия зависит от среды эксплуатации: для внутренних узлов станков достаточно легкого антикоррозийного лака, а для пружин, работающих под днищем автомобиля, требуется многослойная полимерная защита.

Производство пружин на заказ часто требует восстановления деталей по предоставленному образцу, у которого могли быть утрачены исходные характеристики. В этом случае инженеры проводят обратный инжиниринг: измеряют геометрические параметры, определяют химический состав стали и рассчитывают первоначальную жесткость с учетом износа и просадки.

Важная задача - определение количества полных и рабочих витков, а также типа заделки концов. Изготовление по эскизу подразумевает создание полноценного рабочего чертежа с указанием допусков и требований к термической обработке. Современное оборудование с числовым программным управлением позволяет быстро перенастроить станки для выпуска даже одной уникальной пружины.

Индивидуальный подход незаменим при ремонте редкой импортной техники или создании прототипов новых устройств, где стандартные пружины из каталогов не подходят по габаритам или силовым характеристикам.

Система контроля качества в пружинном производстве включает проверку геометрических размеров и силовых параметров. Каждое изделие или выборочная партия измеряется на специальных контрольно-измерительных стендах, которые фиксируют усилие пружины при заданной деформации. Эти данные заносятся в диаграмму нагружения, которая должна соответствовать техническому заданию.

Кроме силовых тестов пружины проходят проверку на остаточную деформацию: деталь сжимают до соприкосновения витков и удерживают в течение определенного времени, после чего измеряют её свободную высоту. Если высота уменьшилась более чем на установленный допуск, партия признается браком из-за некачественной термообработки.

Также проводятся циклические испытания на усталостную выносливость, где пружина совершает десятки тысяч колебаний под нагрузкой, что позволяет гарантировать её надежность в реальных условиях эксплуатации.

Для обеспечения устойчивости и правильной передачи усилия пружины сжатия часто изготавливают с поджатыми и шлифованными концами. Поджатие означает, что крайние витки с обоих торцов навиваются с минимальным шагом и плотно прилегают к соседним рабочим виткам.

После этого торцы шлифуются на плоскошлифовальных станках так, чтобы опорная поверхность была строго перпендикулярна оси пружины. Это необходимо для того, чтобы при нагружении сила распределялась равномерно по всей окружности опоры, исключая перекос пружины и возникновение боковых сил.

Отсутствие шлифовки торцов на пружинах длиной более 20 или 30 миллиметров приводит к их изгибу при сжатии, что вызывает задевание за стенки корпуса или вал. Качественная обработка торцов является признаком профессионального изготовления и обязательным требованием для всех пружин, работающих в ответственных механизмах и приборах.

Когда от пружины требуются высокая электропроводность, немагнитность или работа в экстремально агрессивных химических средах, используют цветные сплавы.

Бронзы различных марок, например, бериллиевая, обладают отличными пружинными свойствами и высокой коррозионной стойкостью, что делает их незаменимыми в электротехнике и приборостроении. Пружины из бронзы не создают искр при ударе, что критично для нефтегазового оборудования.

Для работы при температурах свыше 400 или 500 градусов применяют никелевые сплавы и жаропрочные материалы. Такие изделия не теряют упругость даже при красном калении металла.

Несмотря на высокую стоимость сырья, использование специальных сплавов оправдано в авиационной, космической и химической промышленности, где обычные стали мгновенно теряют свои свойства или разрушаются под воздействием внешних факторов.

Массовое производство пружин базируется на использовании многофункциональных навивочных центров с числовым программным управлением. Современные автоматы способны подавать проволоку, производить навивку, формировать зацепы любой сложности и отрубать готовое изделие в автоматическом режиме со скоростью до нескольких десятков штук в минуту.

Использование электроники позволяет контролировать шаг навивки и диаметр каждого витка с точностью до 0,01 миллиметра. Датчики контроля усилия в реальном времени отслеживают качество проволоки и автоматически корректируют параметры навивки при изменении свойств металла. Это сводит к минимуму человеческий фактор и практически исключает появление брака в больших партиях.

Автоматизация позволяет выпускать пружины сложной пространственной формы, изготовление которых вручную потребовало бы сложной оснастки и огромных временных затрат.
