Изготовление фрез

Для производства стандартного режущего инструмента наиболее востребована быстрорежущая сталь марки Р6М5. Этот сплав содержит вольфрам и молибден, что обеспечивает идеальный баланс между твердостью и вязкостью. Фрезы из такой стали способны сохранять режущие свойства при нагреве кромок до 600 градусов Цельсия. Это позволяет работать на высоких скоростях резания.

Для обработки более твердых материалов или нержавеющих сталей рекомендуется выбирать марку Р6М5К5 с добавлением кобальта. Кобальт существенно повышает красностойкость и износостойкость инструмента, позволяя увеличить производительность оборудования.

В бюджетном сегменте для работы по мягким металлам или древесине могут применяться легированные стали типа 9ХС, однако они имеют жесткие ограничения по температуре нагрева.

При заказе фрез важно учитывать твердость обрабатываемой заготовки, так как от этого зависит долговечность лезвий и риск их выкрашивания в процессе работы.

Твердосплавные фрезы изготавливают методом порошковой металлургии на основе карбидов вольфрама и титана с кобальтовой связкой. Главное преимущество такого инструмента в его экстремальной твердости, которая достигает 90 единиц по шкале Роквелла. Это позволяет производить фрезерование закаленных сталей, титановых сплавов и композитов на скоростях, в 5 или 10 раз превышающих возможности стали Р6М5.

Твердый сплав обладает колоссальной теплостойкостью и не теряет прочности даже при температуре +800 градусов Цельсия. Благодаря высокой жесткости твердосплавные фрезы обеспечивают превосходную чистоту поверхности и точность размеров. Однако такие изделия более хрупки и чувствительны к вибрациям станка. При изготовлении фрез из твердого сплава используется алмазное шлифование, так как обычные абразивы не могут обработать такой металл.

Использование твердосплавного инструмента существенно сокращает время производственного цикла, несмотря на более высокую стоимость изготовления.

Процесс термической обработки начинается с закалки в соляных ваннах или вакуумных печах при температурах свыше +1200 градусов Цельсия. Это необходимо для полного растворения легирующих элементов в матрице металла.

После резкого охлаждения сталь становится предельно твердой, но очень хрупкой. Для снятия внутренних напряжений и повышения вязкости применяется процедура многократного (обычно двукратного или трехкратного) отпуска при температуре около +550 градусов. В ходе отпуска происходит превращение остаточного аустенита в мартенсит, что стабилизирует геометрические размеры инструмента.

При изготовлении фрез нарушение температурного режима даже на 10 градусов может привести к потере режущих свойств или появлению микротрещин. Правильно проведенный цикл термообработки гарантирует, что фреза выдержит расчетные динамические нагрузки без поломок и преждевременного затупления.

Инструмент для современного автоматизированного оборудования должен обладать идеальной геометрией и высокой точностью балансировки. При изготовлении фрез для станков с программным управлением допуски на диаметр режущей части и биение хвостовика не превышают 0,01 миллиметра. Это критично для высокоскоростной обработки, где любая неточность приводит к резонансу и повреждению шпинделя.

Хвостовики таких фрез выполняются с высокой чистотой шлифовки для обеспечения надежного зажима в цанговых или гидропатронах. Часто при проектировании закладывается специфическая форма стружечных канавок с переменным углом наклона спирали. Это позволяет эффективно удалять стружку из зоны резания при глубоком фрезеровании и снижает уровень вибраций.

Производство такого инструмента осуществляется исключительно на пятикоординатных шлифовальных центрах, что гарантирует полную идентичность всех фрез в партии и стабильность результатов обработки на производстве заказчика.

Азотирование - метод химико-термического упрочнения, при котором поверхность готовой фрезы насыщается азотом в специальной газовой среде. Это позволяет создать сверхтвердый слой глубиной до 0,05 миллиметра.

Технический смысл азотирования не только в повышении твердости, но и в существенном снижении коэффициента трения. Гладкий азотированный слой препятствует налипанию микрочастиц обрабатываемого металла на режущие кромки, что особенно важно при работе с вязкими материалами, такими как алюминий или медь. Обработанная таким образом фреза меньше греется и дольше сохраняет остроту.

При изготовлении инструмента высокого класса азотирование проводится после финальной шлифовки, так как оно практически не меняет размеры изделия. Данная технология позволяет увеличить ресурс фрезы в два или три раза, обеспечивая стабильную чистоту обработки деталей в течение всей рабочей смены без перенастройки оборудования.

Сферические фрезы незаменимы при изготовлении пресс-форм, штампов и деталей со сложными криволинейными поверхностями в 3D-пространстве. Техническая сложность их выпуска заключается в формировании идеальной полусферы на торце инструмента. При этом режущая кромка должна плавно переходить из торцевой зоны в боковую спираль без ступенек и отклонений радиуса.

При производстве точность профиля сферы контролируется с помощью оптических измерительных систем. Особенность работы таких фрез - изменение скорости резания от периферии к центру сферы: в самой нижней точке скорость равна нулю, что требует специфической заточки для обеспечения врезания.

При изготовлении сферических фрез из твердых сплавов часто применяется дополнительная полировка канавок для улучшения схода стружки. Использование качественного сферического инструмента позволяет получать поверхности, не требующие последующей ручной доводки, что радикально ускоряет выпуск сложной оснастки.

В условиях дефицита оригинальных запчастей для зарубежного оборудования востребована услуга изготовления полных аналогов фрез. Процесс начинается с реверсивного инжиниринга: специалисты проводят спектральный анализ металла оригинала для определения точного химического состава и измеряют геометрию на координатных машинах. На основе полученных данных создается цифровая модель, учитывающая углы заточки, количество зубьев и профиль канавок.

При необходимости конструкция дорабатывается под конкретные задачи заказчика. Например, марка стали заменяется на более подходящую для определенных условий.

Использование отечественного высококачественного сырья и современных шлифовальных центров позволяет получать фрезы, которые по ресурсу и точности не уступают продукции ведущих мировых брендов. Это обеспечивает полную независимость предприятия от импортных поставок и позволяет оперативно восполнять запас расходных материалов для бесперебойной работы цехов.

Фрезы по дереву работают на значительно более высоких скоростях вращения, достигающих 18 000 и более оборотов в минуту, что накладывает особые требования к их конструкции. Для обработки твердых пород, таких как дуб или бук, при изготовлении инструмента используются твердосплавные пластины марки ВК8 или их аналоги. Твердый сплав припаивается к стальному корпусу токами высокой частоты с использованием серебряного припоя.

Геометрия древорежущей фрезы отличается увеличенными передними углами для обеспечения легкого среза волокон без подрывов. При производстве таких фрез обязательным этапом становится динамическая балансировка, так как малейший дисбаланс на высоких оборотах приведет к биению и порче заготовки.

Качественная фреза по дереву должна иметь зеркально отполированную переднюю грань. Это исключает налипание смолы и перегрев инструмента, гарантируя безупречное качество столярных соединений и профильных поверхностей.

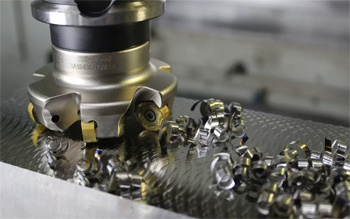

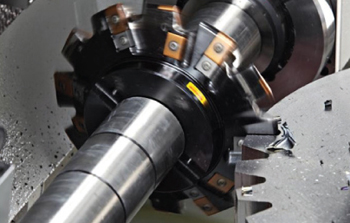

Сборные конструкции представляют собой стальной корпус с посадочными местами, в которые винтами закрепляют сменные режущие элементы из твердого сплава или керамики. Их главное техническое преимущество в экономичности: при износе или сколе кромки заменяется только недорогая пластина, а массивный корпус служит годами.

При изготовлении корпусов сборных фрез применяется высокопрочная сталь 40Х с последующей закалкой, что обеспечивает жесткость и устойчивость к вибрациям. Конструкция позволяет в одном инструменте комбинировать различные типы пластин для черновой или чистовой обработки. Современные системы крепления гарантируют точность позиционирования пластины в пределах 0,02 мм.

Сборные фрезы незаменимы при обработке больших плоскостей и пазов, так как позволяют работать с огромными подачами. Это идеальное решение для тяжелого машиностроения, значительно снижающее затраты на переточку и складское хранение цельного инструмента.

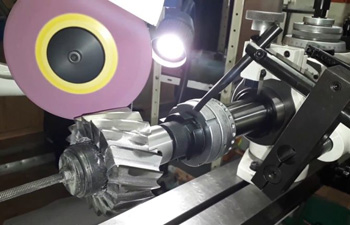

Профессиональная заточка фрез - сложный процесс восстановления режущих свойств без изменения проектных углов и диаметров. Работа выполняется на прецизионных заточных станках по передней поверхности зуба. Основное требование - использование интенсивного охлаждения в зоне контакта абразива с металлом.

При «сухой» заточке неизбежен локальный перегрев, который вызывает отпуск стали и резкое падение твердости кромки. Визуально это проявляется в виде цветов побежалости (синевы), после чего инструмент затупляется в первые минуты работы. Для заточки быстрорежущих сталей применяют круги из эльбора, а для твердых сплавов - только алмазные круги на органической связке. После шлифовки обязательна операция доводки (полировки) кромок для удаления микроскопических заусенцев.

Качественная заточка в заводских условиях позволяет восстановить ресурс фрезы до 90% от первоначального уровня, существенно экономя бюджет предприятия на закупку нового инструмента.

Применение тонкопленочных покрытий, таких как нитрид титана или нитрид титана-алюминия, - эффективный способ повышения ресурса фрезы в несколько раз. Покрытие наносится в вакуумных установках и имеет толщину всего от 2 до 5 микрометров. Этот слой обладает микротвердостью, значительно превышающей твердость самой стали, и служит термическим барьером.

Покрытие защищает металл от окисления и адгезионного износа, снижая трение при сходе стружки. При изготовлении фрез высокого класса часто используют многослойные покрытия, адаптированные под конкретные задачи: например, покрытия с содержанием кремния для обработки сверхтвердых материалов. Несмотря на то, что после первой заточки покрытие на режущей кромке исчезает, оно сохраняется в стружечных канавках, продолжая облегчать отвод тепла.

Использование защищенного инструмента позволяет работать на повышенных режимах резания, увеличивая общую производительность станочного парка.

Хвостовик фрезы - связующее звено между инструментом и оборудованием. При изготовлении фрез этому элементу уделяется не меньше внимания, чем режущей части. Он должен иметь идеальную цилиндричность и минимальное отклонение диаметра (обычно по квалитету H6).

Если хвостовик выполнен с погрешностью, при зажиме в патроне возникает биение режущей части. Даже биение в 0,05 мм при 10 000 оборотах в минуту создает огромные центробежные силы, которые разрушают прецизионные подшипники шпинделя станка. Кроме того, неравномерная нагрузка на зубья фрезы из-за биения ведет к их ускоренному износу и поломке. Качественный хвостовик проходит процедуру тонкого шлифования и проверки на соосность с рабочей частью.

Соблюдение этих параметров гарантирует плавную работу оборудования, отсутствие вибраций и высокую точность обработки деталей, предохраняя дорогостоящие узлы станка от преждевременного износа.
