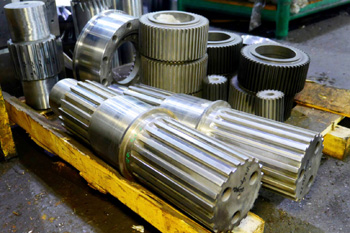

Изготовление шлицевых валов

Эвольвентные шлицы имеют профиль зуба, очерченный по кривой эвольвенты, что обеспечивает им повышенную прочность и долговечность. Главное достоинство такой формы - плавное увеличение толщины зуба к его основанию, благодаря чему значительно снижается концентрация внутренних напряжений в месте перехода к телу вала.

Эвольвентные соединения обладают свойством самоцентрирования под нагрузкой, что гарантирует равномерное распределение крутящего момента между всеми зубьями зацепления. Это позволяет передавать на 20–30% больше энергии при тех же габаритах по сравнению с прямобочными аналогами. Процесс их изготовления на зубофрезерных станках более технологичен, так как позволяет использовать стандартный инструмент для разных диаметров в рамках одного модуля.

Применение эвольвентных шлицев является приоритетным в высокооборотистых узлах трансмиссий и авиационных агрегатов, где требуется максимальная надежность и бесшумность работы.

Центрирование определяет, по каким поверхностям вал и втулка будут соприкасаться для обеспечения соосности. Существует три основных метода: по наружному диаметру, по внутреннему диаметру и по боковым поверхностям зубьев.

Центрирование по наружному диаметру (D) применяется для большинства общемашиностроительных узлов, так как оно технологически проще в исполнении и обеспечивает хорошую точность при использовании чистового шлифования вала. Центрирование по внутреннему диаметру (d) выбирают в случаях, когда втулка имеет высокую твердость и её отверстие невозможно обработать протяжкой, требуя шлифовки отверстия. Метод базирования по боковым граням (s) незаменим для тяжелонагруженных передач с частыми реверсами, так как он обеспечивает минимальные люфты и максимальную площадь контакта.

Выбор схемы центрирования обязательно фиксируется в чертеже, так как от этого зависят допуски на изготовление каждой из сопрягаемых деталей.

Холодное накатывание - высокопроизводительная альтернатива фрезерованию, при которой профиль шлица формируется методом пластической деформации без снятия стружки. Заготовка прокатывается между двумя плоскими или роликовыми рейками с соответствующим рельефом. Главный плюс технологии - сохранение целостности волокон металла, которые не перерезаются, а плавно огибают контур каждого зуба.

Это повышает прочность шлицев на излом и смятие в несколько раз. Кроме того, в процессе накатки происходит поверхностное упрочнение (наклеп), что увеличивает твердость и износостойкость граней. Метод обеспечивает высокую чистоту поверхности, сопоставимую со шлифованием, и позволяет экономить до 15% металла.

Накатка шлицев идеальна для производства полуосей и первичных валов в автомобилестроении, где требуется сочетание низкой себестоимости единицы изделия с высокими прочностными характеристиками.

Протягивание - самый быстрый и точный способом получения шлицевого отверстия во втулке. Инструмент (протяжка) представляет собой длинный стержень с множеством последовательно увеличивающихся режущих зубьев, который за один рабочий ход полностью формирует многогранный профиль. Этот метод гарантирует идеальную соосность шлицев относительно центрального отверстия и исключает влияние человеческого фактора на точность шага.

Главная сложность в высокой стоимости самого инструмента, который изготавливается индивидуально под конкретный типоразмер и допуск соединения. Протягивание экономически оправдано при серийности от нескольких десятков штук, так как время обработки одного отверстия составляет считанные секунды.

Использование качественного протяжного оборудования позволяет получать прецизионные втулки с шероховатостью Ra 0,8, полностью готовые к установке в механизмы без дополнительной слесарной доработки.

В отличие от шпоночного соединения, где нагрузка передается через один или два элемента, шлицевой вал распределяет крутящий момент одновременно через множество зубьев, равномерно расположенных по окружности. Это радикально снижает удельное давление на металл и предотвращает смятие кромок. Шлицы обеспечивают лучшую соосность вала и ступицы, что исключает биение при высоких скоростях вращения.

Важным преимуществом является возможность осевого перемещения детали вдоль вала (например, в коробках передач), что сложно реализовать с помощью шпонок. Шлицевые валы имеют большую жесткость на кручение при том же диаметре сечения. Переход от шпоночных соединений к шлицевым позволяет проектировать более компактные и мощные редукторы, что является обязательным стандартом в современном станкостроении и производстве строительной техники.

Поверхностная закалка токами высокой частоты (ТВЧ) позволяет упрочнить только рабочие грани шлицев, сохраняя сердцевину вала вязкой и устойчивой к ударным нагрузкам.

В процессе индукционного нагрева металл на поверхности зубьев прогревается до критической температуры и мгновенно охлаждается спрейером. В результате формируется твердый слой (52–58 HRC), обладающий высокой сопротивляемостью истиранию и контактной усталости. Глубина закалки строго контролируется и обычно составляет от 1,5 до 3 мм. Важно, чтобы закаленный слой равномерно огибал впадины шлицев, предотвращая появление зон концентрации напряжений.

Правильно проведенная термообработка ТВЧ исключает риск «выкрашивания» зубьев под нагрузкой и значительно продлевает жизнь узла в условиях плохой смазки. При заказе вала необходимо указывать зоны упрочнения на чертеже, чтобы технологи могли правильно подобрать мощность индуктора.

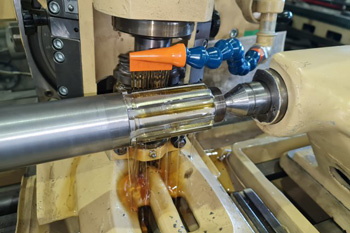

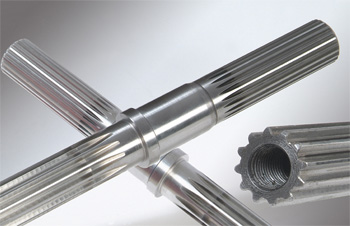

Шлифование - финальная обработка прецизионных шлицевых валов после их термического упрочнения. Операция проводится на шлицешлифовальных станках с использованием профильных абразивных или эльборовых кругов. В процессе обработки снимаются микроскопические припуски (0,1–0,3 мм), возникшие из-за температурных деформаций при закалке.

Процесс позволяет исправить погрешности шага и профиля зубьев, а также обеспечить требуемую точность центрирующих диаметров. Особое внимание уделяется чистоте поверхности боковых граней: шероховатость на уровне Ra 0,4 исключает появление задиров при работе узла. Современные станки с ЧПУ позволяют выполнять шлифовку по автоматическому циклу с правкой круга алмазным инструментом.

Применение финишного шлифования гарантирует легкую сборку соединения и плавность работы передачи без люфтов на протяжении всего срока службы механизма.

К наиболее распространенным производственным дефектам относятся отклонение шага шлицев, непараллельность зубьев оси вала и неудовлетворительная чистота поверхности. Ошибки в шаге ведут к тому, что нагрузку будет нести только один или два зуба из всего комплекта, что неизбежно закончится их поломкой.

Непараллельность вызывает перекос втулки и её заклинивание при попытке перемещения вдоль вала. Наличие глубоких рисок от фрезы в основании шлица создает очаги развития усталостных трещин. При использовании тупого инструмента на боковых поверхностях могут появиться «прижоги» и микротрещины, снижающие твердость упрочненного слоя.

Профессиональный контроль качества включает проверку по комплексным калибрам-кольцам, которые имитируют ответную деталь. Тщательная проверка геометрии каждого шлица исключает риск аварийного выхода из строя дорогостоящих узлов трансмиссии.

Изготовление длинномерных шлицевых валов (например, для мостовых кранов или бумагоделательных машин) требует станков с большой длиной станины и обязательного применения люнетов. Люнеты поддерживают вал в промежуточных точках, исключая его прогиб под собственным весом и действием сил резания.

При нарезании шлицев на длинных заготовках важно контролировать температурные расширения, так как локальный нагрев от фрезерования может привести к искривлению вала («поводке»). Процесс выполняется на пониженных подачах с использованием интенсивного охлаждения. Для сохранения соосности шлицевых участков на разных концах вала все операции проводятся за один установ или с использованием прецизионных систем позиционирования.

Точность прямолинейности оси длинного шлицевого вала является залогом отсутствия вибраций в приводе, что существенно снижает нагрузку на опорные подшипники и фундаменты оборудования.

Материал для производства шлицевого вала должен обладать высокой прочностью на скручивание и хорошей прокаливаемостью. Для большинства стандартных задач применяются качественные стали типа 40Х или 45. В узлах, работающих с экстремальными крутящими моментами (горнодобывающее оборудование, тяжелые редукторы), используют легированные стали 12ХН3А, 20ХГНМ или 30ХГСА.

Эти марки позволяют проводить цементацию - насыщение поверхности углеродом с последующей закалкой. Технология создает очень твердый поверхностный слой при сохранении эластичной и вязкой сердцевины, которая не лопается при ударных нагрузках. Использование сталей с добавлением никеля и молибдена повышает предел выносливости детали, предотвращая поломки от накопленной усталости металла. При выборе материала инженеры всегда анализируют паспортные данные проката, так как наличие внутренних дефектов в поковке недопустимо для изделий со шлицевым профилем.

Ремонт шлицевых валов - востребованная услуга при восстановлении импортной спецтехники и промышленного оборудования. Если износ граней не превышает допустимых пределов, работоспособность возвращают методом лазерной или плазменной наплавки износостойких порошковых материалов. Наплавка позволяет нарастить слой металла с минимальным термическим воздействием на основной вал, что исключает его деформацию.

После наплавки деталь устанавливают на фрезерный или шлифовальный станок для нарезания нового профиля в строгом соответствии с исходными размерами. Важно, чтобы твердость восстановленного слоя была не ниже заводской закалки. В ряде случаев, если диаметр позволяет, шлицевой участок протачивается полностью, после чего на него напрессовывается и приваривается новая шлицевая втулка.

Профессиональный ремонт позволяет сэкономить до 60–80% стоимости нового вала, возвращая узлу заводские характеристики.

Долбежный метод получения шлицев (на зубодолбежных станках) применяется в ситуациях, когда использование протяжки невозможно или экономически невыгодно. Это касается изготовления шлицев в «глухих» отверстиях, где инструмент не может пройти насквозь, или при производстве деталей с внутренними уступами. Долбяк совершает возвратно-поступательные движения, постепенно выбирая металл из пазов.

Этот способ становится основным при выполнении разовых и мелкосерийных заказов по индивидуальным чертежам, так как настройка станка под новый профиль не требует покупки дорогостоящей оснастки - достаточно универсального комплекта инструмента. Хотя долбление уступает протягиванию в производительности, оно обеспечивает высокую точность профиля и позволяет обрабатывать заготовки сложной формы.

Использование долбежной технологии на станках с ЧПУ дает возможность нарезать шлицы любой конфигурации, включая нестандартные углы и формы зубьев.

Финальная приемка шлицевых валов и втулок включает инструментальный замер геометрических параметров и функциональную проверку сопрягаемости. С помощью микрометров контролируются центрирующие диаметры (D и d), а толщина зуба измеряется зубомерами или по роликам.

Важнейший этап - проверка «комплексным калибром»: шлицевое кольцо или пробка должны свободно, но без люфта проходить по всей длине соединения. В этому случае подтверждаются отсутствие перекосов, правильность шага и профиля каждого шлица. Дополнительно может проводиться проверка на биение шлицевого участка относительно опорных шеек вала.

Использование современных координатно-измерительных машин позволяет получить полную 3D-модель нарезанного профиля и сравнить её с эталоном. Строгий технический контроль гарантирует, что вал и втулка будут идеально работать в паре, исключая заклинивание или ускоренный износ зацепления при эксплуатации.
