Закладные детали

Серия 1.400-15 - основной отраслевой стандарт, регламентирующий выпуск унифицированных стальных закладных изделий для железобетонных конструкций. В ее состав входят наиболее востребованные группы деталей, такие как МН (изделия для крепления коммуникаций и оборудования).

Главное преимущество использования серийных деталей в наличии готовых инженерных расчетов на несущую способность, вырыв и срез. Это избавляет проектировщиков от необходимости проводить индивидуальные вычисления для каждого узла. Изделия данной серии имеют четкую маркировку, определяющую габариты пластины и количество анкеров.

Применение стандартизированных элементов упрощает процесс технического контроля на стройплощадке и гарантирует надежность сопряжения элементов здания. Заводы-изготовители обычно поддерживают запас таких деталей на складах, что позволяет заказчикам оперативно получать необходимые комплектующие без ожидания долгого производственного цикла.

Выбор материала для закладных деталей напрямую зависит от расчетной температуры наружного воздуха в регионе строительства. Для районов с умеренным климатом, где температура не опускается ниже -40 градусов, стандартно использование углеродистой стали обыкновенного качества марки Ст3 (сп или пс) по ГОСТ 380-2005. Этот металл обладает отличной свариваемостью и достаточной прочностью.

Для северных территорий и объектов с повышенными требованиями к надежности применяют низколегированную сталь 09Г2С. Благодаря добавкам марганца и кремния этот сплав сохраняет вязкость и сопротивляется хрупкому разрушению даже при экстремальных морозах до -70 градусов.

Правильный подбор марки стали на этапе заказа гарантирует, что соединительный узел не лопнет под нагрузкой из-за температурного охрупчивания, обеспечивая целостность каркаса здания на протяжении всего срока его эксплуатации в любых широтах.

Закладные детали испытывают воздействие влаги как в процессе хранения, так и после монтажа, если их элементы остаются открытыми. Самым надежным методом долгосрочной защиты считается горячее цинкование готового изделия. Слой цинка создает электрохимический барьер, предотвращающий появление ржавчины на десятилетия.

Для менее ответственных конструкций или в случаях, когда деталь будет полностью скрыта последующей отделкой, применяют холодное цинкование (нанесение цинконаполненных составов) или обработку грунт-эмалями типа ГФ-021. Важно помнить, что бетон защищает сталь только внутри массива, поэтому все поверхности, выходящие наружу, должны быть тщательно окрашены или защищены гальваническим способом.

Тщательная антикоррозийная подготовка исключает риск ослабления соединительного узла и предотвращает появление неэстетичных рыжих подтеков на фасадах и внутренних стенах зданий.

Конструктивное исполнение закладной детали диктуется характером её взаимодействия с бетоном и другими элементами каркаса.

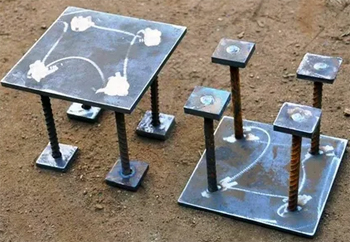

Открытая деталь состоит из одной стальной пластины с приваренными к ней анкерами. После заливки пластина оказывается заподлицо с поверхностью бетона, предоставляя площадку для приварки других металлоконструкций. Это самый распространенный тип изделий для крепления колонн и лестниц.

Закрытая закладная деталь имеет пластины с обеих сторон анкеров, которые буквально «прошивают» бетонный блок насквозь. Такая конструкция используется в массивных перекрытиях и фундаментах для передачи усилий между двумя плоскостями. Закрытые детали обеспечивают максимальную жесткость узла, но они сложнее в производстве и требуют высокой точности при установке в опалубку.

Выбор типа устройства осуществляется инженером-конструктором на основе анализа векторов нагрузок и специфики конкретного строительного узла.

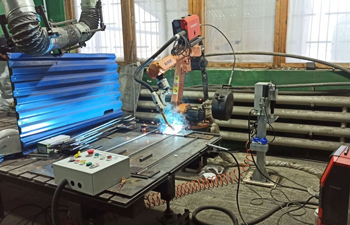

Государственный стандарт 14098-91 строго регламентирует способы совмещения элементов закладной детали. Наиболее часто применяются тавровые соединения (типы Т1 и Т2), выполняемые под слоем флюса или в среде защитных газов. При таком способе анкерный стержень приваривается торцом к плоскости пластины, что обеспечивает максимальную прочность на вырыв.

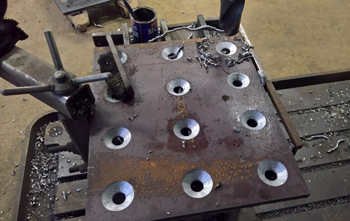

Существуют также нахлесточные соединения (тип Н1), когда арматура приваривается вдоль пластины. Этот метод удобен для тонких оснований. Для фиксации анкеров в заранее просверленных отверстиях применяют соединения с раззенковкой. Качество шва имеет определяющее значение: наличие непроваров или пор в зоне стыка пластины и анкера делает деталь непригодной для эксплуатации.

Профессиональное производство обязательно проводит визуальный контроль и ультразвуковую проверку сварных узлов, гарантируя соответствие прочностных характеристик изделия нормативным требованиям безопасности.

Точность позиционирования закладной детали в проектном положении - залог успешного монтажа всей последующей конструкции. Смещение пластины даже на несколько сантиметров может привести к невозможности стыковки балок или колонн.

Для фиксации существуют несколько методов: привязка к основному арматурному каркасу с помощью проволоки, использование временных болтовых соединений с опалубкой или прихватка сваркой к вспомогательным стержням. Важно обеспечить неподвижность детали в момент подачи и вибрирования бетонной смеси.

Для предотвращения попадания бетона на лицевую поверхность пластины и резьбовые части анкеров их закрывают защитной пленкой или скотчем. Правильная установка исключает перекосы и гарантирует, что после снятия опалубки деталь окажется точно в заданных координатах, что существенно ускоряет темпы сборки металлоконструкций и исключает трудоемкие работы по исправлению дефектов.

Применение анкеров с нарезанной резьбой (болтового типа) вместо обычной арматуры целесообразно в узлах, предполагающих разборное соединение или требующих высокой точности юстировки. Такие детали востребованы при установке технологического оборудования, вышек сотовой связи и осветительных мачт. Резьбовая часть выступает над уровнем бетона, позволяя закрепить ответный фланец с помощью гаек.

Использование болтовых анкеров дает возможность корректировать вертикальность конструкции за счет регулировочных шайб. При производстве таких деталей важно следить за сохранностью резьбы в процессе сварки анкера к пластине. Резьбовые соединения должны соответствовать классу прочности не ниже 5.8 или 8.8 в зависимости от расчетных усилий.

Это технологичное решение позволяет объединить надежность монолитного фундамента с гибкостью механической сборки, что значительно упрощает монтаж и последующее обслуживание сложных инженерных объектов.

Толщина стального основания закладной детали рассчитывается исходя из величины изгибающего момента и давления, передаваемого от привариваемой конструкции. Пластина служит для равномерного распределения локального усилия на большую площадь бетонного массива, предотвращая его раскалывание или продавливание.

В легких конструкциях (ограждения, козырьки) используются листы толщиной 6–10 мм. В тяжелом промышленном строительстве толщина основания может достигать 40–60 мм и более. Слишком тонкая пластина под нагрузкой может деформироваться (выгнуться), что приведет к перенапряжению крайних анкеров и разрушению узла.

На этапе проектирования инженеры подбирают толщину таким образом, чтобы обеспечить необходимую жесткость всей детали. Использование качественного толстолистового проката гарантирует стабильность геометрии соединительного элемента и надежную фиксацию ответных частей металлоконструкции в проектном положении.

Одна из проблем при монтаже горизонтальных закладных деталей большой площади - риск образования воздушных карманов под стальной пластиной в процессе бетонирования. Наличие пустот резко снижает сцепление детали с бетоном и создает зоны потенциального накопления влаги.

Для предотвращения дефекта в пластинах среднего и большого размера (свыше 300х300 мм) предусматривают специальные технологические отверстия для выхода воздуха. Через эти отверстия визуально контролируется заполнение пространства бетонной смесью. Также рекомендуется проводить тщательное штыкование или вибрирование смеси непосредственно в зоне установки детали.

Сохранение плотного контакта металла с бетонным камнем по всей площади пластины обеспечивает правильную передачу усилий и долговечность узла, исключая коррозию анкеров из-за проникновения воздуха в скрытые полости.

Да, безусловно. Перед установкой в арматурный каркас поверхность закладной детали должна пройти обязательную очистку. Наличие толстого слоя рыхлой ржавчины, масляных пятен, льда или пыли категорически недопустимо, так как это препятствует адгезии бетона к металлу. Масляные загрязнения могут снизить прочность сцепления в несколько раз, что приведет к расшатыванию детали под нагрузкой.

Пластины и анкеры зачищают металлическими щетками до появления характерного блеска. Если деталь имеет защитное покрытие (грунт), оно должно быть сухим и не иметь отслоений. Сварочные брызги и окалина в местах примыкания анкеров также подлежат удалению.

Соблюдение чистоты процесса бетонирования гарантирует монолитность соединения закладной детали с железобетонным массивом. Это одна из основ безопасности и структурной целостности возводимого промышленного или жилого здания.

Технический контроль (ОТК) при производстве закладных деталей включает несколько этапов проверки прочности соединений.

Первичный метод - визуально-измерительный контроль, при котором проверяется отсутствие подрезов, пор, наплывов и соответствие катетов шва проектным значениям. Для ответственных деталей, испытывающих высокие динамические нагрузки, применяются методы неразрушающего контроля. Ультразвуковая дефектоскопия позволяет обнаружить внутренние непровары в тавровых стыках анкера и пластины.

В ряде случаев проводятся механические испытания образцов на разрыв: анкер должен выдерживать нагрузку, превышающую расчетную, без разрушения в месте сварки. Тщательная проверка каждого шва исключает риск аварийного выхода детали из строя, что особенно важно для высотных сооружений, мачт и опор, где закладные детали являются критически важными узлами, воспринимающими все основные усилия от ветра и собственного веса конструкций.
