Изготовление коленчатых валов

Выбор материала для коленчатого вала зависит от типа двигателя и расчетных нагрузок на деталь. В крупносерийном производстве массовых автомобилей часто применяют качественные углеродистые стали марок 45 и 50, обладающие хорошей обрабатываемостью.

Для высоконагруженных дизельных и форсированных двигателей используются легированные хромоникелевые и хромомолибденовые стали, такие как 40ХН2МА, 18ХГТ или 30ХГСА. Эти сплавы характеризуются повышенным пределом выносливости и вязкостью, что позволяет валу успешно сопротивляться циклическим нагрузкам на изгиб и кручение. Наличие молибдена в составе стали повышает её прокаливаемость и стабильность свойств при нагреве.

Профессиональное проектирование подразумевает точный подбор марки металла, который гарантирует отсутствие усталостных трещин в течение всего срока службы силового агрегата, обеспечивая надежность КШМ в самых жестких режимах эксплуатации.

Кованые коленвалы считаются образцовыми благодаря особой структуре металла. В процессе горячей штамповки или свободной ковки волокна металла не перерезаются, а плавно огибают контуры шеек и щек изделия. Это создает благоприятное распределение напряжений и повышает прочность детали на излом в несколько раз.

Литые валы, изготавливаемые из высокопрочного чугуна с шаровидным графитом, дешевле в производстве и обладают лучшими демпфирующими свойствами, но более склонны к скрытым дефектам (порам и раковинам).

Кованая сталь имеет более плотную мелкозернистую структуру, что позволяет валу выдерживать экстремальное давление газов в цилиндрах без риска хрупкого разрушения. Поэтому для мощных грузовиков, спецтехники и спортивных машин кованые заготовки являются безальтернативным вариантом, гарантирующим максимальный коэффициент запаса прочности конструкции.

Масляные каналы необходимы для принудительной подачи смазки к шатунным шейкам под давлением. Их изготовление - сложная технологическая задача, так как отверстия имеют большую длину и малый диаметр, проходя через щеки и шейки под разными углами.

Обработку выполняют на специальных станках для глубокого сверления с использованием ружейных сверл. Особенность такого инструмента заключается в наличии внутреннего канала для подачи СОЖ под огромным напором, что обеспечивает мгновенный отвод стружки и охлаждение режущей кромки. Это предотвращает увод сверла от оси и гарантирует высокую чистоту внутренней поверхности канала.

Важно, чтобы выходы каналов на шейках не имели острых кромок, поэтому их подвергают обязательной зенковке и полировке. Чистота и точность масляной системы вала являются залогом формирования стабильного масляного клина в подшипниках скольжения, предотвращая их преждевременный износ.

Галтели - радиусные переходы между шейками и щеками коленчатого вала. Эти зоны - основные концентраторы напряжений, и при нарушении технологии в них чаще всего возникают поломки. Для повышения прочности вала радиус галтели должен быть строго выверен и выполнен с высокой чистотой поверхности. Малейшая риска от резца в этой зоне может стать очагом зарождения трещины.

При чистовой обработке галтели шлифуются одновременно с шейками с помощью профилированных кругов. Дополнительно применяется метод поверхностного упрочнения: накатка роликами. В процессе обкатки в поверхностном слое металла создаются напряжения сжатия, которые блокируют развитие усталостных процессов.

Безупречное исполнение галтелей в сочетании с их полировкой позволяет увеличить ресурс коленвала на 30–50%, обеспечивая его способность работать в условиях интенсивных вибраций и динамических ударов на протяжении многих лет.

Закалка токами высокой частоты (ТВЧ) обеспечивает высокую твердость и глубину слоя, что полезно для валов большой массы. При этом азотирование (насыщение поверхности азотом) имеет ряд уникальных преимуществ для прецизионных коленвалов.

Процесс азотирования проходит при более низких температурах, что исключает риск значительных поводков и короблений детали. Слой азотидов обладает экстремальной твердостью и высокой износостойкостью, сохраняя свойства даже при сильном нагреве в случае кратковременного масляного голодания. Кроме того, азотирование существенно повышает предел выносливости стали и её сопротивляемость коррозии. Этот метод идеален для тонкостенных и сложных по форме валов, где важна микронная точность размеров после упрочнения.

Контроль процесса диффузии азота позволяет получать долговечные изделия с минимальной шероховатостью, не требующие длительной финишной доводки.

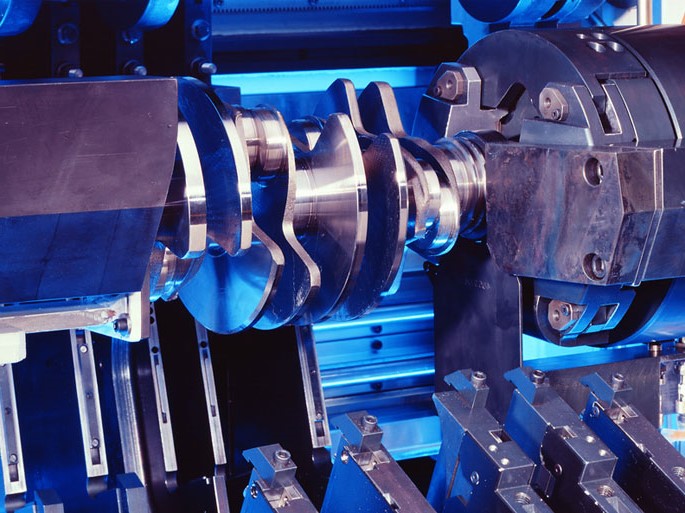

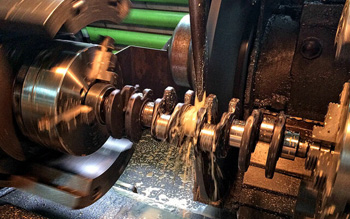

Идеальная соосность всех коренных шеек - основа долговечности двигателя. Малейшее отклонение приведет к возникновению изгибающих моментов, перегреву вкладышей и быстрой поломке вала. Для достижения требуемой точности обработка ведется «в центрах» - технологических отверстиях на торцах заготовки. Все шейки вала шлифуют за один установ или с использованием прецизионных люнетов, исключающих прогиб детали под собственным весом.

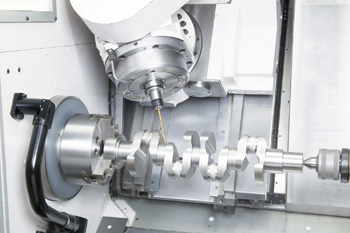

На станках с ЧПУ процесс контролируется системами активного измерения, которые в реальном времени отслеживают положение каждой поверхности. Допустимое отклонение от общей оси вращения для качественного вала составляет не более 0,01–0,02 мм.

Высокая точность геометрии гарантирует равномерное распределение нагрузок по всем опорам блока цилиндров, обеспечивая плавность вращения и минимальный уровень вибраций силового агрегата.

Коленвал - асимметричная деталь с распределенными массами шеек и противовесов. При вращении возникают значительные центробежные силы и моменты, которые должны быть полностью уравновешены. Динамическая балансировка проводится на специализированных стендах, где вал раскручивается до рабочих оборотов. Система фиксирует величину и угол дисбаланса в нескольких плоскостях.

Устранение дисбаланса осуществляется путем удаления металла (сверления) в специальных зонах на противовесах. Сложность заключается в необходимости учитывать массу шатунов и поршней, которые будут установлены на вал. Для этого при балансировке часто применяют технологические грузы-имитаторы.

Качественная балансировка исключает возникновение резонансных колебаний, которые могли бы разрушить масляную пленку в подшипниках, обеспечивая тихую и долговечную работу мотора на любых скоростях вращения.

Крупногабаритные коленвалы для морских судов могут достигать десяти и более метров в длину, что делает невозможным их изготовление из единой поковки. В таких случаях применяют составную (сборную) конструкцию. Отдельные элементы - кривошипы и шейки - изготавливают самостоятельно, а затем соединяют в единое целое методом тепловой посадки с натягом. Шейки охлаждают в жидком азоте, а щеки нагревают, после чего детали стыкуются.

Остывая, соединение образует монолитный узел, способный передавать крутящий момент в десятки тысяч Ньютон-метров. Этот процесс требует ювелирной точности позиционирования колен относительно друг друга.

Составные валы ремонтопригодны: при повреждении одной секции её можно заменить без утилизации всего изделия. Профессиональное изготовление таких гигантов - высший пилотаж тяжелого машиностроения, требующий уникального оборудования и строжайшего контроля качества каждого стыка.

Шейки коленвала могут иметь микроскопические следы от абразива и так называемый «дефектный слой» даже после окончательного шлифования. Для достижения идеальных условий работы подшипников скольжения применяют операцию суперфиниширования, или полирования абразивными лентами.

В процессе этой обработки шероховатость поверхности доводится до Ra 0,2–0,1, что соответствует зеркальному блеску. Главная цель процесса - не только сделать поверхность гладкой, но и придать микрорельефу особую форму, способствующую лучшему удержанию масляной пленки. Это радикально снижает коэффициент трения в моменты пуска двигателя, когда гидродинамический режим смазки еще не установился.

Такая доводка шеек предотвращает задиры металла и позволяет увеличить ресурс вкладышей в несколько раз, обеспечивая бесперебойную эксплуатацию двигателя на протяжении сотен тысяч часов.

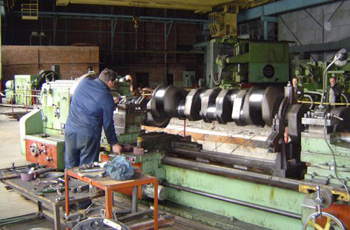

В процессе эксплуатации шейки коленвала подвергаются износу и приобретают форму эллипса или конуса. Ремонт заключается в перешлифовке шеек под один из стандартных ремонтных размеров, предусмотренных заводом-изготовителем (обычно с шагом 0,25 или 0,5 мм). Мастер измеряет фактический износ в нескольких плоскостях и определяет минимальный диаметр, при котором можно полностью убрать следы выработки и восстановить идеальную цилиндричность.

Важно, чтобы после шлифовки сохранилась необходимая глубина упрочненного слоя (ТВЧ или азотирования). Если износ слишком велик, деталь признается неремонтопригодной. Профессиональное восстановление вала позволяет продлить жизнь дорогостоящему агрегату, возвращая ему паспортную точность геометрии.

Использование качественных ремонтных вкладышей соответствующего размера гарантирует стабильное давление масла в системе после проведения восстановительных работ.

Противовесы помогают уравновесить силы инерции движущихся масс шатунов и поршней, а также неуравновешенных центробежных сил кривошипов. На этапе проектирования инженеры рассчитывают массу и положение центра тяжести каждого противовеса для минимизации нагрузок на коренные подшипники.

В современных двигателях противовесы часто выполняются как одно целое со щеками вала, что повышает жесткость конструкции. Для высокооборотистых моторов применяют аэродинамическую оптимизацию формы противовесов (метод «ножа»). В результате снижается сопротивление масляному туману в картере и уменьшаются потери мощности.

Точный расчет динамики вращающихся масс позволяет создать сбалансированную систему, обеспечивающую минимальный уровень шума и отсутствие лишних вибраций на корпусе двигателя. Это повышает комфорт эксплуатации техники в целом.
