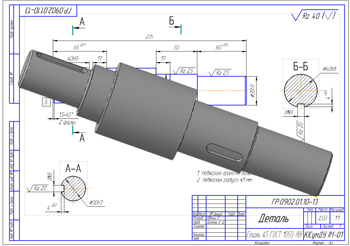

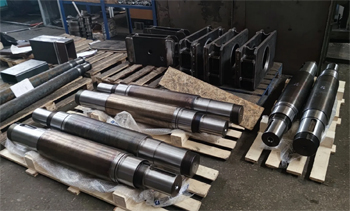

Изготовление валов по чертежам на заказ

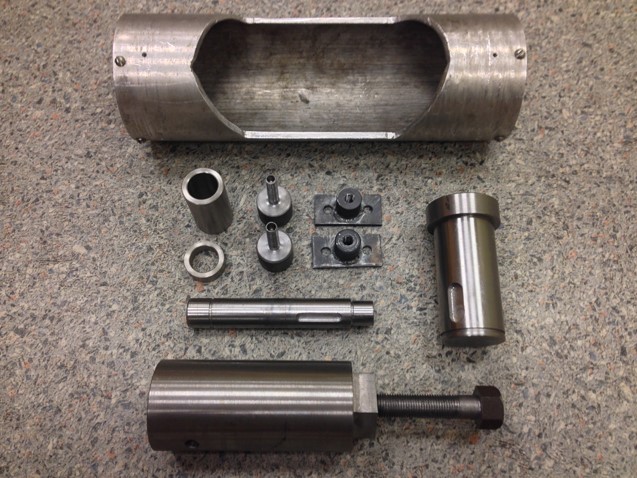

Хотя внешне эти детали очень похожи и имеют цилиндрическую форму, они выполняют разные функциональные задачи, что влияет на технологию их производства.

Вал предназначен для передачи крутящего момента вдоль своей оси и всегда испытывает напряжения кручения, а также изгиба. На валах закрепляются вращающиеся элементы: шестерни, шкивы или муфты. Ось же служит только для поддержания вращающихся деталей и не передает полезный момент, работая преимущественно на изгиб. Оси могут быть как вращающимися, так и неподвижными.

При изготовлении валов требования к прочности материала на кручение и точности исполнения шпоночных пазов или шлицов значительно выше. Понимание этой разницы позволяет инженеру правильно выбрать марку стали и режимы термообработки, обеспечивая надежность всего узла при минимальной металлоемкости изделия.

Выбор материала определяется величиной нагрузок и условиями работы детали. Для большинства валов общего назначения применяют качественные конструкционные углеродистые сплавы, такие как Сталь 45. Этот металл обладает хорошей обрабатываемостью и отлично поддается поверхностной закалке.

В высоконагруженных узлах, где важны повышенная прочность и вязкость, используют легированные стали марки 40Х или 30ХГСА. Эти сплавы содержат хром, марганец и кремний, что позволяет детали сопротивляться усталостному разрушению при постоянных вибрациях. Для валов, работающих в агрессивных средах или пищевом оборудовании, выбирают нержавеющие стали типа AISI 304 или 40Х13.

Правильный подбор сплава на этапе проектирования гарантирует долговечность посадочных мест под подшипники и исключает риск внезапного излома вала в процессе эксплуатации под пиковыми нагрузками.

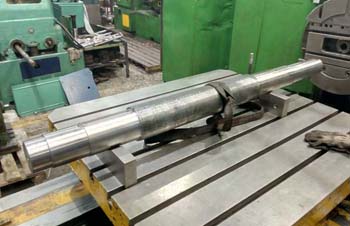

Посадочные шейки вала - самые ответственные участки, требующие соблюдения жестких квалитетов точности (обычно 6-й или 7-й квалитет, например, h6 или k6). Достижение такой точности невозможно только за счет токарной обработки, так как погрешность в несколько сотых долей миллиметра приведет к перегреву или заклиниванию подшипника.

Основной метод доводки шеек - круглое шлифование на специализированных станках. В процессе шлифовки снимают микроскопические припуски, что позволяет получить идеальный диаметр и строго цилиндрическую форму без конусности. При этом важно контролировать температуру в зоне обработки, чтобы избежать микротрещин.

Использование современного измерительного инструмента (микрометров и пассаметров) позволяет гарантировать безупречное сопряжение деталей, что обеспечивает плавное вращение и бесшумную работу механизма.

При обработке валов, длина которых существенно превышает диаметр, возникает проблема низкой жесткости заготовки. Под давлением режущего инструмента вал начинает прогибаться и вибрировать, что делает невозможным получение точного размера и чистой поверхности.

Для исключения этого эффекта применяют люнеты: дополнительные опоры, которые фиксируют вал в промежуточных точках. Неподвижные люнеты устанавливаются на станину станка, а подвижные крепятся к каретке суппорта и перемещаются вместе с резцом.

Использование люнетов позволяет точить и шлифовать длинные валы без биения и отклонений от прямолинейности оси. Это решение является обязательным при производстве гребных валов, длинных винтов и колонн прессов, обеспечивая геометрическую точность изделий на всей их протяженности, независимо от габаритов станка.

Центрование - выполнение технологических конических отверстий в торцах заготовки вала по ГОСТу 14034. Эти отверстия служат базой для установки детали в центрах станка на всех этапах обработки: от чернового точения до финишного шлифования. Использование одной и той же базы на разных станках обеспечивает высокую соосность всех шеек, уступов и резьб вала относительно его геометрической оси.

Если центровые отверстия выполнены небрежно или имеют смещение, у готовой детали возникнет радиальное биение, которое спровоцирует вибрации при работе оборудования. В высокоточных валах центровые отверстия часто оставляют в конструкции для возможности последующей проверки геометрии при ремонте.

Качественное центрование является фундаментом прецизионной металлообработки, позволяя выдерживать соосность в пределах нескольких микрон на деталях любой сложности.

Для защиты шеек вала от износа при трении о втулки или сальники применяют разные способы повышения твердости поверхностного слоя. Самый популярный - закалка токами высокой частоты (ТВЧ). Она позволяет нагреть и закалить металл только на глубину 1,5–3 мм, сохраняя сердцевину вала вязкой и прочной. Это защищает деталь от хрупкого разрушения при ударных нагрузках.

Для повышения усталостной прочности используют азотирование или цементацию (насыщение поверхности азотом или углеродом). Эти химико-термические процессы создают сверхтвердый слой, устойчивый к задирам.

Выбор метода упрочнения зависит от режима работы вала: для высокооборотистых узлов важна твердость, а для тяжелонагруженных медленных передач — глубина закаленного слоя. Грамотное упрочнение позволяет использовать стандартные конструкционные стали с характеристиками дорогих сплавов.

Биение - критический показатель качества вала, определяющий уровень вибраций в механизме. Проверка проводится на специальных стендах или в центрах станка с помощью индикаторов часового типа. Радиальное биение измеряется при вращении вала на его рабочих шейках: индикатор фиксирует отклонение поверхности от идеальной окружности. Торцевое биение проверяется на заплечиках вала, к которым прижимаются шестерни или подшипники.

Величина допустимого биения строго регламентируется чертежом и часто составляет не более 0,01–0,03 мм. Наличие биения сверх нормы приводит к быстрому выходу из строя подшипниковых узлов и к нарушению зацепления зубчатых передач. В профессиональной металлообработке для особо ответственных заказов применяется лазерная проверка соосности, гарантирующая безупречную балансировку и стабильную работу вала на любых скоростях вращения.

Использование полых валов (в виде труб с толстыми стенками) позволяет существенно снизить общую массу механизма без значительной потери его жесткости. Согласно законам механики при передаче крутящего момента основную нагрузку несут именно наружные слои металла, тогда как центральная часть задействована слабо.

Высверливание внутреннего канала или использование трубной заготовки позволяет сэкономить до 30–50% веса детали. Полые валы также обладают более высокой собственной частотой колебаний, что снижает риск возникновения резонанса при работе. Кроме того, внутреннее отверстие может использоваться для подачи смазки к удаленным узлам или для размещения управляющих тяг.

Эта технология широко применяется в авиастроении, энергетике и станкостроении, где снижение инерции вращающихся частей напрямую влияет на КПД и динамические характеристики оборудования.

В процессе термической обработки или из-за внутренних напряжений в металле вал может получить остаточную деформацию (искривление). Для возвращения детали проектной формы применяют операцию правки.

Холодная правка проводится на мощных гидравлических прессах, где деталь подвергается дозированному силовому воздействию в зоне максимального прогиба. Мастер контролирует процесс по показаниям индикаторов, добиваясь минимального биения. Для ответственных валов большого диаметра может применяться точечный термический нагрев выпуклой стороны, что вызывает усадку металла и выравнивание оси.

Важно учитывать, что после правки внутри материала остаются напряжения, которые могут привести к повторному уводу геометрии, поэтому после выпрямления часто проводят стабилизирующий отпуск. Точная правка позволяет спасти дорогостоящие заготовки и обеспечить их идеальную соосность перед финишной обработкой.

Чистота обработки (шероховатость Ra) напрямую влияет на надежность посадки подшипников и долговечность уплотнений. Для шеек валов, сопрягаемых с прецизионными подшипниками, стандартным требованием считается шероховатость Ra 0,8 или Ra 0,4. Такая гладкость обеспечивает максимальную площадь контакта металла, исключая смятие микронеровностей под нагрузкой, которое могло бы привести к ослаблению посадки.

На участках вала, контактирующих с резиновыми манжетами (сальниками), шероховатость должна быть еще ниже (до Ra 0,2), так как любые риски будут работать как абразив, быстро изнашивая мягкое уплотнение и вызывая утечку масла. Достижение таких параметров обеспечивается финишным шлифованием или суперфинишированием.

Контроль чистоты поверхности проводится профилометрами, что гарантирует отсутствие скрытых дефектов микрорельефа, способных сократить межремонтный интервал оборудования.
