Производство шпилек

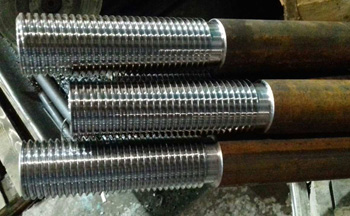

Накатка резьбы на специальных роликовых станках - наиболее прогрессивный метод изготовления шпилек, превосходящий традиционное нарезание по нескольким параметрам.

В процессе накатки волокна металла не перерезаются, а деформируются, принимая форму профиля резьбы. Это создает эффект наклепа, значительно повышая поверхностную твердость и усталостную прочность метиза.

Накатанная резьба имеет более низкую шероховатость, что снижает трение при затяжке и риск заедания гайки. С точки зрения производства этот метод отличается отсутствием стружки и высочайшей скоростью работы, что снижает себестоимость изделий при массовых тиражах.

Для высоконагруженных шпилек, используемых в машиностроении и мостостроении, накатка является обязательным технологическим требованием, обеспечивающим надежность соединения при постоянных вибрационных и динамических нагрузках.

Класс прочности шпильки маркируется двумя цифрами, которые определяют механические свойства металла. Первая цифра, умноженная на 100, указывает на предел прочности на разрыв в мегапаскалях. Вторая обозначает отношение предела текучести к пределу прочности, умноженное на 10. Например, для шпильки класса 8.8 предел прочности составляет 800 МПа, а предел текучести — 640 МПа.

Изготовление шпилек классов 10.9 и 12.9 требует использования легированных сталей с обязательной последующей закалкой и отпуском. Высокопрочный крепеж необходим для сборки ответственных конструкций, работающих под огромным давлением или в условиях сильных вибраций.

Правильный выбор класса прочности позволяет гарантировать, что шпилька не растянется и не лопнет при эксплуатации, сохраняя герметичность соединения и общую жесткость всей инженерной системы.

Нержавеющие шпильки на заказ чаще всего выпускают из аустенитных сталей серий А2 и А4. Марка А2 (аналог 12Х18Н10Т) устойчива к коррозии в обычной атмосфере и пресной воде, она идеально подходит для общестроительных работ и мебельного производства.

Сталь марки А4 (аналог 10Х17Н13М2) содержит в составе молибден, что делает ее невосприимчивой к воздействию кислот, щелочей и морской воды. Изготовление шпилек А4 необходимо для нужд химической промышленности, судостроения и бассейнов, где обычная нержавейка может покрыться питтинговой коррозией.

Стоит учитывать, что оба типа стали практически не магнитятся и сохраняют прочность при экстремально низких температурах. Выбор конкретной марки зависит от агрессивности среды, что позволяет избежать преждевременного разрушения крепежа и значительно продлить срок службы технологического оборудования.

ГОСТ 9066-75 регламентирует изготовление специализированных шпилек для фланцевых соединений, работающих при температурах от 0 до +650 градусов Цельсия. Главная особенность таких метизов - способность выдерживать огромные температурные расширения металла без потери герметичности стыка.

В зависимости от типа (А, Б, В, Г, Д), фланцевая шпилька может иметь сплошную резьбу или гладкую среднюю часть, диаметр которой может быть равен или меньше диаметра резьбы. Некоторые модификации предусматривают осевое отверстие для контроля растяжения или прогрева при затяжке. Такие шпильки незаменимы на тепловых электростанциях, нефтеперерабатывающих заводах и магистральных газопроводах.

Использование стандартного крепежа вместо специализированного фланцевого в таких узлах недопустимо, так как при нагреве обычная шпилька может ослабнуть или разрушиться, что приведет к аварийному выбросу среды.

Гальваническое цинкование позволяет создать на поверхности шпильки равномерный защитный слой толщиной 6–12 микрон, который идеально повторяет профиль резьбы. В отличие от горячего цинкования при гальванике не происходит наплывов металла в глубоких впадинах витков, что исключает проблемы с навинчиванием гайки.

Процесс сопровождается пассивацией, которая придает крепежу блестящий серебристый или желтоватый оттенок и дополнительно повышает коррозионную стойкость. Такое покрытие эффективно защищает шпильки от ржавления при хранении на складах и эксплуатации в условиях умеренной влажности.

При изготовлении на заказ гальваника является самым быстрым и дешевым способом защиты. Однако для метизов, работающих в агрессивных уличных условиях, рекомендуется рассмотреть термодиффузионное цинкование, которое глубже проникает в структуру металла, обеспечивая более длительную защиту при сохранении точности резьбы.

Шпильки с мелким шагом резьбы применяют в узлах, подверженных интенсивным вибрациям и динамическим нагрузкам, например, в автомобильных двигателях или точных станках. Мелкая резьба обладает меньшим углом подъема витка, что значительно повышает сопротивление самоотвинчиванию гайки даже без использования дополнительных стопорящих элементов.

Кроме того, мелкий шаг позволяет более точно регулировать усилие затяжки и обеспечивает большую площадь контакта между витками, что повышает прочность соединения на срез. При изготовлении таких шпилек на заказ требуется более высокая точность инструмента, так как профиль зуба становится мельче и чувствительнее к загрязнениям.

Крепеж с мелким шагом незаменим там, где важна максимальная надежность и герметичность при минимальных габаритах узла. Он позволяет избежать постепенного ослабления фиксации в процессе эксплуатации.

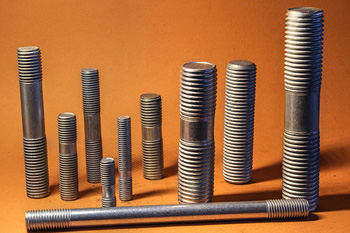

Шпильки для деталей с ввинчиваемым концом (ГОСТ 22032-76 и аналоги) имеют разную длину резьбовых участков с двух сторон. Короткий конец шпильки предназначен для постоянного ввинчивания в корпус детали (например, в чугунный блок двигателя или алюминиевый корпус редуктора). Длина этого конца строго регламентирована и зависит от пластичности материала заготовки: для стали она равна диаметру шпильки, для чугуна - 1.25 диаметра, для легких сплавов - 2 или 2.5 диаметра. Длинный конец шпильки служит для фиксации присоединяемой детали с помощью гайки.

Такое решение позволяет избежать частого вывинчивания крепежа из мягкого корпуса, что могло бы быстро разрушить резьбу в самом металле детали. Изготовление таких шпилек на заказ гарантирует надежность сборки сложных агрегатов, где требуется многократный демонтаж узлов без потери прочности основных посадочных мест.

Шпильки класса точности А предназначены для создания прецизионных соединений, где зазор между крепежом и стенками отверстия минимален (не более 0.3 мм). Для достижения таких показателей при изготовлении шпильки гладкую часть стержня подвергают бесцентровому шлифованию. Это обеспечивает идеальную цилиндричность и отсутствие радиального биения, что критически важно для работы узла без люфтов. Высокая чистота поверхности шлифованной шпильки также снижает концентрацию напряжений и повышает сопротивление усталостному разрушению.

Такие изделия востребованы в аэрокосмической отрасли, станкостроении и при монтаже высокоточных измерительных комплексов. Хотя стоимость производства шпилек класса А выше обычных, их применение исключает смещение деталей под нагрузкой, гарантируя сохранение геометрической точности всего механизма в течение всего срока его службы.

Автоматные стали (например, А12 или А30) содержат повышенное количество серы и фосфора, что делает стружку ломкой и облегчает процесс резания на высоких скоростях.

При массовом изготовлении стандартных шпилек на токарных автоматах это позволяет добиться великолепной чистоты поверхности резьбы при минимальном износе инструмента. Но стоит учитывать, что автоматные стали обладают пониженной пластичностью и ударной вязкостью, поэтому их не рекомендуется использовать для изготовления высокопрочного крепежа и деталей, работающих в условиях сильных динамических нагрузок.

Шпильки из таких сталей идеально подходят для общестроительного крепежа, сборки электроники и мебельной фурнитуры. Правильный выбор между автоматной и конструкционной сталью при заказе позволяет оптимизировать бюджет без риска для надежности конкретного узла, исходя из его реальных условий работы.

Анкерная шпилька - часть сложного крепежного узла, работающего в бетоне, камне или кирпиче. В отличие от стандартной резьбовой штанги (DIN 975) она часто имеет специфический заостренный конец для удобства пробивания капсулы с химическим составом или специальную маркировку глубины посадки. Некоторые виды анкерных шпилек снабжают конусным расширением на конце для механического расклинивания внутри анкерной гильзы.

Изготовление таких метизов на заказ требует использования высокопрочных сталей, так как анкер работает на вырыв и должен выдерживать колоссальные статические нагрузки. Анкерные шпильки незаменимы при монтаже колонн зданий, тяжелых станков к фундаменту и установке фасадных систем.

Качественное исполнение резьбы и антикоррозийная обработка гарантируют, что соединение сохранит несущую способность в течение десятилетий, несмотря на воздействие влаги и агрессивных сред внутри бетонных конструкций.

Изготовление шпилек из латуни марок ЛС59-1 или Л63 обусловлено уникальными свойствами этого сплава: высокой электропроводностью, искробезопасностью и немагнитностью. Латунный крепеж не создает помех в работе чувствительных электронных приборов и не корродирует в местах контакта с медными токопроводящими шинами, что предотвращает возникновение высокого переходного сопротивления.

В приборостроении латунь ценится за легкость обработки и отличные эстетические качества (золотистый цвет), что позволяет использовать шпильки без дополнительных декоративных покрытий. Она также отлично переносит низкие температуры, не становясь хрупкой, что важно для криогенного оборудования.

Хотя латунь уступает стали по прочности, ее специфические характеристики делают такие шпильки безальтернативным выбором для сборки трансформаторов, распределительных щитов и точных физических приборов.

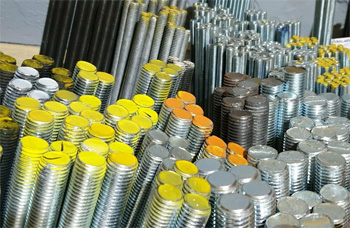

Заказ шпилек по индивидуальным размерам позволяет избежать трудоемкой операции подрезки стандартных штанг на строительной площадке. При резке абразивным кругом на месте монтажа неизбежно повреждается защитное цинковое покрытие на торцах, а перегрев металла может привести к потере твердости резьбы.

Заводское изготовление шпилек в точный размер подразумевает финишную обработку торцов (снятие фаски) и нанесение защитного покрытия на уже готовую деталь. Это исключает коррозию на концах метиза и гарантирует легкое навинчивание гайки. Кроме того, при заказе шпилек большой длины (более 2–3 метров) на производстве обеспечивается строгая прямолинейность стержня, что практически невозможно достичь при использовании стандартных длинных штанг из масс-маркета.

Использование шпилек точного размера значительно ускоряет монтажные работы и повышает общую культуру сборки ответственных инженерных объектов.
