Производство резьбовых фланцев

Основное преимущество резьбового фланца заключается в возможности проведения монтажа без использования сварочного оборудования. Это важно для объектов с повышенным уровнем взрывопожароопасности, таких как нефтебазы, газораспределительные станции или химические терминалы, где проведение огневых работ строго ограничено или запрещено. Кроме того, резьбовое соединение позволяет монтировать арматуру на оцинкованные трубы без повреждения защитного слоя металла.

При изготовлении резьбовых фланцев на заказ инженеры учитывают возможность их применения в труднодоступных местах, где развертывание сварочного поста технически невозможно. Данный тип фитингов также незаменим для систем, требующих частой разборки для профилактической чистки или замены измерительных приборов, обеспечивая высокую скорость проведения сервисных работ.

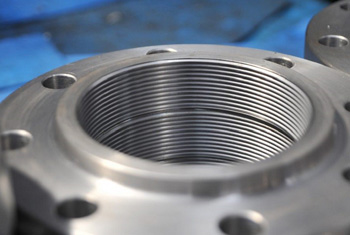

Выбор профиля резьбы зависит от назначения трубопровода и от требуемого класса герметичности. В российском производстве наиболее востребована трубная цилиндрическая резьба по ГОСТу 6357, которая обеспечивает надежное соединение в общепромышленных системах водо- и газоснабжения.

Для систем высокого давления при изготовлении фланцев часто нарезается коническая резьба. Ее особенность заключается в том, что при ввинчивании происходит постепенное заклинивание витков, создающее плотный контакт металла с металлом по всей длине. В международной практике широко применяются стандарты NPT или API, которые требуют использования специализированного инструмента на станках с ЧПУ.

Точное соблюдение шага и профиля резьбы при производстве гарантирует полную совместимость фланца с трубой и исключает риск «закусывания» или срыва витков при монтажной затяжке.

Герметичность узла с резьбовым фланцем достигается за счет комбинации точности нарезки резьбы и использования уплотнительных материалов. В системах с давлением до 1.6 МПа применяют традиционные материалы: льняную прядь с герметизирующими пастами или ленту ФУМ.

При изготовлении фланцев для экстремальных нагрузок свыше 10 МПа конструкция часто дополняется специальной уплотнительной выточкой на торце. В этом случае торец трубы упирается в прокладку или в прецизионный выступ внутри фланца, что создает дополнительный барьер для среды.

На производстве добиваются минимальной шероховатости поверхности витков, чтобы исключить микроканалы для протечек. Качественная резьбовая пара способна сохранять стопроцентную плотность стыка даже при значительных вибрациях и пульсациях давления в магистрали.

В отличие от приварных моделей резьбовой фланец испытывает значительные напряжения растяжения непосредственно в зоне витков. При изготовлении таких изделий используют сплавы с высокими показателями прочности и текучести, такие как сталь 20, 40Х или 09Г2С.

Если материал будет слишком мягким, резьба может деформироваться под нагрузкой, что приведет к потере герметичности. Напротив, избыточная хрупкость стали опасна появлением микротрещин во впадинах резьбы, которые являются естественными концентраторами напряжений.

Для агрессивных сред заказывают производство из нержавеющей стали AISI 304 или 316. Правильный подбор сплава на этапе проектирования обеспечивает не только механическую надежность соединения, но и долговечность резьбы при многократных циклах сборки и разборки технологических узлов.

ГОСТ 9399-81 регламентирует изготовление стальных резьбовых фланцев для трубопроводов с номинальным давлением от 20 до 100 мегапаскалей. Это оборудование предназначено для сложнейших процессов в нефтехимии и производстве синтетических удобрений. Такие фланцы отличаются увеличенной толщиной диска и длинной резьбовой втулкой (юбкой), которая распределяет нагрузку на большую площадь трубы.

В процессе производства эти изделия проходят обязательный цикл термического улучшения для достижения однородной структуры металла. Контроль качества включает не только проверку геометрии резьбы, но и ультразвуковую дефектоскопию всего корпуса на отсутствие внутренних пор и раковин.

Использование фланцев по ГОСТу 9399-81 гарантирует безопасность работы систем, где малейшая разгерметизация может привести к катастрофическим последствиям.

Изготовление резьбовых фланцев диаметром свыше 100-150 мм требует высокой мощности токарного оборудования и прецизионной точности настройки инструмента. Главная трудность в обеспечении строгой соосности резьбы и наружного диаметра фланца. Любой перекос при нарезании приведет к тому, что при навинчивании на трубу фланец встанет под углом и его отверстия не совпадут с ответной деталью.

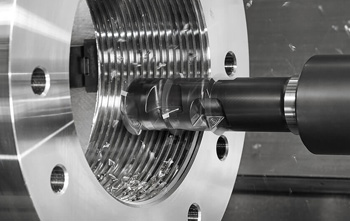

На современных производствах с ЧПУ применяется метод резьбофрезерования или точения специальными резцовыми вставками с обильной подачей СОЖ. Это позволяет избежать температурных деформаций заготовки и получить чистую, зеркальную поверхность витков.

Качественная обработка резьбы на больших диаметрах исключает необходимость применения тяжелых рычажных инструментов при монтаже, позволяя накрутить фланец вручную до момента финальной затяжки.

При изготовлении стальных резьбовых фланцев для защиты от коррозии часто применяют гальваническое цинкование или химическое оксидирование. Важно учитывать, что слой покрытия увеличивает фактический размер профиля резьбы на несколько микрон. Если не заложить этот допуск при первичной обработке на станке, фланец может просто не накрутиться на трубу или пойти «в натяг» с риском заклинивания.

На профессиональном производстве технологи рассчитывают параметры резьбы под конкретный вид покрытия. Цинкование особенно важно для уличных трубопроводов, так как оно предотвращает коррозию в зазорах между витками, что часто становится причиной «прикипания» металла.

Качественное покрытие сохраняет работоспособность резьбовой пары на протяжении всего срока службы, облегчая демонтаж оборудования при плановом ремонте.

Заходная фаска на внутренней резьбе фланца - важный элемент, облегчающий начало монтажных работ. Она представляет собой конусообразный срез первого витка под углом 45 градусов.

При изготовлении фланца фаску нарезают сразу после сверления центрального отверстия. Ее наличие предотвращает повреждение резьбы трубы при случайном ударе в момент наживления детали. Кроме того, фаска служит направляющей, обеспечивающей строго перпендикулярный вход трубы в тело фланца, что исключает риск «зарезания» витков не по резьбе. Точность обработки этого элемента напрямую влияет на удобство и скорость работы монтажников на объекте.

Качественное исполнение заходной части является признаком высокой культуры производства и заботы изготовителя о конечном потребителе, снижая вероятность брака при сборке системы.

Поверхность фланца, которая соприкасается с прокладкой (зеркало), должна иметь строго регламентированную шероховатость. При производстве резьбовых фланцев на уплотнительную плоскость часто наносят концентрические канавки (насечку) с помощью специального радиусного резца.

Этот микрорельеф необходим для надежной фиксации прокладки: под давлением болтов мягкий материал, паронит или резина, заполняет эти углубления, что предотвращает выдавливание уплотнителя внутренним напором среды. Если поверхность будет идеально гладкой или, наоборот, иметь грубые радиальные царапины, риск протечки значительно возрастает.

Высокоточная обработка зеркала на станках с ЧПУ гарантирует герметичность соединения при минимальных усилиях затяжки болтов, что продлевает жизнь крепежным элементам и упрощает эксплуатацию узла.

Для контроля точности изготовления резьбы на заводе используют прецизионные измерительные инструменты: резьбовые калибры-пробки. Проверка проводится в два этапа.

Проходной калибр должен вкрутиться свободно по всей длине, подтверждая правильность шага и полноту профиля витков. Непроходной может лишь слегка закусить первый виток, что свидетельствует об отсутствии избыточного люфта. В ответственных случаях при производстве фланцев применяется инструментальный микроскоп для визуального контроля формы зуба и отсутствия микротрещин или заусенцев.

Систематический контроль калибрами гарантирует, что каждый фланец в партии будет иметь идентичные параметры. Это избавляет заказчика от необходимости индивидуальной подгонки труб под каждый фитинг, обеспечивая полную взаимозаменяемость деталей на строительной площадке.

Изготовление металлических резьбовых фланцев для полипропиленовых или полиэтиленовых труб требует особого подхода. В таких системах фланец обычно устанавливают не на саму трубу, а на полимерную втулку (бурт) с металлической закладной деталью, имеющей наружную резьбу.

Часто для облегчения веса и снижения стоимости в таких узлах применяют латунные фланцы. Они обладают достаточной прочностью для зажима пластиковых соединений и не подвержены коррозии от конденсата. При производстве латунных моделей мастера уделяют внимание чистоте резьбы, чтобы не повредить ответную часть из мягкого металла или пластика.

Использование металлических резьбовых фланцев в полимерных сетях позволяет надежно соединять пластиковые магистрали со стальной запорной арматурой и насосами, сохраняя возможность быстрого демонтажа узла.

Резьбовые фланцы могут выпускать как в виде плоского диска, так и с выступающей цилиндрической частью - втулкой (ступицей). Изготовление моделей со ступицей оправдано для систем, работающих под давлением свыше 2.5 МПа. Она позволяет нарезать большее количество витков резьбы, что значительно повышает прочность соединения на срез и разрыв. Кроме того, массивная втулка выступает в роли ребра жесткости, предотвращая деформацию диска фланца при экстремально сильной затяжке болтов.

При проектировании таких изделий инженеры рассчитывают высоту ступицы исходя из диаметра трубы и шага резьбы. Заводское производство фланцев со ступицей методом горячей штамповки обеспечивает монолитность перехода от втулки к зеркалу, что исключает риск отлома юбки под воздействием изгибающих моментов трубопровода.
