Производство элементов трубопровода

Производство элементов трубопроводов в России опирается на строгую иерархию нормативных документов. Основными являются межгосударственные стандарты ГОСТ, которые определяют геометрические параметры, марки сталей и методы испытаний для каждой группы изделий. Например, общие технические условия для стальных приварных деталей изложены в ГОСТ 17380-2001.

Помимо ГОСТов активно применяются ОСТы (отраслевые стандарты), востребованные в энергетике и нефтехимии, а также ТУ (технические условия), разрабатываемые заводами для выпуска инновационной или специализированной продукции.

Соблюдение этих норм гарантирует полную совместимость деталей от разных производителей при монтаже единой магистрали. Любое отклонение от регламентированных параметров считается браком, так как может привести к разгерметизации системы под рабочим давлением.

Выбор материала - ключевой этап проектирования. Он напрямую зависит от климатической зоны и свойств перекачиваемой среды.

Для трубопроводов общего назначения чаще всего используют углеродистые стали типа Ст3сп или сталь 20. В условиях низких температур Крайнего Севера приоритет отдается низколегированным сталям, например 09Г2С, которые сохраняют ударную вязкость и не становятся хрупкими на морозе. Если система предназначена для транспортировки агрессивных химических составов или пищевых продуктов, применяют коррозионностойкие нержавеющие стали марок 12Х18Н10Т или AISI 304. Для высокотемпературных паропроводов выбирают жаропрочные легированные сплавы.

Правильный подбор металла обеспечивает расчетный срок службы магистрали и предотвращает аварии, вызванные коррозией или термической деформацией стенок.

Бесшовные детали изготавливают методами горячей или холодной деформации из цельных трубных заготовок. Отсутствие сварного шва - их главное конструктивное преимущество, так как именно шов считается наиболее уязвимым местом, где чаще всего начинаются процессы коррозии и усталостного разрушения.

Бесшовные элементы обладают абсолютной однородностью структуры металла и способны выдерживать экстремально высокое давление, достигающее 100 МПа и выше. Они незаменимы на ответственных участках газопроводов высокого давления, в системах охлаждения атомных реакторов и в гидравлике тяжелых машин.

Хотя производство таких деталей более трудоемко и обходится дороже, их надежность и долговечность полностью оправдывают затраты в проектах с повышенными требованиями к безопасности эксплуатации.

Гидроиспытание - самый объективный метод проверки прочности и герметичности изготовленного элемента. Суть процесса заключается в подаче внутрь детали воды под давлением, которое превышает номинальное рабочее значение в полтора раза. Изделие выдерживается под такой нагрузкой определенное время, в течение которого специалисты следят за отсутствием протечек, потения металла или видимых деформаций.

Этот тест позволяет выявить скрытые дефекты, которые могли остаться незамеченными при визуальном или ультразвуковом контроле. Каждая деталь, прошедшая такое испытание, получает соответствующую отметку в паспорте качества. Успешное прохождение гидроиспытаний подтверждает готовность элемента к работе в реальных условиях эксплуатации и гарантирует безопасность персонала на объекте.

Для защиты стальных элементов от воздействия внешней среды и транспортируемой жидкости применяют разные технологии. Самое распространенное - внешнее двухслойное или трехслойное полиэтиленовое покрытие, которое надежно изолирует металл от грунтовых вод и блуждающих токов при подземной прокладке.

Для защиты внутренних поверхностей часто используют эпоксидные составы или цементно-песчаную изоляцию, что предотвращает зарастание проходного сечения и коррозию. Метод горячего цинкования востребован для деталей, эксплуатируемых на открытом воздухе или в условиях высокой влажности.

Современное заводское производство позволяет наносить покрытия в контролируемых температурных режимах, что обеспечивает их высокую адгезию и долговечность, не сопоставимую с результатами ручной покраски на месте монтажа.

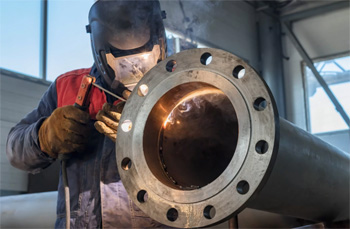

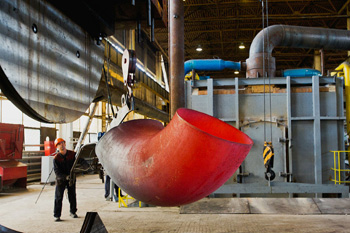

В процессе механического изготовления, будь то гибка, штамповка или сварка, в структуре металла возникают значительные внутренние напряжения. Это может привести к непредсказуемым деформациям или к появлению микротрещин во время работы под нагрузкой.

Для стабилизации структуры стали и восстановления ее пластических свойств применяется термическая обработка, чаще всего нормализация или отпуск. Детали нагревают до определенной критической температуры, выдерживают и плавно охлаждают. Эта процедура выравнивает зернистость металла и делает его более устойчивым к циклическим нагрузкам.

Без профессиональной термообработки ответственные узлы трубопровода могут разрушиться даже при давлении, не превышающем норму, из-за накопленной усталости металла в зонах интенсивной деформации.

Чистота обработки внутреннего канала трубопроводного элемента напрямую определяет величину гидравлического сопротивления. Чем выше шероховатость стенок, тем больше энергии насосные станции тратят на преодоление трения жидкости или газа. Грубая поверхность также способствует возникновению турбулентных потоков, которые ускоряют эрозионный износ металла, особенно на изгибах и переходах.

При изготовлении качественных фитингов производители стремятся минимизировать наличие наплывов, заусенцев и окалины внутри изделий. В прецизионных системах и пищевой промышленности внутренняя поверхность может подвергаться дополнительной шлифовке или полировке.

Гладкие стенки не только повышают КПД системы, но и предотвращают отложение солей и механических примесей, что сохраняет проектную пропускную способность магистрали на протяжении всего срока службы.

Паспорт качества - юридический документ, подтверждающий соответствие продукции заявленным характеристикам и нормам безопасности. В нем обязательно указываются наименование завода-изготовителя, номер партии, дата выпуска и количество изделий.

Важнейший раздел - данные о материале: марка стали с указанием номера плавки и результатов химического анализа. В документе также фиксируют фактические значения механических испытаний, таких как предел прочности и относительное удлинение. Паспорт должен содержать сведения о проведенных неразрушающих методах контроля и о результатах гидравлических испытаний.

Наличие полного комплекта документации позволяет заказчику отследить историю производства каждой детали и гарантирует возможность ее законного применения на опасных производственных объектах.

Проектирование деталей для систем с давлением выше 10 МПа требует особого подхода к расчету толщины стенки и выбору конфигурации. В таких изделиях не допускается наличие резких переходов диаметров или острых внутренних углов, так как они становятся концентраторами колоссальных напряжений. Для анализа распределения нагрузок во всем объеме металла инженеры используют методы компьютерного моделирования.

Элементы трубопроводов высокого давления часто имеют увеличенные габариты и специфические способы присоединения, например, линзовые уплотнения или усиленные фланцы. Каждое проектное решение проходит многократную проверку на запас прочности, учитывающую возможные гидроудары и вибрации.

Высокая точность расчетов на этапе проектирования исключает риск мгновенного разрушения системы, которое в условиях высокого давления может иметь катастрофические последствия.

Для выявления скрытых внутренних и поверхностных дефектов при производстве элементов трубопроводов применяют комплекс методов неразрушающего контроля.

Ультразвуковая дефектоскопия (УЗК) позволяет с высокой точностью обнаружить раковины, расслоения и непровары внутри массива металла. Рентгенографический контроль незаменим для проверки качества сварных швов, предоставляя наглядный снимок внутренней структуры соединения. Для поиска мельчайших поверхностных трещин используют магнитопорошковый или капиллярный методы, где специальные составы делают дефекты видимыми для человеческого глаза.

Применение нескольких способов контроля одновременно позволяет гарантировать стопроцентную целостность изделия. Это особенно важно для элементов, работающих с токсичными, легковоспламеняющимися средами или паром высокого давления, где любая ошибка в структуре металла недопустима.

Продукция в исполнении ХЛ (хладостойкое) предназначена для эксплуатации в районах, где температура воздуха может опускаться до -60 градусов Цельсия. Технология производства таких элементов исключает использование сталей, склонных к хладноломкости. Основными материалами становятся качественные низколегированные сплавы с жестким контролем содержания примесей, таких как сера и фосфор.

В процессе изготовления особое внимание уделяется качеству сварки и последующей термообработке, чтобы исключить возникновение зон с повышенной твердостью, которые могут стать очагами трещин на морозе. Хладостойкие изделия проходят обязательные испытания на ударный изгиб при отрицательных температурах.

Соблюдение этих технологических нюансов гарантирует, что трубопровод сохранит герметичность и прочность в суровых арктических условиях, выдерживая температурные деформации и подвижки грунта.

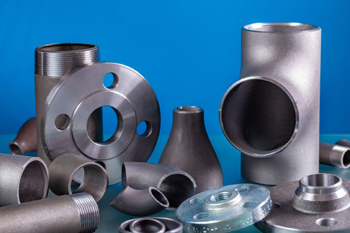

Маркировка фитингов - важный элемент идентификации продукции. Она должна сохраняться в течение всего срока хранения и монтажа. Обычно на тело детали наносят клеймо или несмываемую краску с указанием товарного знака завода, диаметра, толщины стенки, марки стали и стандарта изготовления.

Упаковка должна обеспечивать защиту обработанных кромок под сварку и привалочных поверхностей фланцев от механических повреждений и коррозии. Для этого часто используют деревянные поддоны, обрешетку и специальные защитные колпачки. Поверхности, не имеющие защитного покрытия, обрабатывают консервационной смазкой.

Правильная организация логистики гарантирует, что заказчик получит детали в идеальном техническом состоянии, без забоин и ржавчины, что позволит немедленно приступить к сварочным или монтажным работам без дополнительной подготовки.

3D-печать металлом постепенно находит применение в производстве сложных и уникальных элементов трубопровода, изготовление которых традиционными методами литья или мехобработки затруднено. Главное преимущество заключается в возможности создания деталей с оптимизированной внутренней геометрией для улучшения потока и снижения веса без потери прочности.

Аддитивные технологии позволяют изготавливать запасные части для устаревшего импортного оборудования по цифровым моделям за считанные дни, исключая затраты на изготовление сложной литьевой оснастки. Несмотря на текущую высокую стоимость, такие методы незаменимы в аэрокосмической отрасли и энергетике при создании малосерийных высокотехнологичных узлов.

Использование печати металлом открывает новые возможности для проектирования компактных и эффективных трубопроводных систем будущего с минимальным количеством соединительных стыков.
