Изготовление втулок

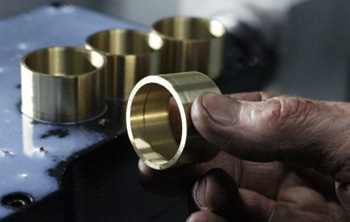

Бронзовые сплавы обладают уникальным сочетанием антифрикционных свойств и высокой теплопроводности. В узлах, где происходит постоянное вращение вала, бронзовая втулка минимизирует коэффициент трения, предотвращая перегрев и заклинивание механизма. Мягкая структура бронзы позволяет ей «прирабатываться» к стальной поверхности вала, поглощая мелкие абразивные частицы и защищая более дорогостоящую деталь от износа. Стойкость к коррозии делает этот металл незаменимым для работы в условиях высокой влажности или контакта с агрессивными средами.

При выборе марки для тяжелонагруженных узлов специалисты рекомендуют ориентироваться на оловянные бронзы типа БрОЦС, которые обеспечивают идеальный баланс между твердостью и вязкостью. Использование качественного литья из бронзы позволяет увеличить межремонтный интервал оборудования в несколько раз.

Механическая обработка на токарных станках - оптимальное решение при изготовлении единичных экземпляров, прототипов или небольших партий деталей (до 50–100 штук). Вытачивание из прутка или трубы обеспечивает более высокую точность геометрических параметров и чистоту поверхности по сравнению с черновым литьем. Этот метод позволяет оперативно вносить изменения в конструкцию без затрат на изготовление литейных форм.

Токарная обработка незаменима для производства прецизионных втулок с жесткими допусками по 6-му или 7-му квалитету. В процессе точения исключается риск появления внутренних литейных дефектов, таких как поры или шлаковые включения. Для срочного ремонта оборудования вытачивание втулки из имеющейся заготовки остается самым быстрым способом возврата техники в строй.

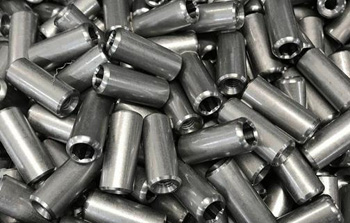

Стальные втулки (Сталь 45, 40Х) применяют в узлах, испытывающих высокие механические и ударные нагрузки. Без упрочнения поверхность металла быстро деформируется и истирается, что ведет к появлению люфтов и вибраций. Процесс закалки повышает твердость изделия до необходимых значений (обычно 40–55 HRC), делая его устойчивым к смятию.

В ряде случаев применяется цементация: насыщение поверхности углеродом, которое позволяет создать сверхтвердый наружный слой при сохранении вязкой и прочной сердцевины. Это предотвращает хрупкое разрушение втулки при резких динамических воздействиях.

После термообработки деталь проходит финишное шлифование для устранения последствий термообработки и достижения идеального размера. Правильно проведенный цикл упрочнения гарантирует стабильность размеров детали на протяжении всего срока эксплуатации в составе нагруженного узла.

Наличие резьбы превращает втулку в активный соединительный элемент, способный жестко фиксировать детали на валах или в корпусах. Резьбовые втулки часто используют для сопряжения со шпильками и болтами в условиях ограниченного пространства, где невозможно установить стандартную гайку. Внутренняя резьба позволяет точно регулировать осевое положение заготовки, обеспечивая необходимый натяг в подшипниковом узле.

При изготовлении таких деталей важно соблюдать соосность резьбового отверстия и наружной цилиндрической поверхности для исключения биений. В ответственных соединениях применяется мелкий шаг резьбы, который лучше сопротивляется самопроизвольному отвинчиванию при вибрациях.

Качественное нарезание резьбы на станках с ЧПУ исключает закусывание крепежа и обеспечивает легкость многократной сборки и разборки механизма.

Изготовление прецизионных изделий требует применения высокоточных обрабатывающих центров и жесткого температурного контроля в цехе. Точность размеров в несколько микрон достигается за счет финишного шлифования или развертывания отверстий прецизионными инструментами. Важный фактор - качество закрепления заготовки: избыточное давление кулачков патрона может вызвать микродеформацию тонкостенной втулки, которая проявится после снятия со станка в виде овальности.

Технологи применяют специальные разжимные оправки для равномерного распределения усилий. Контроль параметров проводится в отделе технического контроля с использованием калибр-пробок и электронных нутромеров. Высокая точность исполнения обеспечивает бесшумную работу скоростных узлов и исключает необходимость индивидуальной подгонки каждой детали при монтаже.

Для обеспечения надежной работы пары трения на внутреннюю поверхность втулки наносятся специальные канавки для распределения смазки. В зависимости от условий эксплуатации они могут иметь форму прямой линии, спирали, восьмерки или кольца. Сложная геометрия позволяет им удерживать масляную пленку по всей площади контакта, предотвращая сухой пуск и задиры металла.

При изготовлении таких деталей на ЧПУ фрезерование канавок выполняется по заданной программе с высокой чистотой краев. Важно, чтобы каналы не выходили на торцы втулки, если требуется удержание давления масла внутри узла. Правильное расположение смазочных путей способствует эффективному отводу тепла и продуктов износа из зоны трения.

При заказе втулок скольжения необходимо указывать тип используемой смазки, так как для густых составов требуются более широкие и глубокие проточки.

Центробежное литье - наиболее совершенная технология получения заготовок для втулок из бронзы и чугуна. В процессе вращения формы расплавленный металл под действием центробежных сил прижимается к стенкам, что обеспечивает высокую плотность структуры и отсутствие газовых пор. Тяжелые легирующие элементы распределяются равномерно, а легкие примеси вытесняются в зону припуска, которая затем удаляется при мехобработке.

Детали, полученные таким способом, обладают повышенной износостойкостью и пределом прочности на разрыв. Этот метод позволяет изготавливать заготовки, максимально приближенные к чистовым размерам втулки, что существенно экономит дорогостоящий материал. Втулки центробежного литья рекомендуются для использования в гидроцилиндрах и мощных редукторах, где монолитность металла является гарантом безопасности.

Биметаллические втулки - стальная основа с тонким наплавленным или запрессованным слоем антифрикционного материала (бронзы, баббита или алюминиевого сплава). Такая конструкция позволяет объединить высокую механическую прочность стали с отличными характеристиками скольжения цветного металла. Это экономически выгодное решение, так как оно в разы сокращает расход дорогостоящей меди или олова.

Стальной корпус обеспечивает жесткую посадку в посадочное место с натягом, исключая деформацию втулки под действием радиальных сил. Биметаллические изделия незаменимы в двигателях внутреннего сгорания и тяжелых прессах, где монолитные втулки из мягких сплавов могли бы быть раздавлены.

Технология центробежной наплавки слоя обеспечивает идеальную адгезию материалов, предотвращая их расслоение даже при экстремальных температурах работы.

Конусные (закрепительные) втулки служат для надежного крепления шкивов, звездочек и муфт на гладких валах без использования шпоночных пазов. Принцип действия основан на расклинивании: при затягивании винтов втулка перемещается по конической поверхности отверстия детали и плотно обжимает вал. Это обеспечивает идеальную центровку и возможность быстрой регулировки положения элемента.

Изготовление конусных втулок требует высокой точности обработки угла конуса для обеспечения равномерного контакта по всей площади. Часто такие втулки делают разрезными, что облегчает их монтаж и демонтаж. Это технологичное решение позволяет избежать ослабления валов шпоночными канавками и значительно сокращает время на техническое обслуживание приводов.

Чтобы гарантировать совместимость с имеющимися деталями, производители тщательно проверяют соответствие конусности стандарту (например, 1:10).

Чистота обработки внутреннего отверстия напрямую определяет ресурс сопрягаемого вала и стабильность масляного клина. Для большинства подшипниковых втулок задается шероховатость Ra 0.8–0.4. Слишком грубая поверхность будет работать как напильник, мгновенно изнашивая вал. Избыточная полировка (зеркальный блеск) на некоторых материалах может быть вредна, так как она препятствует удержанию масляной пленки.

Достижение требуемых параметров обеспечивается операциями тонкого растачивания, хонингования или суперфиниширования. При изготовлении деталей по чертежам важно указывать параметры шероховатости для каждой поверхности: наружный диаметр под запрессовку может быть выполнен грубее, чем рабочее отверстие.

Контроль качества поверхности при помощи профилометра гарантирует отсутствие микротрещин и задиров, которые могли бы стать причиной аварийного перегрева узла.

Основные симптомы критического износа - появление люфта (радиального или осевого биения), посторонние стуки при работе и повышенный нагрев узла. Визуально износ проявляется в изменении формы отверстия с цилиндрической на эллиптическую.

При осмотре демонтированной детали следует обратить внимание на наличие глубоких круговых борозд, прижогов или выкрашивания антифрикционного слоя. В профессиональных условиях зазор в паре «вал-втулка» проверяется микрометрами и нутромерами. Если фактический зазор превышает предельно допустимые значения, указанные в паспорте станка, деталь подлежит замене.

Установка новой втулки вовремя позволяет избежать необходимости дорогостоящей наплавки и переточки посадочных мест на основных валах механизма. Своевременная диагностика состояния втулок предотвращает повреждение валов и дорогостоящих корпусов агрегатов.

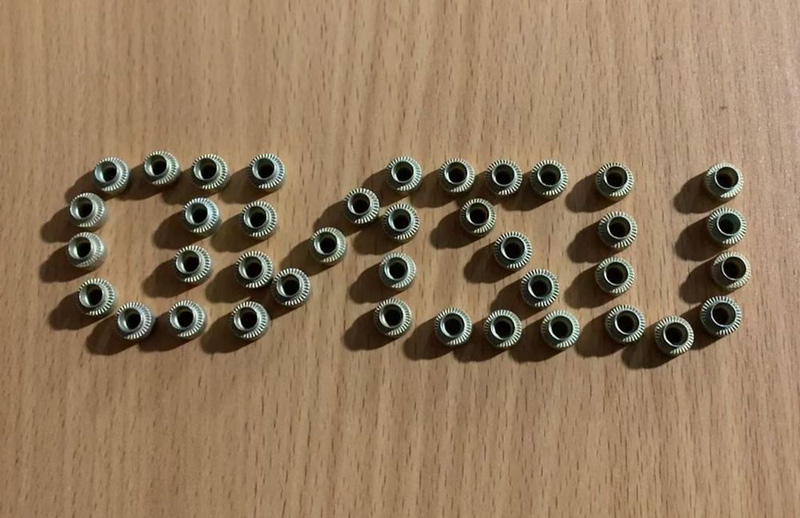

Латунные втулки широко применяются в электротехнике в качестве контактов, кабельных наконечников и элементов переключателей. Латунь обладает хорошей электропроводностью и высокой коррозионной стойкостью, что важно для обеспечения стабильного контакта.

В процессе изготовления таких деталей важно избегать образования заусенцев, которые могут стать причиной искрения или перегрева в зоне протекания тока. Латунь легко поддается токарной обработке и позволяет нарезать точные резьбы малых диаметров. Для улучшения характеристик латунные втулки часто подвергают гальваническому лужению или никелированию, что предотвращает окисление металла и облегчает последующую пайку.

Использование марки ЛС59-1 (автоматная латунь) позволяет выпускать прецизионные детали со сложной формой за один установ на станке. Это гарантирует высокую производительность и низкую себестоимость продукции.

Для обеспечения надежной фиксации втулки без риска её проворачивания применяется посадка с натягом. Самый безопасный и технологичный способ - термический монтаж. Втулку предварительно охлаждают в жидком азоте или в сухом льду, что приводит к её микроскопическому сжатию. Одновременно корпус может подвергаться умеренному нагреву. После этого деталь свободно устанавливается в посадочное место без приложения значительных усилий пресса, что исключает риск появления задиров и перекосов.

При нормализации температуры втулка расширяется, создавая мощное и равномерное соединение металл-к-металлу. Этот метод обязателен для прецизионных узлов и тонкостенных втулок, которые могли бы быть раздавлены при обычной запрессовке.

Использование термопосадки гарантирует идеальную соосность и долговечность узла, полностью исключая самопроизвольное смещение втулки под рабочей нагрузкой.
