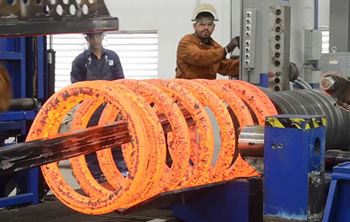

Изготовление цилиндрических пружин

Индекс пружины - один из важнейших расчетных параметров. Он представляет собой отношение среднего диаметра навивки к диаметру проволоки. Этот показатель напрямую влияет на технологичность изготовления и распределение внутренних напряжений в металле.

Оптимальным считается индекс в диапазоне от 4 до 12 единиц. Если он менее 4, проволока подвергается слишком сильной деформации при навивке, что может привести к появлению микротрещин на внутренней стороне витков. Пружины с очень малым индексом получаются избыточно жесткими и склонными к хрупкому разрушению. При индексе более 12 пружина становится слишком гибкой и теряет устойчивость, что часто требует использования направляющих стержней при сжатии.

Правильный выбор индекса на этапе проектирования позволяет добиться максимального ресурса детали при минимальном расходе материала, обеспечивая стабильную работу механизма в течение всего срока службы.

Применение проволоки квадратного или прямоугольного сечения вместо традиционной круглой позволяет существенно повысить жесткость и грузоподъемность цилиндрической пружины при сохранении прежних габаритов.

Главное техническое преимущество заключается в более эффективном использовании объема: площадь сечения квадрата больше площади круга того же диаметра. Это позволяет пружине накапливать значительно больше энергии деформации на единицу высоты.

Изготовление таких изделий востребовано в мощных зажимных устройствах и штамповой оснастке, где необходимо обеспечить колоссальное усилие в ограниченном пространстве. Кроме того, пружины из квадратной проволоки обладают повышенной устойчивостью к боковому изгибу.

Но навивка таких деталей сложнее и требует применения специализированных оправок, предотвращающих перекручивание грани проволоки, что отражается на трудоемкости и стоимости производства.

Многожильные цилиндрические пружины изготавливают путем навивки жгута, состоящего из нескольких переплетенных проволок малого диаметра. Такая конструкция обладает уникальными демпфирующими свойствами, недоступными монолитным аналогам.

При деформации пружины жилы троса трутся друг о друга, преобразуя энергию вибрации в тепловую. Это позволяет эффективно гасить резкие динамические удары и резонансные колебания.

Многожильные пружины отличаются повышенной надежностью: при обрыве одной проволоки деталь продолжает функционировать, сохраняя до 80% жесткости. При изготовлении таких изделий крайне важны плотность свивки жгута и точность термической обработки, чтобы обеспечить синхронную работу всех нитей.

Пружины этого типа незаменимы в автоматическом оружии, клапанных механизмах форсированных двигателей и других узлах, работающих в условиях экстремальных скоростей и частот нагружения.

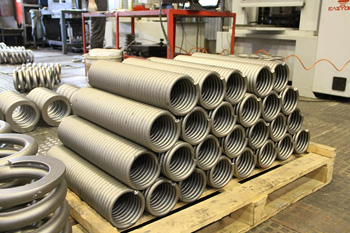

При проектировании цилиндрических пружин важно различать полное количество витков и число активных или рабочих витков. Активными называются те, которые непосредственно участвуют в процессе упругой деформации. Жесткость пружины обратно пропорциональна количеству рабочих витков: чем их больше, тем мягче пружина.

При изготовлении деталей точность соблюдения этого параметра контролируется до десятых долей витка. Ошибка в расчете или производстве может привести к тому, что пружина не обеспечит требуемое усилие или полностью сомкнется раньше времени. В пружинах сжатия крайние витки обычно делают нерабочими и поджимают к соседним для создания ровной опорной плоскости.

Четкое разделение на рабочую и опорную зоны гарантирует линейность силовой характеристики и предотвращает перекос пружины при максимальных нагрузках, что критично для весоизмерительных приборов и точных регуляторов давления.

Цилиндрические пружины работают по принципу накопления напряжений кручения или изгиба в поверхностных слоях металла. Любая микроскопическая риска, заусенец или следы коррозии становятся мощными концентраторами напряжений. Именно в таких точках под воздействием циклических нагрузок зарождаются усталостные трещины, которые стремительно проникают вглубь сечения и приводят к внезапному перелому витка.

При изготовлении качественных пружин проволока проходит обязательный визуальный и инструментальный контроль, включая магнитную или ультразвуковую дефектоскопию. Удаление поверхностных несовершенств методом шлифовки или дробеструйного упрочнения позволяет увеличить долговечность детали в 4 или 5 раз.

Чистота поверхности проволоки - залог того, что пружина выдержит расчетные 100 000 или миллион циклов срабатывания без потери функциональности и угрозы аварии оборудования.

Направление навивки цилиндрической пружины может быть правым или левым. В большинстве механизмов этот параметр не является критическим, но существуют задачи, где он определяет работоспособность всего узла.

Например, в конструкциях, где одна пружина вставляется внутрь другой, необходимо использовать детали с разным направлением навивки. Это исключает риск сцепления или заклинивания витков при их деформации. Направление навивки также важно для пружин кручения и деталей, которые навинчиваются на резьбовые оправки.

При изготовлении оборудования инженеры учитывают, что при скручивании пружина должна работать в сторону затягивания витков, а не на их раскрытие. На современных навивочных центрах смена направления навивки производится программным способом, что позволяет быстро выпускать как стандартные правые, так и специфические левые партии изделий для нужд сложного машиностроения.

Шлифование торцевых витков цилиндрической пружины сжатия обеспечивает создание плоской опорной поверхности, строго перпендикулярной её геометрической оси. Процесс подразумевает стачивание металла на крайних витках до образования плоскости, охватывающей не менее 270 градусов окружности.

Без этой операции пружина будет контактировать с деталями механизма лишь в одной точке, что приведет к возникновению опасных боковых усилий и перекосу пружины при работе. Это может вызвать задевание витков за стенки корпуса или изгиб направляющего штока.

При изготовлении качественных пружин шлифовка выполняется на автоматических станках с постоянным замером высоты изделия. Плоский торец гарантирует равномерное распределение давления по всей площади опоры, что существенно повышает стабильность силовых параметров и продлевает ресурс сопряженных деталей за счет исключения неравномерного износа посадочных мест.

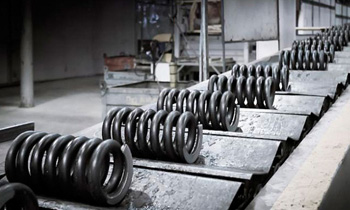

Технологическое заневоливание, или осадка пружины, применяется для стабилизации её размеров и предотвращения потери высоты в процессе будущей эксплуатации. Суть метода заключается в принудительном сжатии пружины до полного соприкосновения витков и выдержке в таком состоянии в течение нескольких часов или совершении серии многократных быстрых сжатий.

В результате в металле происходят микропластические деформации, которые снимают остаточные напряжения после навивки и закалки. Пружина «садится» на расчетную величину еще на заводе, после чего её силовые характеристики становятся стабильными.

При изготовлении пружин по чертежам заказчика процедура заневоливания позволяет гарантировать, что свободная высота изделия не изменятся после первого миллиона рабочих циклов. Это критически важно для клапанов двигателей и точных предохранительных механизмов, где малейшая просадка пружины приведет к нарушению настроек системы.

Рабочая температура - определяющий фактор при выборе марки стали для цилиндрической пружины. Стандартные углеродистые стали типа 65Г эффективно работают в диапазоне от -60 до +70 градусов Цельсия. При дальнейшем нагреве металл начинает терять упругость, пружина быстро «садится» и перестает выдавать требуемое усилие.

Для работы при температурах до +150 или +200 градусов применяют легированные кремнистые и хромованадиевые стали, такие как 60С2А или 50ХФА. В условиях экстремального нагрева свыше 400 градусов используются специальные жаропрочные сплавы на никелевой основе. При изготовлении пружин для низкотемпературных систем важно учитывать хладостойкость металла, чтобы избежать хрупкого разрушения при резких ударах.

Правильный расчет температурного коэффициента на этапе проектирования гарантирует сохранение расчетной жесткости пружины в любых климатических условиях и производственных режимах.

Цена производства цилиндрической пружины формируется из стоимости выбранного материала, трудоемкости наладки оборудования и объема заказа. Масса изделия и марка стали становятся базовыми факторами: пружины из нержавеющих или жаропрочных сплавов стоят значительно дороже углеродистых аналогов.

Существенную долю в стоимости малых партий до 50 штук занимают затраты на перенастройку автоматического навивочного станка и разработку технической документации. Наличие дополнительных технологических операций, таких как прецизионная шлифовка торцов, дробеструйное упрочнение, антикоррозийное покрытие и процедура искусственного старения металла, также увеличивает финальную смету.

При массовом заказе от 1000 единиц цена за штуку снижается в несколько раз за счет автоматизации всех этапов производства и контроля. Заказчик должен понимать, что экономия на качественной термообработке и упрочнении может привести к многократным затратам на ремонт оборудования в будущем.
