Изготовление косозубых шестерен

Главное конструктивное отличие косозубой шестерни - в расположении линии зубьев под определенным углом к оси вращения вала. В прямозубых передачах зубья входят в контакт мгновенно по всей своей ширине, что создает резкий ударный импульс и высокий уровень шума. В косозубых парах зацепление происходит постепенно: контакт начинается в одной точке на краю зуба и плавно перемещается по всей его поверхности.

Технически это обеспечивает гораздо более мягкую передачу крутящего момента и снижает уровень звукового давления. Благодаря такой геометрии в зацеплении одновременно находятся две или три пары зубьев, что существенно увеличивает коэффициент перекрытия.

При изготовлении косозубых шестерен достигается высокая плавность хода, что позволяет использовать их в высокоскоростных редукторах и трансмиссиях, где прямозубые модели вышли бы из строя из-за вибраций.

Повышенная нагрузочная способность косозубых шестерен обусловлена увеличенной площадью контакта зубьев. При одинаковых габаритах и модуле длина косого зуба больше, чем прямого, из-за его наклонного расположения. С инженерной точки зрения это позволяет распределить передаваемое усилие по большему объему металла, снижая удельное контактное давление в зоне зацепления. Технический эффект усиливается за счет того, что нагрузка всегда воспринимается несколькими зубьями одновременно.

Изготовление косозубых шестерен позволяет передавать крутящий момент, более чем на 30% превышающий возможности аналогичных по размеру прямозубых колес. Это свойство крайне востребовано в тяжелом машиностроении и станкостроении, так как позволяет создавать более компактные и легкие механизмы без потери их прочности и надежности в условиях длительной эксплуатации под максимальным давлением.

Наличие угла наклона зубьев неизбежно порождает возникновение осевой силы, которая стремится сдвинуть шестерню вдоль вала в процессе вращения. Величина этого усилия прямо пропорциональна тангенсу угла наклона зуба и передаваемому моменту.

При проектировании и изготовлении механизмов с косозубыми шестернями эту особенность необходимо учитывать для предотвращения разрушения корпуса. Технически проблема решается установкой радиально-упорных или конических роликовых подшипников, способных воспринимать комбинированные нагрузки. В ряде случаев, когда осевые силы слишком велики, применяют шевронные шестерни, состоящие из двух встречно направленных косых венцов, которые взаимно уравновешивают друг друга.

Точный расчет опорных узлов при заказе изготовления косозубых деталей гарантирует отсутствие осевых люфтов и сохранение геометрии зацепления, что исключает риск заклинивания и ускоренного износа подшипниковых опор.

Материал для косозубых шестерен должен обладать высокой контактной выносливостью и сопротивляемостью износу в условиях интенсивного трения скольжения. В отечественной практике базовым сырьем считаются легированные конструкционные стали марок 40Х, 18ХГТ и 20ХН3А.

Сталь 40Х после улучшения обеспечивает отличную прочность для средних нагрузок. Марка 18ХГТ, содержащая титан и марганец, идеально подходит для изготовления деталей, подвергающихся цементации, так как она сохраняет мелкозернистую структуру при длительном нагреве. Для наиболее ответственных узлов, таких как коробки переключения передач, используют хромоникелевые стали типа 12Х2Н4А, обладающие исключительной ударной вязкостью.

Правильный выбор марки стали на этапе производства гарантирует, что тонкие кромки косых зубьев не выкрошатся под воздействием переменных динамических нагрузок, обеспечивая долговечность всей зубчатой передачи в течение 10 или более лет.

Для обеспечения максимального ресурса косозубые шестерни подвергают химико-термической обработке. Цементация заключается в насыщении поверхностного слоя стали углеродом с последующей закалкой, что создает слой высокой твердости (до 62 единиц по шкале Роквелла) на глубину до 2 мм. Нитроцементация дополнительно насыщает поверхность азотом, что повышает сопротивляемость коррозии и износу.

Технический смысл этих процедур при изготовлении шестерен состоит в создании структуры «пирога»: сверхтвердая поверхность эффективно противостоит выкрашиванию и задирам, а вязкая сердцевина успешно гасит вибрации и предотвращает излом зуба у основания.

Важно строго контролировать температуру процесса, так как косозубые детали сложной формы склонны к деформациям при нагреве. Качественно проведенное упрочнение увеличивает срок службы инструмента, позволяя трансмиссии работать в условиях недостаточной смазки или кратковременных перегрузок.

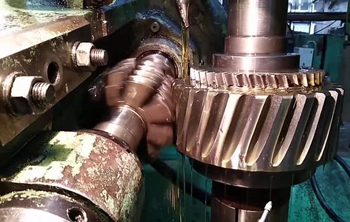

Процесс изготовления косозубых шестерен требует более сложной кинематической настройки оборудования по сравнению с прямыми. При нарезании зубьев методом обкатки необходимо синхронизировать вращение фрезы, вращение заготовки и её поступательное перемещение вдоль оси.

На станках с числовым программным управлением это реализуется через электронную гитару, которая контролирует угол наклона зуба с точностью до секунд. Малейшая погрешность в синхронизации приведет к искажению спиральной линии, что вызовет нарушение пятна контакта и мгновенный перегрев пары.

При производстве косозубых шестерен важно учитывать направление наклона: оно может быть правым или левым. В сопряженной паре внешнего зацепления одна шестерня обязательно должна иметь правую навивку, а другая - левую.

Использование современного цифрового оборудования позволяет выполнять нарезку с высокой повторяемостью, обеспечивая идеальное вхождение зубьев в контакт без необходимости ручной притирки.

Угол наклона линии зуба - ключевой расчетный параметр, определяющий баланс между плавностью хода и осевой нагрузкой. В стандартных косозубых передачах этот угол обычно составляет от 8 до 15 градусов. Увеличение угла до 20 или 30 градусов существенно повышает коэффициент перекрытия и бесшумность работы, но при этом значительно возрастает осевое усилие на вал.

При изготовлении шестерен на заказ инженеры подбирают оптимальное значение угла исходя из возможностей подшипниковых узлов корпуса. Малый угол наклона делает шестерню по свойствам ближе к прямозубой, а слишком большой требует установки дорогих упорных подшипников и усложняет процесс зубошлифования.

Точное соблюдение угла при производстве гарантирует стабильность передаточного отношения и отсутствие паразитных вибраций, которые часто возникают при нарушении геометрии винтовой линии.

После термической обработки косозубые шестерни неизбежно претерпевают небольшие деформации, вызванные внутренними напряжениями металла. Зубошлифование - финишная операция, которая восстанавливает идеальный эвольвентный профиль и точность наклона зубьев. Технически это позволяет достичь точности по государственным стандартам.

При изготовлении шестерен высокого класса шлифовка боковых поверхностей зубьев доводит шероховатость до 0,4 мкм. Гладкая поверхность способствует созданию устойчивой масляной пленки, что исключает сухой контакт металла о металл даже при пиковых скоростях вращения. Шлифованные зубья работают практически бесшумно и не требуют длительной обкатки после монтажа.

Использование прецизионных шлифовальных центров на производстве позволяет существенно замедлить развитие контактной усталости (питтинга), продлевая жизнь всей зубчатой пары в 2 или 3 раза.

Шевронная шестерня представляет собой конструкцию с двумя рядами зубьев, наклоненных в противоположные стороны (в форме латинской буквы V). Главное техническое преимущество шеврона - полная взаимная компенсация осевых сил внутри самой шестерни. Это избавляет валы и подшипники от паразитных нагрузок вдоль оси, что позволяет передавать колоссальные мощности без риска смещения деталей.

Шевронные передачи обладают самым высоким коэффициентом перекрытия и работают максимально плавно. При изготовлении таких шестерен требуется высочайшая точность совмещения вершин углов обоих венцов. Любое несовпадение приведет к тому, что нагрузку будет воспринимать только одна половина зуба.

Несмотря на сложность и высокую стоимость производства, шевронные шестерни незаменимы в турбинах, главных редукторах судов и в мощных прокатных станах, где требуется сочетание бесшумности, компактности и невероятной прочности.

Эффективная смазка косозубых шестерен - залог их долгой работы без задиров. Из-за наклона зубьев масло в зоне зацепления не только сжимается, но и перемещается вдоль линии зуба, что способствует его эффективному обновлению. При изготовлении и эксплуатации скоростных редукторов рекомендуется использовать метод масляного тумана или принудительную подачу масла под давлением непосредственно в зону входа зубьев в контакт.

Важное техническое требование - использование масел с высокой адгезией, которые не сбрасываются с поверхности зубьев под действием центробежной силы. Присутствие противозадирных присадок на основе серы и фосфора позволяет защитить металл в моменты пуска и остановки, когда масляная пленка еще не достигла требуемой толщины.

Правильный подбор вязкости смазки в сочетании с качественной обработкой зубьев позволяет эксплуатировать косозубые передачи на скоростях до 50 метров в секунду.
