Зубодолбежные станки

Механизм отвода долбяка предотвращает трение инструмента о поверхность заготовки при движении ползуна вверх. Когда инструмент завершает рабочий ход, специальный узел немного отклоняет шпиндельную бабку или рабочий стол в сторону от детали. Такая связь исключает износ задней поверхности зубьев долбяка, потому что без зазора металл будет сильно царапать режущую кромку.

Величина отскока обычно составляет 0.3–0.8 мм, этот параметр настраивают исходя из модуля нарезаемой шестерни. Правильная работа системы гарантирует получение гладкого профиля без рисок, которые часто возникают при жестком возврате инструмента в исходную позицию. Конструкция узла должна обеспечивать мгновенное срабатывание привода, чтобы зазор появлялся до начала подъема шпинделя.

Для реализации данной функции применяют кулачковые механизмы или быстродействующие гидравлические приводы, которые работают синхронно с изменением направления перемещения ползуна. В современных станках с программным управлением за отвод отвечает отдельный сервопривод, который обеспечивает высокую скорость и точность позиционирования головки. Отсутствие механического трения при холостом ходе снижает тепловую нагрузку на оборудование и продлевает срок службы оснастки.

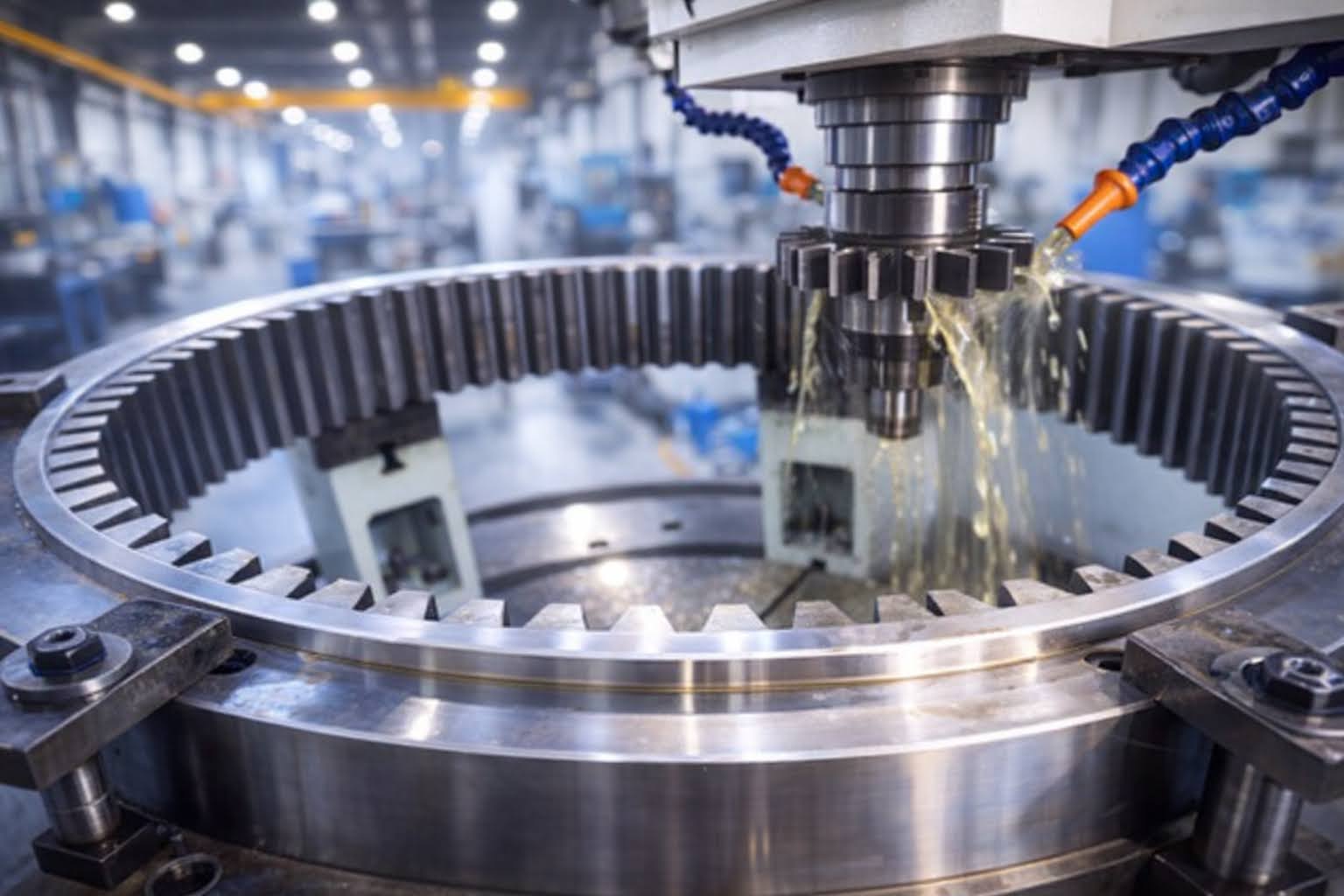

Зубодолбежное оборудование позволяет нарезать зубья внутри отверстий, где использование дисковых или червячных фрез невозможно из-за ограничений рабочего пространства. Долбяк совершает движения вдоль оси заготовки, такая схема обеспечивает свободный доступ инструмента к внутренней поверхности кольца или втулки. При обработке глухих отверстий в детали оставляют небольшую канавку для выхода стружки, чтобы режущая кромка не упиралась в дно в конце хода.

Метод гарантирует высокую соосность зубчатого венца и посадочного диаметра, потому что все операции выполняют за один установ. Высокая жесткость шпинделя долбяка предотвращает отжим инструмента при глубоком врезании в металл и сохраняет заданные допуски на размеры.

Для обработки зубьев внутри малых диаметров используют специальные колокольчатые долбяки, которые имеют увеличенный вылет рабочей части. Станок должен обладать достаточным ходом ползуна, чтобы инструмент мог полностью выйти из зоны резания для поворота стола на следующий шаг. Наличие прецизионных направляющих исключает перекос оси долбяка, так как любая погрешность приведет к конусности зубьев по всей высоте колеса.

Для нарезания косозубых колес на зубодолбежном станке применяют специальные винтовые направляющие, которые сообщают инструменту дополнительное вращение во время хода. Когда ползун перемещается вниз, жесткий копир заставляет шпиндель проворачиваться на строго определенный угол относительно оси заготовки.

Угол наклона этих направляющих должен точно соответствовать углу наклона зубьев на шестерне, которую изготавливают в данный момент. Такая механическая связь обеспечивает идеальную точность винтовой линии по всей высоте зубчатого венца без использования сложных электронных систем. При переходе на изделие с другими параметрами в станок устанавливают новый комплект направляющих и соответствующий им косозубый долбяк.

В современных моделях с программным управлением винтовую линию формируют через синхронизацию двух независимых сервоприводов, которые отвечают за ход и вращение шпинделя. Технология избавляет от необходимости хранить большой запас механических копиров и сокращает время на переналадку оборудования до нескольких минут.

Система смазки ползуна зубодолбежного станка обеспечивает наличие масляной пленки на высокоточных направляющих, которые воспринимают основные механические нагрузки. Насос подает масло под давлением к трущимся поверхностям через сеть каналов, чтобы исключить возникновение задиров при высокой частоте ходов инструмента.

Постоянная циркуляция смазки также выполняет функцию охлаждения узла, так как трение на больших скоростях вызывает интенсивный нагрев металла. Когда масло проходит через теплообменник, оно отдает избыточную энергию и возвращается в систему с оптимальной температурой для сохранения стабильных зазоров в сопряжениях. Правильное функционирование механизма предотвращает заклинивание ползуна и гарантирует плавность движения без скачков.

В современных моделях применяют автоматические дозаторы, которые подают масло строго в зависимости от пройденного пути или времени работы оборудования. Наличие датчиков давления в магистрали позволяет системе мгновенно остановить станок, если уровень смазки упадет ниже нормы.

Гидростатические опоры в рабочем столе зубодолбежного станка позволяют вращать тяжелые заготовки с минимальным коэффициентом трения и высокой точностью. Насос нагнетает масло в специальные карманы между основанием и столом, создавая устойчивую подушку, которая полностью разделяет металлические поверхности. Эта технология исключает износ опор даже при установке деталей массой в несколько тонн, потому что физический контакт между узлами отсутствует.

Постоянное давление в системе гарантирует высокую жесткость опоры, что необходимо для сопротивления вибрациям в процессе ударного долбления зубьев. Масляный слой эффективно демпфирует колебания, возникающие при врезании долбяка в твердый сплав или закаленную сталь.

Использование гидростатики обеспечивает плавность вращения стола на малых скоростях подачи, что напрямую влияет на точность шага и профиля нарезаемого зуба. Точность позиционирования при этом сохраняется на уровне 1–2 мкм, так как масляная пленка компенсирует мелкие неровности поверхностей направляющих. При остановке станка давление падает и стол плавно опускается на основание, что предотвращает случайные смещения во время переналадки.

Длину хода ползуна зубодолбежного станка настраивают исходя из ширины зубчатого венца заготовки с учетом необходимых перебегов инструмента. В механических станках для этого изменяют радиус кривошипа, который передает движение от главного электродвигателя к возвратно-поступательному узлу. Оператор вращает винт регулировочного механизма, смещая палец кулисы относительно центра ведущего диска до достижения нужной амплитуды.

Положение зоны долбления по высоте корректируют перемещением шпиндельной головки или ползуна вдоль вертикальных направляющих станины. Правильная установка этих параметров исключает столкновение долбяка с элементами зажимного приспособления или телом заготовки в нижней точке пути.

В станках с программным управлением длину перемещения задают через интерфейс контроллера, который управляет ходом гидравлического цилиндра или высокоскоростной винтовой пары. Электроника позволяет настраивать границы движения с точностью до 0.1 мм, что сокращает время на вспомогательные операции при наладке.

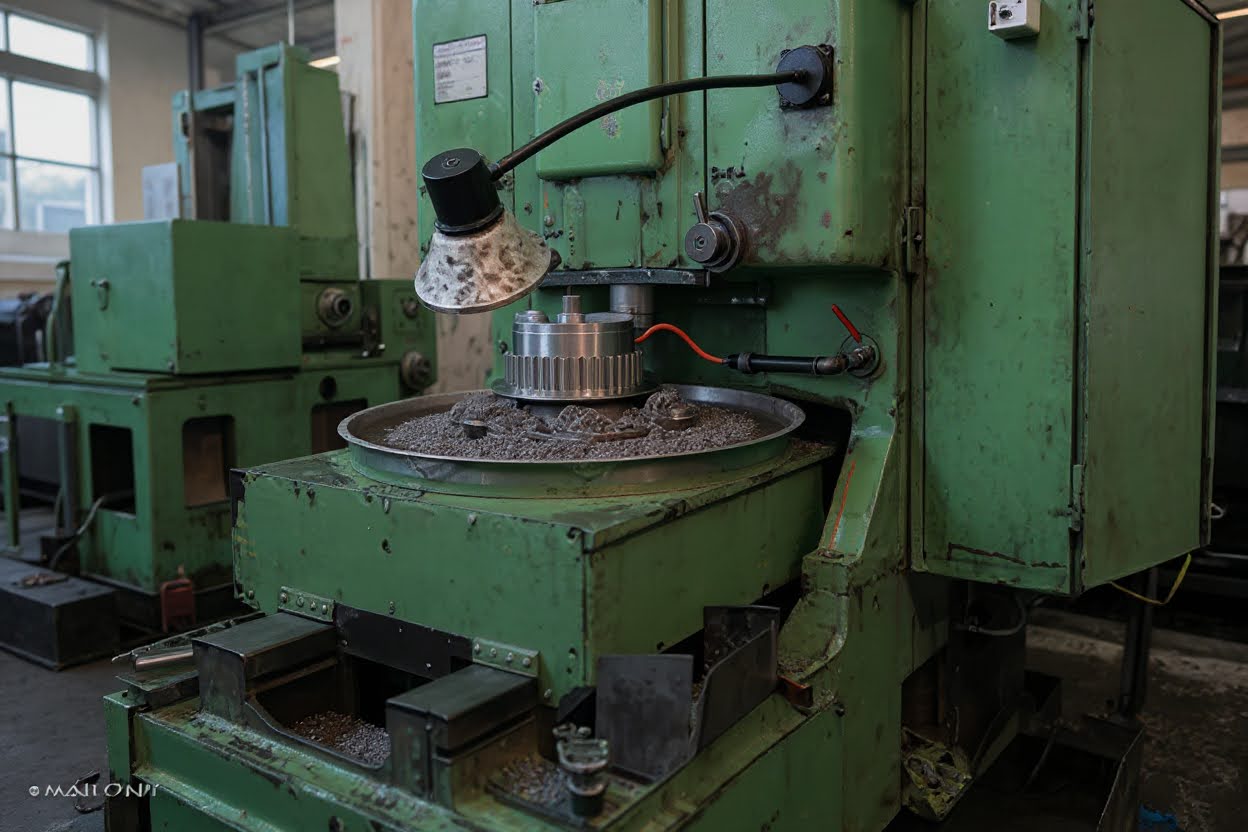

Станина зубодолбежного станка представляет собой мощную литую конструкцию, которая служит фундаментом для всех рабочих узлов и механизмов. Производители используют серый чугун с высокими демпфирующими свойствами, чтобы эффективно гасить вибрации от ударных нагрузок при долблении.

Большая масса корпуса обеспечивает инерционность оборудования, предотвращая смещение станка или его раскачивание во время работы на высоких частотах ходов. Внутренние полости станины укрепляют ребрами жесткости, которые сопротивляются деформации при установке тяжелых заготовок и зажимных патронов. Массивное основание гарантирует сохранение геометрической точности направляющих в течение десятилетий непрерывной эксплуатации в цеху.

Нижняя часть станины часто выполняет функцию резервуара для смазочно-охлаждающей жидкости, что придает конструкции дополнительную устойчивость и компактность. Широкие опорные поверхности позволяют надежно закрепить станок на фундаменте через анкерные болты и антивибрационные опоры. Качественное литье проходит процедуру естественного старения, чтобы исключить появление внутренних напряжений.

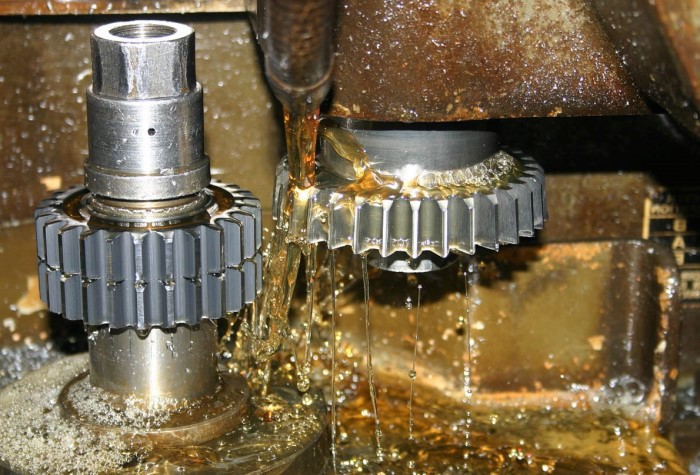

Эффективное удаление стружки предотвращает повреждение режущих кромок долбяка и исключает появление царапин на поверхности готовых зубьев. В зубодолбежных станках применяют мощную систему промывки, которая направляет потоки масла непосредственно в зону контакта инструмента с металлом. Жидкость под давлением вымывает мелкую стружку из глубоких впадин и пазов, унося ее вниз в специальный поддон станины.

Наклонные поверхности внутреннего пространства способствуют быстрому стоку шлама к конвейеру для последующей утилизации отходов производства. В автоматических моделях устанавливают шнековые или ленточные транспортеры, которые выводят металлическую пыль за пределы рабочей зоны в режиме реального времени.

Для очистки масла от мелких частиц используют магнитные сепараторы и многоступенчатые фильтрующие элементы, которые задерживают окалину. Это предотвращает повторное попадание грязи в насос и защищает форсунки от засорения при длительной работе оборудования. При обработке внутренних зубьев стружка скапливается внутри кольца, поэтому оператор настраивает дополнительные сопла для интенсивного вымывания отходов из закрытого пространства.

Механизм радиальной подачи обеспечивает постепенное врезание долбяка в тело заготовки до достижения полной высоты зуба. В процессе обработки рабочий стол с закрепленной деталью плавно перемещается в сторону инструмента по горизонтальным направляющим станины. Величина подачи на один двойной ход ползуна определяет нагрузку на режущую кромку и общее время нарезания венца.

В механических станках за это перемещение отвечает винтовая пара, которая получает вращение от главного привода через систему шестерен и кулис. Когда заготовка достигает нужной глубины, срабатывает жесткий упор или концевой выключатель, который останавливает радиальное движение и переводит станок в режим калибровки.

В современных центрах с ЧПУ радиальное врезание контролирует отдельный сервомотор, который обеспечивает точность позиционирования стола до 0.001 мм. Программа позволяет изменять скорость подачи на разных этапах цикла: быстрое подведение, черновая обработка и финишное выглаживание профиля. Это исключает перегрузку электродвигателей и продлевает ресурс долбяка за счет оптимального распределения усилий резания.

Датчики контроля биения на шпинделе долбяка необходимы для поддержания высокой точности профиля и исключения брака при нарезании шестерен. Электронные сенсоры отслеживают радиальное и осевое смещение вала в режиме реального времени и передают данные в блок управления. Если биение превышает допустимую норму 3–5 мкм, система подает сигнал оператору или автоматически останавливает цикл обработки для проверки инструмента.

Причиной отклонений может стать неправильная установка долбяка в патроне или износ прецизионных подшипников шпиндельного узла. Постоянный мониторинг позволяет выявлять неисправности на ранней стадии и предотвращать поломку дорогостоящей оснастки при работе на высоких скоростях.

Наличие системы контроля биения заготовки на столе также важно для обеспечения концентричности зубчатого венца относительно посадочного отверстия. Датчики проверяют правильность базирования детали перед началом врезания, что исключает неравномерный съем металла по окружности. Использование бесконтактных лазерных измерителей позволяет проводить проверку без остановки вращения узлов.

Автоматический сменщик долбяков в современных центрах позволяет выполнять комплексную обработку зубчатых колес с разными параметрами за один установ. Инструмент располагают в револьверном магазине или в линейном накопителе, который находится в защищенной зоне станка.

Когда программа требует смены оснастки, манипулятор извлекает текущий долбяк из шпинделя и устанавливает новый инструмент заданного профиля. Процесс занимает от 5 до 15 секунд и происходит без вмешательства персонала, что значительно повышает коэффициент использования оборудования. Каждый инструмент в магазине имеет индивидуальный чип с данными о его размерах, материале и степени фактического износа.

Система управления автоматически корректирует координаты и режимы обработки после смены долбяка, исключая ошибки из-за человеческого фактора. Это позволяет последовательно проводить черновое нарезание, чистовую отделку и даже формирование фасок на торцах зубьев в рамках одного цикла. Плотность фиксации в шпинделе обеспечивают мощные пружинные зажимы или гидравлические муфты, которые гарантируют высокую жесткость соединения.

Делительная пара является сердцем кинематики зубодолбежного станка и обеспечивает синхронное вращение инструмента и заготовки. Узел состоит из высокоточной червячной передачи, которая преобразует движение главного вала в медленный поворот рабочего стола и шпинделя долбяка. Точность изготовления зубьев червячного колеса определяет погрешность шага нарезаемой шестерни, поэтому данные детали проходят прецизионную шлифовку и притирку.

Соотношение скоростей вращения настраивают таким образом, чтобы за один оборот долбяка заготовка поворачивалась на строго определенное количество зубьев. Это позволяет имитировать процесс обкатки, при котором профиль зуба формируется как огибающая линия режущих кромок инструмента.

В станках с ЧПУ механическую делительную пару заменяют независимые сервоприводы, которые связаны между собой через электронный редуктор в памяти контроллера. Такая схема убирает лишние звенья в цепи и исключает накопление люфтов, которые характерны для старых зубчатых передач. Электроника позволяет мгновенно менять передаточное число при переходе на выпуск колес с другим числом зубьев без замены сменных шестерен.

Закрытый кабинет зубодолбежного станка выполняет функцию защиты персонала и окружающей среды от вредных факторов процесса металлообработки. Мощный корпус удерживает внутри брызги масла и мелкую стальную стружку, которые разлетаются при работе ползуна на высоких скоростях.

Герметичная конструкция позволяет организовать эффективную систему вытяжки и фильтрации масляного тумана, предотвращая его попадание в легкие людей и на другое оборудование в цеху. Прозрачные смотровые окна из закаленного стекла обеспечивают безопасный визуальный контроль за процессом нарезания зубьев. Наличие кабинета значительно снижает уровень шума, который неизбежно возникает при ударном взаимодействии долбяка с твердой заготовкой.

Двери кабинета оснащают электромеханическими блокировками, которые мгновенно останавливают движение всех узлов при попытке доступа в рабочую зону во время цикла. Это полностью исключает риск производственного травматизма при работе автоматических механизмов смены инструмента и подачи заготовок.
