Зубошлифовальные станки

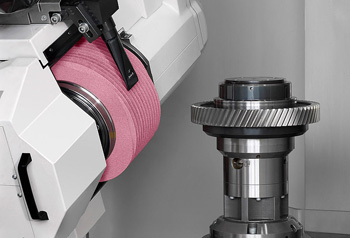

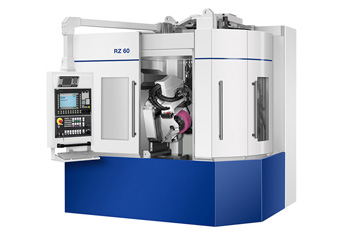

Для обработки зубчатых колес выбирают круги тарельчатого, чашечного или плоского типа - в зависимости от кинематической схемы оборудования. Тарельчатые диски имеют тонкую режущую кромку, которая позволяет шлифовать боковые поверхности зубьев с минимальным тепловым воздействием на металл. Плоские абразивы часто применяют в станках, которые работают методом копирования, когда форма круга полностью совпадает с геометрией впадины шестерни. Кубический нитрид бора выбирают в качестве основного материала, потому что эти составы сохраняют остроту зерен при контакте с закаленной сталью.

Связка абразива должна удерживать частицы до момента их полного износа, чтобы профиль круга не менялся произвольно во время прохода по всей длине венца. Правильный выбор геометрии инструмента исключает подрезание ножки зуба и гарантирует получение правильной эвольвенты по всей высоте профиля.

Станки оснащают быстросъемными фланцами, которые позволяют менять оснастку за несколько минут при переходе на другой модуль шестерни. Балансировка круга перед установкой на шпиндель обязательна, так как малейшее биение оставляет следы на зеркальной поверхности металла. Алмазное напыление на кромке диска обеспечивает высокую производительность и позволяет работать с деталями твердостью 60–65 HRC.

Формирование эвольвентного профиля происходит в процессе сложного обкатного движения, когда вращение заготовки синхронизируют с перемещением шлифовальной головки. Станок имитирует зацепление шестерни с воображаемой рейкой, и в этой схеме абразивный круг выполняет роль зуба рейки.

Программное обеспечение вычисляет траекторию каждой точки контакта, обеспечивая идеальную плавность перехода от ножки к вершине зуба. Использование электронного редуктора позволяет настраивать параметры профиля без замены механических копиров или гитар сменных колес. Точность обката определяет бесшумность будущей передачи, потому что малейшее отклонение от теоретической кривой вызовет вибрации при работе механизма.

Для исключения погрешностей направляющие суппорта и поворотный стол оснащают прецизионными оптическими линейками, которые докладывают о реальном положении узлов контроллеру. Жесткая станина гасит любые колебания, которые могут исказить геометрию зуба в процессе интенсивного съема закаленного слоя стали.

Система очистки смазочно-охлаждающей жидкости на основе центрифуги эффективно удаляет микроскопический шлам и продукты износа абразивного круга из эмульсии. Под действием центробежных сил тяжелые частицы металла и керамики оседают на стенках вращающегося барабана, оставляя жидкость абсолютно чистой. Это предотвращает повторное попадание грязи в зону шлифования, где мелкие песчинки могут оставить глубокие царапины на зеркальной поверхности зубьев.

Качественная фильтрация также защищает прецизионные насосы и форсунки от абразивного износа, продлевая срок службы всей гидравлической системы станка. Постоянная чистота состава исключает засаливание круга и позволяет поддерживать высокую производительность обработки в течение всей смены.

Использование очищенной жидкости снижает вероятность возникновения прижогов, так как шлам не препятствует эффективному отводу тепла из зоны контакта материалов. Центрифуга работает в автоматическом режиме и требует минимального внимания со стороны персонала для удаления накопленного осадка из сборника. Современные модели фильтров имеют функцию дегазации, которая убирает пузырьки воздуха из потока эмульсии для обеспечения стабильности давления в магистралях.

Интегрированные измерительные системы с контактными щупами позволяют проверять точность профиля и шага зубьев непосредственно в рабочей зоне станка. После завершения цикла шлифования головка с датчиком сканирует боковые поверхности шестерни и передает координаты каждой точки в компьютер.

Программное обеспечение сравнивает полученное облако данных с эталонной 3D-моделью и мгновенно вычисляет отклонения по всем параметрам. Если система фиксирует наличие припуска, станок автоматически запускает дополнительный чистовой проход для исправления погрешности без переустановки детали. Такой подход исключает влияние человеческого фактора и гарантирует 100% выход годной продукции с заданными характеристиками.

Высокая чувствительность сенсоров позволяет определять радиальное биение и погрешность направления зуба с точностью до 0.5 мкм. Измерительный цикл занимает минимум времени, потому что движения щупа оптимизирует алгоритм управления осями. Использование встроенного контроля избавляет от необходимости транспортировки тяжелых заготовок в лабораторию и сокращает производственный цикл.

Автоматическая система балансировки шпинделя устраняет вибрации, которые возникают из-за неравномерного распределения массы абразивного круга при вращении. Внутри вала располагают подвижные грузики, которые перемещаются под управлением электроники до момента полной компенсации дисбаланса.

Специальный датчик вибрации постоянно отслеживает уровень колебаний и подает сигнал на корректировку положения элементов при малейшем отклонении. Это важно для финишных операций, так как даже микронное биение оставляет на поверхности зубьев характерную «волну». Идеальное равновесие узла снижает нагрузку на подшипники и предотвращает преждевременное разрушение структуры заточного инструмента под действием центробежных сил.

Плавная работа шпинделя гарантирует получение стабильной шероховатости и предотвращает выкрашивание мелких зерен абразива в момент врезания в закаленную сталь. Балансировка происходит в режиме реального времени без остановки вращения, что экономит время при наладке оборудования на новые задачи. Отсутствие динамических ударов бережет прецизионные направляющие станка от ускоренного износа и сохраняет заводские настройки точности на годы.

Гидростатические направляющие используют слой масла под давлением для полного разделения трущихся поверхностей суппорта и станины станка. Насос нагнетает смазку в специальные карманы, создавая устойчивую подушку, которая выдерживает огромные весовые и динамические нагрузки. Эта технология исключает механический контакт металлов, благодаря чему износ узлов позиционирования отсутствует в течение десятилетий.

Масляный слой обладает уникальной способностью сглаживать мелкие неровности направляющих, повышая геометрическую точность перемещений до субмикронного уровня. Высокое демпфирование жидкости гасит микровибрации, возникающие в процессе шлифования твердых сплавов на высоких скоростях.

Плавность хода на гидростатике позволяет выполнять подачу инструмента с минимальным шагом без рывков и заеданий, которые характерны для направляющих качения. Система поддерживает стабильность положения осей при любых скоростях движения, что гарантирует идеальную повторяемость профиля каждого зуба.

При шлифовании зубьев маслом в качестве СОЖ существует риск возникновения возгорания из-за интенсивного искрообразования и образования масляного тумана. Высокая концентрация разогретых паров внутри кабины может вспыхнуть при случайном контакте с раскаленной стружкой или при поломке круга.

Современные станки оснащают автономными системами пожаротушения, которые используют углекислоту или специальные химические составы для мгновенного подавления пламени. Датчики пламени и температуры реагируют на угрозу за доли секунды, подавая команду на отключение питания и перекрытие подачи воздуха в рабочую зону. Это защищает дорогостоящее электронное оборудование и предотвращает распространение огня по производственному помещению.

Наличие системы безопасности позволяет работать на максимальных режимах производительности, когда температура в точке контакта материалов достигает критических значений. Герметичный корпус кабины удерживает огнетушащее вещество внутри, обеспечивая высокую концентрацию состава для быстрого прекращения химической реакции горения. После срабатывания защиты станок легко очистить от следов состава, что минимизирует время простоя оборудования после инцидента.

Внешний холодильный агрегат (теплообменник) поддерживает постоянную температуру смазочно-охлаждающей жидкости и гидравлического масла в процессе работы станка. Тепловая энергия от зоны шлифования и работы мощных приводов передается рабочим средам, а это может вызвать расширение станины и шпинделей. Если температура металла изменится на несколько градусов, точность нарезки зубьев упадет из-за неконтролируемого смещения базовых поверхностей.

Теплообменник отводит избыточное тепло в атмосферу или систему оборотного водоснабжения, удерживая параметры носителей в пределах 0.1–0.5℃. Это гарантирует неизменность геометрических размеров всех узлов оборудования в течение многочасовой непрерывной эксплуатации.

Стабильный тепловой режим предотвращает колебания вязкости масел, что важно для правильной работы гидростатических направляющих и подшипников шпинделя. Программное обеспечение станка синхронизирует работу холодильника с текущей нагрузкой, обеспечивая оптимальный баланс температур в любой момент времени. Перед началом смены система может принудительно прогревать жидкости до рабочего уровня для сокращения времени выхода оборудования на паспортную точность.

Автоматический сменщик позволяет проводить комплексную обработку зубчатого колеса за один установ, используя разные типы абразивных дисков для черновой и чистовой стадий. Оснастка хранится в защищенном магазине, и манипулятор устанавливает нужный пакет кругов в шпиндель по команде управляющей программы. Эта функция избавляет от необходимости ручной переналадки оборудования, которая обычно занимает много времени и требует повторной выверки инструмента.

При каждой смене система автоматически проверяет надежность зажима и отсутствие биения с помощью встроенных сенсоров. Это значительно повышает коэффициент использования станка и позволяет выполнять сложные заказы с минимальными трудозатратами.

Использование пакетов кругов позволяет за один цикл шлифовать не только боковые поверхности, но и вершины зубьев, а также формировать специальные фаски. Каждый набор в магазине имеет индивидуальный чип, и на нем записаны данные о диаметре, профиле и степени текущего износа абразива. Программа самостоятельно подбирает режимы вращения для каждого нового инструмента, обеспечивая идеальные условия резания металла.

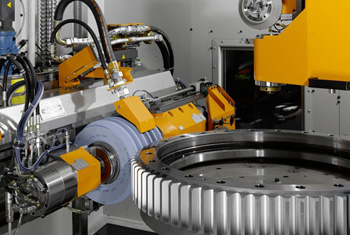

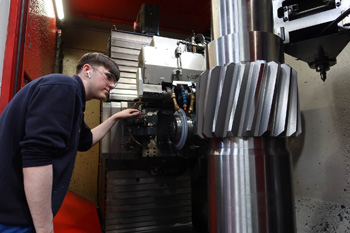

Портальная компоновка станка обеспечивает симметричное распределение нагрузок и высочайшую жесткость при обработке крупногабаритных и тяжелых шестерен. Шлифовальная бабка перемещается по траверсе, которая опирается на две массивные колонны, и такая схема предотвращает перекосы узлов под действием сил резания.

В отличие от консольных моделей портальная рама имеет замкнутый контур, и он в несколько раз лучше сопротивляется деформациям кручения и изгиба. Это позволяет достигать идеальной параллельности зубьев на широких венцах и исключает появление конусности профиля. Высокая инерционность конструкции гасит любые вибрации, обеспечивая зеркальный блеск поверхности металла за счет стабильности положения осей.

Рабочий стол в таких станках обычно располагают на мощном фундаменте отдельно от направляющих инструмента, что исключает влияние веса заготовки на точность перемещений. Широкое расстояние между колоннами позволяет устанавливать детали диаметром в несколько метров и массой в десятки тонн без потери класса точности. Внутренние полости портала часто заполняют полимербетоном для повышения демпфирующих характеристик и тепловой стабильности оборудования.
