Изготовление шестерен для кранов

Изготовление зубчатых колес для подъемных механизмов подчиняется жестким отраслевым регламентам, гарантирующим безопасность эксплуатации на строительных и производственных площадках.

Основной документ - ГОСТ 21354, который определяет методы расчета на прочность цилиндрических передач внешнего зацепления. Для кранов, работающих в составе опасных производственных объектов, также учитываются федеральные нормы и правила в области промышленной безопасности. Эти стандарты устанавливают требования к точности профиля, которая для крановых редукторов обычно соответствует 8 или 9 классу по ГОСТ 1643.

При производстве важна не только геометрия, но и обязательное наличие сертификатов на металл, подтверждающих его химический состав и механические свойства. Соблюдение этих норм исключает риск внезапного разрушения зуба при подъеме грузов максимальной массы, что является залогом защиты жизни персонала и сохранности дорогостоящих материалов.

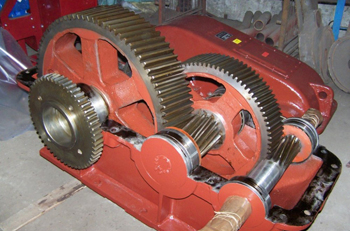

Использование косозубых передач в приводах мостов и тележек крана технически обосновано необходимостью плавного пуска и остановки массивной конструкции. В отличие от прямозубых пар косой зуб входит в зацепление постепенно, что минимизирует ударные импульсы в момент начала движения электродвигателя. Это существенно снижает динамические нагрузки на подкрановые пути и металлоконструкцию самого крана.

При изготовлении косозубых шестерен достигается высокий коэффициент перекрытия, что позволяет распределить крутящий момент между двумя или тремя парами зубьев одновременно. Такая схема работы предотвращает возникновение резонансных колебаний, которые могут привести к раскачиванию груза на стропах.

Высокая износостойкость и бесшумность косозубых пар делают их идеальным решением для цеховых мостовых кранов, работающих в интенсивном многосменном режиме с частыми циклами включения и торможения.

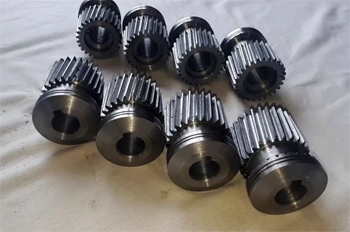

Шестерни грузовых лебедок испытывают колоссальные статические и переменные нагрузки, поэтому для их изготовления применяют стали с повышенным пределом выносливости. В отечественной практике эталоном считаются легированные стали марок 40ХН, 30ХГСА и 18ХГТ.

Сталь 40ХН содержит никель, что обеспечивает высокую ударную вязкость металла даже при отрицательных температурах, что критично для башенных кранов. Марка 18ХГТ идеально подходит для деталей, проходящих процедуру цементации, так как позволяет создать сверхтвердый поверхностный слой при сохранении эластичной сердцевины.

При производстве шестерен для тяжелых режимов работы также учитывается прокаливаемость стали по всему сечению зуба. Правильный подбор сплава гарантирует, что деталь выдержит расчетное количество циклов нагружения без образования микротрещин у основания зуба, предотвращая аварийные ситуации при работе с многотонными блоками.

После насыщения поверхности стали углеродом с последующей закалкой технический параметр глубины слоя должен составлять от 1,5 до 2,5 мм в зависимости от модуля зуба. Слишком тонкий слой быстро сотрется или будет продавлен вглубь при пиковой нагрузке, что приведет к разрушению зуба. Избыточная глубина цементации делает зуб хрупким и склонным к отлому у основания.

При изготовлении качественных шестерен на заводе осуществляется строгий контроль микроструктуры закаленного слоя. Оптимальная твердость поверхности в 58–62 единицы по Роквеллу в сочетании с правильно подобранной глубиной позволяет шестерне успешно сопротивляться питтингу и абразивному износу на протяжении 10 или 12 лет эксплуатации.

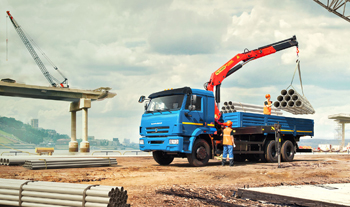

Поворотные механизмы башенных и автомобильных кранов часто оснащают открытыми зубчатыми венцами и шестернями большого модуля. Изготовление таких деталей сопряжено с необходимостью защиты металла от агрессивного воздействия внешней среды: пыли, влаги и песка.

В отличие от закрытых редукторов здесь невозможно обеспечить постоянную масляную ванну, поэтому при производстве зубьям придают специфический профиль с увеличенными зазорами. Это предотвращает заклинивание пары при попадании посторонних частиц.

Часто для таких узлов заказывают шестерни из стали с последующим азотированием, что создает коррозионностойкий слой высокой твердости. При эксплуатации открытых передач критически важно использовать специализированные адгезионные смазки, которые не стекают с вертикальных поверхностей зубьев под действием гравитации и центробежных сил, сохраняя защитную пленку в любых погодных условиях.

В зубчатом зацеплении ведущая и ведомая шестерни в процессе работы проходят стадию взаимной приработки, формируя уникальное пятно контакта. При износе одной детали геометрия её зубьев неизбежно искажается.

Установка новой шестерни в пару к старой, имеющей выработку, технически неверна: разница в профилях приведет к тому, что нагрузка будет передаваться через узкую полосу или кромку зуба. Это вызовет мгновенный локальный перегрев, сильный шум и лавинообразное разрушение новой детали уже через 200 или 300 часов работы.

При изготовлении запчастей для кранов профессионалы настаивают на производстве и монтаже комплектов. Только полная замена пары гарантирует правильное распределение усилий по всей ширине венца, исключает вибрации и позволяет восстановить паспортный коэффициент полезного действия редуктора, обеспечивая безопасность подъемных операций.

Портальные краны в морских и речных портах эксплуатируются в условиях значительных температурных перепадов. При изготовлении шестерен для такой техники инженеры учитывают коэффициент линейного расширения металла.

В летний период при нагреве деталей до +60-70 градусов тепловой зазор в зацеплении уменьшается. Если при производстве не был заложен достаточный боковой зазор, произойдет заклинивание передачи. Зимой при сильных морозах сталь может стать хрупкой, поэтому для северных широт выбирают стали с добавлением никеля.

Также решающую роль играет вязкость смазки: при низких температурах масло густеет, что затрудняет пуск механизмов и может вызвать сухое трение в первые минуты работы. Качественное проектирование и производство шестерен с учетом климатического исполнения (У, ХЛ) гарантируют бесперебойную работу портового оборудования в течение всего года без риска поломки зубьев.

Проверка готовых крановых шестерен включает инструментальный контроль и неразрушающие методы дефектоскопии. На этапе ОТК измеряются радиальное биение зубчатого венца, погрешность основного шага и толщина зуба по хорде. Важнейшим тестом является проверка пятна контакта под нагрузкой на обкаточном стенде: краска должна распределяться равномерно по рабочей поверхности зуба.

Для выявления скрытых дефектов структуры металла, таких как закалочные трещины или раковины, используют магнитную или ультразвуковую дефектоскопию. Твердость поверхности проверяется электронными твердомерами в 3 или 5 точках по окружности. Каждая партия сопровождается техническим паспортом и сертификатом соответствия.

Такой многоступенчатый контроль гарантирует, что установленная на кран деталь обеспечит заявленный ресурс и не станет причиной аварии из-за скрытого производственного брака.

В отличие от закрытых редукторов, работающих в масляной ванне, шестерни поворотных кругов башенных кранов открыты. Они подвергаются воздействию дождя, пыли и перепадов влажности. Техническая практика показывает, что зеркально гладкая поверхность в таких условиях хуже удерживает густые адгезионные смазки, которые просто сбрасываются под действием центробежной силы.

При изготовлении шестерен для открытых передач применяют метод контролируемой шероховатости или фосфатирования поверхности. Фосфатный слой имеет микропористую структуру, которая работает как губка, удерживая смазочный материал в зоне контакта. Это предотвращает возникновение сухого трения в моменты поворота стрелы.

Качественная подготовка поверхности при производстве позволяет создать на металле устойчивый защитный барьер, который намного снижает интенсивность абразивного износа от попадающего на зубья песка и строительной пыли.

Механизмы подъема и передвижения крана работают в условиях постоянных пусков и торможений, что создает резкие скачки крутящего момента. В отличие от станков, где нагрузка нарастает плавно, крановая шестерня должна мгновенно принимать на себя импульс от многотонного груза.

При изготовлении таких деталей применяется технология создания градиентной структуры металла. С помощью специализированных режимов термической обработки технологи добиваются того, чтобы переход от твердого поверхностного слоя к вязкой сердцевине был максимально плавным. Это исключает риск отслоения (шелушения) закаленного слоя при резких ударах.

При проектировании зубьев для крановых лебедок часто используется небольшое увеличение толщины зуба у основания, что повышает его изгибную прочность. Такой подход гарантирует, что деталь не разрушится при экстренном срабатывании тормоза или при внезапном подхвате груза с земли.
