Зубострогальные станки

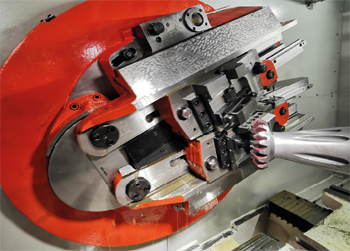

Двухрезцовая система обеспечивает одновременную обработку обеих сторон зуба конического колеса, что значительно сокращает время выполнения операции. Инструменты устанавливают в специальные суппорты, которые совершают возвратно-поступательные движения навстречу друг другу по заданным направляющим. Резцы движутся по сходящимся траекториям, когда они имитируют зацепление детали с воображаемым плоским производящим колесом.

Такая схема позволяет формировать правильный профиль впадины за один рабочий цикл без перекосов и отклонений от центральной оси заготовки. Синхронизацию перемещений обеспечивает сложная система рычагов или электронные сервоприводы, которые полностью исключают столкновение режущих кромок в нижней точке хода.

Настройка взаимного положения резцов требует использования прецизионных шаблонов, чтобы вершины инструментов находились в строго заданных координатах. Точная юстировка вылета каждого резца гарантирует равномерное распределение нагрузки между ними, потому что даже малая погрешность вызовет быстрый износ одной из кромок. Использование двухрезцовой головки повышает производительность оборудования на 40–50% по сравнению с однорезцовыми модификациями.

Обкатная люлька - ключевой узел зубострогального станка, потому что она несет на себе суппорты с резцами и обеспечивает их сложное вращательное движение. Этот механизм имитирует вращение воображаемого колеса, которое входит в зацепление с заготовкой для формирования эвольвентного профиля зубьев.

В процессе работы люлька совершает медленный поворот вокруг своей оси, когда резцы выполняют быстрые возвратно-поступательные движения вдоль образующей зуба. Это позволяет получать конические колеса с прямыми зубьями, которые имеют идеально точную форму по всей длине. Жесткость крепления люльки в корпусе станка определяет стабильность размеров деталей и отсутствие погрешностей при серийном производстве.

Для настройки параметров обкатки используют систему сменных шестерен или программируемые приводы, которые связывают вращение заготовки и люльки в единую цепь. Когда инструмент заканчивает обработку одного зуба, механизм деления поворачивает деталь, а люлька возвращается в исходное положение для начала нового цикла. В современных моделях этот вспомогательный ход происходит на повышенной скорости, сокращая общее время обработки заготовки.

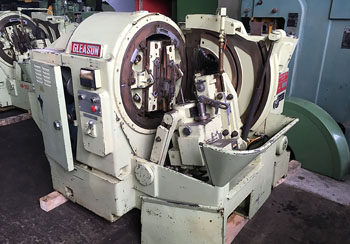

Длину хода режущего инструмента настраивают исходя из ширины зубчатого венца заготовки с учетом необходимых перебегов для выхода стружки. В механических зубострогальных станках для этой цели изменяют положение пальца кривошипного механизма, который преобразует вращение мотора в линейное движение суппорта. Оператор перемещает палец вдоль радиального паза ведущего диска, увеличивая или уменьшая амплитуду колебаний рычажной системы.

Параметр выставляют по мерной шкале с точностью до 1 мм, чтобы резцы полностью проходили через зону контакта с металлом. Правильно выбранный ход предотвращает соударение инструмента с элементами зажимной оснастки и сокращает время холостых перемещений головки.

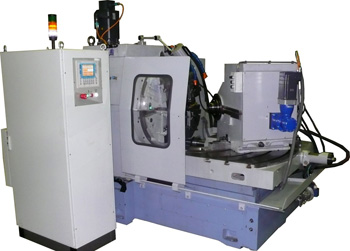

В автоматизированном оборудовании за величину хода отвечают гидравлические цилиндры или высокоскоростные винтовые пары, которые управляются контроллером. Программа позволяет плавно менять скорость движения на разных участках пути, что улучшает условия врезания резца в твердый материал. Датчики положения фиксируют крайние точки траектории и мгновенно подают сигнал на реверс привода для начала обратного хода.

Фиксация заготовки в центрах обеспечивает высокую соосность зубчатого венца и базовых поверхностей детали, что исключает биение при работе готовой передачи. Этот метод применяют при обработке вал-шестерен или конических колес с длинными хвостовиками, когда нужно исключить прогиб металла под давлением резцов.

Передний центр станка передает вращение от шпинделя бабки, а задний центр поддерживает свободный край детали, создавая жесткую замкнутую систему. Такая схема крепления предотвращает смещение заготовки вдоль продольной оси, которое может возникнуть из-за осевых составляющих силы резания. Точное базирование гарантирует равномерное распределение припуска между всеми зубьями и повышает точность шага деления.

Поверхности центров проходят закалку и шлифовку, чтобы выдерживать значительные прижимные усилия без пластической деформации. В процессе работы узлы постоянно получают смазку, которая предотвращает перегрев и заклинивание вращающихся частей при высоких оборотах. Для крупногабаритных деталей используют усиленные задние бабки с гидравлическим поджимом пиноли.

Зубострогальный процесс сопровождается периодическими ударными нагрузками, которые возникают в момент врезания каждого резца в поверхность заготовки. Для гашения этой энергии производители проектируют массивные станины с широкими опорными поверхностями и развитым оребрением внутренних полостей.

Основание отливают из модифицированного чугуна, который обладает уникальной способностью поглощать вибрации в 3–4 раза эффективнее стали. Это предотвращает раскачивание оборудования и сохраняет точность настроек при работе на максимальных скоростях. Дополнительную защиту обеспечивают гидродинамические направляющие, когда масляная пленка в сопряжениях узлов выполняет роль мощного демпфера для мелких колебаний.

Для минимизации динамических воздействий в кинематическую цепь привода встраивают маховики и противовесы, которые сглаживают пиковые нагрузки на электродвигатель. Тяжелые суппорты и механизмы люльки имеют высокую инерционность, поэтому сохраняют плавность движения даже при обработке закаленных сплавов.

Механизм отвода инструмента необходим для создания гарантированного зазора между режущей кромкой и металлом во время обратного хода суппорта. Когда резец завершает рабочий проход, специальный узел кулачкового или рычажного типа немного приподнимает оправку или отклоняет суппорт. Это полностью исключает трение задней поверхности инструмента о свежеобработанный профиль зуба, которое приводит к потере остроты и появлению рисок.

Величина отвода обычно составляет 0.2–0.5 мм, что достаточно для свободного возврата головки в исходную точку без риска столкновения. Синхронизация этого движения с основным циклом происходит через механические связи, и это обеспечивает надежность срабатывания системы на каждом такте.

В современных станках за отвод резцов отвечают высокоскоростные пьезоэлектрические или электромагнитные приводы, которые сокращают время вспомогательного перемещения. Технология позволяет увеличить частоту ходов инструмента, потому что фаза подъема и опускания происходит за доли секунды. Отсутствие контакта на холостом ходу снижает нагрев резцов и заготовки, что сохраняет первоначальную твердость стали в зоне резания.

Т-образные пазы на поверхности рабочего стола или шпиндельного фланца служат для надежного закрепления зажимной оснастки и установочных приспособлений. В эти канавки устанавливают головки анкерных болтов, которые удерживают патроны, оправки или специальные прижимы с огромным усилием.

Геометрия пазов соответствует государственным стандартам, что позволяет использовать универсальный набор крепежных элементов для разных типов заготовок. Чистовая шлифовка кромок пазов обеспечивает высокую плоскостность основания, когда нужно выставить деталь с точностью до сотых долей миллиметра. Такая система фиксации гарантирует стабильное положение металла под воздействием нагрузок.

Через пазы также происходит отвод смазочно-охлаждающей жидкости и мелкой стружки из зоны базирования заготовки в приемный поддон станины. Регулярная очистка канавок предотвращает накопление твердых отходов, которые могут вызвать перекос приспособления при его повторном монтаже. Количество и расположение пазов рассчитывают так, чтобы оператор мог закрепить деталь любого диаметра в оптимальной зоне рабочего пространства.

Процесс строгания зубьев характеризуется образованием длинной вьющейся стружки, которая может запутаться в механизмах станка или повредить поверхность детали. Система охлаждения подает мощную струю масла или эмульсии под давлением 4–6 бар непосредственно в зону контакта резца с металлом. Поток жидкости не только отводит избыточное тепло, но и физически вымывает отходы из узкого пространства впадины зуба.

Направление форсунок настраивают так, чтобы жидкость сбивала стружку вниз, направляя ее к шнековому или ленточному конвейеру. Постоянная промывка рабочей зоны предотвращает налипание металла на режущую кромку, что сохраняет высокую чистоту обработки и точность профиля.

Отработанный состав проходит через систему фильтрации, где магнитные сепараторы задерживают мелкую окалину, а сетки останавливают крупные витки стружки. Очищенное и охлажденное масло возвращается в бак для повторного цикла, что снижает расход дорогостоящих технологических жидкостей. Если в зоне резания накопится слишком много отходов, возрастет риск поломки резцов из-за их заклинивания в материале заготовки.

Гидравлический привод обеспечивает исключительно плавное и бесступенчатое перемещение рабочего стола, что необходимо для точного деления заготовки на зубья. В отличие от механических передач гидросистема позволяет менять скорость подачи и вращения в широком диапазоне без остановки процесса.

Постоянное давление масла в цилиндрах выбирает все люфты в сопряжениях, гарантируя высокую жесткость позиционирования детали под нагрузкой. Это особенно важно при чистовых операциях, когда малейший рывок или вибрация приведут к браку дорогостоящей шестерни. Использование гидравлики снижает уровень шума оборудования и защищает механизмы от перегрузок.

Система управления гидравликой поддерживает стабильность параметров даже при изменении вязкости масла в процессе прогрева станка в начале смены. Специальные термостаты и теплообменники удерживают температуру рабочей среды в заданном диапазоне для сохранения высокой точности перемещений. Гидравлические приводы имеют меньшие габариты по сравнению с электромеханическими аналогами, что делает конструкцию станка более компактной.

Своевременный контроль износа резцов позволяет избежать снижения точности профиля зуба и предотвратить поломку инструмента в процессе обработки. Основными признаками затупления кромки считаются изменение характера шума при строгании и появление цветов побежалости на поверхности стружки. Когда резец теряет остроту, силы резания резко возрастают, что вызывает усиление вибраций станины и характерный свист при врезании в металл.

Визуальный осмотр верхушки инструмента проводят при каждой смене заготовки, обращая внимание на наличие микроскопических сколов и закругление лезвия. Если вовремя не отправить резец на переточку, шероховатость зубьев выйдет за пределы допусков и деталь потребует сложной финишной доводки.

В высокотехнологичных станках устанавливают системы лазерного контроля, которые измеряют фактическую геометрию режущей кромки в автоматическом режиме. Датчик сканирует резец перед началом каждого цикла и сравнивает данные с эталонным профилем из памяти контроллера. Также контролируют нагрузку на главный электродвигатель привода: рост потребляемого тока прямо указывает на увеличение сопротивления из-за тупого инструмента.

Тепловая стабилизация узлов зубострогального станка позволяет сохранять точность перемещений при работе оборудования в несколько смен. В процессе строгания выделяется большое количество энергии, которая нагревает станину, шпиндель и гидравлическое масло, вызывая температурное расширение металла. Даже изменение размеров корпуса на 0.02 мм может привести к браку высокоточной детали из-за смещения оси обкатки.

Для борьбы с этой проблемой станки оснащают системами принудительного охлаждения наиболее горячих зон с помощью циркуляции антифриза или масла. Постоянный тепловой режим гарантирует, что детали будут иметь идентичные размеры и профиль зуба.

Блок управления учитывает температурные деформации с помощью сети датчиков, установленных в критических точках агрегата. Программное обеспечение автоматически корректирует координаты осей в реальном времени, компенсируя удлинение валов и расширение станины. Это позволяет работать с допусками в несколько микрон даже при колебаниях температуры воздуха в производственном помещении.

Зажимная оправка служит связующим звеньем между шпинделем станка и заготовкой, поэтому ее жесткость напрямую определяет точность нарезаемых зубьев. Во время строгания на деталь действуют значительные радиальные и осевые силы, которые стремятся отогнуть оправку от центральной оси вращения. Если оснастка будет иметь недостаточную толщину или длину, возникнут упругие деформации и вибрации, которые испортят чистоту поверхности металла.

Оправки изготавливают из легированных сталей с обязательной закалкой до высокой твердости и последующей финишной шлифовкой всех посадочных поверхностей. Это гарантирует биение в пределах 3–5 мкм на максимальном вылете, что необходимо для получения качественных шестерен.

Конструкция оправки должна обеспечивать максимально плотную посадку заготовки без малейших зазоров, которые могут привести к смещению детали под нагрузкой. Применение гидропластовых или цанговых систем зажима позволяет равномерно распределить усилие по всей площади контакта, исключая деформацию тонкостенных колес. Для тяжелых работ используют оправки с дополнительными опорными фланцами, которые увеличивают общую инерционность системы и гасят мелкие колебания.
