Изготовление шестерен

Выбор материала для шестерен определяется характером будущих нагрузок и требованиями к износостойкости. В отечественном машиностроении наиболее востребованы конструкционные легированные стали марок 40Х, 45 и 30ХГСА. Эти сплавы обладают отличным сочетанием прочности и вязкости после термической обработки.

Сталь 40Х ценится за высокую прокаливаемость, что позволяет добиться однородной структуры металла по всему сечению зуба. Для тяжелонагруженных передач, работающих в условиях сильных ударов, применяют стали типа 12ХН3А или 20ХН3А. Такие материалы содержат никель и хром, что обеспечивает исключительную ударную вязкость и контактную выносливость.

При изготовлении шестерен на заказ выбор марки стали сопровождается анализом условий эксплуатации механизма, чтобы исключить хрупкое разрушение зубьев при пиковых нагрузках. Правильно подобранное сырье гарантирует, что деталь отработает расчетный ресурс в 10-15 лет без изменения геометрии зацепления.

Процесс воссоздания детали при отсутствии чертежей начинается с реверсивного инжиниринга. Специалисты проводят тщательные замеры всех геометрических параметров изношенного изделия. Ключевой задачей становится точное определение модуля зацепления, количества зубьев и угла наклона линии зуба.

При изготовлении шестерни по образцу важно учитывать естественную выработку металла: мастер должен рассчитать исходные размеры детали до начала процесса износа. На современных предприятиях для этого используют координатно-измерительные машины и 3D-сканеры, которые позволяют создать цифровую модель с точностью до нескольких микрон.

После оцифровки инженер восстанавливает параметры профиля и подбирает соответствующий режущий инструмент. Такой подход позволяет получить деталь, которая идеально встанет в существующий механизм и обеспечит правильное пятно контакта в паре с ответной шестерней без риска заклинивания.

Термическая обработка - обязательный этап производства, формирующий твердость и долговечность зубьев. Наиболее эффективный метод упрочнения - цементация: насыщение поверхностного слоя стали углеродом на глубину до 2 мм с последующей закалкой.

Технический смысл этой процедуры заключается в создании градиента прочности: поверхность зуба становится твердой как стекло (до 60 единиц по шкале Роквелла), а сердцевина остается вязкой и пластичной. Это позволяет шестерне успешно сопротивляться истиранию и одновременно выдерживать мощные динамические удары без поломки зубьев.

Также применяют методы азотирования или закалки токами высокой частоты - в зависимости от марки стали. Качественно проведенная термообработка увеличивает ресурс зубчатой передачи по сравнению с необработанными деталями, существенно снижая риск аварийного выхода оборудования из строя.

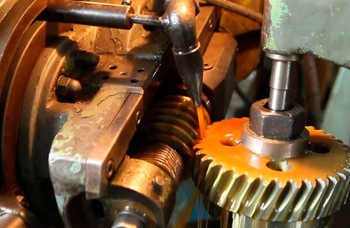

Использование оборудования с числовым программным управлением радикально повышает точность и повторяемость изделий при серийном выпуске. Процесс нарезания зубьев на таких станках полностью автоматизирован, что исключает человеческий фактор и ошибки позиционирования инструмента.

Современные зубофрезерные центры позволяют формировать сложные профили, включая модифицированные зубья с поднутрениями или специфической кривизной. При изготовлении шестерен на станках с программным управлением достигается высокая кинематическая точность, что минимизирует вибрации и шум при работе передачи. Высокая скорость обработки и возможность быстрой переналадки оборудования позволяют выполнять заказы в сжатые сроки - от одного до трех рабочих дней.

Применение цифровых технологий гарантирует, что 100-я и 1000-я шестерни в партии будут абсолютно идентичны первой. Заказчик может быть уверен в полной взаимозаменяемости комплектующих при ремонте техники.

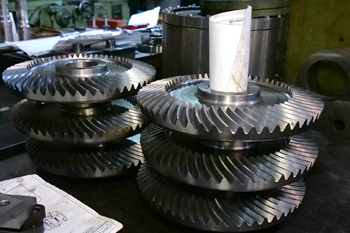

Различие в работе этих типов шестерен обусловлено геометрией входа зубьев в зацепление. В прямозубой передаче контакт происходит мгновенно по всей ширине зуба, что сопровождается ударным импульсом и характерным шумом. В косозубых парах зубья расположены под наклоном к оси вращения и входят в контакт постепенно. Это обеспечивает плавность передачи крутящего момента и значительно снижает уровень звукового давления и вибраций.

С технической стороны косозубая передача обладает более высоким коэффициентом перекрытия: в каждый момент времени в зацеплении находятся одновременно 2 или 3 пары зубьев. Это позволяет распределить нагрузку по большей площади металла, что увеличивает несущую способность механизма на 20% при тех же габаритах.

Изготовление косозубых изделий сложнее технически, так как требует точного расчета осевых усилий, возникающих при вращении валов, но результат оправдывается надежностью узла.

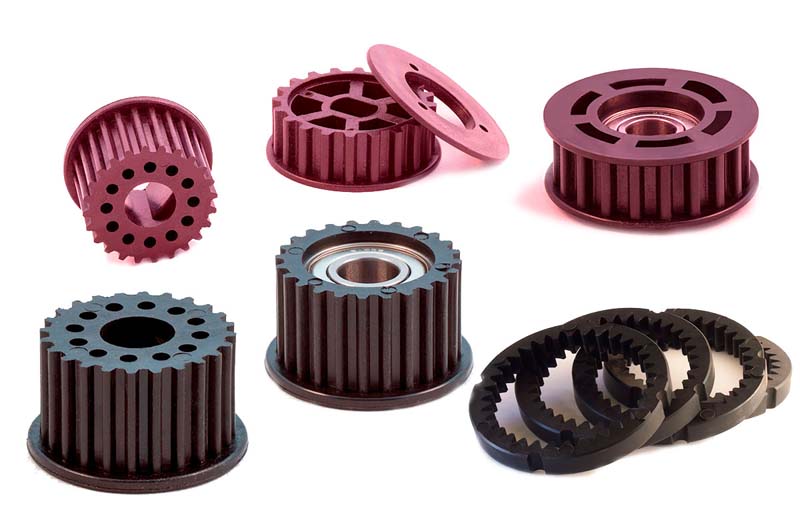

Применение капролона или других высокопрочных пластиков при производстве шестерен актуально для узлов с низкими и средними нагрузками. Главные преимущества полимерных деталей - их малый вес, абсолютная стойкость к коррозии и способность работать без смазки.

Пластиковые шестерни обладают эффектом самосмазывания и низким коэффициентом трения, что делает их идеальными для пищевой и медицинской промышленности. Технической особенностью этих изделий является их способность эффективно гасить шум и вибрации, превосходя в этом металл в несколько раз.

При изготовлении пластмассовых шестерен методом фрезерования достигается высокая точность профиля, а податливость материала позволяет компенсировать небольшие погрешности монтажа валов. Однако важно учитывать температурные ограничения: пластик теряет прочность при нагреве свыше +100 градусов.

Использование полимеров является экономически выгодным решением для приводов бытовой техники, оргтехники и легкого упаковочного оборудования.

Проверка качества шестерен включает инструментальный контроль геометрии и лабораторные испытания структуры металла. На этапе выходного контроля измеряются радиальное биение зубчатого венца, ошибка шага зацепления и толщина зуба по хорде. Для ответственных передач проводится проверка пятна контакта на краску, которая показывает равномерность прилегания поверхностей. Твердость закаленного слоя контролируется методами неразрушающего контроля с использованием переносных твердомеров.

При изготовлении шестерен для авиации или энергетики обязательно проведение магнитопорошковой или ультразвуковой дефектоскопии на отсутствие скрытых микротрещин. Каждый комплект сопровождается паспортом качества, в котором зафиксированы отклонения от номинальных размеров.

Соблюдение жестких допусков по 7-й или 8-й степени точности гарантирует плавность вращения и исключает перегрев редуктора в процессе эксплуатации под полной нагрузкой.

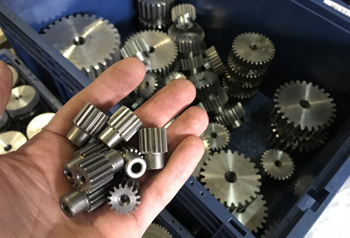

Производство миниатюрных зубчатых колес диаметром менее 5-10 миллиметров требует применения уникального оборудования и оптики высокого разрешения. Такие детали используются в часовых механизмах, измерительных приборах и микроробототехнике.

Главная техническая сложность заключается в формировании микроскопического модуля зацепления, который может составлять всего 0,1 мм. При изготовлении таких изделий используются методы прецизионного фрезерования или электроэрозионной обработки. Поверхность зубьев подвергается тщательной полировке для минимизации трения, так как в микромеханике даже незначительное сопротивление может остановить работу устройства. Материалами для микрошестерен часто служат бронза или нержавеющая сталь, обеспечивающие долговечность без риска окисления.

Использование автоматизированных линий позволяет выпускать такие детали миллионными тиражами с сохранением стабильно высокой точности каждого элемента.

Вал-шестерня - единая деталь, где зубчатый венец нарезан непосредственно на массивном теле вала. Такая конструкция обладает абсолютной жесткостью и исключает риск проворота шестерни под нагрузкой, что часто случается со шпоночными или шлицевыми соединениями в сборных узлах.

Технически изготовление вал-шестерни позволяет существенно уменьшить габариты редуктора, так как исчезает необходимость в ступице и крепежных элементах. Отсутствие люфтов между валом и шестерней гарантирует идеальную соосность, что критично для работы на скоростях свыше 3000 оборотов в минуту.

При производстве таких деталей особое внимание уделяется плавности переходов диаметров, чтобы исключить концентрацию напряжений. Несмотря на более высокую трудоемкость мехобработки, использование монолитных вал-шестерен повышает надежность трансмиссии в несколько раз, что делает их стандартом для автомобильных коробок передач и мощных индустриальных приводов.

Чистота обработки боковых поверхностей зубьев напрямую определяет потери энергии на трение и интенсивность износа. При изготовлении шестерен высокого класса после нарезания зубьев всегда следует этап зубошлифования или притирки.

Достижение низкой шероховатости на уровне сотых долей микрометра способствует созданию устойчивой масляной пленки в зоне контакта. Гладкие поверхности позволяют повысить коэффициент полезного действия редуктора на 2%, что при больших мощностях дает значительную экономию электричества. Технически это также предотвращает развитие контактного выкрашивания металла, которое начинается именно с микронеровностей поверхности.

Качественно отшлифованная шестерня работает практически бесшумно и требует значительно меньше затрат на охлаждение масла, обеспечивая стабильность температурного режима всего агрегата в течение всей рабочей смены.

Для запуска процесса изготовления шестерен необходимо представить минимальный набор параметров, определяющих геометрию и прочность изделия. К ним относятся внешний диаметр, количество зубьев, модуль зацепления и ширина венца. Если планируется косозубая передача, обязательно указывается угол и направление наклона зубьев.

Важный пункт технического задания - требования к точности посадочного отверстия (диаметр и параметры шпоночного паза или шлицев). Также необходимо указать условия эксплуатации: температуру среды, тип смазки и предполагаемую нагрузку, что позволит технологам правильно выбрать марку стали и режим термической обработки.

При отсутствии чертежа допускается предоставление эскиза или фотографии с основными размерами. Наличие полной информации на этапе проектирования избавляет от необходимости дорогостоящих переделок и гарантирует получение детали, полностью готовой к установке на оборудование.
